Прилад для оцінювання якості бензину

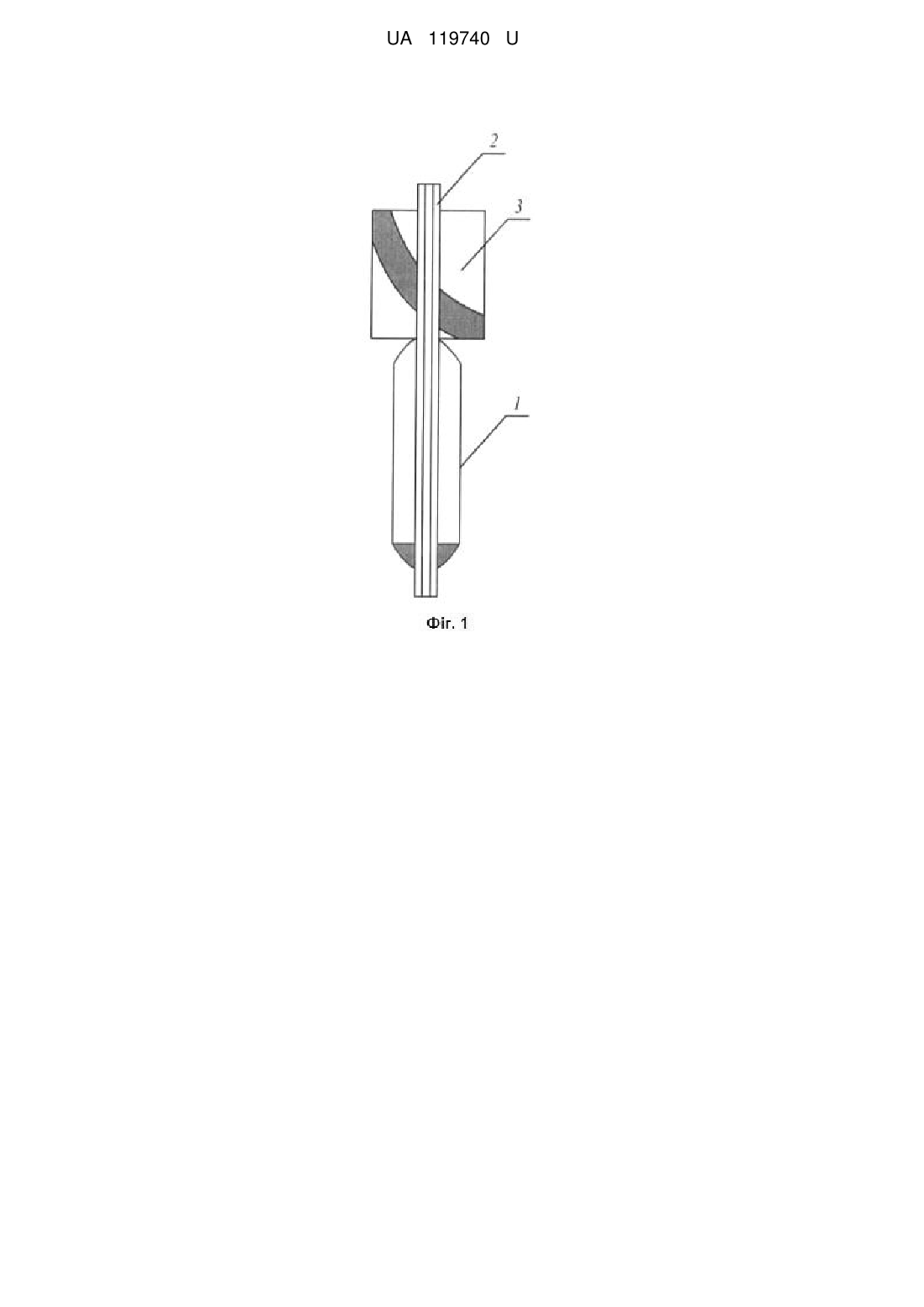

Реферат: Пристрій для оцінювання якості бензину містить ареометр і капіляр. Ареометр по всій його довжині вмонтовано капіляр, на ареометрі закріплено шкалу з областю допустимих значень об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину при певній температурі. UA 119740 U (54) ПРИЛАД ДЛЯ ОЦІНЮВАННЯ ЯКОСТІ БЕНЗИНУ UA 119740 U UA 119740 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до оцінювачів якості бензину за двома параметрами: коефіцієнтом поверхневого натягу і густиною пального та може використовуватися споживачем, що не має спеціальних навичок. На даний час існують актинометри - пристрої контролю якості бензину за діелектричною проникністю. Відомий актинометр [1], який містить резервуар з вмонтованим в нього конденсатором, сполученим з електронним табло датчика октанового числа і температури. Він визначає октанове число шляхом вимірювання діелектричної проникності бензину. Основним недоліком цього пристрою є те, що вимірювання октанового числа ніяк не характеризує якість бензину [2]. Відомий ареометр [3], за допомогою якого вимірюють густину рідин. Ним можна визначити густину бензину. Хоча густина бензину і залежить від співвідношення його складників, але одного цього параметра недостатньо для оцінювання якості бензину. Також відомий капіляр [4]. З його допомогою можна визначити коефіцієнт поверхневого натягу бензину, який залежить від співвідношення складників. Але цього окремого параметра теж недостатньо для оцінювання якості бензину. В основу корисної моделі поставлено задачу створення пристрою для оцінювання якості бензину, в якому шляхом поєднання ареометра і капіляра забезпечити визначення об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину, за яким оцінити якість бензину. Поставлена задача вирішується тим, що пристрій для оцінювання якості бензину, що містить ареометр і капіляр , згідно з корисною моделлю, в ареометр по всій його довжині вмонтовано капіляр, на аерометрі закріплено шкалу з областю допустимих значень об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину при певній температурі. Запропонована конструкція забезпечує просте і швидке визначення якості бензину без деталізації параметрів його складників. Якість визначають за висотою підіймання бензину в капілярі на фоні шкали, на якій позначено область допустимих значень об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину при певній температурі. Суть корисної моделі пояснюється кресленням, на якому зображена схема пристрою для оцінювання якості бензину (Фіг. 1) і схема визначення якості бензину (Фіг. 2). Пристрій містить ареометр 1, в який по всій його довжині вмонтовано капіляр 2. На ареометрі закріплено шкалу 3 з областю допустимих значень об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину при певній температурі. Прилад працює таким чином. У резервуарі з бензином визначають температуру бензину будь-яким доступним приладом. Занурюють ареометр у бензин. Висота підйому бензину в капілярі пристрою показує значення об'єднаного параметра густини і коефіцієнта поверхневого натягу. Якщо значення параметра не виходить за межі встановленого на шкалі для даної температури діапазону - то бензин якісний (Фіг. 2, поз. а). Якщо виходить за межі діапазону - то бензин неякісний (Фіг. 2, поз. б). Експериментальним шляхом було встановлено, що у якісному бензині однієї марки незалежно від способу його виготовлення значення об'єднаного параметру густини і коефіцієнту поверхневого натягу приблизно однакове. Проводилося порівняння результатів тестів якості чотирьох зразків бензину певної марки, проведених за допомогою пристрою для оцінювання якості бензину за значеннями об'єднаного параметра густини і коефіцієнта поверхневого натягу, і за допомогою сертифікованого лабораторного обладнання за двома методами: люмінесцентним аналізом і методом молекулярної спектроскопії в УФ-області спектра. Результати тестування подано в таблиці 1. Таблиця 1 Результати тестів якості зразків бензину № об'єкту А-92 А-95 1 2 3 4 1 2 3 4 Тестування на сертифікованому лабораторному обладнанні Якісний бензин Входить у діапазон допустимих значень  Якісний бензин Входить у діапазон допустимих значень  Якісний бензин Входить у діапазон допустимих значень  Не входить у діапазон допустимих значень  Не відповідає заявленій якості Якісний бензин Входить у діапазон допустимих значень  Якісний бензин Входить у діапазон допустимих значень  Не входить у діапазон допустимих значень  Не відповідає заявленій якості Не входить у діапазон допустимих значень  Не відповідає заявленій якості Тестування за значеннями  1 UA 119740 U 5 10 15 Заявлений пристрій дає можливість оцінювання якість бензину без визначення його параметрів. Він є портативним, не потребує джерела живлення, має просту конструкцію і низьку собівартість, простий у використанні і може бути застосований для оцінювання якості бензину в побуті. Джерела інформації: 1. http://labtime.ua/ru/termometr-kagatnyy-ttj-m-isp-3p-1035s/p13259. 2. Походило Є.В. Контроль якості бензину ємнісним методом/ Походило С.В., Столярчук П.Г., Серкіз А.В., Курдидик Р.В //Матеріали VI Міжнародної конференції «Контроль і управління в складних системах (КУСС-2001)». - Вінниця, 8-12 жовтня 2001. - С. 65-68. 3. Физический энциклопедический словарь / Гл. ред. А.М. Прохоров. Ред. кол. Д.М. Алексеев, А.М. Бонч-Бруевич, А.С. Боровик и др. - М.: Сов. энциклопедия, 1983. - С. 32-33. - 982 с. 4. Академічний тлумачний словник української мови в 11 томах. Т. 4, С. 93. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для оцінювання якості бензину, що містить ареометр і капіляр, який відрізняється тим, що в ареометр по всій його довжині вмонтовано капіляр, на ареометрі закріплено шкалу з областю допустимих значень об'єднаного параметра густини і коефіцієнта поверхневого натягу бензину при певній температурі. 2 UA 119740 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
