Спосіб виготовлення паливних брикетів

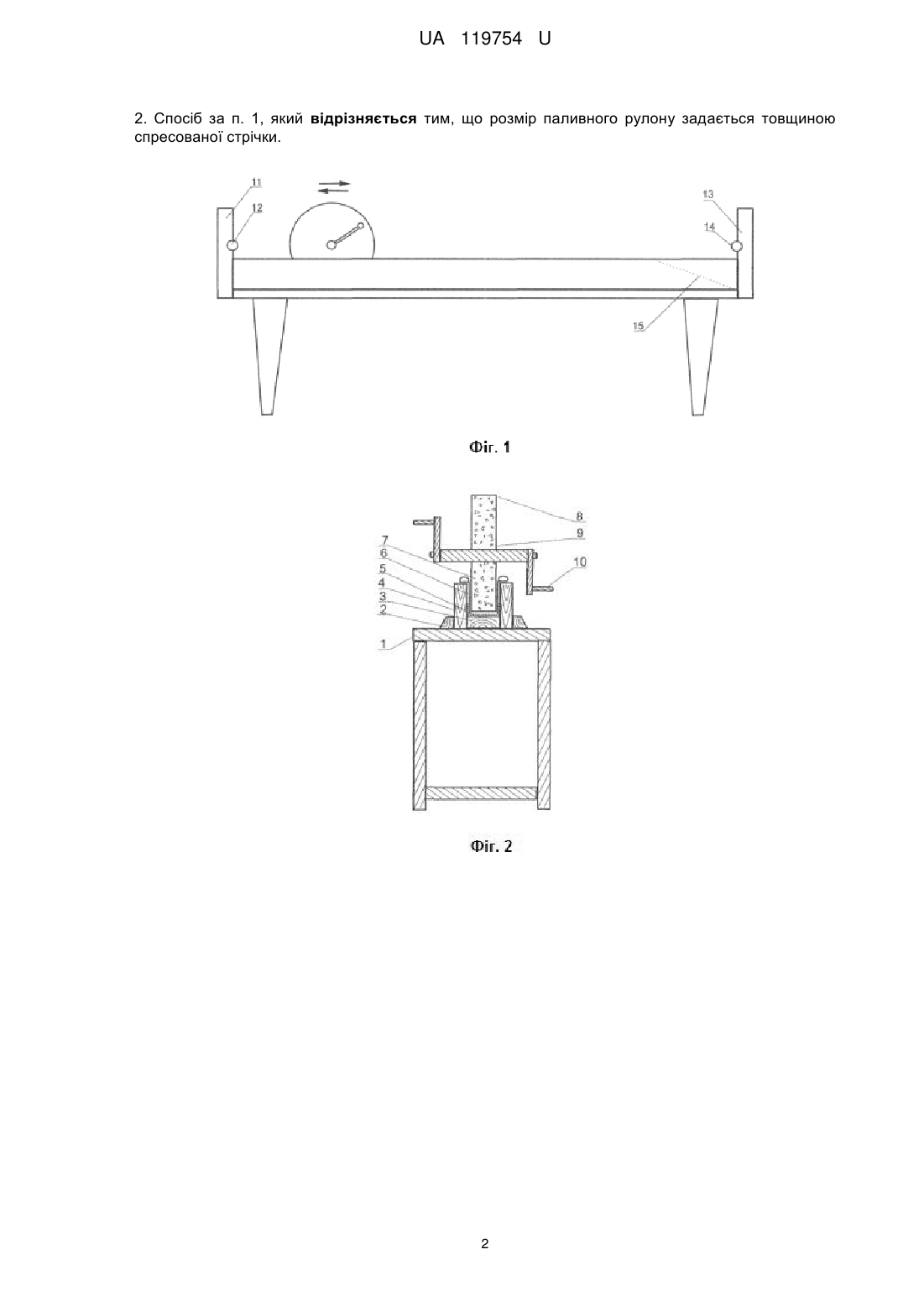

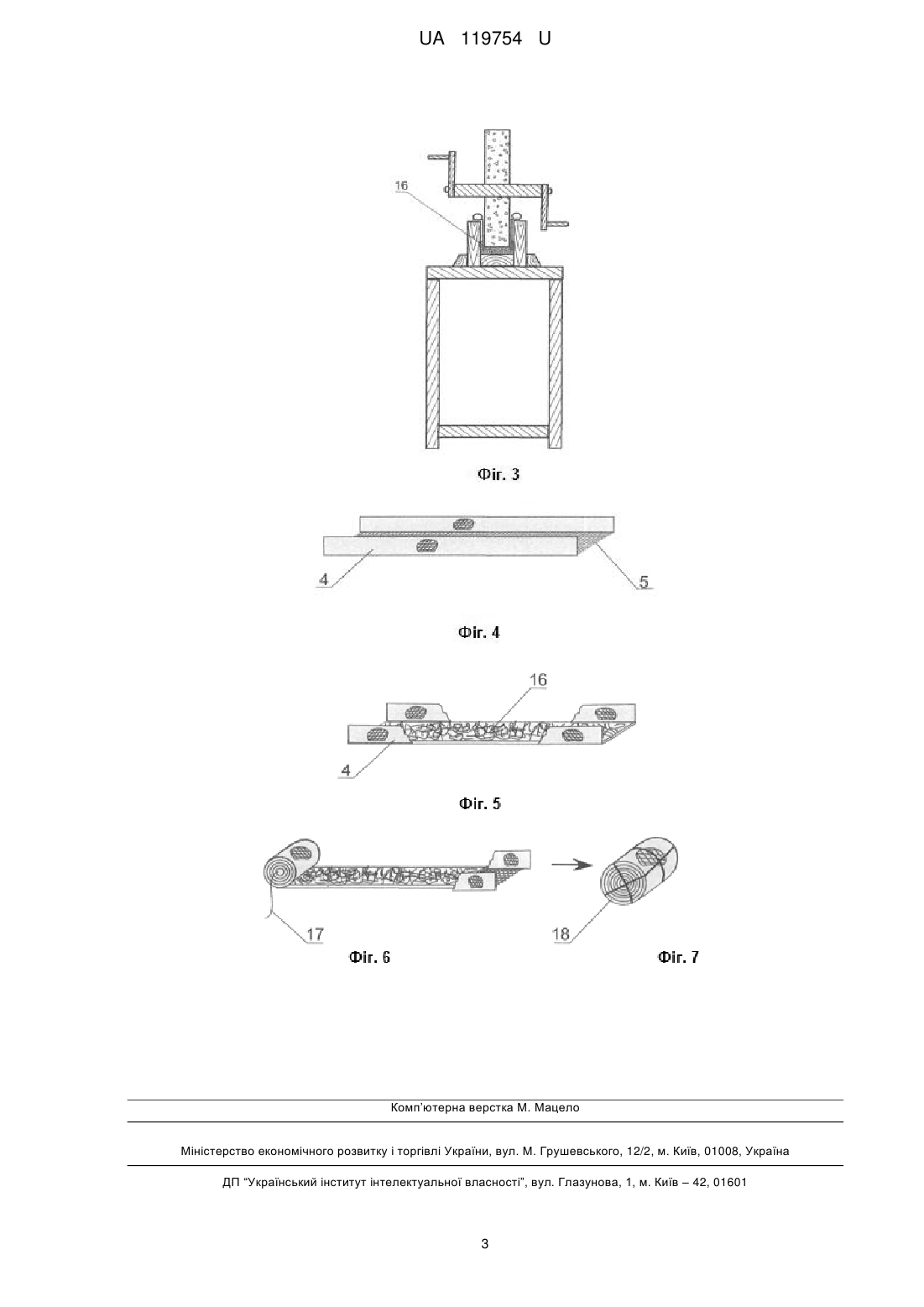

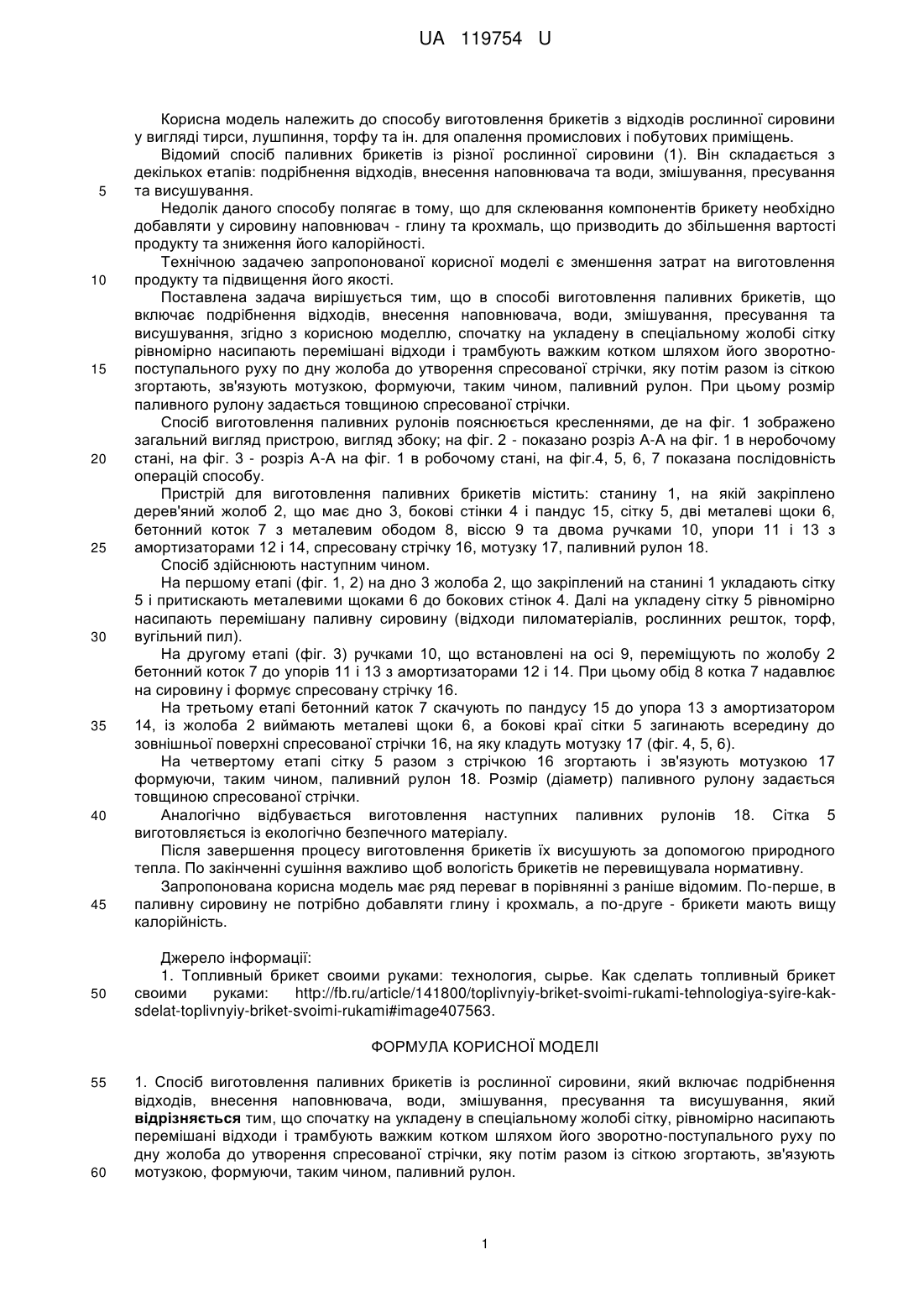

Реферат: Спосіб виготовлення паливних брикетів із рослинної сировини включає подрібнення відходів, внесення наповнювача, води, змішування, пресування та висушування. На укладену в спеціальному жолобі сітку, рівномірно насипають перемішані відходи і трамбують важким котком шляхом його зворотно-поступального руху по дну жолоба до утворення спресованої стрічки, яку потім разом із сіткою згортають, зв'язують мотузкою, формуючи, таким чином, паливний рулон. UA 119754 U (12) UA 119754 U UA 119754 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способу виготовлення брикетів з відходів рослинної сировини у вигляді тирси, лушпиння, торфу та ін. для опалення промислових і побутових приміщень. Відомий спосіб паливних брикетів із різної рослинної сировини (1). Він складається з декількох етапів: подрібнення відходів, внесення наповнювача та води, змішування, пресування та висушування. Недолік даного способу полягає в тому, що для склеювання компонентів брикету необхідно добавляти у сировину наповнювач - глину та крохмаль, що призводить до збільшення вартості продукту та зниження його калорійності. Технічною задачею запропонованої корисної моделі є зменшення затрат на виготовлення продукту та підвищення його якості. Поставлена задача вирішується тим, що в способі виготовлення паливних брикетів, що включає подрібнення відходів, внесення наповнювача, води, змішування, пресування та висушування, згідно з корисною моделлю, спочатку на укладену в спеціальному жолобі сітку рівномірно насипають перемішані відходи і трамбують важким котком шляхом його зворотнопоступального руху по дну жолоба до утворення спресованої стрічки, яку потім разом із сіткою згортають, зв'язують мотузкою, формуючи, таким чином, паливний рулон. При цьому розмір паливного рулону задається товщиною спресованої стрічки. Спосіб виготовлення паливних рулонів пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд пристрою, вигляд збоку; на фіг. 2 - показано розріз А-А на фіг. 1 в неробочому стані, на фіг. 3 - розріз А-А на фіг. 1 в робочому стані, на фіг.4, 5, 6, 7 показана послідовність операцій способу. Пристрій для виготовлення паливних брикетів містить: станину 1, на якій закріплено дерев'яний жолоб 2, що має дно 3, бокові стінки 4 і пандус 15, сітку 5, дві металеві щоки 6, бетонний коток 7 з металевим ободом 8, віссю 9 та двома ручками 10, упори 11 і 13 з амортизаторами 12 і 14, спресовану стрічку 16, мотузку 17, паливний рулон 18. Спосіб здійснюють наступним чином. На першому етапі (фіг. 1, 2) на дно 3 жолоба 2, що закріплений на станині 1 укладають сітку 5 і притискають металевими щоками 6 до бокових стінок 4. Далі на укладену сітку 5 рівномірно насипають перемішану паливну сировину (відходи пиломатеріалів, рослинних решток, торф, вугільний пил). На другому етапі (фіг. 3) ручками 10, що встановлені на осі 9, переміщують по жолобу 2 бетонний коток 7 до упорів 11 і 13 з амортизаторами 12 і 14. При цьому обід 8 котка 7 надавлює на сировину і формує спресовану стрічку 16. На третьому етапі бетонний каток 7 скачують по пандусу 15 до упора 13 з амортизатором 14, із жолоба 2 виймають металеві щоки 6, а бокові краї сітки 5 загинають всередину до зовнішньої поверхні спресованої стрічки 16, на яку кладуть мотузку 17 (фіг. 4, 5, 6). На четвертому етапі сітку 5 разом з стрічкою 16 згортають і зв'язують мотузкою 17 формуючи, таким чином, паливний рулон 18. Розмір (діаметр) паливного рулону задається товщиною спресованої стрічки. Аналогічно відбувається виготовлення наступних паливних рулонів 18. Сітка 5 виготовляється із екологічно безпечного матеріалу. Після завершення процесу виготовлення брикетів їх висушують за допомогою природного тепла. По закінченні сушіння важливо щоб вологість брикетів не перевищувала нормативну. Запропонована корисна модель має ряд переваг в порівнянні з раніше відомим. По-перше, в паливну сировину не потрібно добавляти глину і крохмаль, а по-друге - брикети мають вищу калорійність. Джерело інформації: 1. Топливный брикет своими руками: технология, сырье. Как сделать топливный брикет своими руками: http://fb.ru/article/141800/toplivnyiy-briket-svoimi-rukami-tehnologiya-syire-kaksdelat-toplivnyiy-briket-svoimi-rukami#image407563. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб виготовлення паливних брикетів із рослинної сировини, який включає подрібнення відходів, внесення наповнювача, води, змішування, пресування та висушування, який відрізняється тим, що спочатку на укладену в спеціальному жолобі сітку, рівномірно насипають перемішані відходи і трамбують важким котком шляхом його зворотно-поступального руху по дну жолоба до утворення спресованої стрічки, яку потім разом із сіткою згортають, зв'язують мотузкою, формуючи, таким чином, паливний рулон. 1 UA 119754 U 2. Спосіб за п. 1, який відрізняється тим, що розмір паливного рулону задається товщиною спресованої стрічки. 2 UA 119754 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
