Спосіб одержання штапельного льняного волокна

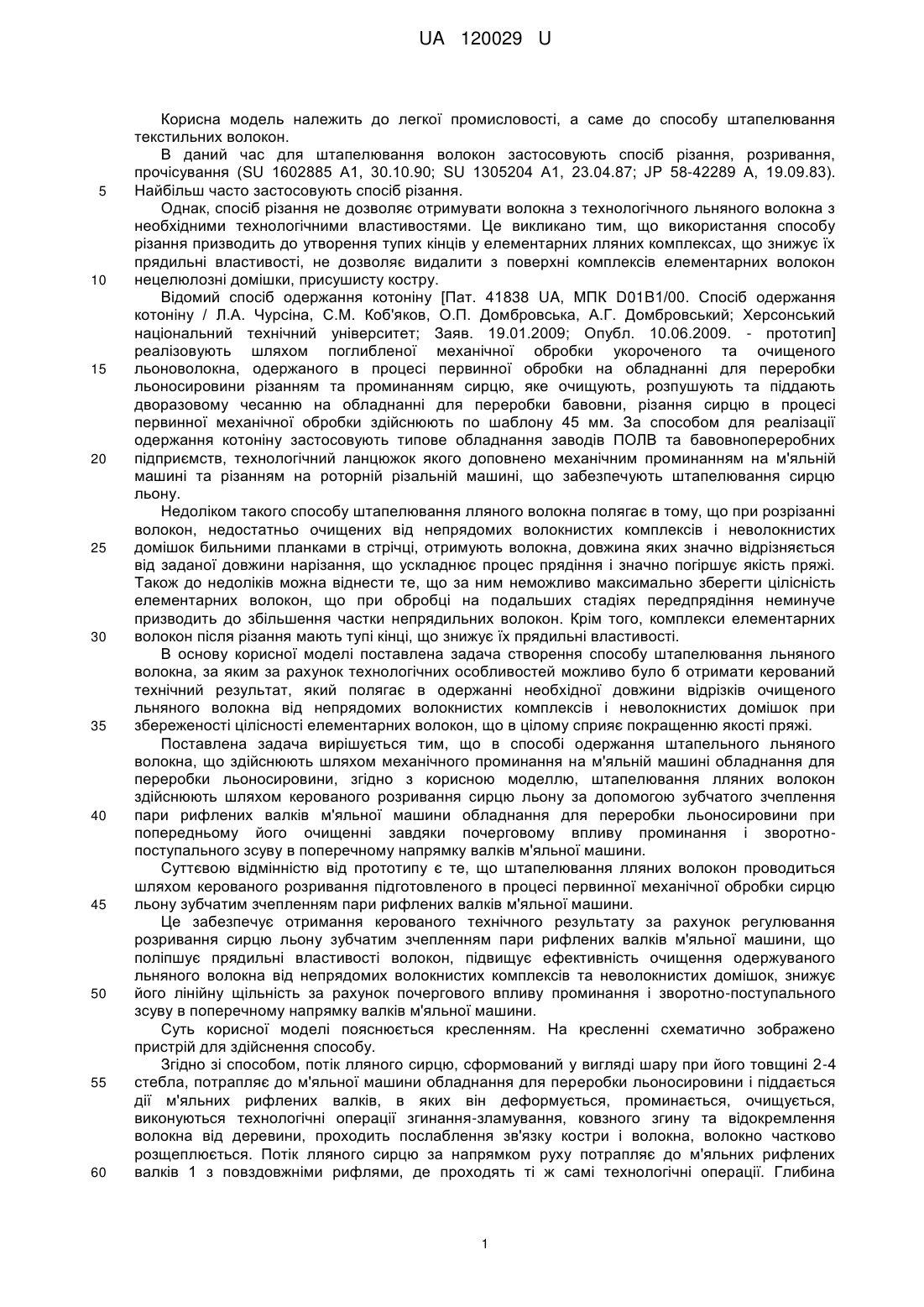

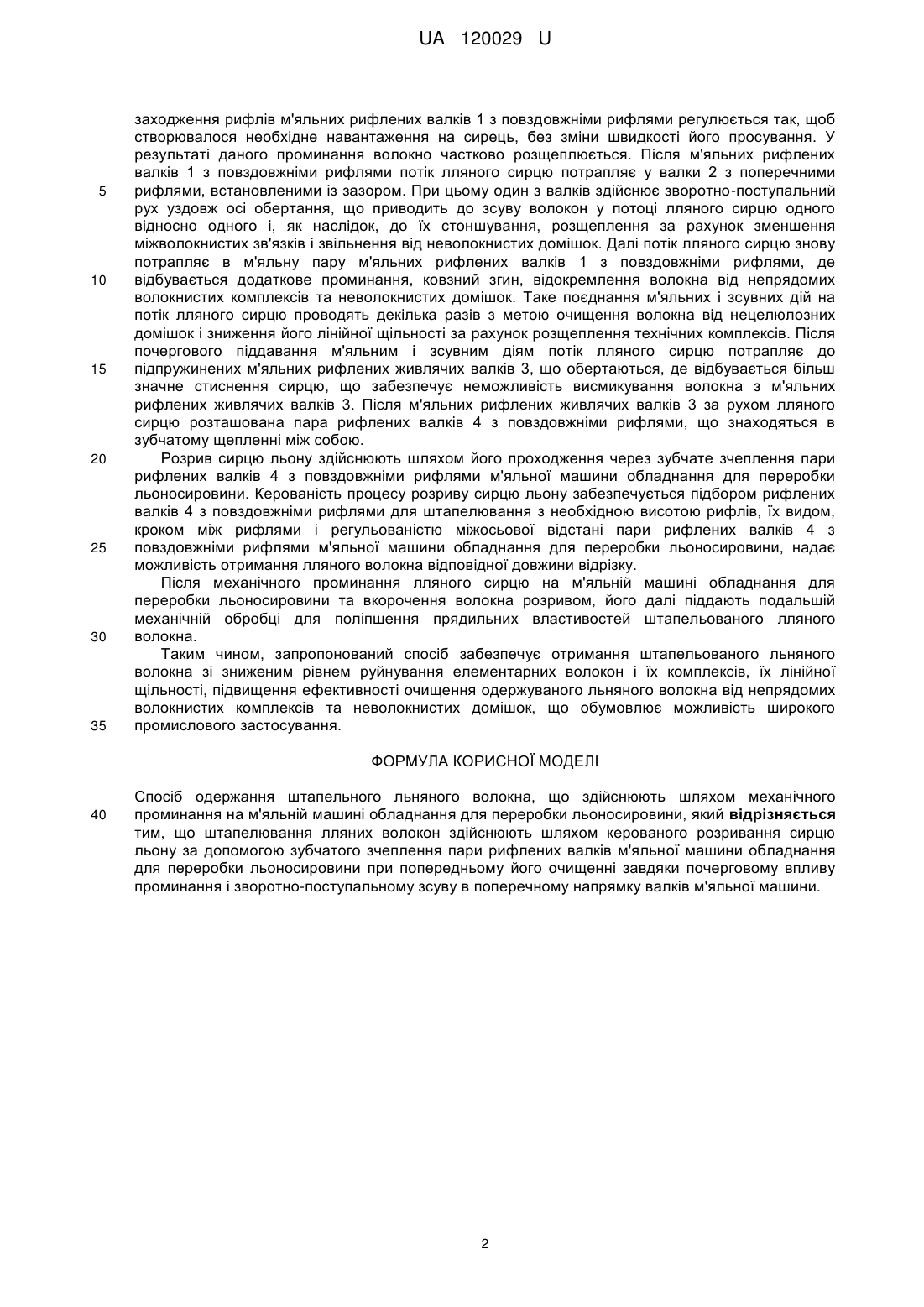

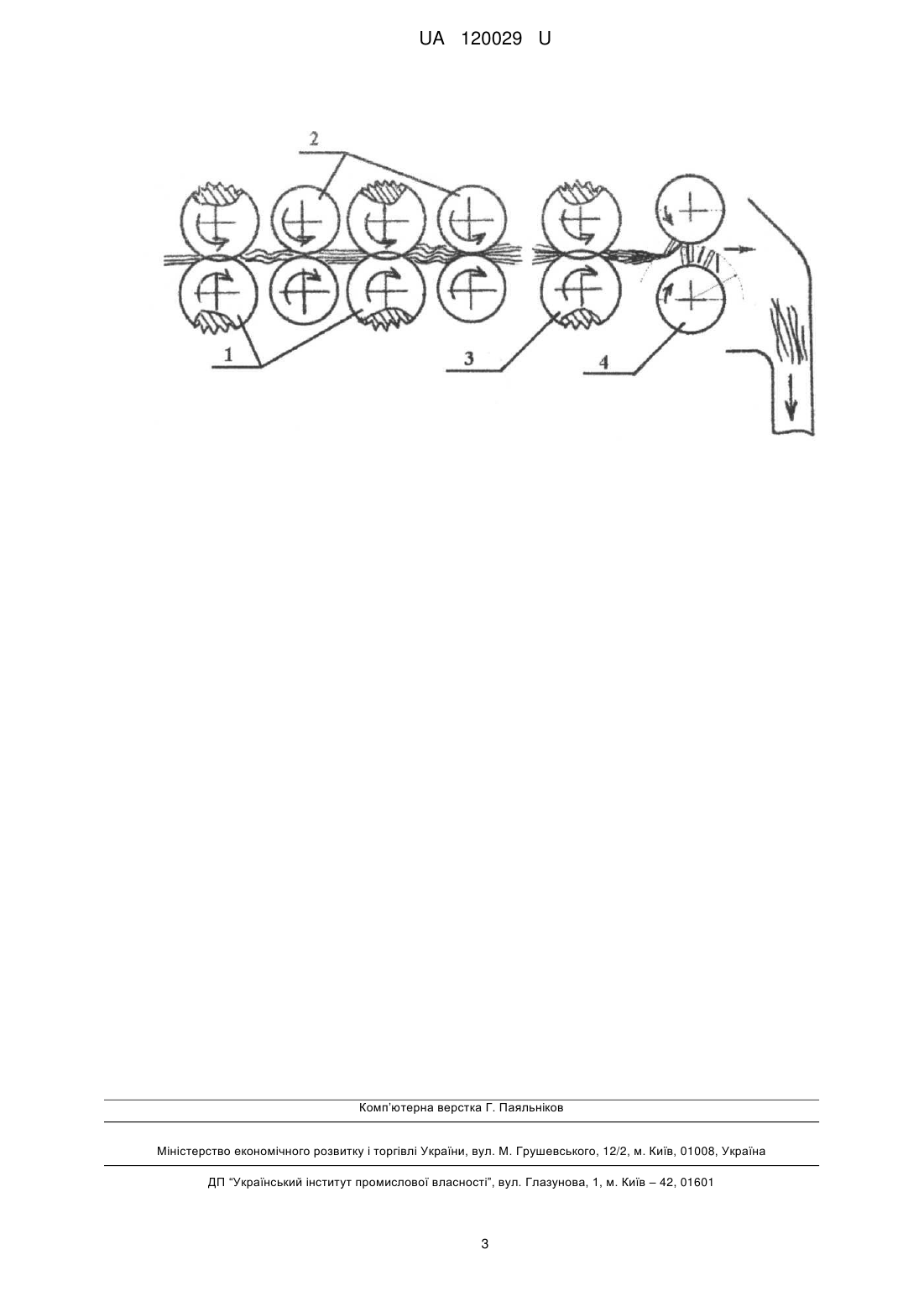

Реферат: Спосіб одержання штапельного льняного волокна здійснюють шляхом механічного проминання на м'яльній машині обладнання для переробки льоносировини. Штапелювання лляних волокон здійснюють шляхом керованого розривання сирцю льону за допомогою зубчатого зчеплення пари рифлених валків м'яльної машини обладнання для переробки льоносировини при попередньому його очищенні завдяки почерговому впливу проминання і зворотнопоступального зсуву в поперечному напрямку валків м'яльної машини. UA 120029 U (54) СПОСІБ ОДЕРЖАННЯ ШТАПЕЛЬНОГО ЛЬНЯНОГО ВОЛОКНА UA 120029 U UA 120029 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме до способу штапелювання текстильних волокон. В даний час для штапелювання волокон застосовують спосіб різання, розривання, прочісування (SU 1602885 А1, 30.10.90; SU 1305204 А1, 23.04.87; JP 58-42289 А, 19.09.83). Найбільш часто застосовують спосіб різання. Однак, спосіб різання не дозволяє отримувати волокна з технологічного льняного волокна з необхідними технологічними властивостями. Це викликано тим, що використання способу різання призводить до утворення тупих кінців у елементарних лляних комплексах, що знижує їх прядильні властивості, не дозволяє видалити з поверхні комплексів елементарних волокон нецелюлозні домішки, присушисту костру. Відомий спосіб одержання котоніну [Пат. 41838 UA, МПК D01B1/00. Спосіб одержання котоніну / Л.А. Чурсіна, С.М. Коб'яков, О.П. Домбровська, А.Г. Домбровський; Херсонський національний технічний університет; Заяв. 19.01.2009; Опубл. 10.06.2009. - прототип] реалізовують шляхом поглибленої механічної обробки укороченого та очищеного льоноволокна, одержаного в процесі первинної обробки на обладнанні для переробки льоносировини різанням та проминанням сирцю, яке очищують, розпушують та піддають дворазовому чесанню на обладнанні для переробки бавовни, різання сирцю в процесі первинної механічної обробки здійснюють по шаблону 45 мм. За способом для реалізації одержання котоніну застосовують типове обладнання заводів ПОЛВ та бавовнопереробних підприємств, технологічний ланцюжок якого доповнено механічним проминанням на м'яльній машині та різанням на роторній різальній машині, що забезпечують штапелювання сирцю льону. Недоліком такого способу штапелювання лляного волокна полягає в тому, що при розрізанні волокон, недостатньо очищених від непрядомих волокнистих комплексів і неволокнистих домішок бильними планками в стрічці, отримують волокна, довжина яких значно відрізняється від заданої довжини нарізання, що ускладнює процес прядіння і значно погіршує якість пряжі. Також до недоліків можна віднести те, що за ним неможливо максимально зберегти цілісність елементарних волокон, що при обробці на подальших стадіях передпрядіння неминуче призводить до збільшення частки непрядильних волокон. Крім того, комплекси елементарних волокон після різання мають тупі кінці, що знижує їх прядильні властивості. В основу корисної моделі поставлена задача створення способу штапелювання льняного волокна, за яким за рахунок технологічних особливостей можливо було б отримати керований технічний результат, який полягає в одержанні необхідної довжини відрізків очищеного льняного волокна від непрядомих волокнистих комплексів і неволокнистих домішок при збереженості цілісності елементарних волокон, що в цілому сприяє покращенню якості пряжі. Поставлена задача вирішується тим, що в способі одержання штапельного льняного волокна, що здійснюють шляхом механічного проминання на м'яльній машині обладнання для переробки льоносировини, згідно з корисною моделлю, штапелювання лляних волокон здійснюють шляхом керованого розривання сирцю льону за допомогою зубчатого зчеплення пари рифлених валків м'яльної машини обладнання для переробки льоносировини при попередньому його очищенні завдяки почерговому впливу проминання і зворотнопоступального зсуву в поперечному напрямку валків м'яльної машини. Суттєвою відмінністю від прототипу є те, що штапелювання лляних волокон проводиться шляхом керованого розривання підготовленого в процесі первинної механічної обробки сирцю льону зубчатим зчепленням пари рифлених валків м'яльної машини. Це забезпечує отримання керованого технічного результату за рахунок регулювання розривання сирцю льону зубчатим зчепленням пари рифлених валків м'яльної машини, що поліпшує прядильні властивості волокон, підвищує ефективність очищення одержуваного льняного волокна від непрядомих волокнистих комплексів та неволокнистих домішок, знижує його лінійну щільність за рахунок почергового впливу проминання і зворотно-поступального зсуву в поперечному напрямку валків м'яльної машини. Суть корисної моделі пояснюється кресленням. На кресленні схематично зображено пристрій для здійснення способу. Згідно зі способом, потік лляного сирцю, сформований у вигляді шару при його товщині 2-4 стебла, потрапляє до м'яльної машини обладнання для переробки льоносировини і піддається дії м'яльних рифлених валків, в яких він деформується, проминається, очищується, виконуються технологічні операції згинання-зламування, ковзного згину та відокремлення волокна від деревини, проходить послаблення зв'язку костри і волокна, волокно частково розщеплюється. Потік лляного сирцю за напрямком руху потрапляє до м'яльних рифлених валків 1 з повздовжніми рифлями, де проходять ті ж самі технологічні операції. Глибина 1 UA 120029 U 5 10 15 20 25 30 35 заходження рифлів м'яльних рифлених валків 1 з повздовжніми рифлями регулюється так, щоб створювалося необхідне навантаження на сирець, без зміни швидкості його просування. У результаті даного проминання волокно частково розщеплюється. Після м'яльних рифлених валків 1 з повздовжніми рифлями потік лляного сирцю потрапляє у валки 2 з поперечними рифлями, встановленими із зазором. При цьому один з валків здійснює зворотно-поступальний рух уздовж осі обертання, що приводить до зсуву волокон у потоці лляного сирцю одного відносно одного і, як наслідок, до їх стоншування, розщеплення за рахунок зменшення міжволокнистих зв'язків і звільнення від неволокнистих домішок. Далі потік лляного сирцю знову потрапляє в м'яльну пару м'яльних рифлених валків 1 з повздовжніми рифлями, де відбувається додаткове проминання, ковзний згин, відокремлення волокна від непрядомих волокнистих комплексів та неволокнистих домішок. Таке поєднання м'яльних і зсувних дій на потік лляного сирцю проводять декілька разів з метою очищення волокна від нецелюлозних домішок і зниження його лінійної щільності за рахунок розщеплення технічних комплексів. Після почергового піддавання м'яльним і зсувним діям потік лляного сирцю потрапляє до підпружинених м'яльних рифлених живлячих валків 3, що обертаються, де відбувається більш значне стиснення сирцю, що забезпечує неможливість висмикування волокна з м'яльних рифлених живлячих валків 3. Після м'яльних рифлених живлячих валків 3 за рухом лляного сирцю розташована пара рифлених валків 4 з повздовжніми рифлями, що знаходяться в зубчатому щепленні між собою. Розрив сирцю льону здійснюють шляхом його проходження через зубчате зчеплення пари рифлених валків 4 з повздовжніми рифлями м'яльної машини обладнання для переробки льоносировини. Керованість процесу розриву сирцю льону забезпечується підбором рифлених валків 4 з повздовжніми рифлями для штапелювання з необхідною висотою рифлів, їх видом, кроком між рифлями і регульованістю міжосьової відстані пари рифлених валків 4 з повздовжніми рифлями м'яльної машини обладнання для переробки льоносировини, надає можливість отримання лляного волокна відповідної довжини відрізку. Після механічного проминання лляного сирцю на м'яльній машині обладнання для переробки льоносировини та вкорочення волокна розривом, його далі піддають подальшій механічній обробці для поліпшення прядильних властивостей штапельованого лляного волокна. Таким чином, запропонований спосіб забезпечує отримання штапельованого льняного волокна зі зниженим рівнем руйнування елементарних волокон і їх комплексів, їх лінійної щільності, підвищення ефективності очищення одержуваного льняного волокна від непрядомих волокнистих комплексів та неволокнистих домішок, що обумовлює можливість широкого промислового застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб одержання штапельного льняного волокна, що здійснюють шляхом механічного проминання на м'яльній машині обладнання для переробки льоносировини, який відрізняється тим, що штапелювання лляних волокон здійснюють шляхом керованого розривання сирцю льону за допомогою зубчатого зчеплення пари рифлених валків м'яльної машини обладнання для переробки льоносировини при попередньому його очищенні завдяки почерговому впливу проминання і зворотно-поступальному зсуву в поперечному напрямку валків м'яльної машини. 2 UA 120029 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
