Пристрій для декоративного підсвічування об’єктів

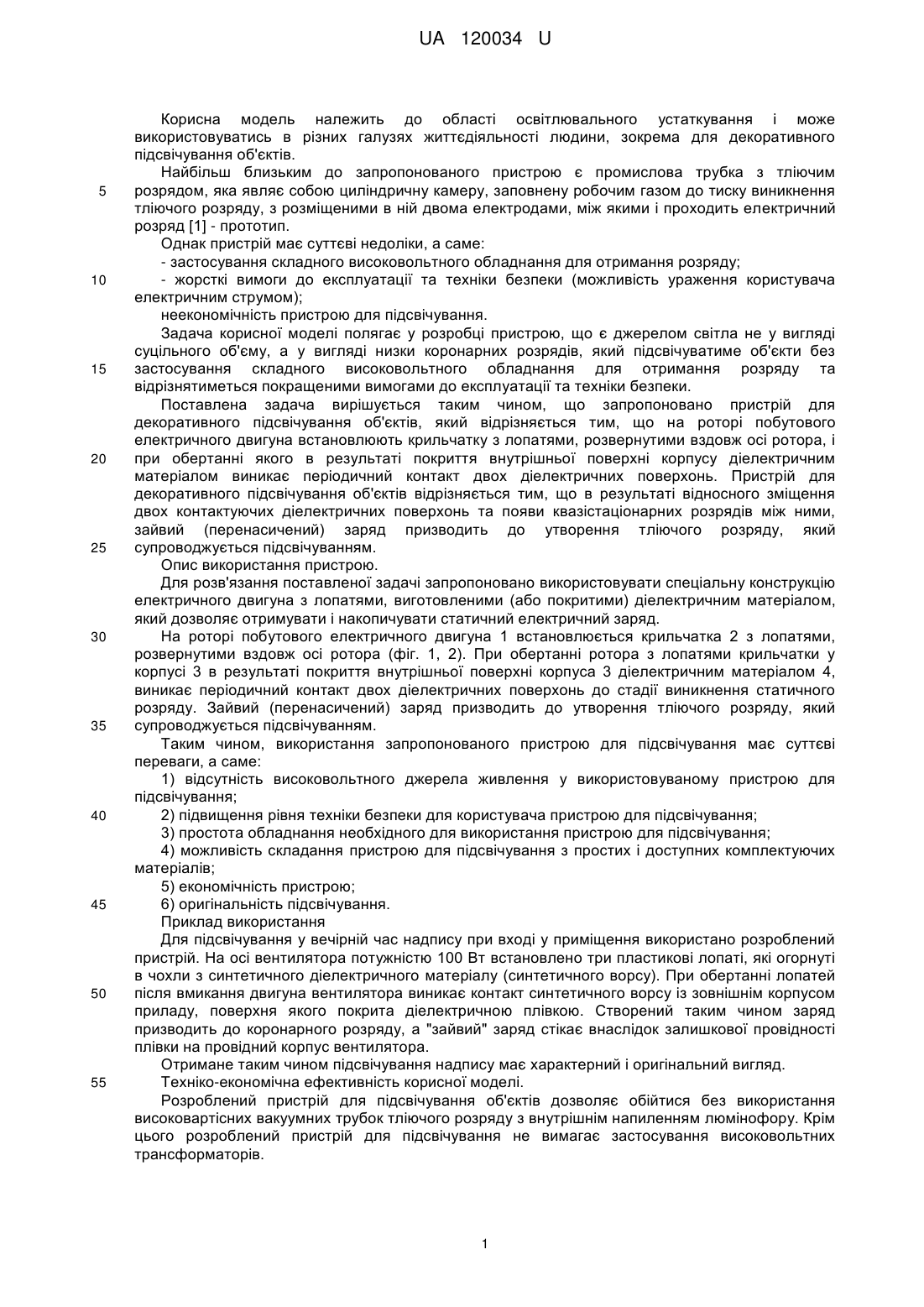

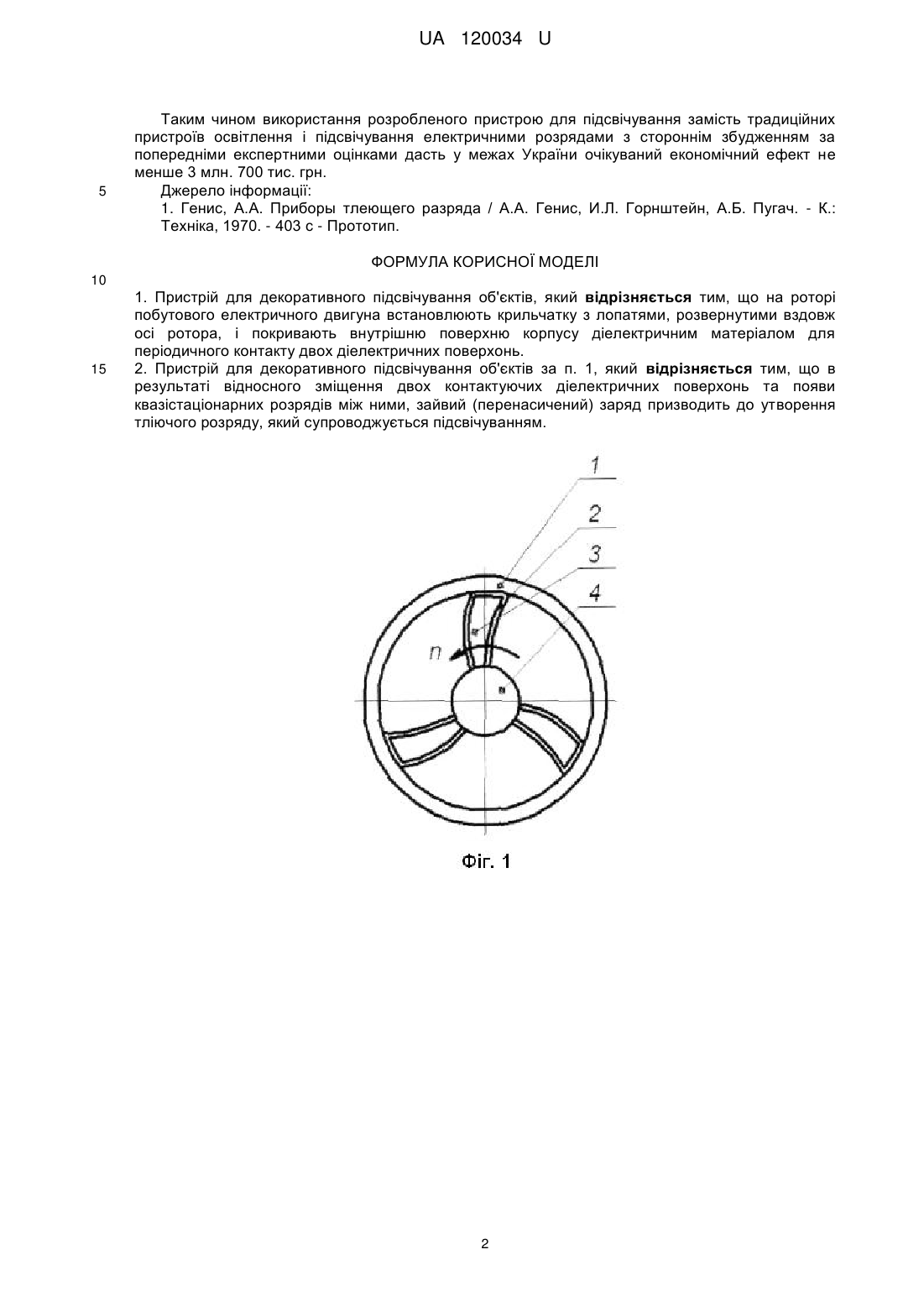

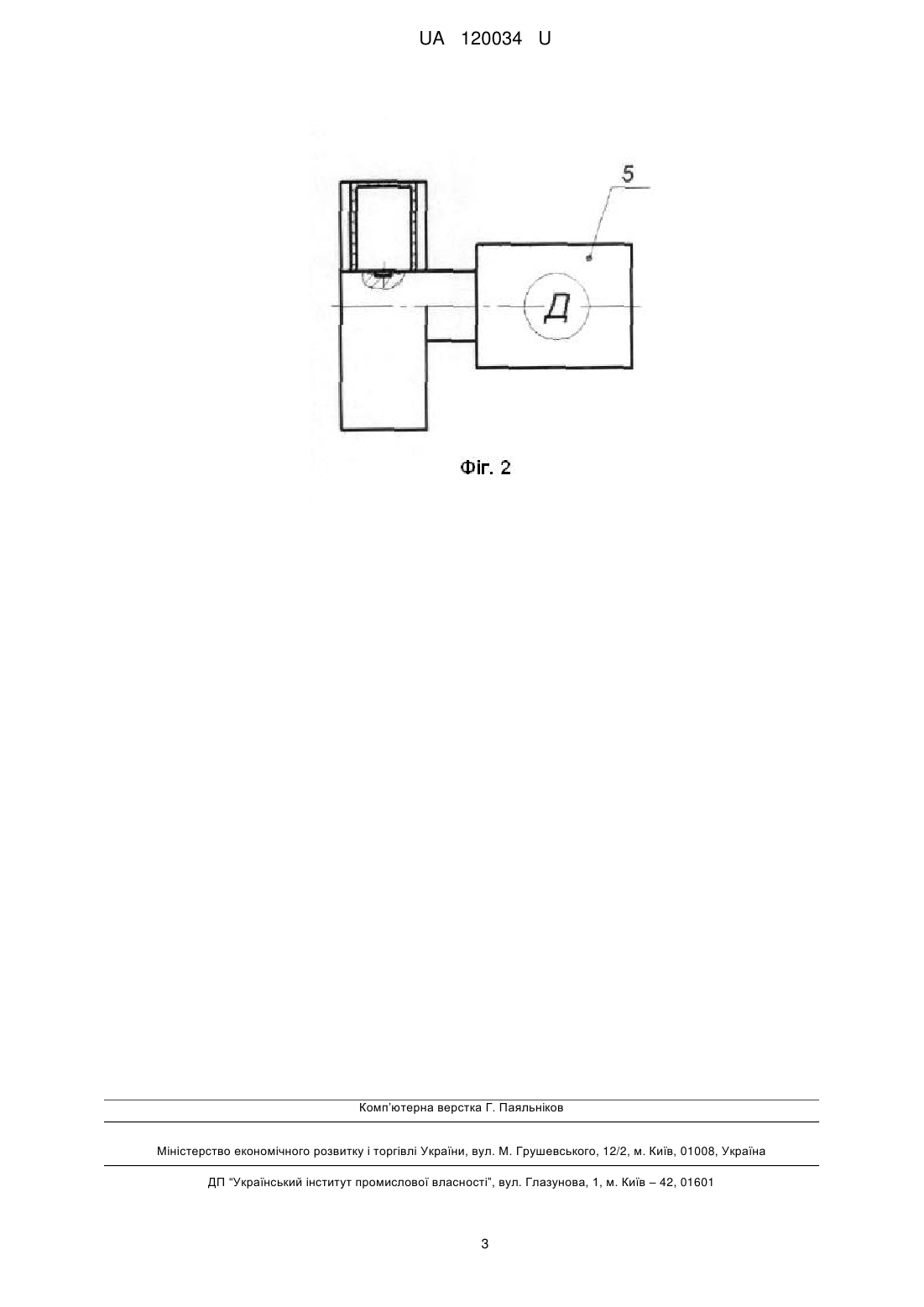

Реферат: UA 120034 U UA 120034 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області освітлювального устаткування і може використовуватись в різних галузях життєдіяльності людини, зокрема для декоративного підсвічування об'єктів. Найбільш близьким до запропонованого пристрою є промислова трубка з тліючим розрядом, яка являє собою циліндричну камеру, заповнену робочим газом до тиску виникнення тліючого розряду, з розміщеними в ній двома електродами, між якими і проходить електричний розряд [1] - прототип. Однак пристрій має суттєві недоліки, а саме: - застосування складного високовольтного обладнання для отримання розряду; - жорсткі вимоги до експлуатації та техніки безпеки (можливість ураження користувача електричним струмом); неекономічність пристрою для підсвічування. Задача корисної моделі полягає у розробці пристрою, що є джерелом світла не у вигляді суцільного об'єму, а у вигляді низки коронарних розрядів, який підсвічуватиме об'єкти без застосування складного високовольтного обладнання для отримання розряду та відрізнятиметься покращеними вимогами до експлуатації та техніки безпеки. Поставлена задача вирішується таким чином, що запропоновано пристрій для декоративного підсвічування об'єктів, який відрізняється тим, що на роторі побутового електричного двигуна встановлюють крильчатку з лопатями, розвернутими вздовж осі ротора, і при обертанні якого в результаті покриття внутрішньої поверхні корпусу діелектричним матеріалом виникає періодичний контакт двох діелектричних поверхонь. Пристрій для декоративного підсвічування об'єктів відрізняється тим, що в результаті відносного зміщення двох контактуючих діелектричних поверхонь та появи квазістаціонарних розрядів між ними, зайвий (перенасичений) заряд призводить до утворення тліючого розряду, який супроводжується підсвічуванням. Опис використання пристрою. Для розв'язання поставленої задачі запропоновано використовувати спеціальну конструкцію електричного двигуна з лопатями, виготовленими (або покритими) діелектричним матеріалом, який дозволяє отримувати і накопичувати статичний електричний заряд. На роторі побутового електричного двигуна 1 встановлюється крильчатка 2 з лопатями, розвернутими вздовж осі ротора (фіг. 1, 2). При обертанні ротора з лопатями крильчатки у корпусі 3 в результаті покриття внутрішньої поверхні корпуса 3 діелектричним матеріалом 4, виникає періодичний контакт двох діелектричних поверхонь до стадії виникнення статичного розряду. Зайвий (перенасичений) заряд призводить до утворення тліючого розряду, який супроводжується підсвічуванням. Таким чином, використання запропонованого пристрою для підсвічування має суттєві переваги, а саме: 1) відсутність високовольтного джерела живлення у використовуваному пристрою для підсвічування; 2) підвищення рівня техніки безпеки для користувача пристрою для підсвічування; 3) простота обладнання необхідного для використання пристрою для підсвічування; 4) можливість складання пристрою для підсвічування з простих і доступних комплектуючих матеріалів; 5) економічність пристрою; 6) оригінальність підсвічування. Приклад використання Для підсвічування у вечірній час надпису при вході у приміщення використано розроблений пристрій. На осі вентилятора потужністю 100 Вт встановлено три пластикові лопаті, які огорнуті в чохли з синтетичного діелектричного матеріалу (синтетичного ворсу). При обертанні лопатей після вмикання двигуна вентилятора виникає контакт синтетичного ворсу із зовнішнім корпусом приладу, поверхня якого покрита діелектричною плівкою. Створений таким чином заряд призводить до коронарного розряду, а "зайвий" заряд стікає внаслідок залишкової провідності плівки на провідний корпус вентилятора. Отримане таким чином підсвічування надпису має характерний і оригінальний вигляд. Техніко-економічна ефективність корисної моделі. Розроблений пристрій для підсвічування об'єктів дозволяє обійтися без використання високовартісних вакуумних трубок тліючого розряду з внутрішнім напиленням люмінофору. Крім цього розроблений пристрій для підсвічування не вимагає застосування високовольтних трансформаторів. 1 UA 120034 U 5 Таким чином використання розробленого пристрою для підсвічування замість традиційних пристроїв освітлення і підсвічування електричними розрядами з стороннім збудженням за попередніми експертними оцінками дасть у межах України очікуваний економічний ефект не менше 3 млн. 700 тис. грн. Джерело інформації: 1. Генис, А.А. Приборы тлеющего разряда / А.А. Генис, И.Л. Горнштейн, А.Б. Пугач. - К.: Техніка, 1970. - 403 с - Прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для декоративного підсвічування об'єктів, який відрізняється тим, що на роторі побутового електричного двигуна встановлюють крильчатку з лопатями, розвернутими вздовж осі ротора, і покривають внутрішню поверхню корпусу діелектричним матеріалом для періодичного контакту двох діелектричних поверхонь. 2. Пристрій для декоративного підсвічування об'єктів за п. 1, який відрізняється тим, що в результаті відносного зміщення двох контактуючих діелектричних поверхонь та появи квазістаціонарних розрядів між ними, зайвий (перенасичений) заряд призводить до утворення тліючого розряду, який супроводжується підсвічуванням. 2 UA 120034 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
