Атракціон “трек-бол арена”

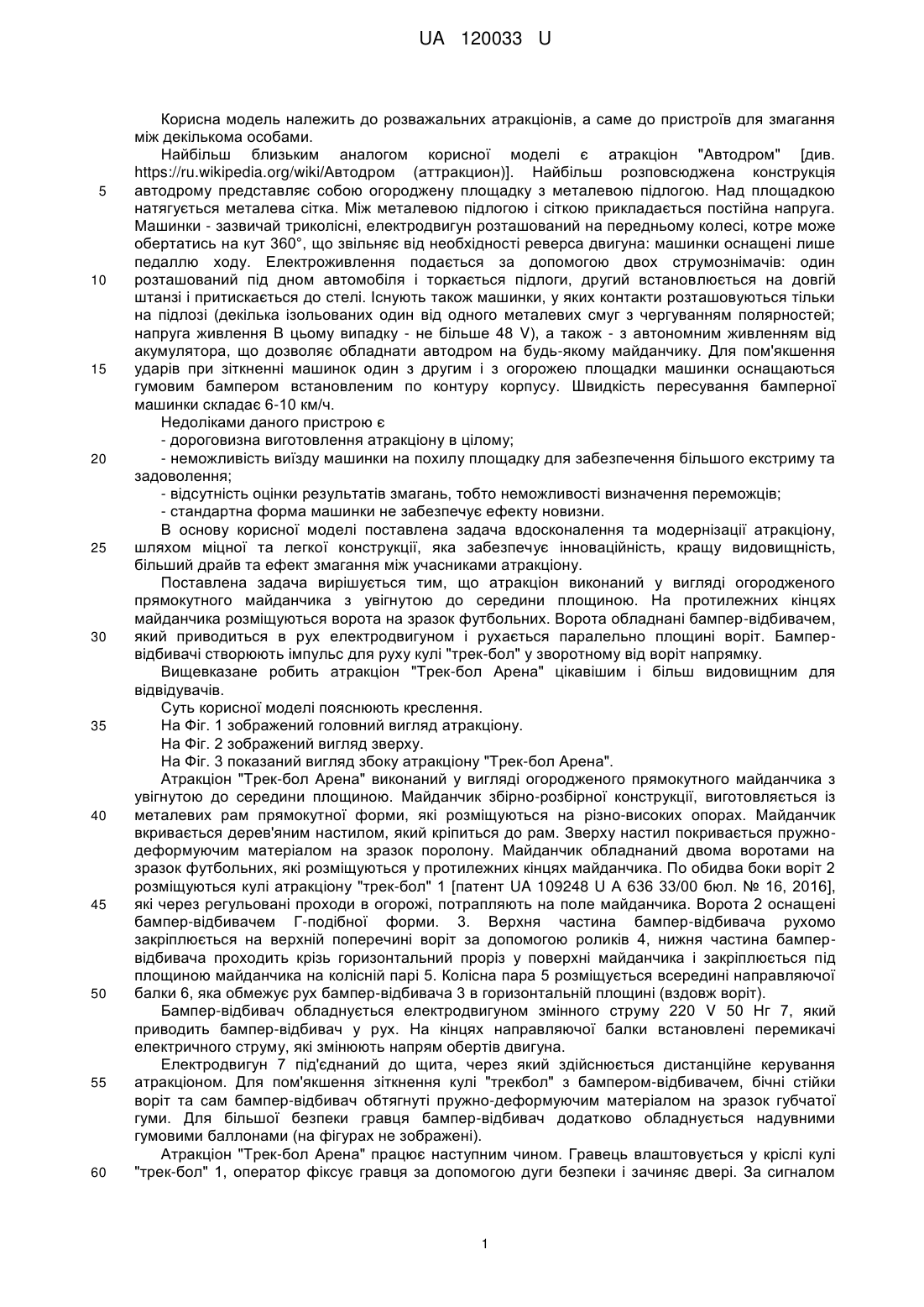

Реферат: UA 120033 U UA 120033 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розважальних атракціонів, а саме до пристроїв для змагання між декількома особами. Найбільш близьким аналогом корисної моделі є атракціон "Автодром" [див. https://ru.wikipedia.org/wiki/Автодром (аттракцион)]. Найбільш розповсюджена конструкція автодрому представляє собою огороджену площадку з металевою підлогою. Над площадкою натягується металева сітка. Між металевою підлогою і сіткою прикладається постійна напруга. Машинки - зазвичай триколісні, електродвигун розташований на передньому колесі, котре може обертатись на кут 360°, що звільняє від необхідності реверса двигуна: машинки оснащені лише педаллю ходу. Електроживлення подається за допомогою двох струмознімачів: один розташований під дном автомобіля і торкається підлоги, другий встановлюється на довгій штанзі і притискається до стелі. Існують також машинки, у яких контакти розташовуються тільки на підлозі (декілька ізольованих один від одного металевих смуг з чергуванням полярностей; напруга живлення В цьому випадку - не більше 48 V), а також - з автономним живленням від акумулятора, що дозволяє обладнати автодром на будь-якому майданчику. Для пом'якшення ударів при зіткненні машинок один з другим і з огорожею площадки машинки оснащаються гумовим бампером встановленим по контуру корпусу. Швидкість пересування бамперної машинки складає 6-10 км/ч. Недоліками даного пристрою є - дороговизна виготовлення атракціону в цілому; - неможливість виїзду машинки на похилу площадку для забезпечення більшого екстриму та задоволення; - відсутність оцінки результатів змагань, тобто неможливості визначення переможців; - стандартна форма машинки не забезпечує ефекту новизни. В основу корисної моделі поставлена задача вдосконалення та модернізації атракціону, шляхом міцної та легкої конструкції, яка забезпечує інноваційність, кращу видовищність, більший драйв та ефект змагання між учасниками атракціону. Поставлена задача вирішується тим, що атракціон виконаний у вигляді огородженого прямокутного майданчика з увігнутою до середини площиною. На протилежних кінцях майданчика розміщуються ворота на зразок футбольних. Ворота обладнані бампер-відбивачем, який приводиться в рух електродвигуном і рухається паралельно площині воріт. Бампервідбивачі створюють імпульс для руху кулі "трек-бол" у зворотному від воріт напрямку. Вищевказане робить атракціон "Трек-бол Арена" цікавішим і більш видовищним для відвідувачів. Суть корисної моделі пояснюють креслення. На Фіг. 1 зображений головний вигляд атракціону. На Фіг. 2 зображений вигляд зверху. На Фіг. 3 показаний вигляд збоку атракціону "Трек-бол Арена". Атракціон "Трек-бол Арена" виконаний у вигляді огородженого прямокутного майданчика з увігнутою до середини площиною. Майданчик збірно-розбірної конструкції, виготовляється із металевих рам прямокутної форми, які розміщуються на різно-високих опорах. Майданчик вкривається дерев'яним настилом, який кріпиться до рам. Зверху настил покривається пружнодеформуючим матеріалом на зразок поролону. Майданчик обладнаний двома воротами на зразок футбольних, які розміщуються у протилежних кінцях майданчика. По обидва боки воріт 2 розміщуються кулі атракціону "трек-бол" 1 [патент UA 109248 U А 636 33/00 бюл. № 16, 2016], які через регульовані проходи в огорожі, потрапляють на поле майданчика. Ворота 2 оснащені бампер-відбивачем Г-подібної форми. 3. Верхня частина бампер-відбивача рухомо закріплюється на верхній поперечині воріт за допомогою роликів 4, нижня частина бампервідбивача проходить крізь горизонтальний проріз у поверхні майданчика і закріплюється під площиною майданчика на колісній парі 5. Колісна пара 5 розміщується всередині направляючої балки 6, яка обмежує рух бампер-відбивача 3 в горизонтальній площині (вздовж воріт). Бампер-відбивач обладнується електродвигуном змінного струму 220 V 50 Нг 7, який приводить бампер-відбивач у рух. На кінцях направляючої балки встановлені перемикачі електричного струму, які змінюють напрям обертів двигуна. Електродвигун 7 під'єднаний до щита, через який здійснюється дистанційне керування атракціоном. Для пом'якшення зіткнення кулі "трекбол" з бампером-відбивачем, бічні стійки воріт та сам бампер-відбивач обтягнуті пружно-деформуючим матеріалом на зразок губчатої гуми. Для більшої безпеки гравця бампер-відбивач додатково обладнується надувними гумовими баллонами (на фігурах не зображені). Атракціон "Трек-бол Арена" працює наступним чином. Гравець влаштовується у кріслі кулі "трек-бол" 1, оператор фіксує гравця за допомогою дуги безпеки і зачиняє двері. За сигналом 1 UA 120033 U 5 10 оператора гравець приводить в рух кулю "трек-бол" і крізь регульований прохід в огорожі, викочується на майданчик і починає рух у бік протилежних воріт. За рахунок нахилу площини майданчика до середини, прискорення кулі "трек-бол" збільшується. Гравець намагатиметься потрапити кулею "трек-бол" в площину воріт 2. При цьому намагаючись обминути бампервідбивач 3. Оператор вмикає дистанційне керування і приводить бампер-відбивач у рух. Бампер-відбивач створює рухому перешкоду для потрапляння кулі "трек-бол" з гравцем у площину воріт. При зіткненні кулі "трек-бол" з бампером-відбивачем, куля "трек-бол" відштовхується і починає рух у зворотному напрямку. По закінченні відведеного часу, оператор за допомогою дистанційного керування встановлює бампер-відбивач у крайнє бічне положення. Гравець безперешкодно проводить кулю "трек-бол" у висхідне положення. Таким чином застосування атракціону "Трек-бол Арена" дозволяє розширити можливості атракціону "Трек-бол" вдосконалити систему його управління, забезпечити кращу видовищність та більший драйв. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Атракціон, що являє собою конструкцію у формі огородженого майданчика, виготовлену із сталевих рам, обладнану двома воротами з дистанційно керованими електромеханічними відбивачами, який відрізняється тим, що пристроєм для зміни напрямку руху кулі "трек-болу" є власне сам бампер-відбивач. 2. Атракціон за п. 1, який відрізняється тим, що керування атракціоном здійснюється дистанційно за допомогою інфрачервоного пульта дистанційного керування, на зразок пульта ДК для телевізора. 2 UA 120033 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
