Закладка для друкованої продукції
Формула / Реферат

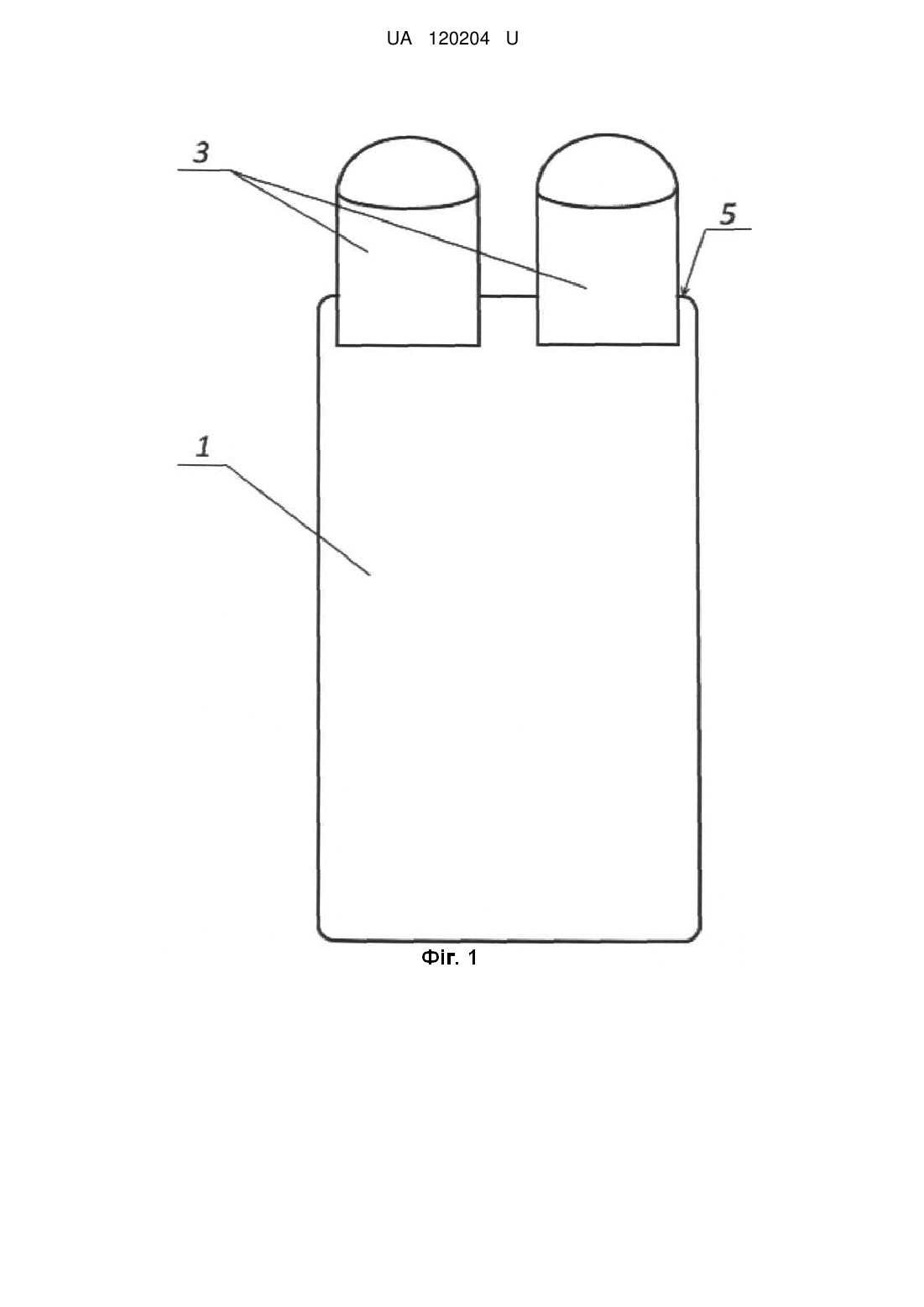

1. Закладка для друкованої продукції, яка містить пласку частину з бічними поверхнями, жорстко сполучену з об'ємною частиною, яка відрізняється тим, що об'ємна частина виконана такою, що частково охоплює бокові поверхні пласкої частини з розташуванням плоскої частини усередині об'ємної частини та закріпленням нерухомо в ній.
2. Закладка за п. 1, яка відрізняється тим, що об'ємна частина містить паз, товщина якого дорівнює товщині плоскої частини, причому плоска частина частково розташована у пазу та нерухомо закріплена в ньому.
3. Закладка за п. 1, яка відрізняється тим, що об'ємна частина виконана як один елемент.
4. Закладка за п. 1, яка відрізняється тим, що об'ємна частина виконана як два роздільних елементи, які обидва містять пази із розташованою у ньому плоскою частиною.

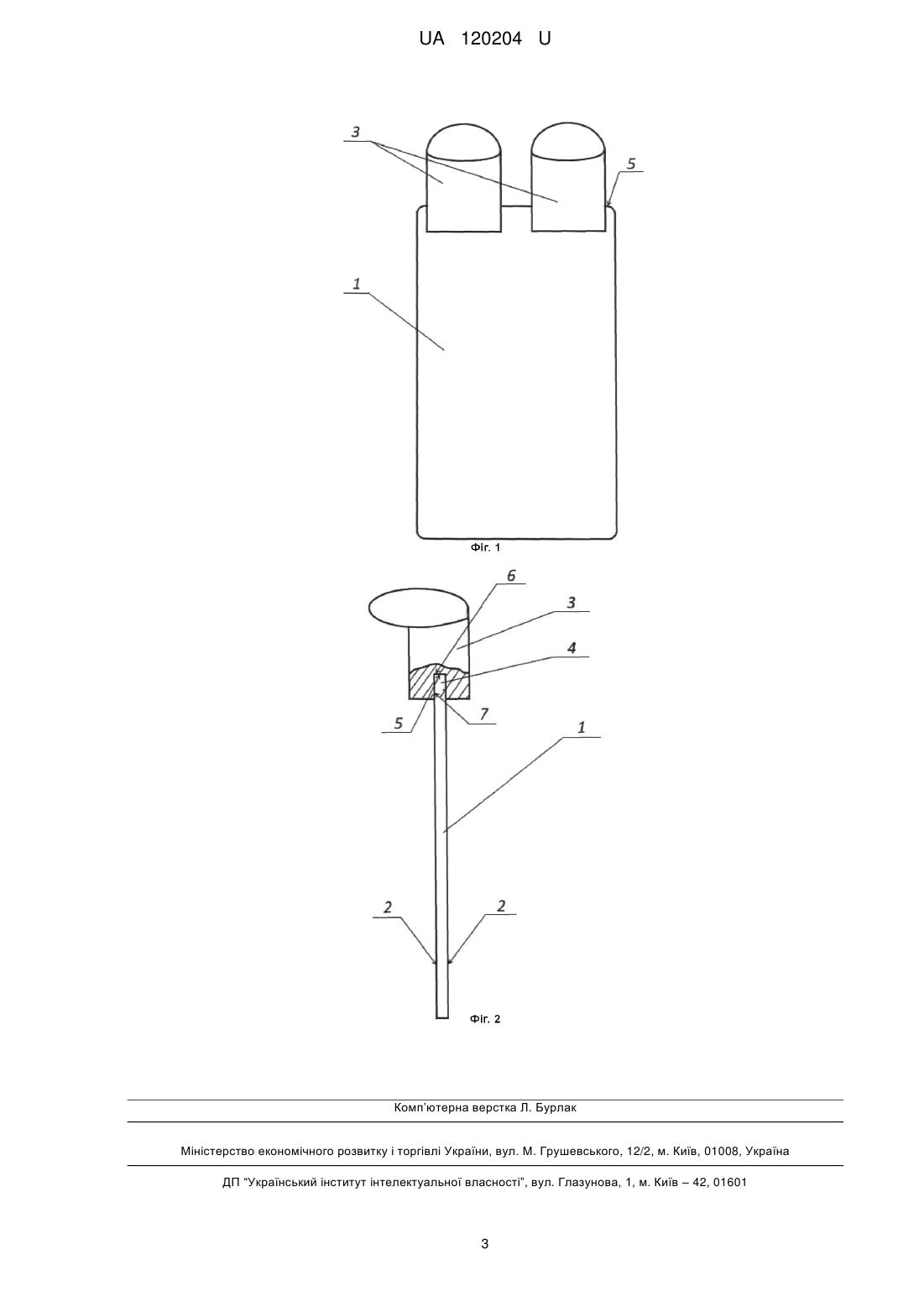

5. Закладка за п. 3 або п. 4, яка відрізняється тим, що об'ємна частина містить елемент, який імітує нижню кінцівку людини або тварини.
6. Закладка за п. 1, яка відрізняється тим, що пласка частина виконана прямокутної в плані форми.
7. Закладка за п. 6, яка відрізняється тим, що одна торцева сторона прямокутної форми плоскої частини сполучена з основою паза об'ємної частини, а обидві бокові поверхні пласкої частини сполучені з боковими стінками паза.
Текст

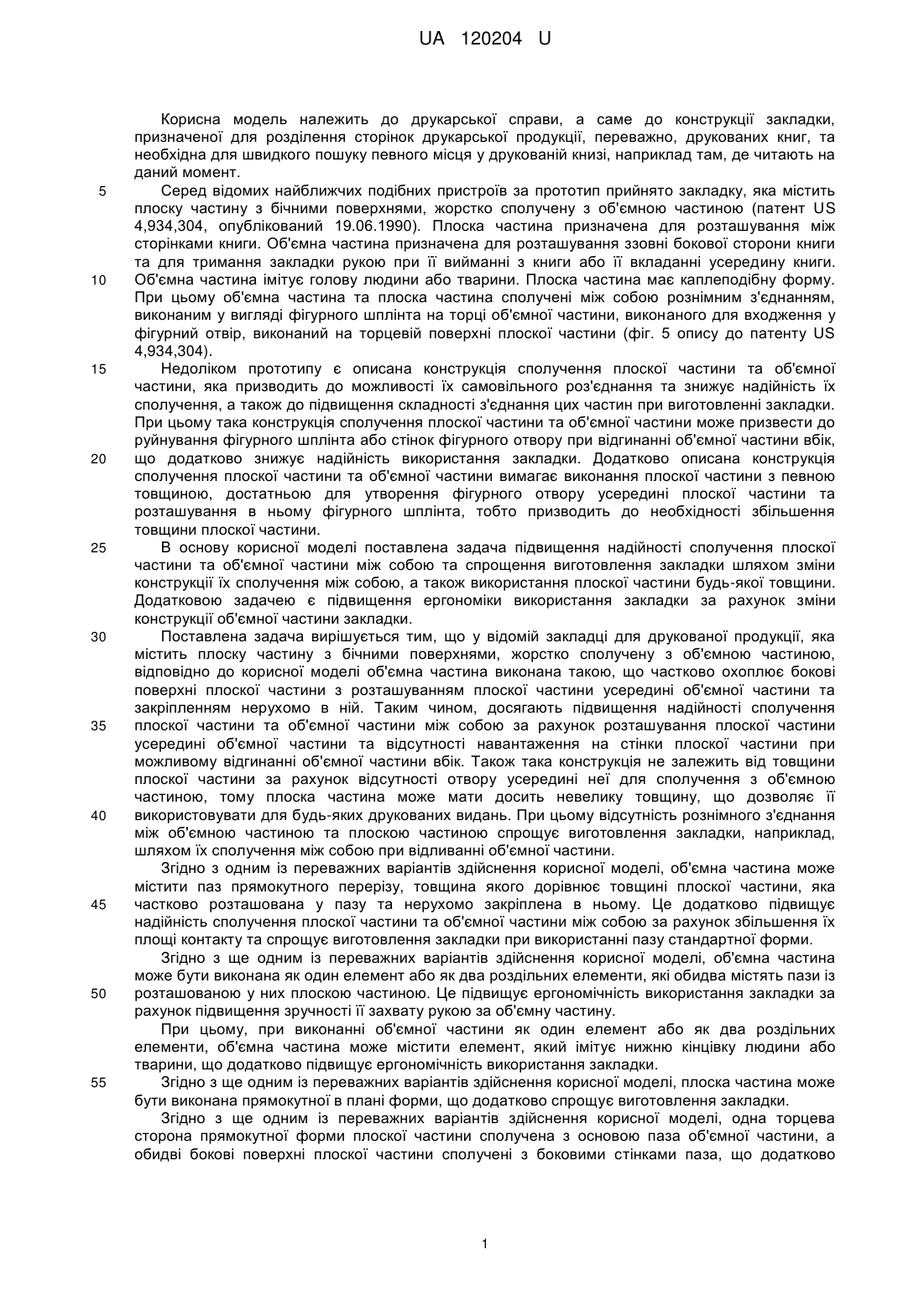

Реферат: Закладка для друкованої продукції містить пласку частину з бічними поверхнями, жорстко сполучену з об'ємною частиною, яка виконана такою, що частково охоплює бокові поверхні пласкої частини з розташуванням плоскої частини усередині об'ємної частини та закріпленням нерухомо в ній. Об'ємна частина містить паз, товщина якого дорівнює товщині плоскої частини, яка частково розташована у пазу та нерухомо закріплена в ньому. Об'ємна частина виконана як один елемент або як два роздільних елементи, які містять пази із розташованою у ньому плоскою частиною. Об'ємна частина містить елемент, який імітує нижню кінцівку людини або тварини. Пласка частина виконана прямокутної в плані форми, одна торцева сторона якої сполучена з основою паза об'ємної частини. Обидві бокові поверхні пласкої частини сполучені з боковими стінками паза. UA 120204 U (54) ЗАКЛАДКА ДЛЯ ДРУКОВАНОЇ ПРОДУКЦІЇ UA 120204 U UA 120204 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до друкарської справи, а саме до конструкції закладки, призначеної для розділення сторінок друкарської продукції, переважно, друкованих книг, та необхідна для швидкого пошуку певного місця у друкованій книзі, наприклад там, де читають на даний момент. Серед відомих найближчих подібних пристроїв за прототип прийнято закладку, яка містить плоску частину з бічними поверхнями, жорстко сполучену з об'ємною частиною (патент US 4,934,304, опублікований 19.06.1990). Плоска частина призначена для розташування між сторінками книги. Об'ємна частина призначена для розташування ззовні бокової сторони книги та для тримання закладки рукою при її вийманні з книги або її вкладанні усередину книги. Об'ємна частина імітує голову людини або тварини. Плоска частина має каплеподібну форму. При цьому об'ємна частина та плоска частина сполучені між собою рознімним з'єднанням, виконаним у вигляді фігурного шплінта на торці об'ємної частини, виконаного для входження у фігурний отвір, виконаний на торцевій поверхні плоскої частини (фіг. 5 опису до патенту US 4,934,304). Недоліком прототипу є описана конструкція сполучення плоскої частини та об'ємної частини, яка призводить до можливості їх самовільного роз'єднання та знижує надійність їх сполучення, а також до підвищення складності з'єднання цих частин при виготовленні закладки. При цьому така конструкція сполучення плоскої частини та об'ємної частини може призвести до руйнування фігурного шплінта або стінок фігурного отвору при відгинанні об'ємної частини вбік, що додатково знижує надійність використання закладки. Додатково описана конструкція сполучення плоскої частини та об'ємної частини вимагає виконання плоскої частини з певною товщиною, достатньою для утворення фігурного отвору усередині плоскої частини та розташування в ньому фігурного шплінта, тобто призводить до необхідності збільшення товщини плоскої частини. В основу корисної моделі поставлена задача підвищення надійності сполучення плоскої частини та об'ємної частини між собою та спрощення виготовлення закладки шляхом зміни конструкції їх сполучення між собою, а також використання плоскої частини будь-якої товщини. Додатковою задачею є підвищення ергономіки використання закладки за рахунок зміни конструкції об'ємної частини закладки. Поставлена задача вирішується тим, що у відомій закладці для друкованої продукції, яка містить плоску частину з бічними поверхнями, жорстко сполучену з об'ємною частиною, відповідно до корисної моделі об'ємна частина виконана такою, що частково охоплює бокові поверхні плоскої частини з розташуванням плоскої частини усередині об'ємної частини та закріпленням нерухомо в ній. Таким чином, досягають підвищення надійності сполучення плоскої частини та об'ємної частини між собою за рахунок розташування плоскої частини усередині об'ємної частини та відсутності навантаження на стінки плоскої частини при можливому відгинанні об'ємної частини вбік. Також така конструкція не залежить від товщини плоскої частини за рахунок відсутності отвору усередині неї для сполучення з об'ємною частиною, тому плоска частина може мати досить невелику товщину, що дозволяє її використовувати для будь-яких друкованих видань. При цьому відсутність рознімного з'єднання між об'ємною частиною та плоскою частиною спрощує виготовлення закладки, наприклад, шляхом їх сполучення між собою при відливанні об'ємної частини. Згідно з одним із переважних варіантів здійснення корисної моделі, об'ємна частина може містити паз прямокутного перерізу, товщина якого дорівнює товщині плоскої частини, яка частково розташована у пазу та нерухомо закріплена в ньому. Це додатково підвищує надійність сполучення плоскої частини та об'ємної частини між собою за рахунок збільшення їх площі контакту та спрощує виготовлення закладки при використанні пазу стандартної форми. Згідно з ще одним із переважних варіантів здійснення корисної моделі, об'ємна частина може бути виконана як один елемент або як два роздільних елементи, які обидва містять пази із розташованою у них плоскою частиною. Це підвищує ергономічність використання закладки за рахунок підвищення зручності її захвату рукою за об'ємну частину. При цьому, при виконанні об'ємної частини як один елемент або як два роздільних елементи, об'ємна частина може містити елемент, який імітує нижню кінцівку людини або тварини, що додатково підвищує ергономічність використання закладки. Згідно з ще одним із переважних варіантів здійснення корисної моделі, плоска частина може бути виконана прямокутної в плані форми, що додатково спрощує виготовлення закладки. Згідно з ще одним із переважних варіантів здійснення корисної моделі, одна торцева сторона прямокутної форми плоскої частини сполучена з основою паза об'ємної частини, а обидві бокові поверхні плоскої частини сполучені з боковими стінками паза, що додатково 1 UA 120204 U 5 10 15 20 25 підвищує надійність сполучення плоскої частини та об'ємної частини між собою за рахунок забезпечення додаткових контактних поверхонь частин закладки. Далі наведено приклад виконання закладки відповідно до корисної моделі та надано відповідні зображення, де на фіг. 1 показано фронтальний вигляд закладки, а на фіг. 2 - вигляд з боку закладки. Надані приклад та зображення не обмежують варіанти виконання корисної моделі, а необхідні тільки для її пояснення. Закладка для друкованої продукції містить плоску частину 1 з бічними поверхнями 2, жорстко сполучену з об'ємною частиною 3. Плоска частина 1 переважно виконана прямокутної в плані форми. Об'ємна частина 3 містить паз прямокутного перерізу 4, товщина якого дорівнює товщині плоскої частини 1. Плоска частина 1 частково розташована у пазу 4 та нерухомо закріплена в ньому. При цьому одна торцева сторона 5 прямокутної форми плоскої частини 1 сполучена з основою 6 паза 4 об'ємної частини 3. Обидві бокові поверхні 2 плоскої частини 1 сполучені з боковими стінками 7 паза 4. Таким чином, об'ємна частина 3 виконана такою, що частково охоплює бокові поверхні 2 плоскої частини 1 з розташуванням плоскої частини 1 усередині об'ємної частини 3 та закріпленням нерухомо в ній. Закріплення може бути здійснене шляхом сполучення поверхонь плоскої частини 1 та об'ємної частини 3 між собою при формуванні закладки або при формуванні кожної частини окремо з наступним їх склеюванням. Об'ємна частина 3 може бути виконана як один елемент або як два роздільних елементи, які обидва містять пази 4 із розташованою у них плоскою частиною 1, як показано на фіг. 1 та 2. При цьому об'ємна частина може містити елемент, який імітує нижню кінцівку людини або тварини. Таким чином, заявлена корисна модель дозволяє підвищити надійність сполучення плоскої частини та об'ємної частини між собою та спрощення виготовлення закладки, а також забезпечити використання плоскої частини будь-якої товщини та підвищити ергономіку використання закладки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Закладка для друкованої продукції, яка містить пласку частину з бічними поверхнями, жорстко сполучену з об'ємною частиною, яка відрізняється тим, що об'ємна частина виконана такою, що частково охоплює бокові поверхні пласкої частини з розташуванням плоскої частини усередині об'ємної частини та закріпленням нерухомо в ній. 2. Закладка за п. 1, яка відрізняється тим, що об'ємна частина містить паз, товщина якого дорівнює товщині плоскої частини, причому плоска частина частково розташована у пазу та нерухомо закріплена в ньому. 3. Закладка за п. 1, яка відрізняється тим, що об'ємна частина виконана як один елемент. 4. Закладка за п. 1, яка відрізняється тим, що об'ємна частина виконана як два роздільних елементи, які обидва містять пази із розташованою у ньому плоскою частиною. 5. Закладка за п. 3 або п. 4, яка відрізняється тим, що об'ємна частина містить елемент, який імітує нижню кінцівку людини або тварини. 6. Закладка за п. 1, яка відрізняється тим, що пласка частина виконана прямокутної в плані форми. 7. Закладка за п. 6, яка відрізняється тим, що одна торцева сторона прямокутної форми плоскої частини сполучена з основою паза об'ємної частини, а обидві бокові поверхні пласкої частини сполучені з боковими стінками паза. 2 UA 120204 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B42D 9/00
Мітки: закладка, продукції, друкованої
