Обкладинка захисна для друкованої продукції

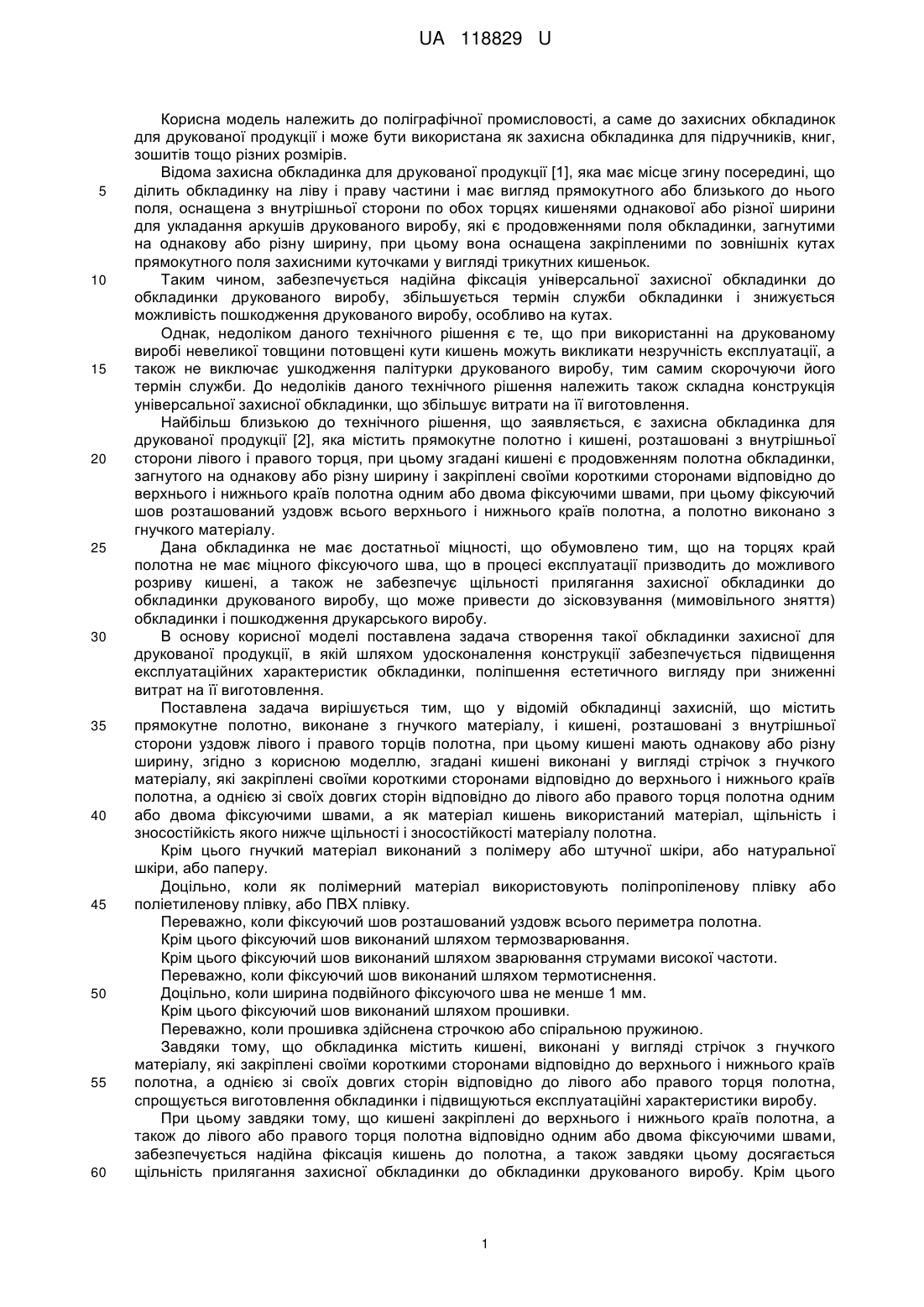

Реферат: UA 118829 U UA 118829 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до поліграфічної промисловості, а саме до захисних обкладинок для друкованої продукції і може бути використана як захисна обкладинка для підручників, книг, зошитів тощо різних розмірів. Відома захисна обкладинка для друкованої продукції [1], яка має місце згину посередині, що ділить обкладинку на ліву і праву частини і має вигляд прямокутного або близького до нього поля, оснащена з внутрішньої сторони по обох торцях кишенями однакової або різної ширини для укладання аркушів друкованого виробу, які є продовженнями поля обкладинки, загнутими на однакову або різну ширину, при цьому вона оснащена закріпленими по зовнішніх кутах прямокутного поля захисними куточками у вигляді трикутних кишеньок. Таким чином, забезпечується надійна фіксація універсальної захисної обкладинки до обкладинки друкованого виробу, збільшується термін служби обкладинки і знижується можливість пошкодження друкованого виробу, особливо на кутах. Однак, недоліком даного технічного рішення є те, що при використанні на друкованому виробі невеликої товщини потовщені кути кишень можуть викликати незручність експлуатації, а також не виключає ушкодження палітурки друкованого виробу, тим самим скорочуючи його термін служби. До недоліків даного технічного рішення належить також складна конструкція універсальної захисної обкладинки, що збільшує витрати на її виготовлення. Найбільш близькою до технічного рішення, що заявляється, є захисна обкладинка для друкованої продукції [2], яка містить прямокутне полотно і кишені, розташовані з внутрішньої сторони лівого і правого торця, при цьому згадані кишені є продовженням полотна обкладинки, загнутого на однакову або різну ширину і закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. Дана обкладинка не має достатньої міцності, що обумовлено тим, що на торцях край полотна не має міцного фіксуючого шва, що в процесі експлуатації призводить до можливого розриву кишені, а також не забезпечує щільності прилягання захисної обкладинки до обкладинки друкованого виробу, що може привести до зісковзування (мимовільного зняття) обкладинки і пошкодження друкарського виробу. В основу корисної моделі поставлена задача створення такої обкладинки захисної для друкованої продукції, в якій шляхом удосконалення конструкції забезпечується підвищення експлуатаційних характеристик обкладинки, поліпшення естетичного вигляду при зниженні витрат на її виготовлення. Поставлена задача вирішується тим, що у відомій обкладинці захисній, що містить прямокутне полотно, виконане з гнучкого матеріалу, і кишені, розташовані з внутрішньої сторони уздовж лівого і правого торців полотна, при цьому кишені мають однакову або різну ширину, згідно з корисною моделлю, згадані кишені виконані у вигляді стрічок з гнучкого матеріалу, які закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, а однією зі своїх довгих сторін відповідно до лівого або правого торця полотна одним або двома фіксуючими швами, а як матеріал кишень використаний матеріал, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна. Крім цього гнучкий матеріал виконаний з полімеру або штучної шкіри, або натуральної шкіри, або паперу. Доцільно, коли як полімерний матеріал використовують поліпропіленову плівку або поліетиленову плівку, або ПВХ плівку. Переважно, коли фіксуючий шов розташований уздовж всього периметра полотна. Крім цього фіксуючий шов виконаний шляхом термозварювання. Крім цього фіксуючий шов виконаний шляхом зварювання струмами високої частоти. Переважно, коли фіксуючий шов виконаний шляхом термотиснення. Доцільно, коли ширина подвійного фіксуючого шва не менше 1 мм. Крім цього фіксуючий шов виконаний шляхом прошивки. Переважно, коли прошивка здійснена строчкою або спіральною пружиною. Завдяки тому, що обкладинка містить кишені, виконані у вигляді стрічок з гнучкого матеріалу, які закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, а однією зі своїх довгих сторін відповідно до лівого або правого торця полотна, спрощується виготовлення обкладинки і підвищуються експлуатаційні характеристики виробу. При цьому завдяки тому, що кишені закріплені до верхнього і нижнього країв полотна, а також до лівого або правого торця полотна відповідно одним або двома фіксуючими швами, забезпечується надійна фіксація кишень до полотна, а також завдяки цьому досягається щільність прилягання захисної обкладинки до обкладинки друкованого виробу. Крім цього 1 UA 118829 U 5 10 15 20 25 30 35 40 45 50 55 наявність другого шва підсилює надійність фіксації, попереджаючи зісковзування обкладинки з друкарського виробу при використаний. Завдяки розташуванню фіксуючого шва уздовж всього периметра полотна, забезпечується міцність країв полотна, що підвищує надійність і експлуатаційні характеристики виробу. Використання для кишень матеріалу, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна, та в наслідок цього має більш низьку вартість, дозволяє знизити собівартість виробу в цілому. При цьому застосування для кишень матеріалу, що відрізняється від матеріалу полотна, дозволяє урізноманітнити зовнішній вигляд обкладинки, наприклад за кольором і фактурою, що не впливає на її експлуатаційні характеристики і термін служби, тому що внутрішня сторона обкладинки при використанні підлягає меншим навантаженням. Використання як гнучкого матеріалу обкладинки полімеру або штучної шкіри, або натуральної шкіри, або паперу дозволяє урізноманітнити зовнішній вигляд обкладинки і в той же час забезпечує щільне прилягання обкладинки до друкованого виробу, що виключає його пошкодження при експлуатації. При цьому як полімерний матеріал використовують поліпропіленову плівку, поліетиленову плівку або ПВХ плівку, що є найбільш поширеним і недорогим матеріалом в даній галузі. Завдяки розташуванню фіксуючого шва уздовж всього периметра полотна, забезпечується міцність країв полотна, що підвищує надійність і експлуатаційні характеристики виробу. Виконання фіксуючого шва шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення дозволяє надійно зафіксувати кишені, утворені з стрічок, які закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, а однією зі своїх довгих сторін відповідно до лівого або правого торця полотна, і збільшити термін експлуатації обкладинки. При цьому використання шва виконаного термотиснення не тільки підвищує міцність з'єднання кишень з полотном, а й забезпечує зміцнення країв полотна, а також надає виробу додатковий естетичний вигляд. При цьому виконання подвійного фіксуючого шва шириною не менше 1 мм є достатньою для забезпечення необхідної міцності і надійності фіксації. Виконання фіксуючого шва шляхом прошивки дозволяє вибирати різний по виду, товщині, фактурний матеріал для виготовлення обкладинки захисної залежно від конкретних завдань виробника. Завдяки тому, що прошивка здійснена строчкою або спіральною пружиною, або іншим відомим засобом, досягається надійність фіксації шва і різноманітність зовнішнього вигляду захисної обкладинки для різних видів друкованої продукції. Суть корисної моделі пояснюється на кресленнях, де: - На фіг. 1 представлена обкладинка захисна для друкованої продукції, виконана з одним фіксуючим швом. - На фіг. 2 представлена обкладинка захисна для друкованої продукції, виконана з подвійним фіксуючим швом. - На фіг. 3 представлена обкладинка захисна для друкованої продукції з фіксуючим швом виконаним шляхом прошивки. Обкладинка захисна містить прямокутне полотно (1), виконане з гнучкого матеріалу, наприклад з полімеру або штучної шкіри, або натуральної шкіри, або паперу. Як полімер може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. При цьому на внутрішній стороні лівого і правого торця обкладинки розташовані відповідно кишені (2) і (3), що мають однакову або різну ширину, в залежності від розміру друкованої продукції. Кишені (2) і (3) виконані у вигляді стрічок з гнучкого матеріалу, які закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна (1), а однією зі своїх довгих сторін відповідно до лівого або правого торця полотна (1) одним (4) або двома (5) фіксуючими швами, який може бути розташований уздовж всього периметра полотна (1). Фіксуючий шов (4), як показано на фіг. 1, або фіксуючий шов (5), як показано на фіг. 2, виконаний шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення, а ширина подвійного фіксуючого шва (фіг. 2) становить не менше 1 мм. Фіксуючий шов (6) виконаний шляхом прошивки, яка виконана наприклад строчкою, як показано на фіг. 3, або спіральною пружиною (не показано). При цьому як матеріал кишень використаний матеріал, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна, що дозволяє знизити собівартість виробу в цілому. 2 UA 118829 U 5 10 15 20 25 30 35 40 45 Для виготовлення обкладинки захисної беруть прямокутне полотно (1), виконане з гнучкого матеріалу, наприклад з полімеру або штучної шкіри, або натуральної шкіри, або паперу. Як полімер може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. Матеріал обкладинки вибирають в залежності від конкретних завдань виробника. Уздовж лівого і правого торця полотна (1) обкладинки з внутрішньої сторони розташовують стрічки з гнучкого матеріалу і закріплюють їх короткими сторонами відповідно до верхнього і нижнього країв полотна (1), а однією з довгих сторін відповідно до лівого торця полотна (1), утворюючи кишеню (2), і правого торця полотна (1), утворюючи кишеню (3). При цьому як матеріал кишень використовують матеріал, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна, що дозволяє знизити собівартість виробу в цілому. Крім цього використовують матеріал кишень, який може відрізнятися від матеріалу основного полотна за кольором і фактурою, що дозволяє урізноманітнити зовнішній вигляд обкладинки без зниження її експлуатаційних характеристик. Закріплюють кишені (2) і (3) до полотна (1) одним (4) або двома (5) фіксуючими швами. При цьому фіксуючий шов може бути розташований уздовж всього периметра полотна, що забезпечує міцність країв полотна, запобігає пошкодженню краю полотна і підвищує надійність і експлуатаційні характеристики виробу в цілому. Фіксуючий шов (4), як показано на фіг. 1, або фіксуючий шов (5), як показано на фіг. 2, виконують шляхом термозварювання, або шляхом зварювання струмами високої частоти, або шляхом термотиснення. При виконанні подвійного фіксуючого шва (5) ширина подвійного фіксуючого шва (фіг. 2) становить не менше 1 мм. У процесі фіксації швів (4) або (5) полотно (1) обрізають до необхідного розміру (висоти друкарського виробу). Фіксуючий шов (6), виконаний шляхом прошивки, яка виконана строчкою, як показано на фіг. 3, або спіральною пружиною (не показано). При використанні обкладинки захисної спочатку одну частину обкладинки друкованої продукції, наприклад підручника, заправляють в одну з кишень (2) або (3), а потім іншу частину обкладинки друкованої продукції заправляють в іншу кишеню відповідно. Обкладинка захисна облягає друковану продукцію і надійно оберігає її від зовнішнього пошкодження при використанні. При цьому запропонована конструкція обкладинки проста у виготовленні, тому що має мінімум технологічних операцій, дозволяє урізноманітнити зовнішній вигляд обкладинки за рахунок можливості використання різних за кольором і фактурою матеріалів, а також має невисоку собівартість виготовлення за рахунок використання як матеріалу кишень матеріалу, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна, забезпечує надійну фіксацію кишень до полотна, а також забезпечує міцність країв виробу за рахунок виконання фіксуючого шва уздовж всього периметра полотна, що забезпечує міцність країв полотна, щільне прилягання обкладинки до друкованого виробу і запобігає надриву його країв. Вище наведений приклад характеризує здійснення даного технічного рішення і носить ілюстративний характер та не обмежує інші варіанти виконання. Таким чином, запропоноване технічне рішення, забезпечує підвищення надійності та експлуатаційних характеристик обкладинки при поліпшенні естетичного вигляду і зниженні витрат на її виготовлення. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент України № 95635 U МПК B42D 3/00, опубл. 25.12.2014. 2. Патент України № 113418 МПК (2017.01) B42D 3/00, опубл. 25.01.2017. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Обкладинка захисна, яка містить прямокутне полотно, виконане з гнучкого матеріалу, і кишені, розташовані з внутрішньої сторони уздовж лівого і правого торців полотна, при цьому кишені мають однакову або різну ширину, яка відрізняється тим, що згадані кишені виконані у вигляді стрічок з гнучкого матеріалу, які закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, а однією зі своїх довгих сторін відповідно до лівого або правого торця полотна одним або двома фіксуючими швами, а як матеріал кишень використаний матеріал, щільність і зносостійкість якого нижче щільності і зносостійкості матеріалу полотна. 2. Обкладинка захисна за п. 1, яка відрізняється тим, що гнучкий матеріал виконаний з полімеру або штучної шкіри, або натуральної шкіри, або паперу. 3 UA 118829 U 5 10 15 3. Обкладинка захисна за п. 2, яка відрізняється тим, що як полімерний матеріал використовують поліпропіленову плівку або поліетиленову плівку, або ПВХ плівку. 4. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов розташований уздовж всього периметра полотна. 5. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом термозварювання. 6. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом зварювання струмами високої частоти. 7. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом термотиснення. 8. Обкладинка захисна за п. 1, яка відрізняється тим, що ширина подвійного фіксуючого шва не менше 1 мм. 9. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом прошивки. 10. Обкладинка захисна за п. 9, яка відрізняється тим, що прошивка здійснена строчкою або спіральною пружиною. 4 UA 118829 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
