Касета для забарвлювання гістологічних зрізів на предметних скельцях з перемішувачем

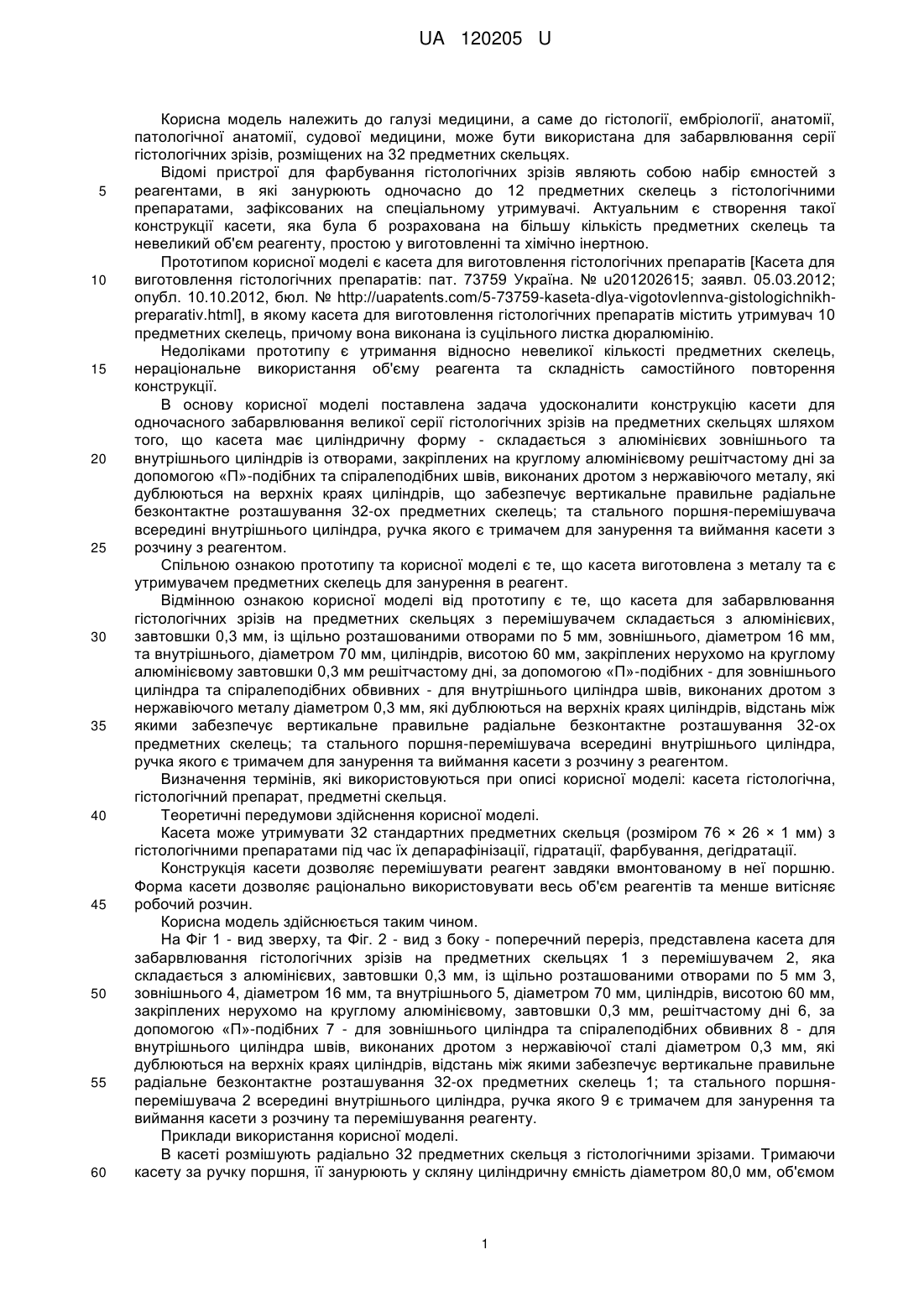

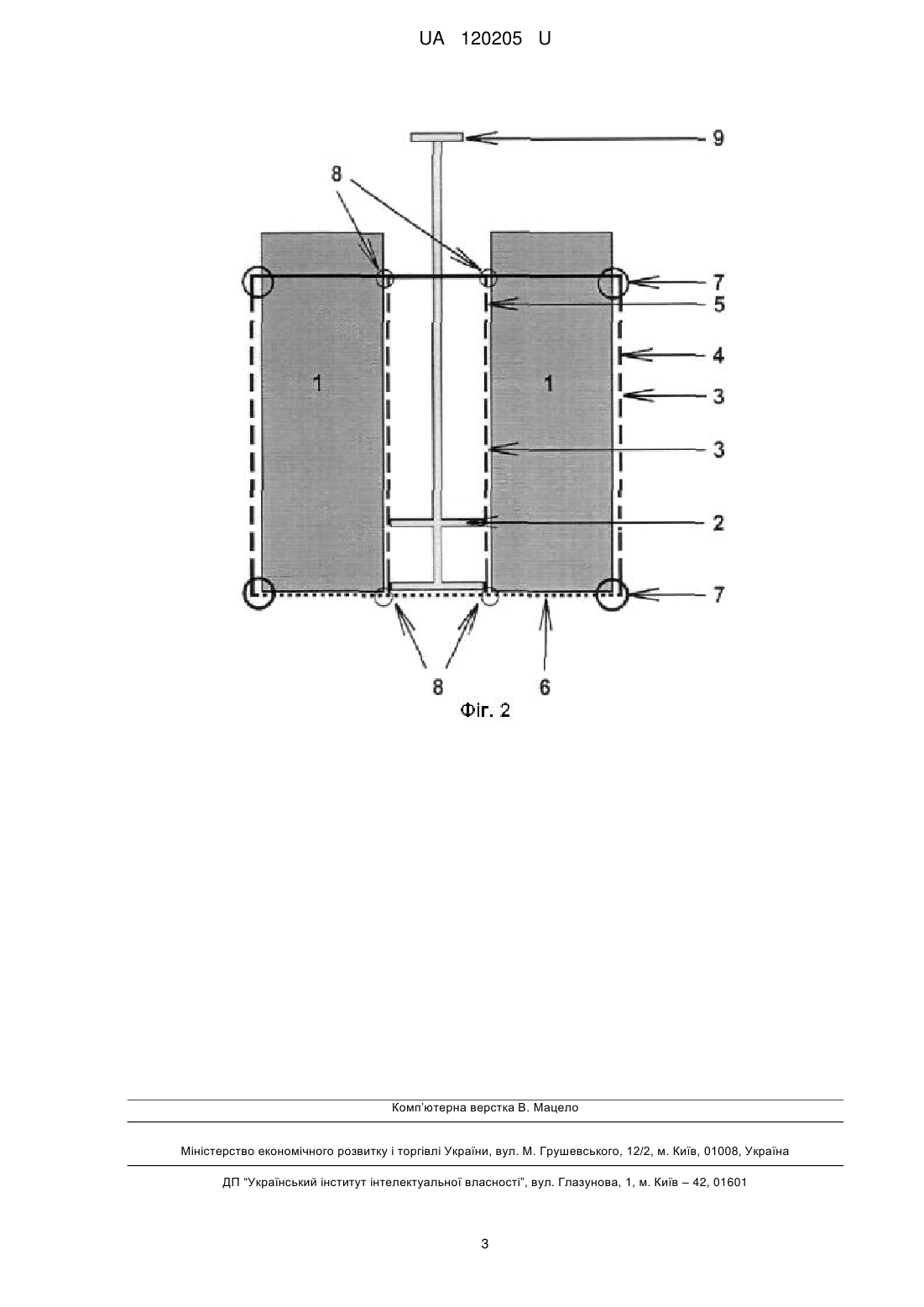

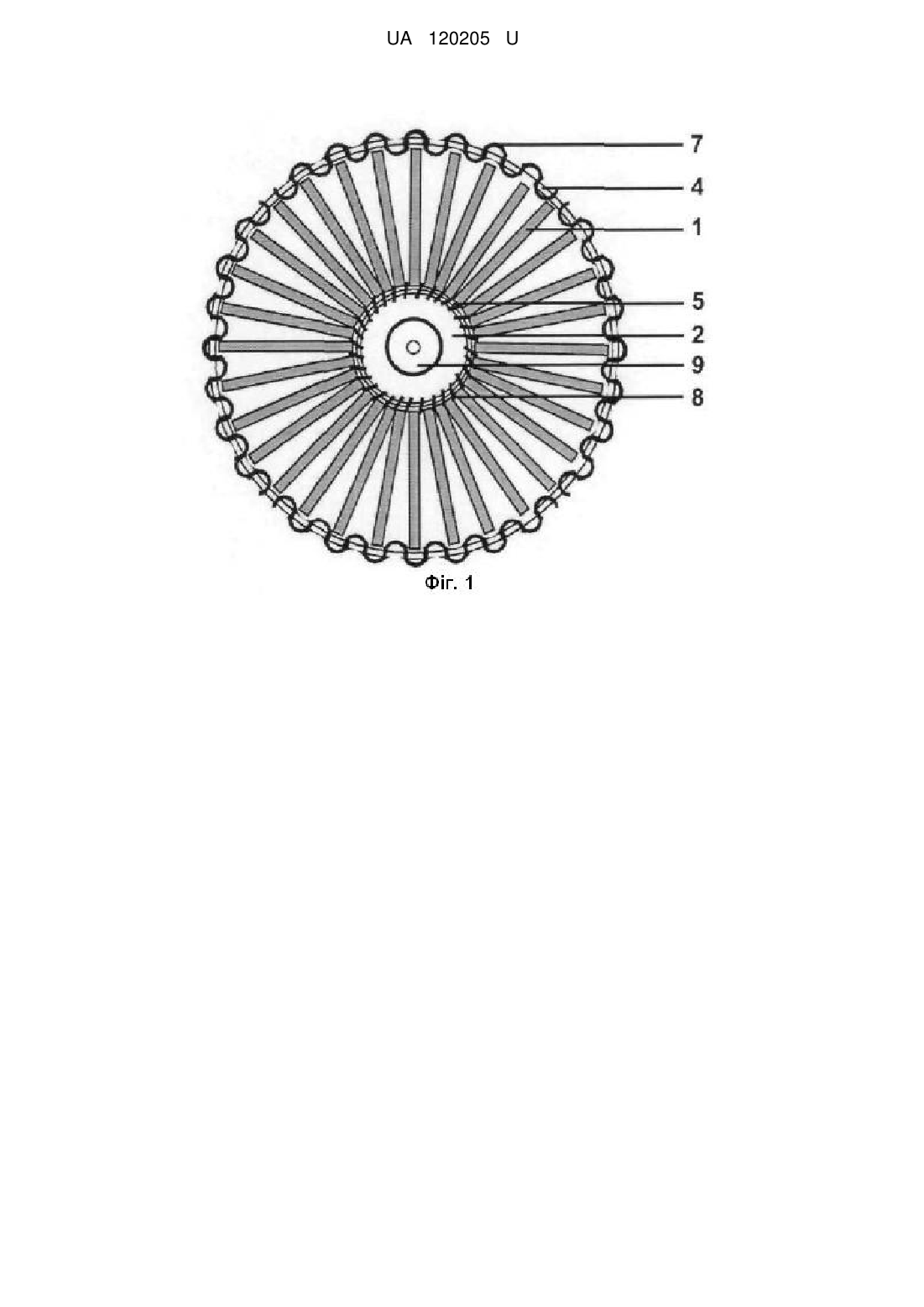

Реферат: Касета для забарвлювання гістологічних зрізів на предметних скельцях з перемішувачем, виготовлена з металу та є утримувачем предметних скелець для занурення в реагент та складається з алюмінієвих, із щільно розташованими отворами по 5 мм, зовнішнього та внутрішнього циліндрів, закріплених нерухомо на круглому алюмінієвому завтовшки 0,3 мм решітчастому дні. Кріплення відбувається за допомогою «П»-подібних - для зовнішнього циліндра та спіралеподібних обвивних - для внутрішнього циліндра швів, виконаних дротом з нержавіючого металу діаметром 0,3 мм, які дублюються на верхніх краях циліндрів, відстань між якими забезпечує вертикальне правильне радіальне безконтактне розташування 32-ох предметних скелець; та стального поршня-перемішувача всередині внутрішнього циліндра, ручка якого є тримачем для занурення та виймання касети з розчину з реагентом. UA 120205 U (12) UA 120205 U UA 120205 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до гістології, ембріології, анатомії, патологічної анатомії, судової медицини, може бути використана для забарвлювання серії гістологічних зрізів, розміщених на 32 предметних скельцях. Відомі пристрої для фарбування гістологічних зрізів являють собою набір ємностей з реагентами, в які занурюють одночасно до 12 предметних скелець з гістологічними препаратами, зафіксованих на спеціальному утримувачі. Актуальним є створення такої конструкції касети, яка була б розрахована на більшу кількість предметних скелець та невеликий об'єм реагенту, простою у виготовленні та хімічно інертною. Прототипом корисної моделі є касета для виготовлення гістологічних препаратів [Касета для виготовлення гістологічних препаратів: пат. 73759 Україна. № u201202615; заявл. 05.03.2012; опубл. 10.10.2012, бюл. № http://uapatents.com/5-73759-kaseta-dlya-vigotovlennva-gistologichnikhpreparativ.html], в якому касета для виготовлення гістологічних препаратів містить утримувач 10 предметних скелець, причому вона виконана із суцільного листка дюралюмінію. Недоліками прототипу є утримання відносно невеликої кількості предметних скелець, нераціональне використання об'єму реагента та складність самостійного повторення конструкції. В основу корисної моделі поставлена задача удосконалити конструкцію касети для одночасного забарвлювання великої серії гістологічних зрізів на предметних скельцях шляхом того, що касета має циліндричну форму - складається з алюмінієвих зовнішнього та внутрішнього циліндрів із отворами, закріплених на круглому алюмінієвому решітчастому дні за допомогою «П»-подібних та спіралеподібних швів, виконаних дротом з нержавіючого металу, які дублюються на верхніх краях циліндрів, що забезпечує вертикальне правильне радіальне безконтактне розташування 32-ох предметних скелець; та стального поршня-перемішувача всередині внутрішнього циліндра, ручка якого є тримачем для занурення та виймання касети з розчину з реагентом. Спільною ознакою прототипу та корисної моделі є те, що касета виготовлена з металу та є утримувачем предметних скелець для занурення в реагент. Відмінною ознакою корисної моделі від прототипу є те, що касета для забарвлювання гістологічних зрізів на предметних скельцях з перемішувачем складається з алюмінієвих, завтовшки 0,3 мм, із щільно розташованими отворами по 5 мм, зовнішнього, діаметром 16 мм, та внутрішнього, діаметром 70 мм, циліндрів, висотою 60 мм, закріплених нерухомо на круглому алюмінієвому завтовшки 0,3 мм решітчастому дні, за допомогою «П»-подібних - для зовнішнього циліндра та спіралеподібних обвивних - для внутрішнього циліндра швів, виконаних дротом з нержавіючого металу діаметром 0,3 мм, які дублюються на верхніх краях циліндрів, відстань між якими забезпечує вертикальне правильне радіальне безконтактне розташування 32-ох предметних скелець; та стального поршня-перемішувача всередині внутрішнього циліндра, ручка якого є тримачем для занурення та виймання касети з розчину з реагентом. Визначення термінів, які використовуються при описі корисної моделі: касета гістологічна, гістологічний препарат, предметні скельця. Теоретичні передумови здійснення корисної моделі. Касета може утримувати 32 стандартних предметних скельця (розміром 76 × 26 × 1 мм) з гістологічними препаратами під час їх депарафінізації, гідратації, фарбування, дегідратації. Конструкція касети дозволяє перемішувати реагент завдяки вмонтованому в неї поршню. Форма касети дозволяє раціонально використовувати весь об'єм реагентів та менше витісняє робочий розчин. Корисна модель здійснюється таким чином. На Фіг 1 - вид зверху, та Фіг. 2 - вид з боку - поперечний переріз, представлена касета для забарвлювання гістологічних зрізів на предметних скельцях 1 з перемішувачем 2, яка складається з алюмінієвих, завтовшки 0,3 мм, із щільно розташованими отворами по 5 мм 3, зовнішнього 4, діаметром 16 мм, та внутрішнього 5, діаметром 70 мм, циліндрів, висотою 60 мм, закріплених нерухомо на круглому алюмінієвому, завтовшки 0,3 мм, решітчастому дні 6, за допомогою «П»-подібних 7 - для зовнішнього циліндра та спіралеподібних обвивних 8 - для внутрішнього циліндра швів, виконаних дротом з нержавіючої сталі діаметром 0,3 мм, які дублюються на верхніх краях циліндрів, відстань між якими забезпечує вертикальне правильне радіальне безконтактне розташування 32-ох предметних скелець 1; та стального поршняперемішувача 2 всередині внутрішнього циліндра, ручка якого 9 є тримачем для занурення та виймання касети з розчину та перемішування реагенту. Приклади використання корисної моделі. В касеті розмішують радіально 32 предметних скельця з гістологічними зрізами. Тримаючи касету за ручку поршня, її занурюють у скляну циліндричну ємність діаметром 80,0 мм, об'ємом 1 UA 120205 U 5 10 300 мл з розчином реагента. Під час депарафінізації, гідратації, фарбування та дегідратації гістологічних зрізів на предметних скельцях реагент перемішують шляхом підйому та опускання поршня-перемішувача. Конструкція касети попереджає контакт та злипання предметних скелець, сприяє кращій циркуляції реагента, дозволяє раціонально використовувати увесь об'єм реагентів та менше витісняє робочий розчин. Технічний результат. Запропонований пристрій дозволяє ефективно виконувати депарафінізацію, гідратацію, фарбування та дегідратацію гістологічних препаратів, вирішити проблеми, що виникають під час цих дій, є економічно вигідним, так як має просту конструкцію та виготовляється власноруч, є стійким до дії фізичних та хімічних чинників, дозволяє економно використовувати реагенти, прискорити процес виготовлення гістологічних препаратів та отримати сталі результати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Касета для забарвлювання гістологічних зрізів на предметних скельцях з перемішувачем, що виготовлена з металу та є утримувачем предметних скелець для занурення в реагент, яка відрізняється тим, що складається з алюмінієвих, завтовшки 0,3 мм, із щільно розташованими отворами по 5 мм, зовнішнього, діаметром 16 мм, та внутрішнього, діаметром 70 мм, циліндрів, висотою 60 мм, закріплених нерухомо на круглому алюмінієвому завтовшки 0,3 мм решітчастому дні, за допомогою «П»-подібних - для зовнішнього циліндра та спіралеподібних обвивних - для внутрішнього циліндра швів, виконаних дротом з нержавіючого металу діаметром 0,3 мм, які дублюються на верхніх краях циліндрів, відстань між якими забезпечує вертикальне правильне радіальне безконтактне розташування 32-ох предметних скелець; та стального поршня-перемішувача всередині внутрішнього циліндра, ручка якого є тримачем для занурення та виймання касети з розчину з реагентом. 2 UA 120205 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
