Касовий роs-термінал

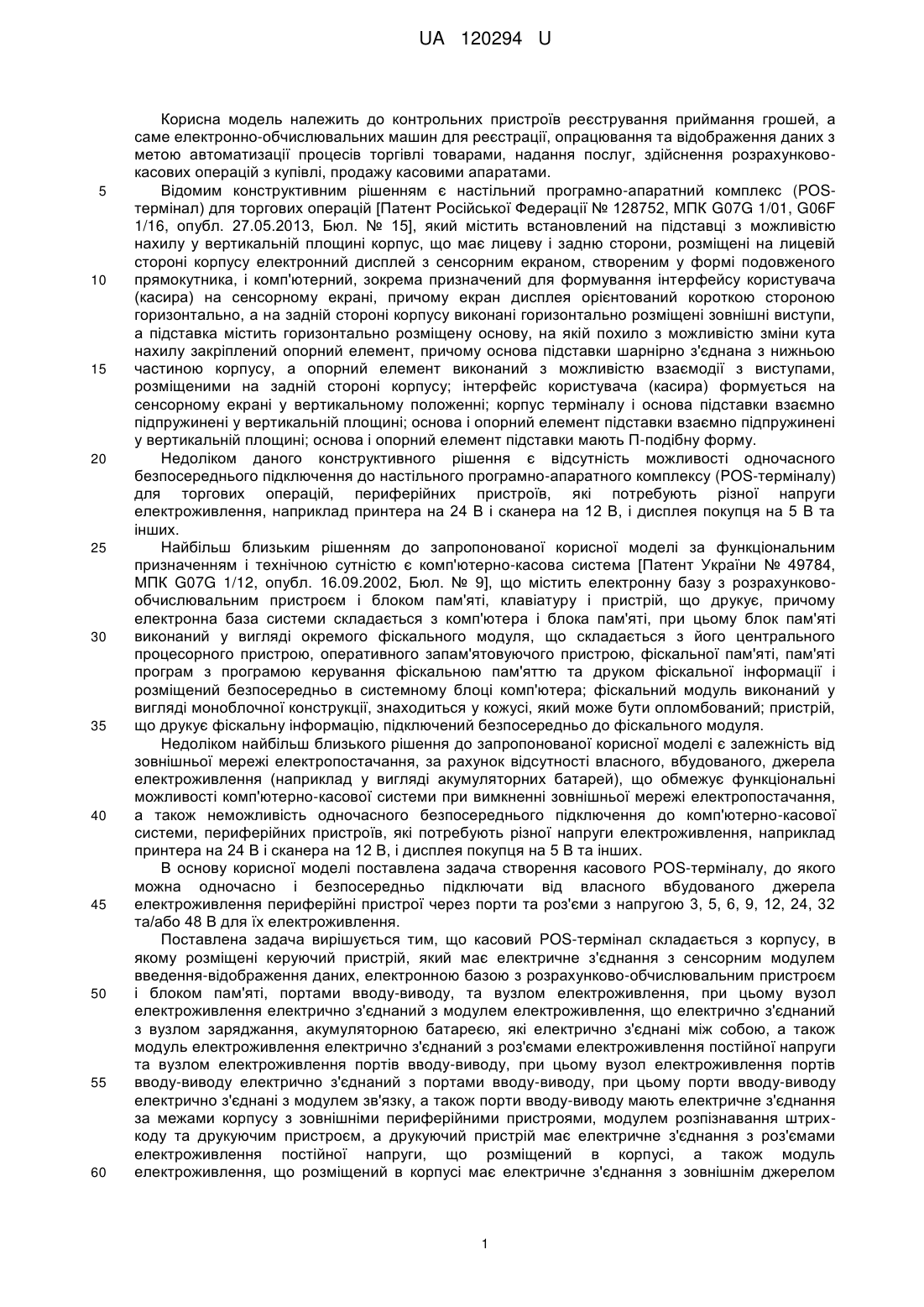

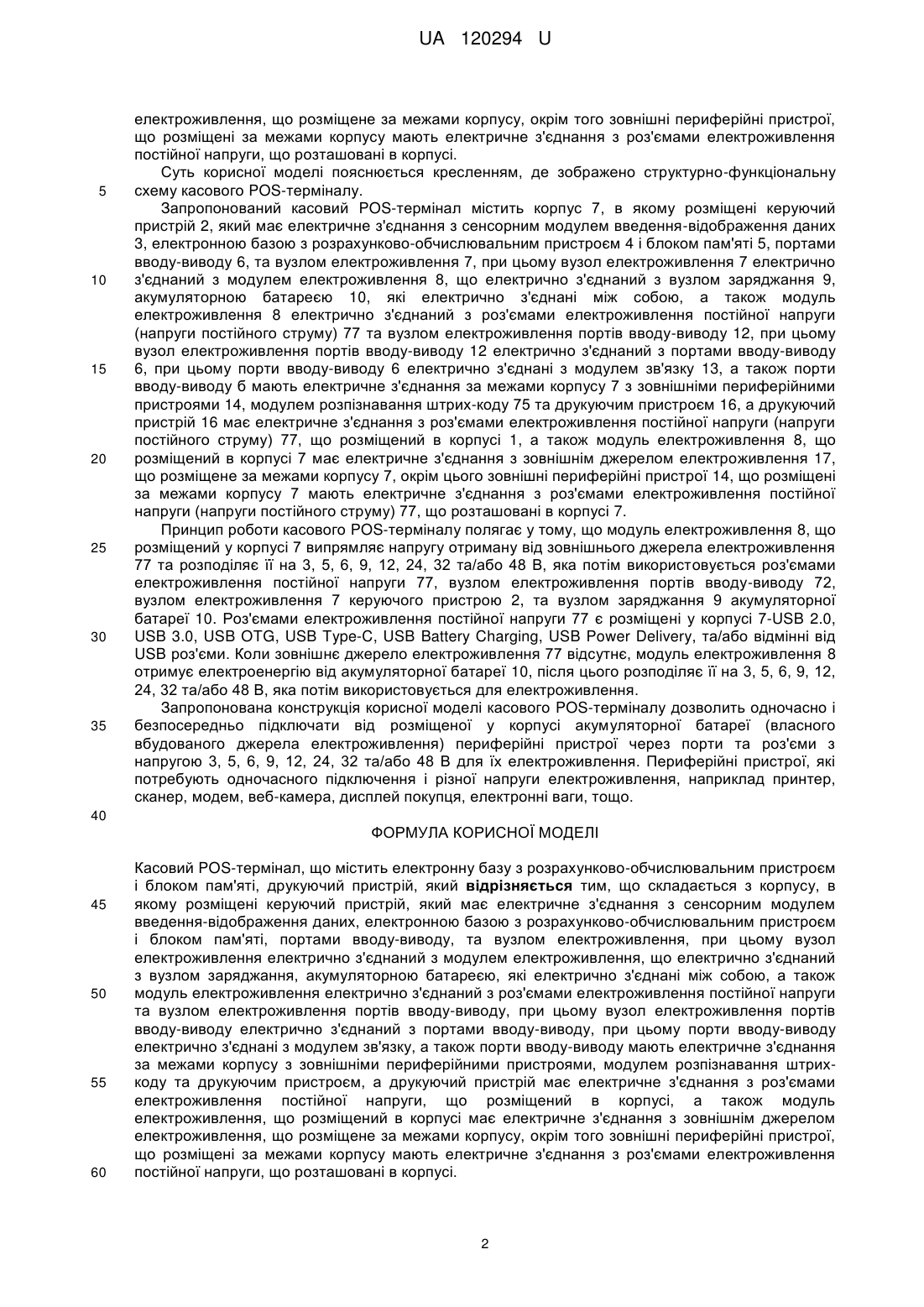

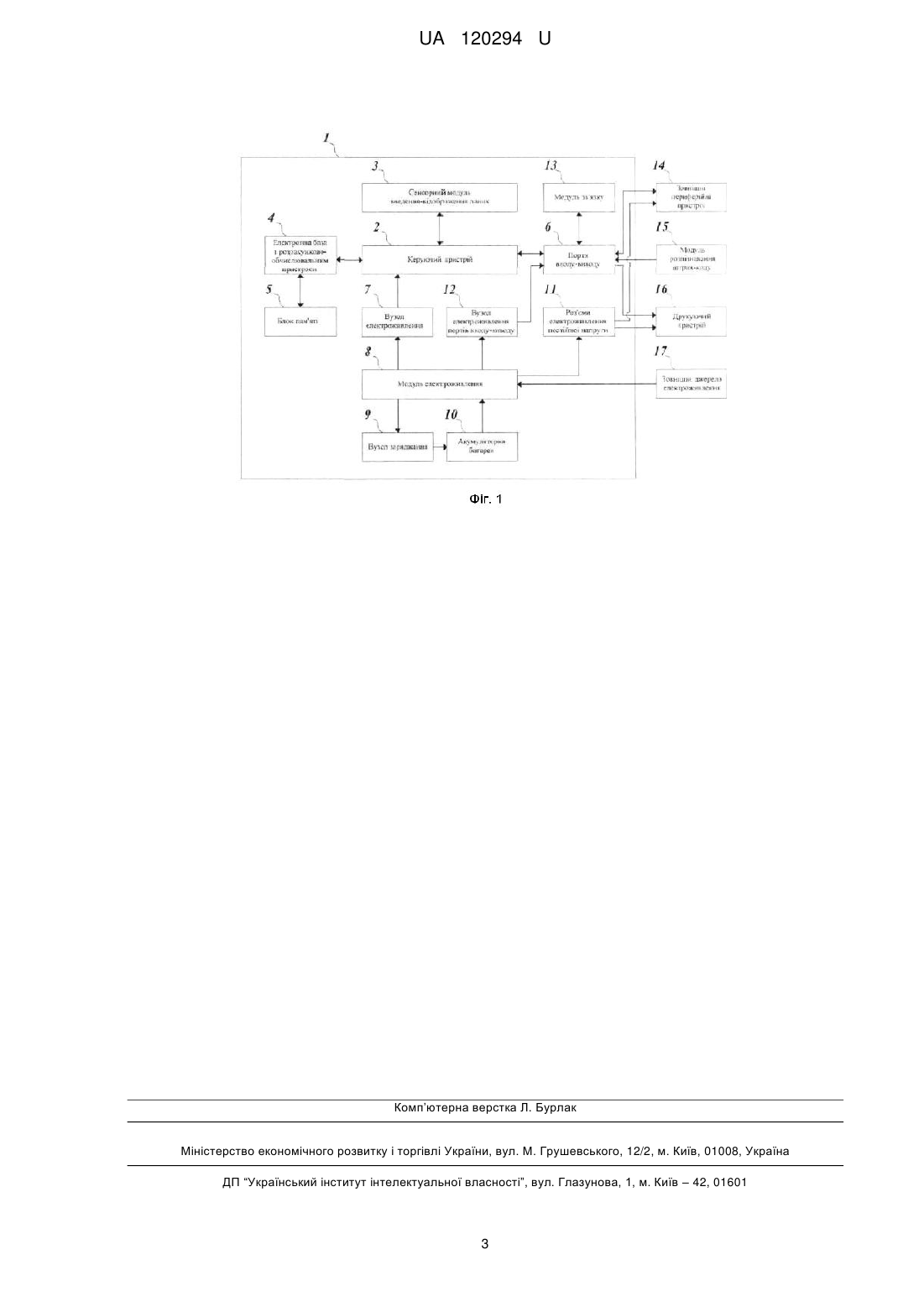

Реферат: Касовий POS-термінал містить електронну базу з розрахунково-обчислювальним пристроєм і блоком пам'яті, друкуючий пристрій. Він складається з корпусу, в якому розміщені керуючий пристрій, який має електричне з'єднання з сенсорним модулем введення-відображення даних, електронною базою з розрахунково-обчислювальним пристроєм і блоком пам'яті, портами вводу-виводу, та вузлом електроживлення, при цьому вузол електроживлення електрично з'єднаний з модулем електроживлення, що електрично з'єднаний з вузлом заряджання, акумуляторною батареєю, які електрично з'єднані між собою. UA 120294 U (12) UA 120294 U UA 120294 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до контрольних пристроїв реєстрування приймання грошей, а саме електронно-обчислювальних машин для реєстрації, опрацювання та відображення даних з метою автоматизації процесів торгівлі товарами, надання послуг, здійснення розрахунковокасових операцій з купівлі, продажу касовими апаратами. Відомим конструктивним рішенням є настільний програмно-апаратний комплекс (POSтермінал) для торгових операцій [Патент Російської Федерації № 128752, МПК G07G 1/01, G06F 1/16, опубл. 27.05.2013, Бюл. № 15], який містить встановлений на підставці з можливістю нахилу у вертикальній площині корпус, що має лицеву і задню сторони, розміщені на лицевій стороні корпусу електронний дисплей з сенсорним екраном, створеним у формі подовженого прямокутника, і комп'ютерний, зокрема призначений для формування інтерфейсу користувача (касира) на сенсорному екрані, причому екран дисплея орієнтований короткою стороною горизонтально, а на задній стороні корпусу виконані горизонтально розміщені зовнішні виступи, а підставка містить горизонтально розміщену основу, на якій похило з можливістю зміни кута нахилу закріплений опорний елемент, причому основа підставки шарнірно з'єднана з нижньою частиною корпусу, а опорний елемент виконаний з можливістю взаємодії з виступами, розміщеними на задній стороні корпусу; інтерфейс користувача (касира) формується на сенсорному екрані у вертикальному положенні; корпус терміналу і основа підставки взаємно підпружинені у вертикальній площині; основа і опорний елемент підставки взаємно підпружинені у вертикальній площині; основа і опорний елемент підставки мають П-подібну форму. Недоліком даного конструктивного рішення є відсутність можливості одночасного безпосереднього підключення до настільного програмно-апаратного комплексу (POS-терміналу) для торгових операцій, периферійних пристроїв, які потребують різної напруги електроживлення, наприклад принтера на 24 В і сканера на 12 В, і дисплея покупця на 5 В та інших. Найбільш близьким рішенням до запропонованої корисної моделі за функціональним призначенням і технічною сутністю є комп'ютерно-касова система [Патент України № 49784, МПК G07G 1/12, опубл. 16.09.2002, Бюл. № 9], що містить електронну базу з розрахунковообчислювальним пристроєм і блоком пам'яті, клавіатуру і пристрій, що друкує, причому електронна база системи складається з комп'ютера і блока пам'яті, при цьому блок пам'яті виконаний у вигляді окремого фіскального модуля, що складається з його центрального процесорного пристрою, оперативного запам'ятовуючого пристрою, фіскальної пам'яті, пам'яті програм з програмою керування фіскальною пам'яттю та друком фіскальної інформації і розміщений безпосередньо в системному блоці комп'ютера; фіскальний модуль виконаний у вигляді моноблочної конструкції, знаходиться у кожусі, який може бути опломбований; пристрій, що друкує фіскальну інформацію, підключений безпосередньо до фіскального модуля. Недоліком найбільш близького рішення до запропонованої корисної моделі є залежність від зовнішньої мережі електропостачання, за рахунок відсутності власного, вбудованого, джерела електроживлення (наприклад у вигляді акумуляторних батарей), що обмежує функціональні можливості комп'ютерно-касової системи при вимкненні зовнішньої мережі електропостачання, а також неможливість одночасного безпосереднього підключення до комп'ютерно-касової системи, периферійних пристроїв, які потребують різної напруги електроживлення, наприклад принтера на 24 В і сканера на 12 В, і дисплея покупця на 5 В та інших. В основу корисної моделі поставлена задача створення касового POS-терміналу, до якого можна одночасно і безпосередньо підключати від власного вбудованого джерела електроживлення периферійні пристрої через порти та роз'єми з напругою 3, 5, 6, 9, 12, 24, 32 та/або 48 В для їх електроживлення. Поставлена задача вирішується тим, що касовий POS-термінал складається з корпусу, в якому розміщені керуючий пристрій, який має електричне з'єднання з сенсорним модулем введення-відображення даних, електронною базою з розрахунково-обчислювальним пристроєм і блоком пам'яті, портами вводу-виводу, та вузлом електроживлення, при цьому вузол електроживлення електрично з'єднаний з модулем електроживлення, що електрично з'єднаний з вузлом заряджання, акумуляторною батареєю, які електрично з'єднані між собою, а також модуль електроживлення електрично з'єднаний з роз'ємами електроживлення постійної напруги та вузлом електроживлення портів вводу-виводу, при цьому вузол електроживлення портів вводу-виводу електрично з'єднаний з портами вводу-виводу, при цьому порти вводу-виводу електрично з'єднані з модулем зв'язку, а також порти вводу-виводу мають електричне з'єднання за межами корпусу з зовнішніми периферійними пристроями, модулем розпізнавання штрихкоду та друкуючим пристроєм, а друкуючий пристрій має електричне з'єднання з роз'ємами електроживлення постійної напруги, що розміщений в корпусі, а також модуль електроживлення, що розміщений в корпусі має електричне з'єднання з зовнішнім джерелом 1 UA 120294 U 5 10 15 20 25 30 35 електроживлення, що розміщене за межами корпусу, окрім того зовнішні периферійні пристрої, що розміщені за межами корпусу мають електричне з'єднання з роз'ємами електроживлення постійної напруги, що розташовані в корпусі. Суть корисної моделі пояснюється кресленням, де зображено структурно-функціональну схему касового POS-терміналу. Запропонований касовий POS-термінал містить корпус 7, в якому розміщені керуючий пристрій 2, який має електричне з'єднання з сенсорним модулем введення-відображення даних 3, електронною базою з розрахунково-обчислювальним пристроєм 4 і блоком пам'яті 5, портами вводу-виводу 6, та вузлом електроживлення 7, при цьому вузол електроживлення 7 електрично з'єднаний з модулем електроживлення 8, що електрично з'єднаний з вузлом заряджання 9, акумуляторною батареєю 10, які електрично з'єднані між собою, а також модуль електроживлення 8 електрично з'єднаний з роз'ємами електроживлення постійної напруги (напруги постійного струму) 77 та вузлом електроживлення портів вводу-виводу 12, при цьому вузол електроживлення портів вводу-виводу 12 електрично з'єднаний з портами вводу-виводу 6, при цьому порти вводу-виводу 6 електрично з'єднані з модулем зв'язку 13, а також порти вводу-виводу б мають електричне з'єднання за межами корпусу 7 з зовнішніми периферійними пристроями 14, модулем розпізнавання штрих-коду 75 та друкуючим пристроєм 16, а друкуючий пристрій 16 має електричне з'єднання з роз'ємами електроживлення постійної напруги (напруги постійного струму) 77, що розміщений в корпусі 1, а також модуль електроживлення 8, що розміщений в корпусі 7 має електричне з'єднання з зовнішнім джерелом електроживлення 17, що розміщене за межами корпусу 7, окрім цього зовнішні периферійні пристрої 14, що розміщені за межами корпусу 7 мають електричне з'єднання з роз'ємами електроживлення постійної напруги (напруги постійного струму) 77, що розташовані в корпусі 7. Принцип роботи касового POS-терміналу полягає у тому, що модуль електроживлення 8, що розміщений у корпусі 7 випрямляє напругу отриману від зовнішнього джерела електроживлення 77 та розподіляє її на 3, 5, 6, 9, 12, 24, 32 та/або 48 В, яка потім використовується роз'ємами електроживлення постійної напруги 77, вузлом електроживлення портів вводу-виводу 72, вузлом електроживлення 7 керуючого пристрою 2, та вузлом заряджання 9 акумуляторної батареї 10. Роз'ємами електроживлення постійної напруги 77 є розміщені у корпусі 7-USB 2.0, USB 3.0, USB OTG, USB Type-C, USB Battery Charging, USB Power Delivery, та/або відмінні від USB роз'єми. Коли зовнішнє джерело електроживлення 77 відсутнє, модуль електроживлення 8 отримує електроенергію від акумуляторної батареї 10, після цього розподіляє її на 3, 5, 6, 9, 12, 24, 32 та/або 48 В, яка потім використовується для електроживлення. Запропонована конструкція корисної моделі касового POS-терміналу дозволить одночасно і безпосередньо підключати від розміщеної у корпусі акумуляторної батареї (власного вбудованого джерела електроживлення) периферійні пристрої через порти та роз'єми з напругою 3, 5, 6, 9, 12, 24, 32 та/або 48 В для їх електроживлення. Периферійні пристрої, які потребують одночасного підключення і різної напруги електроживлення, наприклад принтер, сканер, модем, веб-камера, дисплей покупця, електронні ваги, тощо. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 Касовий POS-термінал, що містить електронну базу з розрахунково-обчислювальним пристроєм і блоком пам'яті, друкуючий пристрій, який відрізняється тим, що складається з корпусу, в якому розміщені керуючий пристрій, який має електричне з'єднання з сенсорним модулем введення-відображення даних, електронною базою з розрахунково-обчислювальним пристроєм і блоком пам'яті, портами вводу-виводу, та вузлом електроживлення, при цьому вузол електроживлення електрично з'єднаний з модулем електроживлення, що електрично з'єднаний з вузлом заряджання, акумуляторною батареєю, які електрично з'єднані між собою, а також модуль електроживлення електрично з'єднаний з роз'ємами електроживлення постійної напруги та вузлом електроживлення портів вводу-виводу, при цьому вузол електроживлення портів вводу-виводу електрично з'єднаний з портами вводу-виводу, при цьому порти вводу-виводу електрично з'єднані з модулем зв'язку, а також порти вводу-виводу мають електричне з'єднання за межами корпусу з зовнішніми периферійними пристроями, модулем розпізнавання штрихкоду та друкуючим пристроєм, а друкуючий пристрій має електричне з'єднання з роз'ємами електроживлення постійної напруги, що розміщений в корпусі, а також модуль електроживлення, що розміщений в корпусі має електричне з'єднання з зовнішнім джерелом електроживлення, що розміщене за межами корпусу, окрім того зовнішні периферійні пристрої, що розміщені за межами корпусу мають електричне з'єднання з роз'ємами електроживлення постійної напруги, що розташовані в корпусі. 2 UA 120294 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
