Герметична упаковка для розливних харчових продуктів і пакувальний матеріал для виготовлення герметичної упаковки для розливних харчових продуктів

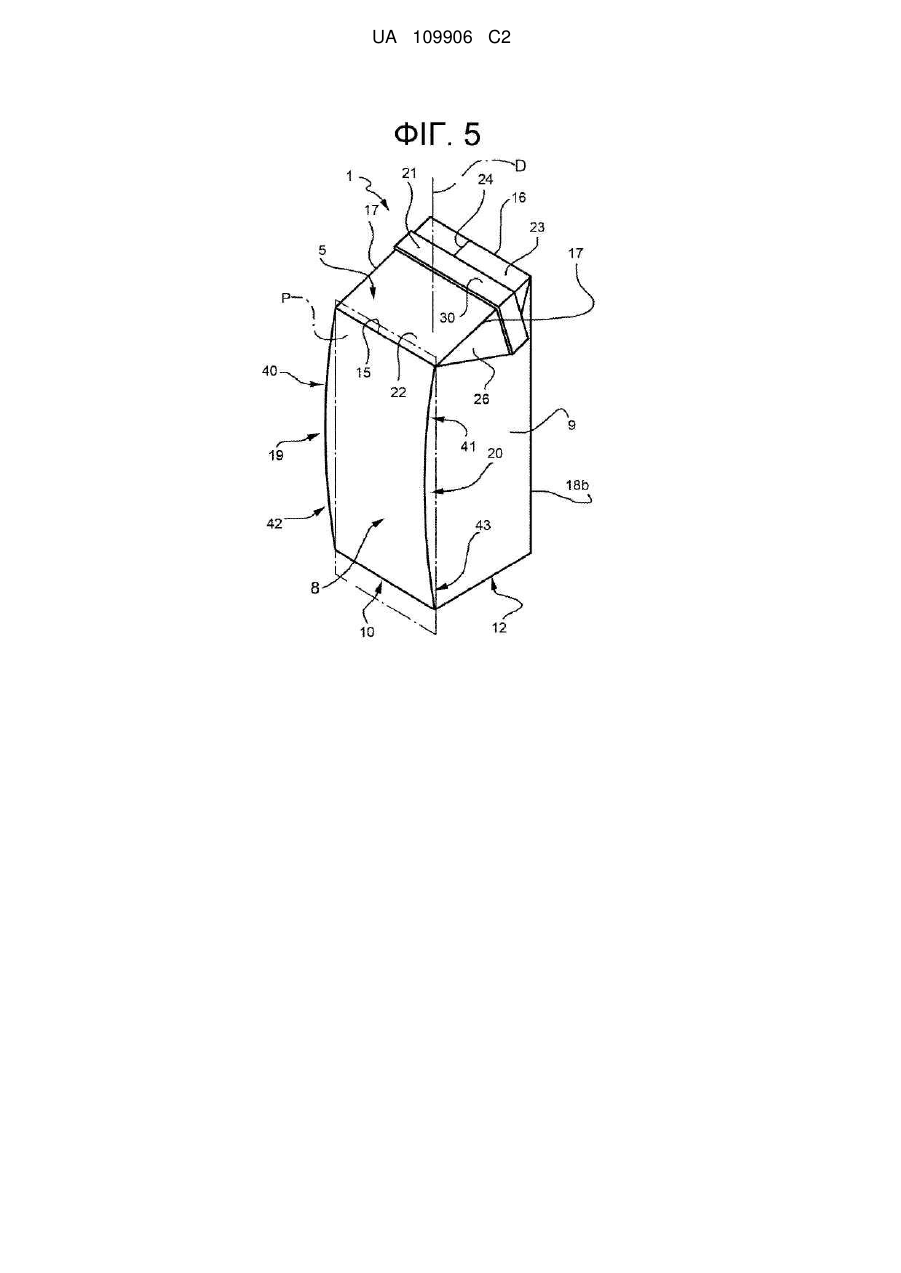

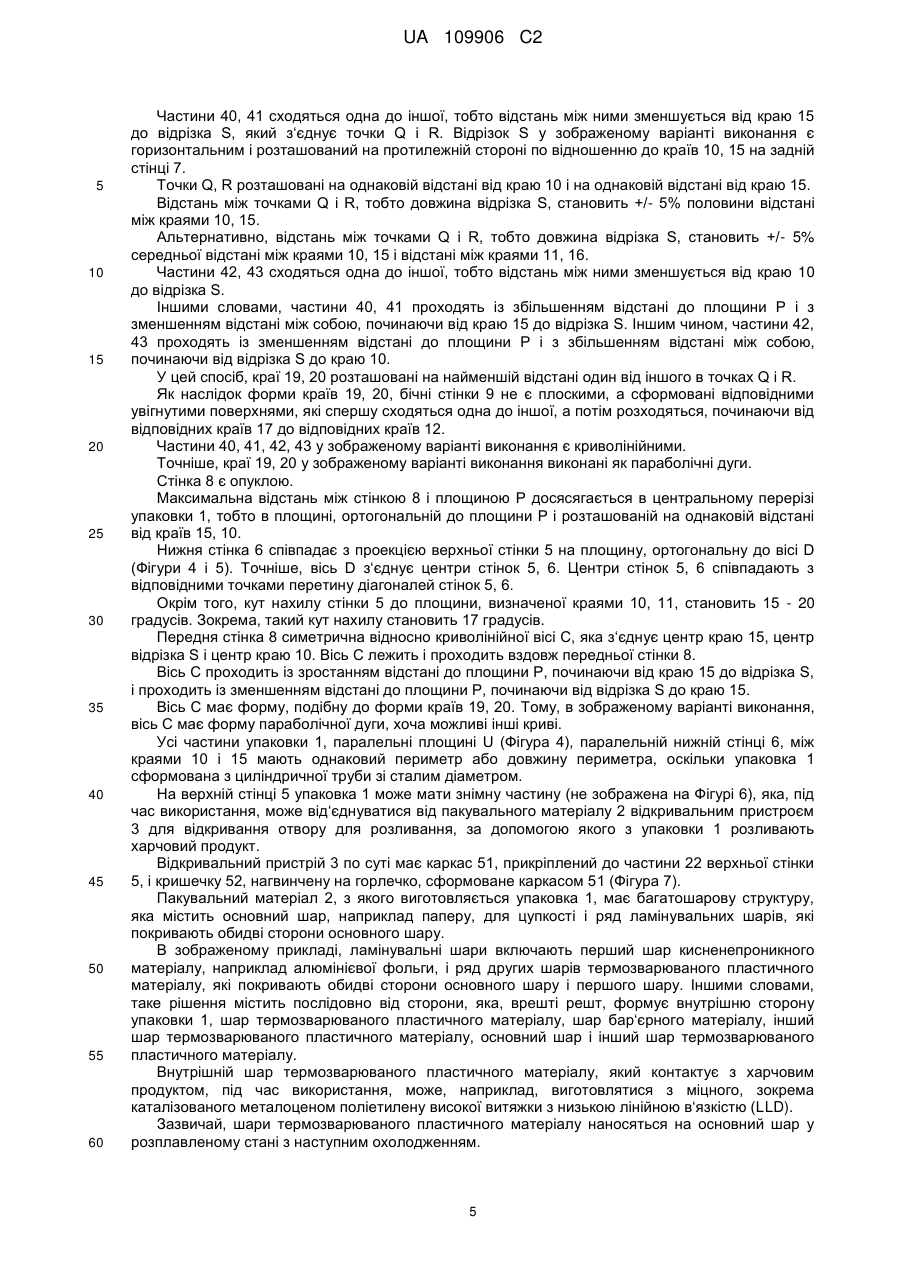

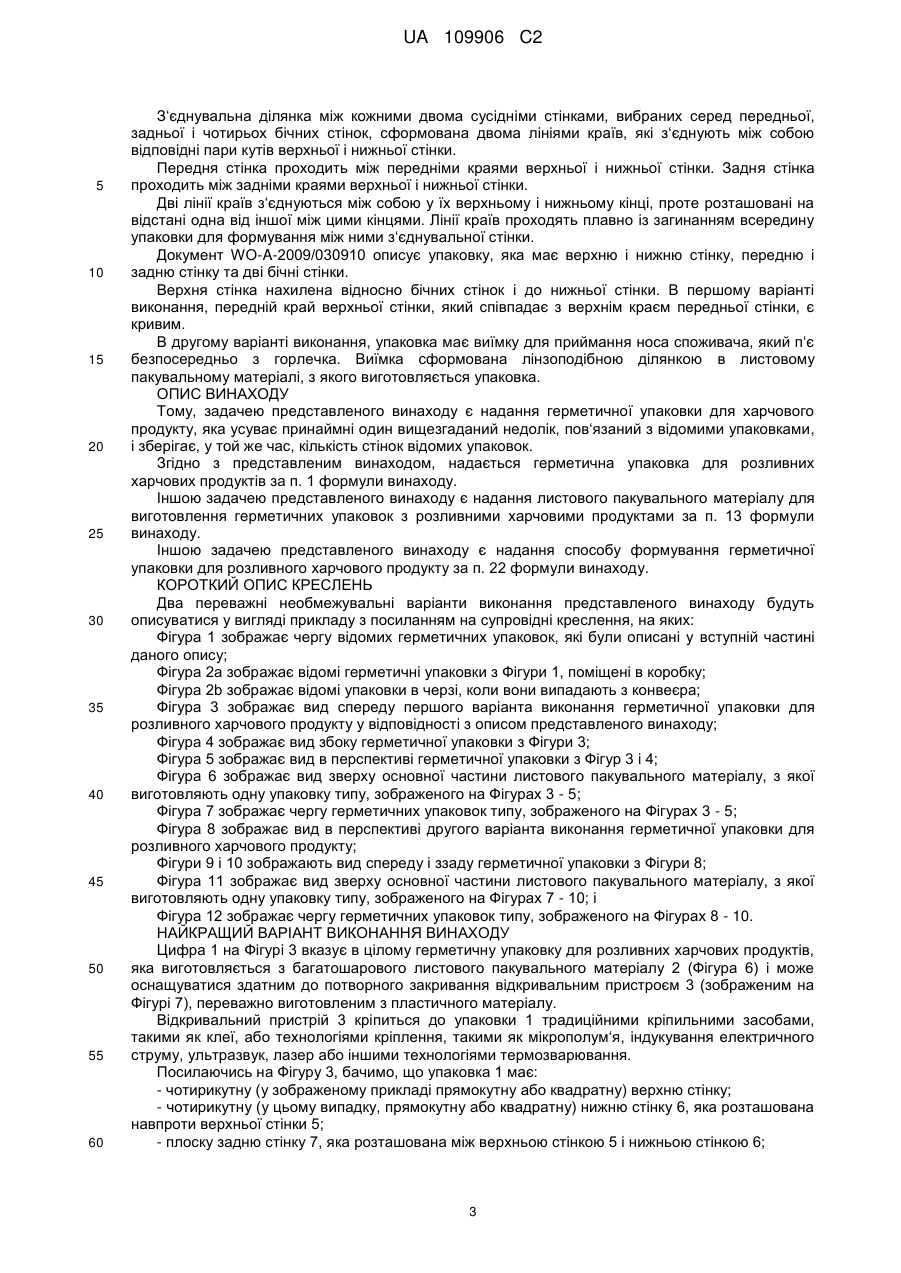

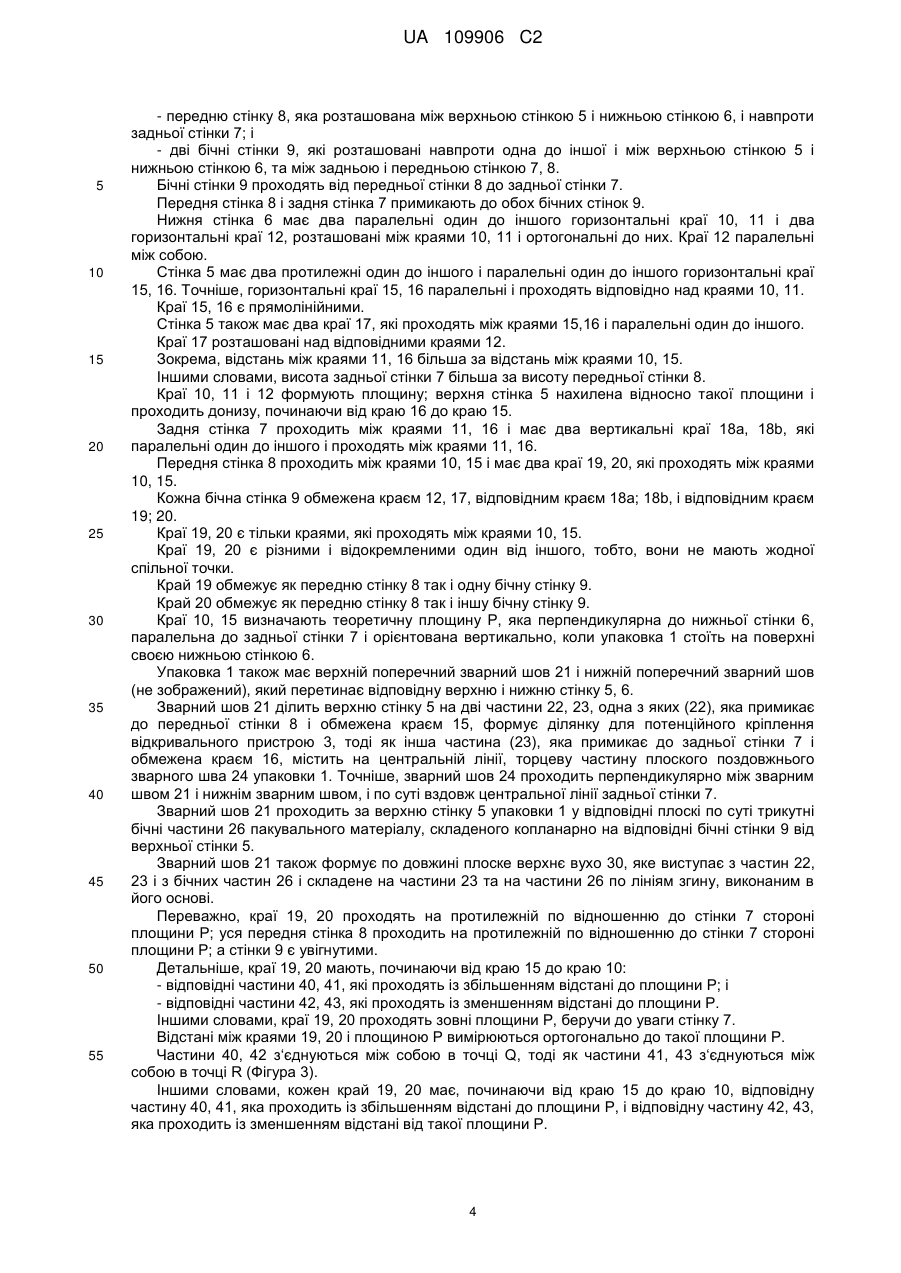

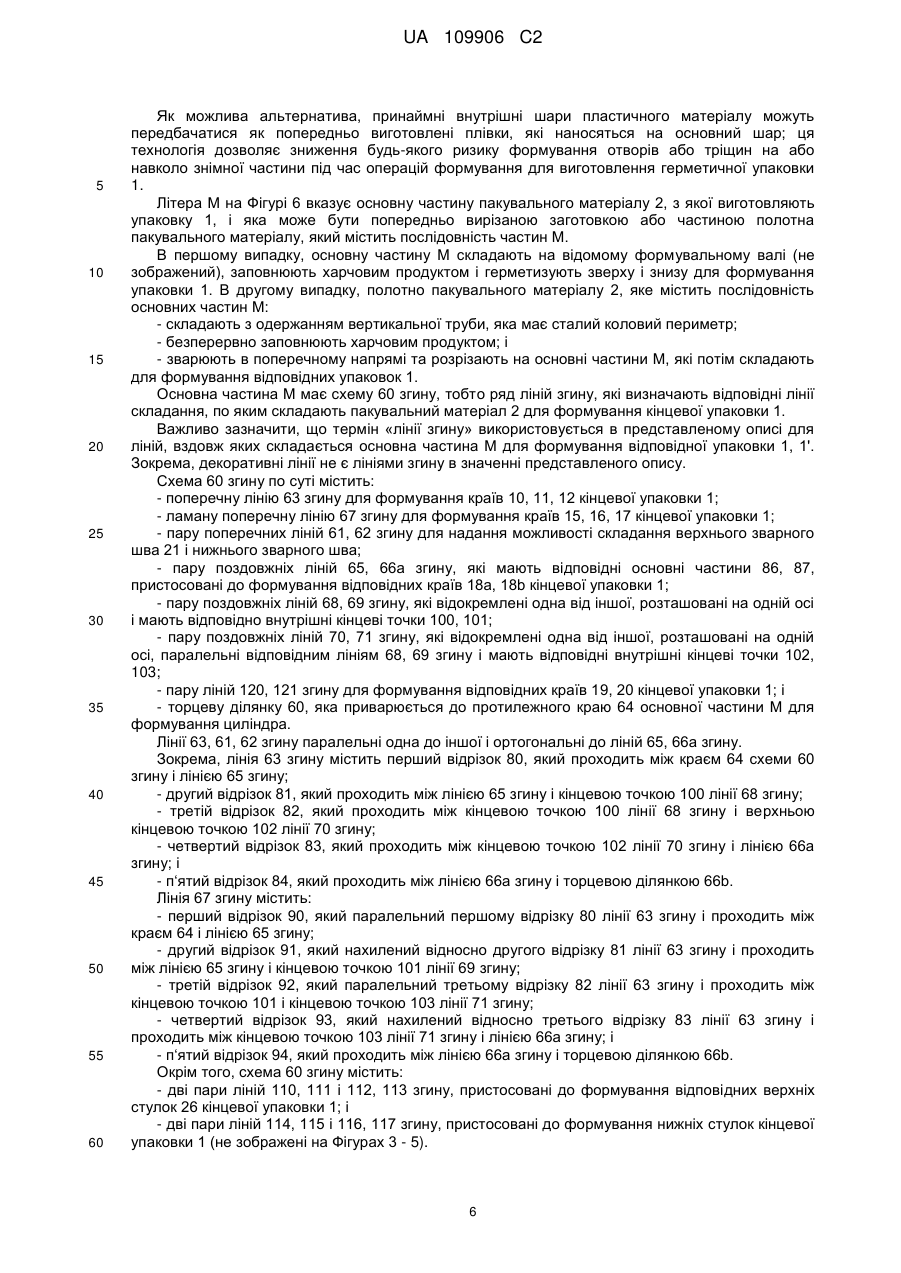

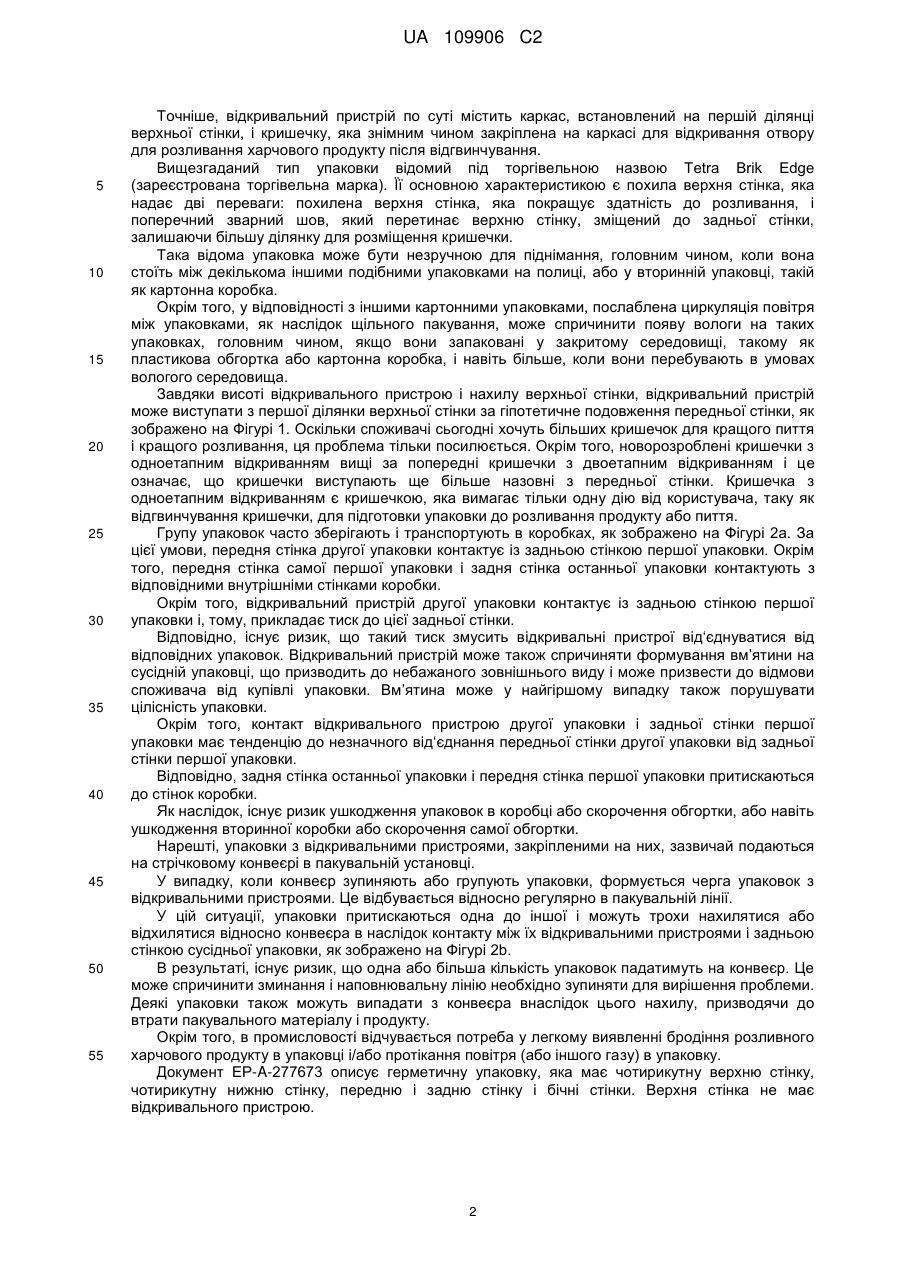

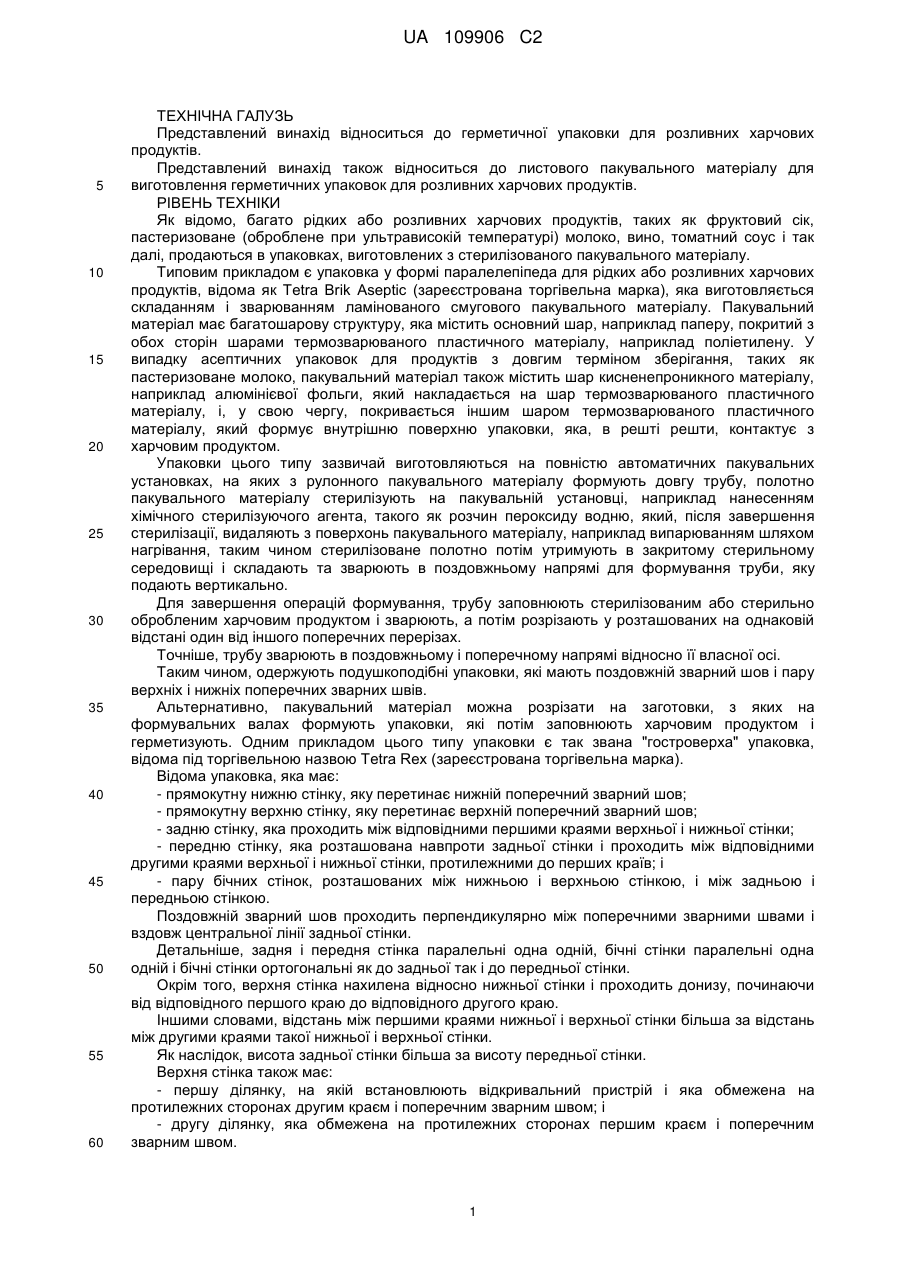

Реферат: Описується герметична упаковка (1, 1') для розливних харчових продуктів, яка має чотирикутну нижню стінку (6), яка має перший передній край (10) і другий задній край (11), протилежні один до іншого, чотирикутну верхню стінку (5), яка протилежна до нижньої стінки (6) і має третій передній край (15) і четвертий задній край (16), передню стінку (8), яка проходить між першим і третім краями (10, 15), і задню стінку (7, 7'), яка проходить між другим і четвертим краями (15, 16), при цьому відстань між першим і третім краями (10, 15) менша за відстань між другим і четвертим краями (11, 16), при цьому верхня стінка (5) нахилена відносно першої площини, визначеної першим і другим краями (10, 11), при цьому перший і третій краї (10, 15) визначають другу теоретичну розрахункову площину (Р), при цьому передня стінка (8) має п'ятий і шостий краї (19, 20), які протилежні один до іншого і проходять між першим і другим краями (10, 15), при цьому принаймні один край, вибраний серед п'ятого і шостого переднього країв (19, 20), проходить принаймні частково на протилежній відносно задньої стінки (7) стороні другої теоретичної площини (Р), при цьому передня стінка (8) має принаймні першу ділянку, яка проходить на протилежній відносно задньої стінки (7) стороні другої теоретичної площини (Р). UA 109906 C2 (12) UA 109906 C2 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 ТЕХНІЧНА ГАЛУЗЬ Представлений винахід відноситься до герметичної упаковки для розливних харчових продуктів. Представлений винахід також відноситься до листового пакувального матеріалу для виготовлення герметичних упаковок для розливних харчових продуктів. РІВЕНЬ ТЕХНІКИ Як відомо, багато рідких або розливних харчових продуктів, таких як фруктовий сік, пастеризоване (оброблене при ультрависокій температурі) молоко, вино, томатний соус і так далі, продаються в упаковках, виготовлених з стерилізованого пакувального матеріалу. Типовим прикладом є упаковка у формі паралелепіпеда для рідких або розливних харчових продуктів, відома як Tetra Brik Aseptic (зареєстрована торгівельна марка), яка виготовляється складанням і зварюванням ламінованого смугового пакувального матеріалу. Пакувальний матеріал має багатошарову структуру, яка містить основний шар, наприклад паперу, покритий з обох сторін шарами термозварюваного пластичного матеріалу, наприклад поліетилену. У випадку асептичних упаковок для продуктів з довгим терміном зберігання, таких як пастеризоване молоко, пакувальний матеріал також містить шар кисненепроникного матеріалу, наприклад алюмінієвої фольги, який накладається на шар термозварюваного пластичного матеріалу, і, у свою чергу, покривається іншим шаром термозварюваного пластичного матеріалу, який формує внутрішню поверхню упаковки, яка, в решті решти, контактує з харчовим продуктом. Упаковки цього типу зазвичай виготовляються на повністю автоматичних пакувальних установках, на яких з рулонного пакувального матеріалу формують довгу трубу, полотно пакувального матеріалу стерилізують на пакувальній установці, наприклад нанесенням хімічного стерилізуючого агента, такого як розчин пероксиду водню, який, після завершення стерилізації, видаляють з поверхонь пакувального матеріалу, наприклад випарюванням шляхом нагрівання, таким чином стерилізоване полотно потім утримують в закритому стерильному середовищі і складають та зварюють в поздовжньому напрямі для формування труби, яку подають вертикально. Для завершення операцій формування, трубу заповнюють стерилізованим або стерильно обробленим харчовим продуктом і зварюють, а потім розрізають у розташованих на однаковій відстані один від іншого поперечних перерізах. Точніше, трубу зварюють в поздовжньому і поперечному напрямі відносно її власної осі. Таким чином, одержують подушкоподібні упаковки, які мають поздовжній зварний шов і пару верхніх і нижніх поперечних зварних швів. Альтернативно, пакувальний матеріал можна розрізати на заготовки, з яких на формувальних валах формують упаковки, які потім заповнюють харчовим продуктом і герметизують. Одним прикладом цього типу упаковки є так звана "гостроверха" упаковка, відома під торгівельною назвою Tetra Rex (зареєстрована торгівельна марка). Відома упаковка, яка має: - прямокутну нижню стінку, яку перетинає нижній поперечний зварний шов; - прямокутну верхню стінку, яку перетинає верхній поперечний зварний шов; - задню стінку, яка проходить між відповідними першими краями верхньої і нижньої стінки; - передню стінку, яка розташована навпроти задньої стінки і проходить між відповідними другими краями верхньої і нижньої стінки, протилежними до перших країв; і - пару бічних стінок, розташованих між нижньою і верхньою стінкою, і між задньою і передньою стінкою. Поздовжній зварний шов проходить перпендикулярно між поперечними зварними швами і вздовж центральної лінії задньої стінки. Детальніше, задня і передня стінка паралельні одна одній, бічні стінки паралельні одна одній і бічні стінки ортогональні як до задньої так і до передньої стінки. Окрім того, верхня стінка нахилена відносно нижньої стінки і проходить донизу, починаючи від відповідного першого краю до відповідного другого краю. Іншими словами, відстань між першими краями нижньої і верхньої стінки більша за відстань між другими краями такої нижньої і верхньої стінки. Як наслідок, висота задньої стінки більша за висоту передньої стінки. Верхня стінка також має: - першу ділянку, на якій встановлюють відкривальний пристрій і яка обмежена на протилежних сторонах другим краєм і поперечним зварним швом; і - другу ділянку, яка обмежена на протилежних сторонах першим краєм і поперечним зварним швом. 1 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 Точніше, відкривальний пристрій по суті містить каркас, встановлений на першій ділянці верхньої стінки, і кришечку, яка знімним чином закріплена на каркасі для відкривання отвору для розливання харчового продукту після відгвинчування. Вищезгаданий тип упаковки відомий під торгівельною назвою Tetra Brik Edge (зареєстрована торгівельна марка). Її основною характеристикою є похила верхня стінка, яка надає дві переваги: похилена верхня стінка, яка покращує здатність до розливання, і поперечний зварний шов, який перетинає верхню стінку, зміщений до задньої стінки, залишаючи більшу ділянку для розміщення кришечки. Така відома упаковка може бути незручною для піднімання, головним чином, коли вона стоїть між декількома іншими подібними упаковками на полиці, або у вторинній упаковці, такій як картонна коробка. Окрім того, у відповідності з іншими картонними упаковками, послаблена циркуляція повітря між упаковками, як наслідок щільного пакування, може спричинити появу вологи на таких упаковках, головним чином, якщо вони запаковані у закритому середовищі, такому як пластикова обгортка або картонна коробка, і навіть більше, коли вони перебувають в умовах вологого середовища. Завдяки висоті відкривального пристрою і нахилу верхньої стінки, відкривальний пристрій може виступати з першої ділянки верхньої стінки за гіпотетичне подовження передньої стінки, як зображено на Фігурі 1. Оскільки споживачі сьогодні хочуть більших кришечок для кращого пиття і кращого розливання, ця проблема тільки посилюється. Окрім того, новорозроблені кришечки з одноетапним відкриванням вищі за попередні кришечки з двоетапним відкриванням і це означає, що кришечки виступають ще більше назовні з передньої стінки. Кришечка з одноетапним відкриванням є кришечкою, яка вимагає тільки одну дію від користувача, таку як відгвинчування кришечки, для підготовки упаковки до розливання продукту або пиття. Групу упаковок часто зберігають і транспортують в коробках, як зображено на Фігурі 2a. За цієї умови, передня стінка другої упаковки контактує із задньою стінкою першої упаковки. Окрім того, передня стінка самої першої упаковки і задня стінка останньої упаковки контактують з відповідними внутрішніми стінками коробки. Окрім того, відкривальний пристрій другої упаковки контактує із задньою стінкою першої упаковки і, тому, прикладає тиск до цієї задньої стінки. Відповідно, існує ризик, що такий тиск змусить відкривальні пристрої від‘єднуватися від відповідних упаковок. Відкривальний пристрій може також спричиняти формування вм’ятини на сусідній упаковці, що призводить до небажаного зовнішнього виду і може призвести до відмови споживача від купівлі упаковки. Вм’ятина може у найгіршому випадку також порушувати цілісність упаковки. Окрім того, контакт відкривального пристрою другої упаковки і задньої стінки першої упаковки має тенденцію до незначного від‘єднання передньої стінки другої упаковки від задньої стінки першої упаковки. Відповідно, задня стінка останньої упаковки і передня стінка першої упаковки притискаються до стінок коробки. Як наслідок, існує ризик ушкодження упаковок в коробці або скорочення обгортки, або навіть ушкодження вторинної коробки або скорочення самої обгортки. Нарешті, упаковки з відкривальними пристроями, закріпленими на них, зазвичай подаються на стрічковому конвеєрі в пакувальній установці. У випадку, коли конвеєр зупиняють або групують упаковки, формується черга упаковок з відкривальними пристроями. Це відбувається відносно регулярно в пакувальній лінії. У цій ситуації, упаковки притискаються одна до іншої і можуть трохи нахилятися або відхилятися відносно конвеєра в наслідок контакту між їх відкривальними пристроями і задньою стінкою сусідньої упаковки, як зображено на Фігурі 2b. В результаті, існує ризик, що одна або більша кількість упаковок падатимуть на конвеєр. Це може спричинити зминання і наповнювальну лінію необхідно зупиняти для вирішення проблеми. Деякі упаковки також можуть випадати з конвеєра внаслідок цього нахилу, призводячи до втрати пакувального матеріалу і продукту. Окрім того, в промисловості відчувається потреба у легкому виявленні бродіння розливного харчового продукту в упаковці і/або протікання повітря (або іншого газу) в упаковку. Документ EP-A-277673 описує герметичну упаковку, яка має чотирикутну верхню стінку, чотирикутну нижню стінку, передню і задню стінку і бічні стінки. Верхня стінка не має відкривального пристрою. 2 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 З‘єднувальна ділянка між кожними двома сусідніми стінками, вибраних серед передньої, задньої і чотирьох бічних стінок, сформована двома лініями країв, які з‘єднують між собою відповідні пари кутів верхньої і нижньої стінки. Передня стінка проходить між передніми краями верхньої і нижньої стінки. Задня стінка проходить між задніми краями верхньої і нижньої стінки. Дві лінії країв з‘єднуються між собою у їх верхньому і нижньому кінці, проте розташовані на відстані одна від іншої між цими кінцями. Лінії країв проходять плавно із загинанням всередину упаковки для формування між ними з‘єднувальної стінки. Документ WO-A-2009/030910 описує упаковку, яка має верхню і нижню стінку, передню і задню стінку та дві бічні стінки. Верхня стінка нахилена відносно бічних стінок і до нижньої стінки. В першому варіанті виконання, передній край верхньої стінки, який співпадає з верхнім краєм передньої стінки, є кривим. В другому варіанті виконання, упаковка має виїмку для приймання носа споживача, який п‘є безпосередньо з горлечка. Виїмка сформована лінзоподібною ділянкою в листовому пакувальному матеріалі, з якого виготовляється упаковка. ОПИС ВИНАХОДУ Тому, задачею представленого винаходу є надання герметичної упаковки для харчового продукту, яка усуває принаймні один вищезгаданий недолік, пов‘язаний з відомими упаковками, і зберігає, у той же час, кількість стінок відомих упаковок. Згідно з представленим винаходом, надається герметична упаковка для розливних харчових продуктів за п. 1 формули винаходу. Іншою задачею представленого винаходу є надання листового пакувального матеріалу для виготовлення герметичних упаковок з розливними харчовими продуктами за п. 13 формули винаходу. Іншою задачею представленого винаходу є надання способу формування герметичної упаковки для розливного харчового продукту за п. 22 формули винаходу. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Два переважні необмежувальні варіанти виконання представленого винаходу будуть описуватися у вигляді прикладу з посиланням на супровідні креслення, на яких: Фігура 1 зображає чергу відомих герметичних упаковок, які були описані у вступній частині даного опису; Фігура 2a зображає відомі герметичні упаковки з Фігури 1, поміщені в коробку; Фігура 2b зображає відомі упаковки в черзі, коли вони випадають з конвеєра; Фігура 3 зображає вид спереду першого варіанта виконання герметичної упаковки для розливного харчового продукту у відповідності з описом представленого винаходу; Фігура 4 зображає вид збоку герметичної упаковки з Фігури 3; Фігура 5 зображає вид в перспективі герметичної упаковки з Фігур 3 і 4; Фігура 6 зображає вид зверху основної частини листового пакувального матеріалу, з якої виготовляють одну упаковку типу, зображеного на Фігурах 3 - 5; Фігура 7 зображає чергу герметичних упаковок типу, зображеного на Фігурах 3 - 5; Фігура 8 зображає вид в перспективі другого варіанта виконання герметичної упаковки для розливного харчового продукту; Фігури 9 і 10 зображають вид спереду і ззаду герметичної упаковки з Фігури 8; Фігура 11 зображає вид зверху основної частини листового пакувального матеріалу, з якої виготовляють одну упаковку типу, зображеного на Фігурах 7 - 10; і Фігура 12 зображає чергу герметичних упаковок типу, зображеного на Фігурах 8 - 10. НАЙКРАЩИЙ ВАРІАНТ ВИКОНАННЯ ВИНАХОДУ Цифра 1 на Фігурі 3 вказує в цілому герметичну упаковку для розливних харчових продуктів, яка виготовляється з багатошарового листового пакувального матеріалу 2 (Фігура 6) і може оснащуватися здатним до потворного закривання відкривальним пристроєм 3 (зображеним на Фігурі 7), переважно виготовленим з пластичного матеріалу. Відкривальний пристрій 3 кріпиться до упаковки 1 традиційними кріпильними засобами, такими як клеї, або технологіями кріплення, такими як мікрополум‘я, індукування електричного струму, ультразвук, лазер або іншими технологіями термозварювання. Посилаючись на Фігуру 3, бачимо, що упаковка 1 має: - чотирикутну (у зображеному прикладі прямокутну або квадратну) верхню стінку; - чотирикутну (у цьому випадку, прямокутну або квадратну) нижню стінку 6, яка розташована навпроти верхньої стінки 5; - плоску задню стінку 7, яка розташована між верхньою стінкою 5 і нижньою стінкою 6; 3 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 - передню стінку 8, яка розташована між верхньою стінкою 5 і нижньою стінкою 6, і навпроти задньої стінки 7; і - дві бічні стінки 9, які розташовані навпроти одна до іншої і між верхньою стінкою 5 і нижньою стінкою 6, та між задньою і передньою стінкою 7, 8. Бічні стінки 9 проходять від передньої стінки 8 до задньої стінки 7. Передня стінка 8 і задня стінка 7 примикають до обох бічних стінок 9. Нижня стінка 6 має два паралельні один до іншого горизонтальні краї 10, 11 і два горизонтальні краї 12, розташовані між краями 10, 11 і ортогональні до них. Краї 12 паралельні між собою. Стінка 5 має два протилежні один до іншого і паралельні один до іншого горизонтальні краї 15, 16. Точніше, горизонтальні краї 15, 16 паралельні і проходять відповідно над краями 10, 11. Краї 15, 16 є прямолінійними. Стінка 5 також має два краї 17, які проходять між краями 15,16 і паралельні один до іншого. Краї 17 розташовані над відповідними краями 12. Зокрема, відстань між краями 11, 16 більша за відстань між краями 10, 15. Іншими словами, висота задньої стінки 7 більша за висоту передньої стінки 8. Краї 10, 11 і 12 формують площину; верхня стінка 5 нахилена відносно такої площини і проходить донизу, починаючи від краю 16 до краю 15. Задня стінка 7 проходить між краями 11, 16 і має два вертикальні краї 18a, 18b, які паралельні один до іншого і проходять між краями 11, 16. Передня стінка 8 проходить між краями 10, 15 і має два краї 19, 20, які проходять між краями 10, 15. Кожна бічна стінка 9 обмежена краєм 12, 17, відповідним краєм 18a; 18b, і відповідним краєм 19; 20. Краї 19, 20 є тільки краями, які проходять між краями 10, 15. Краї 19, 20 є різними і відокремленими один від іншого, тобто, вони не мають жодної спільної точки. Край 19 обмежує як передню стінку 8 так і одну бічну стінку 9. Край 20 обмежує як передню стінку 8 так і іншу бічну стінку 9. Краї 10, 15 визначають теоретичну площину P, яка перпендикулярна до нижньої стінки 6, паралельна до задньої стінки 7 і орієнтована вертикально, коли упаковка 1 стоїть на поверхні своєю нижньою стінкою 6. Упаковка 1 також має верхній поперечний зварний шов 21 і нижній поперечний зварний шов (не зображений), який перетинає відповідну верхню і нижню стінку 5, 6. Зварний шов 21 ділить верхню стінку 5 на дві частини 22, 23, одна з яких (22), яка примикає до передньої стінки 8 і обмежена краєм 15, формує ділянку для потенційного кріплення відкривального пристрою 3, тоді як інша частина (23), яка примикає до задньої стінки 7 і обмежена краєм 16, містить на центральній лінії, торцеву частину плоского поздовжнього зварного шва 24 упаковки 1. Точніше, зварний шов 24 проходить перпендикулярно між зварним швом 21 і нижнім зварним швом, і по суті вздовж центральної лінії задньої стінки 7. Зварний шов 21 проходить за верхню стінку 5 упаковки 1 у відповідні плоскі по суті трикутні бічні частини 26 пакувального матеріалу, складеного копланарно на відповідні бічні стінки 9 від верхньої стінки 5. Зварний шов 21 також формує по довжині плоске верхнє вухо 30, яке виступає з частин 22, 23 і з бічних частин 26 і складене на частини 23 та на частини 26 по лініям згину, виконаним в його основі. Переважно, краї 19, 20 проходять на протилежній по відношенню до стінки 7 стороні площини P; уся передня стінка 8 проходить на протилежній по відношенню до стінки 7 стороні площини P; а стінки 9 є увігнутими. Детальніше, краї 19, 20 мають, починаючи від краю 15 до краю 10: - відповідні частини 40, 41, які проходять із збільшенням відстані до площини P; і - відповідні частини 42, 43, які проходять із зменшенням відстані до площини P. Іншими словами, краї 19, 20 проходять зовні площини P, беручи до уваги стінку 7. Відстані між краями 19, 20 і площиною P вимірюються ортогонально до такої площини P. Частини 40, 42 з‘єднуються між собою в точці Q, тоді як частини 41, 43 з‘єднуються між собою в точці R (Фігура 3). Іншими словами, кожен край 19, 20 має, починаючи від краю 15 до краю 10, відповідну частину 40, 41, яка проходить із збільшенням відстані до площини P, і відповідну частину 42, 43, яка проходить із зменшенням відстані від такої площини P. 4 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Частини 40, 41 сходяться одна до іншої, тобто відстань між ними зменшується від краю 15 до відрізка S, який з‘єднує точки Q і R. Відрізок S у зображеному варіанті виконання є горизонтальним і розташований на протилежній стороні по відношенню до країв 10, 15 на задній стінці 7. Точки Q, R розташовані на однаковій відстані від краю 10 і на однаковій відстані від краю 15. Відстань між точками Q і R, тобто довжина відрізка S, становить +/- 5% половини відстані між краями 10, 15. Альтернативно, відстань між точками Q і R, тобто довжина відрізка S, становить +/- 5% середньої відстані між краями 10, 15 і відстані між краями 11, 16. Частини 42, 43 сходяться одна до іншої, тобто відстань між ними зменшується від краю 10 до відрізка S. Іншими словами, частини 40, 41 проходять із збільшенням відстані до площини P і з зменшенням відстані між собою, починаючи від краю 15 до відрізка S. Іншим чином, частини 42, 43 проходять із зменшенням відстані до площини P і з збільшенням відстані між собою, починаючи від відрізка S до краю 10. У цей спосіб, краї 19, 20 розташовані на найменшій відстані один від іншого в точках Q і R. Як наслідок форми країв 19, 20, бічні стінки 9 не є плоскими, а сформовані відповідними увігнутими поверхнями, які спершу сходяться одна до іншої, а потім розходяться, починаючи від відповідних країв 17 до відповідних країв 12. Частини 40, 41, 42, 43 у зображеному варіанті виконання є криволінійними. Точніше, краї 19, 20 у зображеному варіанті виконання виконані як параболічні дуги. Стінка 8 є опуклою. Максимальна відстань між стінкою 8 і площиною P досясягається в центральному перерізі упаковки 1, тобто в площині, ортогональній до площини P і розташованій на однаковій відстані від країв 15, 10. Нижня стінка 6 співпадає з проекцією верхньої стінки 5 на площину, ортогональну до вісі D (Фігури 4 і 5). Точніше, вісь D з‘єднує центри стінок 5, 6. Центри стінок 5, 6 співпадають з відповідними точками перетину діагоналей стінок 5, 6. Окрім того, кут нахилу стінки 5 до площини, визначеної краями 10, 11, становить 15 - 20 градусів. Зокрема, такий кут нахилу становить 17 градусів. Передня стінка 8 симетрична відносно криволінійної вісі C, яка з‘єднує центр краю 15, центр відрізка S і центр краю 10. Вісь C лежить і проходить вздовж передньої стінки 8. Вісь C проходить із зростанням відстані до площини P, починаючи від краю 15 до відрізка S, і проходить із зменшенням відстані до площини P, починаючи від відрізка S до краю 15. Вісь C має форму, подібну до форми країв 19, 20. Тому, в зображеному варіанті виконання, вісь C має форму параболічної дуги, хоча можливі інші криві. Усі частини упаковки 1, паралельні площині U (Фігура 4), паралельній нижній стінці 6, між краями 10 і 15 мають однаковий периметр або довжину периметра, оскільки упаковка 1 сформована з циліндричної труби зі сталим діаметром. На верхній стінці 5 упаковка 1 може мати знімну частину (не зображена на Фігурі 6), яка, під час використання, може від‘єднуватися від пакувального матеріалу 2 відкривальним пристроєм 3 для відкривання отвору для розливання, за допомогою якого з упаковки 1 розливають харчовий продукт. Відкривальний пристрій 3 по суті має каркас 51, прикріплений до частини 22 верхньої стінки 5, і кришечку 52, нагвинчену на горлечко, сформоване каркасом 51 (Фігура 7). Пакувальний матеріал 2, з якого виготовляється упаковка 1, має багатошарову структуру, яка містить основний шар, наприклад паперу, для цупкості і ряд ламінувальних шарів, які покривають обидві сторони основного шару. В зображеному прикладі, ламінувальні шари включають перший шар кисненепроникного матеріалу, наприклад алюмінієвої фольги, і ряд других шарів термозварюваного пластичного матеріалу, які покривають обидві сторони основного шару і першого шару. Іншими словами, таке рішення містить послідовно від сторони, яка, врешті решт, формує внутрішню сторону упаковки 1, шар термозварюваного пластичного матеріалу, шар бар‘єрного матеріалу, інший шар термозварюваного пластичного матеріалу, основний шар і інший шар термозварюваного пластичного матеріалу. Внутрішній шар термозварюваного пластичного матеріалу, який контактує з харчовим продуктом, під час використання, може, наприклад, виготовлятися з міцного, зокрема каталізованого металоценом поліетилену високої витяжки з низькою лінійною в‘язкістю (LLD). Зазвичай, шари термозварюваного пластичного матеріалу наносяться на основний шар у розплавленому стані з наступним охолодженням. 5 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як можлива альтернатива, принаймні внутрішні шари пластичного матеріалу можуть передбачатися як попередньо виготовлені плівки, які наносяться на основний шар; ця технологія дозволяє зниження будь-якого ризику формування отворів або тріщин на або навколо знімної частини під час операцій формування для виготовлення герметичної упаковки 1. Літера M на Фігурі 6 вказує основну частину пакувального матеріалу 2, з якої виготовляють упаковку 1, і яка може бути попередньо вирізаною заготовкою або частиною полотна пакувального матеріалу, який містить послідовність частин M. В першому випадку, основну частину M складають на відомому формувальному валі (не зображений), заповнюють харчовим продуктом і герметизують зверху і знизу для формування упаковки 1. В другому випадку, полотно пакувального матеріалу 2, яке містить послідовність основних частин M: - складають з одержанням вертикальної труби, яка має сталий коловий периметр; - безперервно заповнюють харчовим продуктом; і - зварюють в поперечному напрямі та розрізають на основні частини M, які потім складають для формування відповідних упаковок 1. Основна частина M має схему 60 згину, тобто ряд ліній згину, які визначають відповідні лінії складання, по яким складають пакувальний матеріал 2 для формування кінцевої упаковки 1. Важливо зазначити, що термін «лінії згину» використовується в представленому описі для ліній, вздовж яких складається основна частина M для формування відповідної упаковки 1, 1'. Зокрема, декоративні лінії не є лініями згину в значенні представленого опису. Схема 60 згину по суті містить: - поперечну лінію 63 згину для формування країв 10, 11, 12 кінцевої упаковки 1; - ламану поперечну лінію 67 згину для формування країв 15, 16, 17 кінцевої упаковки 1; - пару поперечних ліній 61, 62 згину для надання можливості складання верхнього зварного шва 21 і нижнього зварного шва; - пару поздовжніх ліній 65, 66a згину, які мають відповідні основні частини 86, 87, пристосовані до формування відповідних країв 18a, 18b кінцевої упаковки 1; - пару поздовжніх ліній 68, 69 згину, які відокремлені одна від іншої, розташовані на одній осі і мають відповідно внутрішнi кінцеві точки 100, 101; - пару поздовжніх ліній 70, 71 згину, які відокремлені одна від іншої, розташовані на одній осі, паралельні відповідним лініям 68, 69 згину і мають відповідні внутрішні кінцеві точки 102, 103; - пару ліній 120, 121 згину для формування відповідних країв 19, 20 кінцевої упаковки 1; і - торцеву ділянку 60, яка приварюється до протилежного краю 64 основної частини M для формування циліндра. Лінії 63, 61, 62 згину паралельні одна до іншої і ортогональні до ліній 65, 66a згину. Зокрема, лінія 63 згину містить перший відрізок 80, який проходить між краєм 64 схеми 60 згину і лінією 65 згину; - другий відрізок 81, який проходить між лінією 65 згину і кінцевою точкою 100 лінії 68 згину; - третій відрізок 82, який проходить між кінцевою точкою 100 лінії 68 згину і верхньою кінцевою точкою 102 лінії 70 згину; - четвертий відрізок 83, який проходить між кінцевою точкою 102 лінії 70 згину і лінією 66a згину; і - п‘ятий відрізок 84, який проходить між лінією 66a згину і торцевою ділянкою 66b. Лінія 67 згину містить: - перший відрізок 90, який паралельний першому відрізку 80 лінії 63 згину і проходить між краєм 64 і лінією 65 згину; - другий відрізок 91, який нахилений відносно другого відрізку 81 лінії 63 згину і проходить між лінією 65 згину і кінцевою точкою 101 лінії 69 згину; - третій відрізок 92, який паралельний третьому відрізку 82 лінії 63 згину і проходить між кінцевою точкою 101 і кінцевою точкою 103 лінії 71 згину; - четвертий відрізок 93, який нахилений відносно третього відрізку 83 лінії 63 згину і проходить між кінцевою точкою 103 лінії 71 згину і лінією 66a згину; і - п‘ятий відрізок 94, який проходить між лінією 66a згину і торцевою ділянкою 66b. Окрім того, схема 60 згину містить: - дві пари ліній 110, 111 і 112, 113 згину, пристосовані до формування відповідних верхніх стулок 26 кінцевої упаковки 1; і - дві пари ліній 114, 115 і 116, 117 згину, пристосовані до формування нижніх стулок кінцевої упаковки 1 (не зображені на Фігурах 3 - 5). 6 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 Точніше, нижні стулки складаються на стінку 6 кінцевої упаковки 1. Лінія 110 (112; 115; 117) згину проходить між кінцевою точкою 101 (103; 100; 102) і центром відрізка лінії 61 (61; 62; 62) згину, розташованої між лінями 65, 69 (66a, 71; 65, 68; 66a, 70) згину. Лінія 111 (113; 114; 116) згину проходить між точкою перетину ліній 65, 67 (66a, 67; 65, 63; 66a, 63) згину і центром відрізка лінії 61 (61; 62; 62) згину, розташованої між лініями 65 і 69 (66a, 71; 65, 68; 66a, 70) згину. Кінцеві точки 100, 101 з‘єднуються теоретичним розрахунковим відрізком 105 (зображений пунктирною лінією на Фігурі 6, але не представлений на основній частині M), а кінцеві точки 102, 103 з‘єднуються теоретичними розрахунковими відрізками 106 (зображені пунктирною лінією на Фігурі 6, але не представлені на основній частині M). Переважно, лінії 120, 121 згину проходять на ділянці 123, яка є прямокутною у зображеному варіанті виконання і обмежена відрізком 82 лінії 63 згину, відрізком 92 лінії 67 згину і теоретичними розрахунковими відрізками 105, 106. Детальніше, лінії 120, 121 згину містять відповідні перші кінці, які співпадають з кінцевими точками 100, 102, і другі кінці 124, 125, протилежні до перших кінців, які розташовані на певній відстані від відповідних кінцевих точок 101, 103 ліній 69, 71 згину. Лінія 120 згину є тільки лінією згину, яка виходить з однієї (100) з кінцевих точок 100, 101 і проходить до іншої (101) з кінцевих точок 100, 101. Саме у цей спосіб лінія 121 згину є тільки лінією згину, яка виходить з однієї (102) з кінцевих точок 102, 103 і проходить до іншої (103) з кінцевих точок 102, 103. Лінії 120, 121 згину є різними і відокремлені одна від іншої, тобто вони не мають спільних точок. Лінії 120, 121 згину спершу сходяться одна до іншої, а потім розходяться між собою, починаючи від кінцевих точок 100, 102 ліній 68, 70 згину до відповідних других кінців 124, 125. Лінії 120, 121 згину спершу проходять із збільшенням відстані до відповідних теоретичних розрахункових відрізків 105, 106, а потім проходять із зменшенням відстані до відповідних теоретичних розрахункових відрізків 105, 106, починаючи від кінцевих точок 100, 102 ліній 68, 70 згину до відповідних других кінців 124, 125. Лінії 120, 121 згину проходять також симетрично відносно осі B, яка з‘єднує центри відрізків 82, 92. Вісь В у зображеному варіанті виконання є вертикальною. Основна частина M має сталу ширину, вимірювану ортогонально до вісі B. У цей спосіб можна формувати трубу з пакувального матеріалу, з якої після складання одержують упаковки 1, 1'. Лінії 120, 121 згину є криволінійними. Точніше, лінії 120, 121 згину у зображеному варіанті виконання є параболічними дугами. Позиція 1' на Фігурах 8 - 10 і 12 вказує другий варіант виконання герметичної упаковки у відповідності з представленим винаходом; герметичні упаковки 1,1' подібні одна до іншої, при цьому наступний опис обмежується відмінностями між ними і використовує однакові позиційні позначення там, де можливо, для ідентичних або відповідних частин. Герметична упаковка 1' відрізняється від герметичної упаковки 1 тим, що краї 18a', 18b' розташовані на протилежній відносно стінки 8 стороні теоретичної розрахункової площини T', визначеної краями 11, 16, і тим, що уся стінка 7' розташована на протилежній відносно стінки 8 стороні площини T' (Фігура 12). Стінка 7' є, зокрема, опуклою. Краї 18a', 18b' є тільки краями, які проходять між краями 11, 16. Краї 18a', 18b' є різними і відокремлені один від іншого, тобто, вони не мають якоїсь спільної точки. Край 18a' обмежує як задню стінку 7 так і одну бічну стінку 9. Край 18b' обмежує як задню стінку 7 так і одну бічну стінку 9. Площина T' у зображеному варіанті виконання паралельна площині P. Детальніше, краї 18a', 18b' мають, починаючи від краю 16 до краю 11 (Фігура 10): - відповідні частини 45', 46', які проходять із збільшенням відстані до площини T' і сходяться одна до іншої, тобто відстань між ними зменшується; і - відповідні частини 47', 48', які проходять із зменшенням відстані до площини T' і розходяться між собою, тобто відстань між ними зростає. Відстань між краями 18a', 18b' і площиною T' вимірюється в напрямі, ортогональному до такої площини T'. Частини 45', 47' і 46', 48' з‘єднуються між собою відповідно в точках W', Z', які з‘єднуються теоретичним розрахунковим відрізком V'. 7 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відрізок V' у зображеному варіанті виконання є горизонтальним і розташований на протилежній відносно стінки 8 стороні країв 11,16, і паралельний з шаховим розташуванням відносно країв 11, 16. Частини 45', 46', 47', 48' у зображеному варіанті виконання є криволінійними. Точніше, краї 18a', 18b' у зображеному варіанті виконання є параболічними дугами. Для країв 18a', 18b' можливі інші криві або форми. Задня стінка 7' симетрична відносно криволінійної вісі A', яка з‘єднує центр краю 16, центр відрізка V' і центр краю 11. Вісь A' проходить із зростанням відстані до площині T', починаючи від краю 16 до відрізка V', і проходить із зменшенням відстані до площини T', починаючи від відрізка V' до краю 16. Вісь A' має подібну форму країв 18a', 18b' і, тому, у зображеному варіанті виконання має форму параболічної дуги. Максимальна відстань від стінки 7' до площини T' досягається в центральному перерізі упаковки 1', тобто в площині, ортогональній до площини T', і розташованій на однаковій відстані від країв 16, 11. Упаковка 1' також відрізняється від упаковки 1 тим, що відкривальний пристрій 3' по суті має каркас 51', який охоплює з двох сторін край 15 і має дві кріпильні частини 53a', 53b', орієнтовані під наперед встановленим кутом одна до іншої (Фігура 8). Кришечка 52' знімним чином встановлена на горлечко каркаса 51'. Точніше, частина 53a' накладена на частину 22 верхньої стінки 5, тоді як частина 53b' накладена на ділянку передньої стінки 8, яка примикає до краю 15. Літера M' на Фігурі 11 вказує другий варіант виконання основної частини пакувального матеріалу 2', з якої виготовляють упаковку 1', при цьому основні частини пакувального матеріалу 2, 2' для виготовлення двох різних упаковок 1,1' подібні одна до іншої, причому наступний опис обмежується відмінностями між ними і використовує однакові позиційні позначення там, де можливо, для ідентичних або відповідних частин. Основна частина пакувального матеріалу 2' відрізняється від основної частини пакувального матеріалу 2 тим, що схема 60' згину не містить лінії 65 згину. Окрім того, схема 60' згину містить замість лінії 65 згину: - відрізок 186', який проходить від кінцевої точки 187' відрізка 80 на протилежній стороні лінії 67 згину і ортогонально до відрізка 80; і - відрізок 191', який проходить від кінцевої точки 188' відрізка 90 на протилежній стороні лінії 63 згину і ортогонально до відрізка 90. Кінцева точка 187' є спільною для відрізків 80, 186', а кінцева точка 188' є спільною для відрізків 90, 191'. Окрім того, основна частина пакувального матеріалу 2' відрізняється від основної частини пакувального матеріалу 2 тим, що вона не містить лінії 66a згину. Схема 60' згину містить замість лінії 66a згину: - відрізок 192', який проходить від кінцевої точки 189' відрізка 84 на протилежній стороні лінії 67 згину і ортогонально до відрізка 84; - відрізок 193', який проходить від кінцевої точки 190' відрізка 93 на протилежній стороні лінії 63 згину і ортогонально до відрізка 94. Кінцева точка 189' є спільною для відрізків 84, 192', а кінцева точка 190' є спільною для відрізків 94, 193'. Кінцеві точки 187', 188' з‘єднані теоретичним розрахунковим відрізком 180' (зображений пунктирною лінією на Фігурі 11, але відсутній на основній частині M), а кінцеві точки 189', 190' з‘єднані теоретичним розрахунковим відрізком 181' (зображений пунктирною лінією на Фігурі 11). Схема 60' згину, врешті решт, містить: - лінію 182' згину, яка проходить між кінцевими точками 187', 188' і пристосована до формування краю 18a' кінцевої упаковки 1'; і - лінію 183' згину, яка проходить між кінцевими точками 189', 190' і пристосована до формування краю 18b' кінцевої упаковки 1'. Точніше, лінія 182' згину виходить з кінцевої точки 187' і проходить до кінцевої точки 188'. Іншим чином, лінія 183' згину виходить з кінцевої точки 189' і проходить до кінцевої точки 190'. Детальніше, лінії 182', 183' згину містять відповідні перші кінці, які співпадають, відповідно, з кінцевими точками 187', 189', і другі кінці, які розташовані на певній відстані від відповідних кінцевих точок 188', 190'. Переважно, лінія 182' згину проходить на ділянці 184', обмеженій відрізками 80, 90, відрізком 85 краю 64, розташованого між відрізками 80, 90, і теоретичним розрахунковим відрізком 180', а 8 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 лінія 183' згину проходить на ділянці 185', обмеженій відрізками 84, 94, відрізком 88 вздовж ділянки 66b краю і теоретичним розрахунковим відрізком 181'; лінія 182' згину є тільки лінією згину, яка виходить з однієї (187') з кінцевих точок 187', 188' і проходить до іншої (188) з кінцевих точок 187', 188'. У той же самий спосіб, лінія 183' згину є тільки лінією згину, яка виходить з однієї (189') з кінцевих точок 189', 190' і проходить до іншої (190) з кінцевих точок 189', 190'. Лінії 182', 183' згину відокремлені одна від іншої, тобто, вони не мають спільних точок. Ділянки 184', 185' у зображеному варіанті виконання є прямокутними. Детальніше, лінія 182' (183') згину спершу сходиться до відрізка 85 (88), а потім розходиться від такого відрізка 85 (88), починаючи від кінцевих точок 188' (190') до кінцевих точок 187' (189'). Лінія 182' (183') згину спершу проходить із збільшенням відстані до теоретичного розрахункового відрізка 180' (181'), а потім проходить із зменшенням відстані до теоретичного розрахункового відрізка 180' (181'), починаючи від кінцевих точок 188' (190') до кінцевих точок 187' (189'). Лінії 182', 183' згину є криволінійними і, у зображеному варіанті виконанні, є параболічними дугами. Як наслідок, схема 60' згину містить першу ділянку і другу ділянку, пристосовану для формування задньої стінки 7' кінцевої упаковки 1' зразу ж після складання заготовки M' вздовж відрізків 90, 94 і ліній 181', 182' згину і приварювання краю 85 до торцевої ділянки 66b. Зокрема, перша ділянка обмежена відрізками 80, 85, 90 і лінією 182' згину, яка має точку Q, тоді як друга ділянка обмежена відрізками 84, 94, 88 і лінією 183' згину, яка містить точку R. Переваги упаковки 1,1' і листового пакувального матеріалу 2, 2', і способу формування упаковки 1, 1' згідно з представленим винаходом стануть зрозумілими з подальшого опису. Зокрема, упаковку 1,1' легко захоплювати, зокрема, коли вона стоїть між декількома іншими подібними упаковками 1,1'. Фактично, коли декілька упаковок 1, 1' розміщуються одна поруч з іншою, як, наприклад, на полиці торгівельної точки, то вузька частина упаковок, яка є наслідком центрального звуження передніх стінок 8 (і задніх стінок 7', якщо такі є), полегшує вставляння пальця з кожної сторони і піднімання окремої упаковки 1,1'. Присутність такого зазору є наслідком того факту, що передня стінка 8 проходить на протилежній стороні площини P відносно задньої стінки 7, 7', Окрім того, внаслідок того факту, що кожна упаковка 1, 1' не перебуває у повному контакті з сусідніми упаковками 1, 1', повітрю надають можливість циркулювати між такими упаковками 1, 1', таким чином знижуючи вологість, яка оточує їх. В результаті, упаковки 1, 1' зберігаються в особливо гігієнічному середовищі. Окрім того, навіть, коли вони мають відкривальний пристрій 3, 3', який виступає за задню стінку 7, упаковки 1,1' захищені від ушкодження під час зберігання і/або транспортування в певній кількості рядів у коробці або при транспортуванні на конвеєрі пакувальної установки. Як наслідок, коли упаковки 1, 1' розташовані рядами, наприклад в коробці, для зберігання і/або транспортування, навіть, якщо передня стінка 8 другої упаковки 1,1' контактує із задньою стінкою 7 першої упаковки 1,1', по суті усувається контакт кришечки 52, 52' відкривального пристрою 3, 3' другої упаковки 1, 1' із задньою стінкою 7, 7' першої упаковки 1,1' (Фігури 7 і 12). Відповідно, тиск, який прикладається кришечкою 52, 52' відкривального пристрою 3, 3' до задньої стінки 7, 7' першої упаковки 1, 1', сильно зменшується. Як наслідок, також сильно зменшується ризик від‘єднання кришечки 52, 52' відкривального пристрою 3, 3' в результаті вищезгаданого тиску. Окрім того, по суті усувається прикладання тиску задніми стінками 7, 7' упаковок 1,1', які контактують з внутрішньою стінкою коробки, до такої внутрішньої стінки. Відповідно, також сильно знижується ризик ушкодження упаковок 1,1' в коробці. У випадку формування такими упаковками 1,1' з відкривальним пристроєм 3, 3', прикріпленим до них, черги на конвеєрі, по суті запобігається нахил упаковок 1, 1' одна відносно іншої. У цей спосіб навіть, якщо черга є особливо довгою, то відсутній ризик падіння деяких упаковок 1,1' на конвеєр. Внаслідок того факту, що стінки 9 є увігнутими, упаковка 1, 1' є особливо вигідною. Фактично, стінки 9 створюють простір між упаковками 2, розташованими поруч одна з іншою з відповідними стінками 9, розташованими поруч одна з іншою. Це ефективно перешкоджає появі плісняви в обгорнутій целофановою плівкою тарі і/або дуже складних умов навколишнього середовища. 9 UA 109906 C2 5 10 15 20 25 30 35 Окрім того, дякуючи наявності стінок 9, набагато легше виявити збродженість розливного продукту. У такому випадку, внутрішній тиск буде легко вигинати стінки 9 назовні, роблячи легким виявлення цього факту доступним пристроєм. Окрім того, стінки 9 могли б втрачати свою увігнутість, якщо б повітря (або інший газ) потрапляв би в упаковку 1,1' завдяки нещільній герметизації або мікротріщині. У цьому випадку, це потрапляння повітря (або іншого газу) можна легко виявляти і, таким чином, упаковка 1,1' може викидатися. В обох вищезгаданих випадках, увігнуті стінки 9 створюють малий вакуумний тиск всередині упаковки 1,1', який використовується для вищезгаданих візуалізацій. Нарешті, якщо краї 18a, 18b є кривими, то вони працюють як дуга жорсткості і, тому, здатні протидіяти силі, яка прикладається сусідньою упаковкою 1'. Упаковка 1' надає усі вищевказані переваги навіть, коли вона має відкривальний пристрій 3', який виступає на значну відстань зовні передньої стінки 8. Фактично, не тільки передня стінка 8 упаковки 1' проходить на протилежній стороні площини P відносно задньої стінки 7', але й також задня стінка 7' упаковки 1' проходить на протилежній стороні площини T' відносно передньої стінки 8. У цей спосіб, як зображено на Фігурі 12, зазор, доступний для кришечки 52' відкривального пристрою 3', по суті дорівнює сумі: - відстані між відрізком S і площиною P відповідної упаковки 1'; і - відстані між відрізком V' і площиною T' наступної упаковки 1'. Важливо зазначити, що усі вищезгадані переваги надаються представленим винаходом без зміни чотирикутної форми упаковки 1, 1', тобто упаковкою 1, 1', яка має чотирикутну нижню і верхню стінку 6, 5 і розташовані між ними чотири стінки: передню стінку 8, задню стінку 7, 7' і дві стінки 9 . Ясно, що в пакувальний матеріал 2, 2' і упаковку 1, 1' можуть вноситися зміни, як описано і проілюстровано тут без, однак, виходу за рамки, визначені супровідною формулою винаходу. Зокрема, тільки частина передньої стінки 8, яка примикає до краю 15, могла б проходити на протилежній відносно задньої стінки 7 стороні площини P. Цілком аналогічним способом, тільки частина задньої стінки 7', яка примикає до краю 16, могла б проходити на протилежній відносно передньої стінки 8 стороні площини T'. Окрім того, другі кінці 124, 125 можуть співпадати з кінцевими точками 101, 103. У цьому випадку, лінії 120, 121 згину проходять між відповідними кінцевими точками 100, 102 і відповідними кінцевими точками 101, 103. Цілком аналогічним чином, другі кінці ліній 182', 183' згину можуть співпадати з кінцевими точками 188', 190'. Краї 18a, 18b, 19, 20 і лінії 120, 121, 182', 183' згину можуть не бути параболічними. Наприклад, краї 18a, 18b, 19, 20 і лінії 120, 121, 182', 183' згину можуть мати форму ряду прямих відрізків, з‘єднаних між собою і нахилених один відносно іншого. Нарешті, поздовжній зварний шов упаковки 1, 1' може проходити вздовж стінки, відмінної від задньої стінки 7, 7'. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Герметична упаковка (1, 1') для розливних харчових продуктів, яка має: - чотирикутну нижню стінку (6), яка має протилежні один до іншого перший передній край (10) і другий задній край (11); - чотирикутну верхню стінку (5), яка протилежна до згаданої нижньої стінки (6) і має третій передній край (15) і четвертий задній край (16); - передню стінку (8), яка проходить між згаданими першим і третім краями (10, 15); - задню стінку (7, 7'), яка проходить між згаданими другим і четвертим краями (15, 16); і - протилежні одна до іншої дві бічні стінки (9); при цьому згадані перший і третій краї (10, 15) визначають першу теоретичну розрахункову площину (Р); при цьому згадана передня стінка (8) має п'ятий і шостий краї (19, 20), які протилежні один до іншого і проходять між згаданими першим і третім краями (10, 15); принаймні один край, вибраний серед згаданих п'ятого і шостого передніх країв (19, 20), проходить принаймні частково на протилежній відносно згаданої задньої стінки (7, 7') стороні згаданої першої теоретичної площини (Р); при цьому згадана задня стінка (7, 7') має сьомий і восьмий задні краї (18а, 18b; 18а', 18b'), які протилежні один до іншого і проходять між згаданими другим і четвертим краями (11, 16); 10 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 при цьому згадана передня стінка (8) має принаймні першу ділянку, яка проходить на протилежній відносно згаданої задньої стінки (7, 7') стороні згаданої першої теоретичної площини (Р), яка відрізняється тим, що згадані дві бічні стінки (9) примикають до згаданих передньої і задньої стінок (8; 7, 7') і кожна з яких проходить від згаданих передньої до згаданої задньої стінок (8; 7, 7'); при цьому згаданий п'ятий край (19) обмежує згадану передню стінку (8) і одну згадану бічну стінку (9); при цьому згаданий шостий край (20) обмежує згадану передню стінку (8) та іншу згадану бічну стінку (9); при цьому згаданий сьомий край (18а; 18а') обмежує згадану задню стінку (7) і згадану одну бічну стінку (19); при цьому згаданий восьмий край (18b; 18b') обмежує згадану задню стінку (7) і згадану іншу бічну стінку (19); при цьому згаданий п'ятий край (19) і згаданий шостий край (20) є тільки краями, які проходять між згаданими першим і третім краями (10, 15); при цьому згадані сьомий і восьмий краї (18а; 18b; 18a', 18b') є тільки краями, які проходять між згаданими другим і четвертим краями (11, 16); при цьому відстань між згаданими першим і третім краями (10, 15) менша за відстань між згаданими другим і четвертим краями (11, 16); при цьому згадана верхня стінка (5) нахилена відносно другої площини, визначеної згаданими першим і другим краями (10, 11); при цьому згадані бічні стінки (9) є увігнутими. 2. Герметична упаковка за п. 1, яка відрізняється тим, що згадана перша ділянка згаданої передньої стінки (8) обмежена згаданим третім краєм (15). 3. Герметична упаковка за одним з пп. 1 або 2, яка відрізняється тим, що уся згадана передня стінка (8) проходить на протилежній відносно згаданої задньої стінки (7, 7') стороні згаданої першої теоретичної площини (Р); і/або згадані п'ятий і шостий краї (19, 20) мають відповідні перші частини (40, 41), які проходять із збільшенням відстані до згаданої першої теоретичної розрахункової площини (Р), починаючи від згаданого третього краю (15) до згаданого першого краю (10). 4. Герметична упаковка за п. 3, яка відрізняється тим, що згадані п'ятий і шостий краї (19, 20) додатково мають відповідні другі частини (42, 43), які з'єднані з відповідними першими частинами (40, 41) і проходять, на протилежній стороні, до згаданих відповідних перших частин (40, 41) від згаданого першого краю (10); при цьому згадані другі частини (42, 43) проходять із збільшенням відстані до згаданої першої теоретичної розрахункової площини (Р), починаючи від згаданого першого краю (10) до згаданих перших частин (40, 41). 5. Герметична упаковка за п. 4, яка відрізняється тим, що згадані перші і другі частини (40, 41; 42, 43) з'єднуються у першій і другій точках (Q, R), при цьому згадані перша і друга точки (Q, R) розташовані на однаковій відстані від згаданих першого і третього країв (10, 15) і з'єднані відрізком (S); при цьому згадані перші частини (40, 41) сходяться одна до іншої від згаданого третього краю (15) до згаданого відрізка (S); при цьому згадані другі частини (42, 43) сходяться одна до іншої від згаданого першого краю (10) до згаданого відрізка (S). 6. Герметична упаковка за п. 5, яка відрізняється тим, що згадана передня стінка (8) проходить симетрично по осі (С), яка з'єднує центр згаданого першого краю (10), центр згаданого відрізка (S) і центр згаданого третього краю (15). 7. Герметична упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що згадані п'ятий і шостий краї (19, 20) відокремлені один від іншого і відрізняються один від іншого; і/або згадані другий і четвертий краї (11, 16) визначають третю розрахункову теоретичну площину (T'); при цьому згаданий сьомий і згаданий восьмий задній краї (18а, 18b; 18a', 18b') протилежні один до іншого і проходять між згаданими другим і четвертим краями (11, 16); при цьому принаймні один край, вибраний серед згаданого сьомого і восьмого країв (18а', 18b'), проходить принаймні частково на протилежній відносно згаданої передньої стінки (8) стороні згаданої третьої теоретичної площини (Т'). 8. Герметична упаковка за п. 7, яка відрізняється тим, що згадані сьомий і восьмий краї (18а, 18b; 18a', 18b') відрізняються один від іншого і відокремлені один від іншого. 11 UA 109906 C2 5 10 15 20 25 30 35 40 45 50 55 60 9. Герметична упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що частини згаданої упаковки (1, 1') у четвертій площині (U) мають сталий периметр, при цьому згадана четверта площина (U) паралельна згаданій нижній стінці (6), при цьому кут між згаданою першою площиною і згаданою верхньою стінкою (5) становить 15-20 градусів; і/або згадана задня стінка (7, 7') є плоскою або опуклою. 10. Листовий пакувальний матеріал (Μ, Μ') для виготовлення герметичної упаковки (1, 1') з розливним харчовим продуктом, який має: - принаймні одну першу лінію (67) згину і одну другу лінію (63) згину; при цьому згадана перша лінія (67) згину має перший відрізок (92), який пристосований до формування першого переднього краю (15) верхньої стінки (5) згаданої кінцевої упаковки (1, 1'); при цьому згадана друга лінія (63) згину має другий відрізок (82), який пристосований до формування другого переднього краю (10) нижньої стінки (6) згаданої кінцевої упаковки (1, 1'); при цьому згаданий листовий пакувальний матеріал (Μ, Μ') додатково має: - третю лінію (65, 182') згину, яка проходить між відповідними третіми відрізками (90, 80) згаданої першої і другої лінії (67, 63) згину; і - четверту лінію (66а, 183') згину, яка проходить між відповідними четвертими відрізками (94, 84) відповідно згаданої першої і другої лінії (67, 63) згину; причому згадана перша лінія (67) згину додатково має п'ятий відрізок (91), розташований між згаданими першим і відповідним третім відрізками (92, 90), і шостий відрізок (93), розташований між відповідними згаданими першим і четвертим відрізками (92, 94); при цьому згадана друга лінія (63) згину додатково має сьомий відрізок (81), розташований між згаданим другим і згаданим відповідним третім відрізками (82, 80), і восьмий відрізок (83), розташований між згаданим другим і згаданим відповідним четвертим відрізками (82, 84); при цьому згадані третя і четверта лінії (65, 182'; 66а, 183') згину, і згадані третій і четвертий відрізки (90, 80; 94, 84) пристосовані до обмеження задньої стінки (7, 7') згаданої упаковки (1, 1') після складання згаданого пакувального матеріалу (Μ, Μ') вздовж згаданих третьої і четвертої ліній (65, 182'; 66а, 183') згину, і вздовж згаданих третього і четвертого відрізків (90, 80; 94, 84); при цьому згадані третій і четвертий відрізки (90; 94) згаданої першої лінії (67) згину пристосовані до формування першого заднього краю (16) згаданої кінцевої упаковки (1, 1'); при цьому згадані третій і четвертий відрізки (80; 84) згаданої другої лінії (63) згину пристосовані до формування другого заднього краю (11) згаданої кінцевої упаковки (1, 1'); при цьому згаданий пакувальний матеріал (Μ, Μ') має п'яту і шосту лінії (120, 121) згину, які проходять принаймні частково по першій ділянці (123), яка обмежена першим і другим розрахунковими теоретичними відрізками (105, 106), і згаданими першим і другим відрізками (92, 82); при цьому згаданий перший розрахунковий теоретичний відрізок (105) проходить між першим кінцем (100) згаданого другого відрізка (82) і другим кінцем (101) згаданого першого відрізка (92); при цьому згаданий другий розрахунковий теоретичний відрізок (106) проходить між третім кінцем (102) згаданого другого відрізка (82), протилежним до згаданого першого кінця (100), і четвертим кінцем (103) згаданого першого відрізка (92), протилежним до згаданого другого кінця (101); при цьому згадана п'ята і шоста лінія (120, 121) згину і згадані другий і перший відрізки (82, 92) пристосовані до обмеження передньої стінки (8) згаданої упаковки (1, 1') після складання згаданого пакувального матеріалу (М, М') вздовж згаданої п'ятої і шостої ліній (120, 121) згину і згаданих другого і першого відрізків (82, 92), який відрізняється тим, що відстань між згаданим третім і згаданим четвертим відрізками (90, 80; 94, 84) більша за відстань між згаданими першим і другим відрізками (92, 82) так, що відстань між згаданим першим заднім краєм (16) і згаданим другим заднім краями (11) більша за відстань між згаданим першим переднім краєм (15) і згаданим другим переднім краями (10) згаданої кінцевої упаковки (1); при цьому згадані п'ятий і сьомий відрізки (91, 81), згадана п'ята лінія (120) згину і принаймні одна частина згаданої третьої лінії (65, 182') згину пристосовані до формування першої бічної увігнутої стінки (9), яка проходить від згаданої передньої стінки (8) до згаданої задньої стінки (7, 7') згаданої упаковки (1, 1') після складання згаданого пакувального матеріалу (Μ, Μ') вздовж згаданої п'ятої лінії (120) згину, згаданих п'ятого і сьомого відрізків (91, 81) і згаданої принаймні однієї частини згаданої третьої лінії (65, 182') згину; при цьому згадані шостий і восьмий відрізки (93, 83), згадана шоста лінія (121) згину і принаймні одна частина згаданої четвертої лінії (66а, 183') згину пристосовані до формування другої бічної увігнутої стінки (9), яка проходить від згаданої передньої стінки (8) до згаданої задньої стінки (7, 7') згаданої упаковки (1, 1') після складання згаданого пакувального матеріалу (Μ, Μ') вздовж 12 UA 109906 C2 5 10 15 20 25 30 35 згаданої шостої лінії (121) згину, згаданих шостого і восьмого відрізків (93, 83) і згаданої принаймні однієї частини згаданої четвертої лінії (66а, 183') згину; при цьому згадана п'ята лінія (120) згину є тільки лінією згину, яка проходить від одного кінця (100), вибраного серед згаданих першого і другого кінців (100, 101), до іншого кінця (101), вибраного серед згаданих першого і другого кінців (100, 101); причому згадана шоста лінія (121) згину є тільки лінією згину, яка проходить від одного кінця (102), вибраного серед згаданих третього і четвертого кінців (102, 103), до іншого кінця (103), вибраного серед згаданих третього і четвертого кінців (102, 103). 11. Листовий пакувальний матеріал за п. 10, який відрізняється тим, що згадані третій і четвертий відрізки (80, 90; 84, 94) розташовані на протилежній стороні осі (В), яка з'єднує центр згаданого першого відрізка (92) і центр згаданого другого відрізка (82). 12. Листовий пакувальний матеріал за одним з пп. 10 або 11, який відрізняється тим, що згадані п'ята і шоста лінії (120, 121) згину повністю проходять по згаданій першій ділянці (123). 13. Листовий пакувальний матеріал за будь-яким із пп. 10-12, який відрізняється тим, що згадані п'ята і шоста лінії (120, 121) згину спершу збігаються одна з іншою, а потім розходяться, починаючи від згаданого першого відрізка (92) до згаданого другого відрізка (82). 14. Листовий пакувальний матеріал за будь-яким із пп. 10-13, який відрізняється тим, що згадані п'ята і шоста лінії (120, 121) згину симетричні відносно осі (В), яка з'єднує центр згаданого першого відрізка (92) і центр згаданого другого відрізка (82). 15. Листовий пакувальний матеріал за будь-яким із пп. 10-14, який відрізняється тим, що: згадана третя лінія (182') згину проходить принаймні частково по другій ділянці (184'), яка обмежена третім розрахунковим теоретичним відрізком (180'), згаданими третіми відрізками (90, 80) і першим краєм (64) згаданого листового пакувального матеріалу (М'); згадана четверта лінія (183') згину проходить принаймні частково по третій ділянці (185'), яка обмежена згаданим четвертим розрахунковим теоретичним відрізком (181'), згаданими четвертими відрізками (94, 84) і другим краєм згаданого листового пакувального матеріалу (М'), протилежним до згаданого першого краю (64); згаданий третій розрахунковий теоретичний відрізок (180') проходить між п'ятим кінцем (188') згаданого третього відрізка (90) згаданої першої лінії (67) згину і шостим кінцем (187') згаданого третього відрізка (80) згаданої другої лінії (63) згину; згаданий четвертий розрахунковий теоретичний відрізок (181') проходить між сьомим кінцем (190') згаданого четвертого відрізка (94) згаданої першої лінії (67) згину і восьмим кінцем (189') згаданого четвертого відрізка (84) згаданої другої лінії (63) згину; і/або згадана третя лінія (182') згину є тільки лінією (182') згину, яка проходить від одного кінця (187'), вибраного серед згаданих шостого і п'ятого кінців (187', 188'), до іншого кінця (188'), вибраного серед згаданих шостого і п'ятого кінців (187', 188'); при цьому згадана четверта лінія (183') згину є тільки лінією (183') згину, яка проходить від одного кінця (189'), вибраного серед згаданих сьомого і восьмого кінців (189', 190'), до іншого кінця (190'), вибраного серед згаданих сьомого і восьмого кінців (189', 190'). 13 UA 109906 C2 14 UA 109906 C2 15 UA 109906 C2 16 UA 109906 C2 17 UA 109906 C2 18 UA 109906 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
