Система контролю витрат матеріалу для аграрних робіт, зокрема засобів захисту рослин

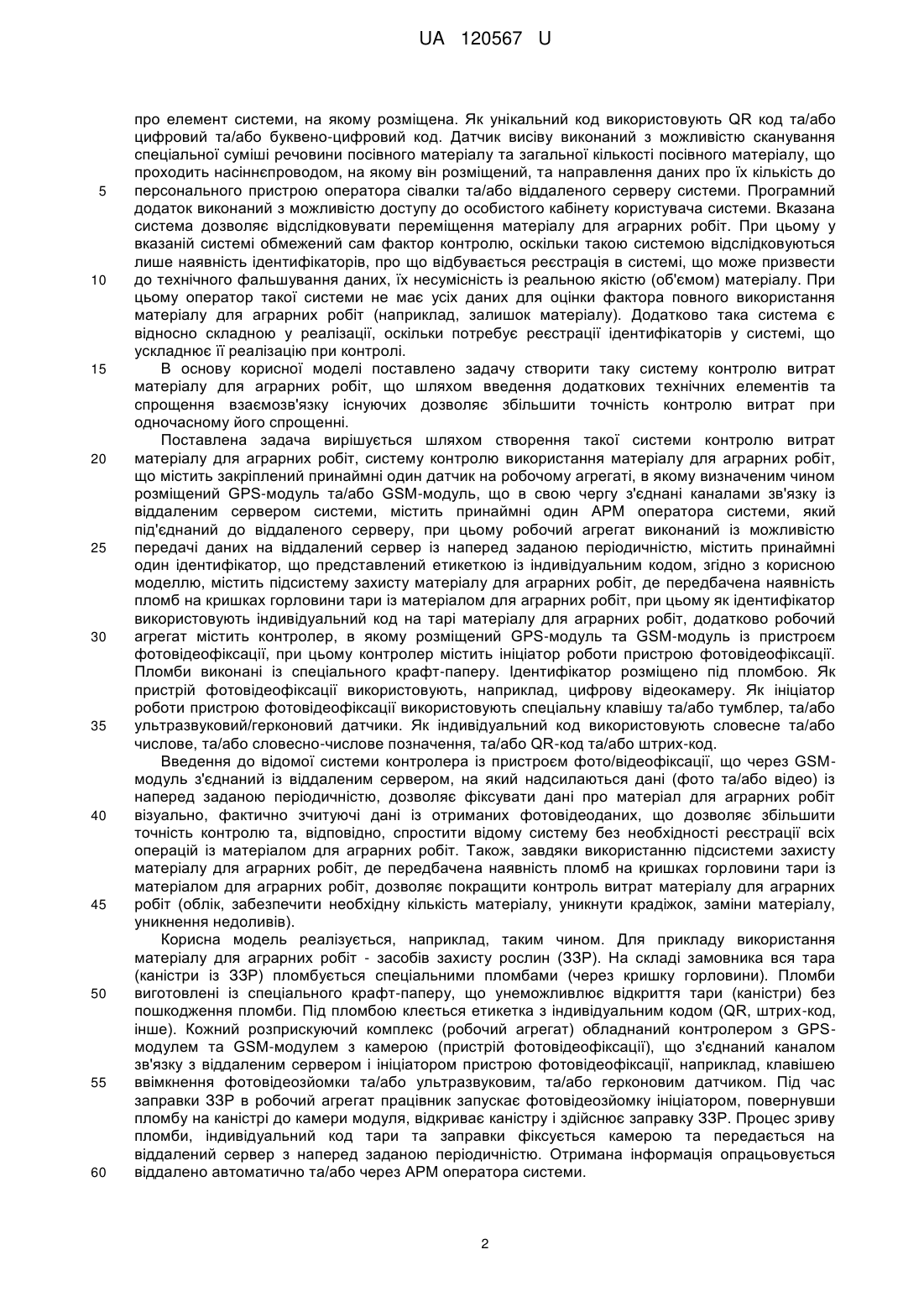

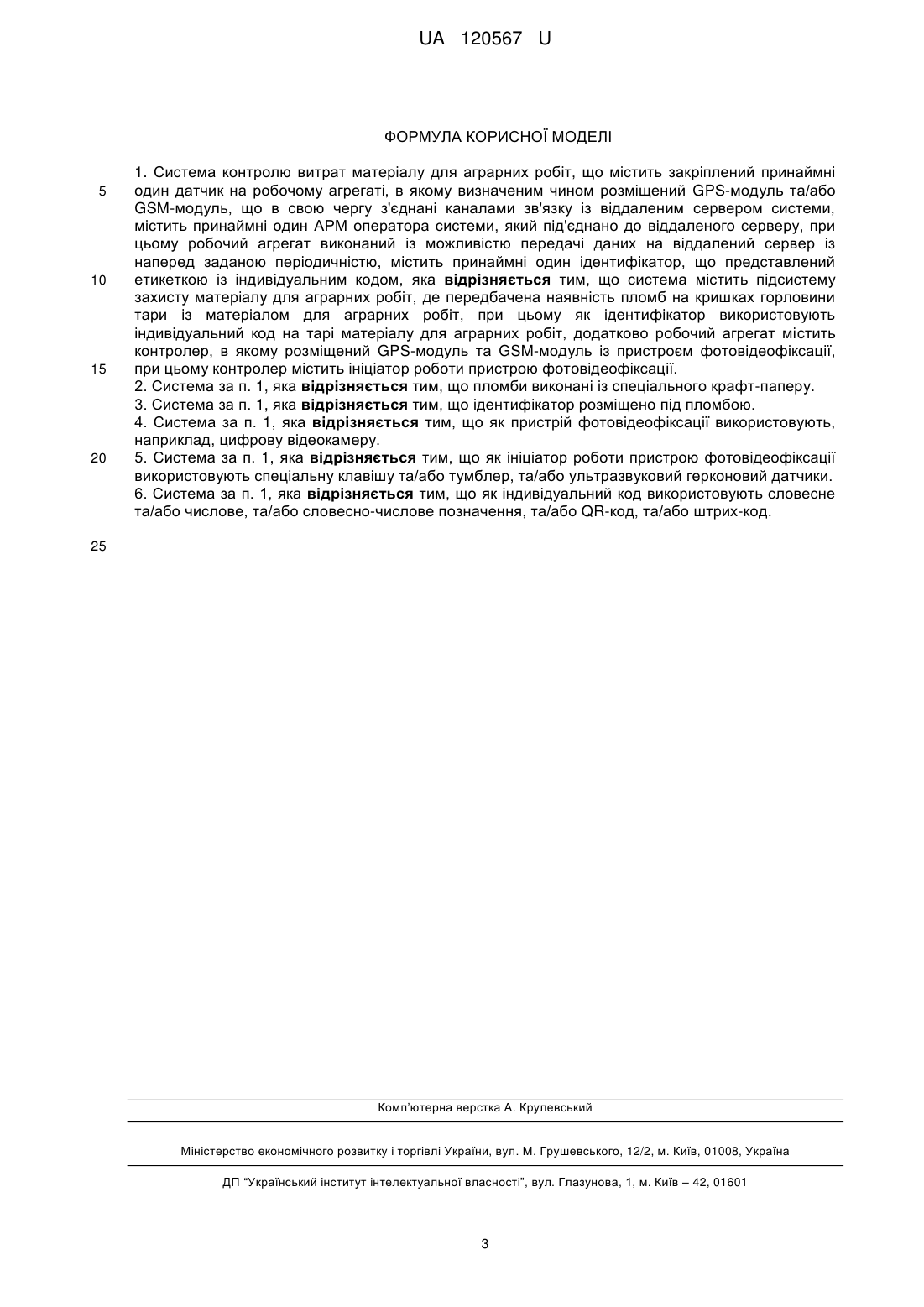

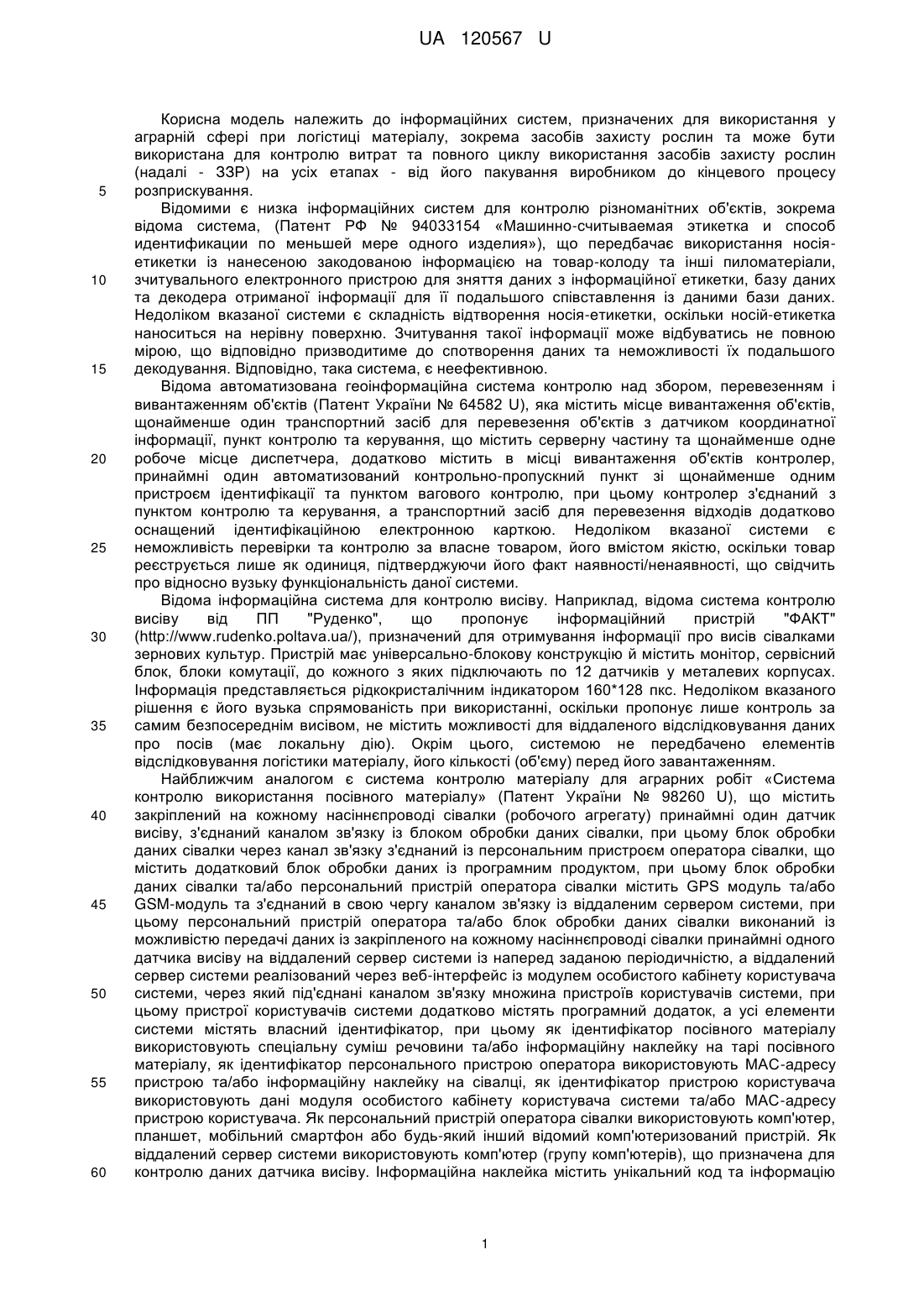

Реферат: Система контролю витрат матеріалу для аграрних робіт містить закріплений принаймні один датчик на робочому агрегаті, в якому визначеним чином розміщений GPS-модуль та/або GSMмодуль, що в свою чергу з'єднані каналами зв'язку із віддаленим сервером системи, містить принаймні один АРМ оператора системи, який під'єднаний до віддаленого серверу, при цьому робочий агрегат виконаний із можливістю передачі даних на віддалений сервер із наперед заданою періодичністю, містить принаймні один ідентифікатор, що представлений етикеткою із індивідуальним кодом. Система містить підсистему захисту матеріалу для аграрних робіт, де передбачена наявність пломб на кришках горловини тари із матеріалом для аграрних робіт, при цьому як ідентифікатор використовують індивідуальний код на тарі матеріалу для аграрних робіт, додатково робочий агрегат містить контролер, в якому розміщений GPS-модуль та GSMмодуль із пристроєм фотовідеофіксації, при цьому контролер містить ініціатор роботи пристрою фотовідеофіксації. UA 120567 U (12) UA 120567 U UA 120567 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційних систем, призначених для використання у аграрній сфері при логістиці матеріалу, зокрема засобів захисту рослин та може бути використана для контролю витрат та повного циклу використання засобів захисту рослин (надалі - ЗЗР) на усіх етапах - від його пакування виробником до кінцевого процесу розприскування. Відомими є низка інформаційних систем для контролю різноманітних об'єктів, зокрема відома система, (Патент РФ № 94033154 «Машинно-считываемая этикетка и способ идентификации по меньшей мере одного изделия»), що передбачає використання носіяетикетки із нанесеною закодованою інформацією на товар-колоду та інші пиломатеріали, зчитувального електронного пристрою для зняття даних з інформаційної етикетки, базу даних та декодера отриманої інформації для її подальшого співставлення із даними бази даних. Недоліком вказаної системи є складність відтворення носія-етикетки, оскільки носій-етикетка наноситься на нерівну поверхню. Зчитування такої інформації може відбуватись не повною мірою, що відповідно призводитиме до спотворення даних та неможливості їх подальшого декодування. Відповідно, така система, є неефективною. Відома автоматизована геоінформаційна система контролю над збором, перевезенням і вивантаженням об'єктів (Патент України № 64582 U), яка містить місце вивантаження об'єктів, щонайменше один транспортний засіб для перевезення об'єктів з датчиком координатної інформації, пункт контролю та керування, що містить серверну частину та щонайменше одне робоче місце диспетчера, додатково містить в місці вивантаження об'єктів контролер, принаймні один автоматизований контрольно-пропускний пункт зі щонайменше одним пристроєм ідентифікації та пунктом вагового контролю, при цьому контролер з'єднаний з пунктом контролю та керування, а транспортний засіб для перевезення відходів додатково оснащений ідентифікаційною електронною карткою. Недоліком вказаної системи є неможливість перевірки та контролю за власне товаром, його вмістом якістю, оскільки товар реєструється лише як одиниця, підтверджуючи його факт наявності/ненаявності, що свідчить про відносно вузьку функціональність даної системи. Відома інформаційна система для контролю висіву. Наприклад, відома система контролю висіву від ПП "Руденко", що пропонує інформаційний пристрій "ФАКТ" (http://www.rudenko.poltava.ua/), призначений для отримування інформації про висів сівалками зернових культур. Пристрій має універсально-блокову конструкцію й містить монітор, сервісний блок, блоки комутації, до кожного з яких підключають по 12 датчиків у металевих корпусах. Інформація представляється рідкокристалічним індикатором 160*128 пкс. Недоліком вказаного рішення є його вузька спрямованість при використанні, оскільки пропонує лише контроль за самим безпосереднім висівом, не містить можливості для віддаленого відслідковування даних про посів (має локальну дію). Окрім цього, системою не передбачено елементів відслідковування логістики матеріалу, його кількості (об'єму) перед його завантаженням. Найближчим аналогом є система контролю матеріалу для аграрних робіт «Система контролю використання посівного матеріалу» (Патент України № 98260 U), що містить закріплений на кожному насіннєпроводі сівалки (робочого агрегату) принаймні один датчик висіву, з'єднаний каналом зв'язку із блоком обробки даних сівалки, при цьому блок обробки даних сівалки через каналзв'язку з'єднаний із персональним пристроєм оператора сівалки, що містить додатковий блок обробки даних із програмним продуктом, при цьому блок обробки даних сівалки та/або персональний пристрій оператора сівалки містить GPS модуль та/або GSM-модуль та з'єднаний в свою чергу каналом зв'язку із віддаленим сервером системи, при цьому персональний пристрій оператора та/або блок обробки даних сівалки виконаний із можливістю передачі даних із закріпленого на кожному насіннєпроводі сівалки принаймні одного датчика висіву на віддалений сервер системи із наперед заданою періодичністю, а віддалений сервер системи реалізований через веб-інтерфейс із модулем особистого кабінету користувача системи, через який під'єднані каналом зв'язку множина пристроїв користувачів системи, при цьому пристрої користувачів системи додатково містять програмний додаток, а усі елементи системи містять власний ідентифікатор, при цьому як ідентифікатор посівного матеріалу використовують спеціальну суміш речовини та/або інформаційну наклейку на тарі посівного матеріалу, як ідентифікатор персонального пристрою оператора використовують МАС-адресу пристрою та/або інформаційну наклейку на сівалці, як ідентифікатор пристрою користувача використовують дані модуля особистого кабінету користувача системи та/або МАС-адресу пристрою користувача. Як персональний пристрій оператора сівалки використовують комп'ютер, планшет, мобільний смартфон або будь-який інший відомий комп'ютеризований пристрій. Як віддалений сервер системи використовують комп'ютер (групу комп'ютерів), що призначена для контролю даних датчика висіву. Інформаційна наклейка містить унікальний код та інформацію 1 UA 120567 U 5 10 15 20 25 30 35 40 45 50 55 60 про елемент системи, на якому розміщена. Як унікальний код використовують QR код та/або цифровий та/або буквено-цифровий код. Датчик висіву виконаний з можливістю сканування спеціальної суміші речовини посівного матеріалу та загальної кількості посівного матеріалу, що проходить насіннєпроводом, на якому він розміщений, та направлення даних про їх кількість до персонального пристрою оператора сівалки та/або віддаленого серверу системи. Програмний додаток виконаний з можливістю доступу до особистого кабінету користувача системи. Вказана система дозволяє відслідковувати переміщення матеріалу для аграрних робіт. При цьому у вказаній системі обмежений сам фактор контролю, оскільки такою системою відслідковуються лише наявність ідентифікаторів, про що відбувається реєстрація в системі, що може призвести до технічного фальшування даних, їх несумісність із реальною якістю (об'ємом) матеріалу. При цьому оператор такої системи не має усіх даних для оцінки фактора повного використання матеріалу для аграрних робіт (наприклад, залишок матеріалу). Додатково така система є відносно складною у реалізації, оскільки потребує реєстрації ідентифікаторів у системі, що ускладнює її реалізацію при контролі. В основу корисної моделі поставлено задачу створити таку систему контролю витрат матеріалу для аграрних робіт, що шляхом введення додаткових технічних елементів та спрощення взаємозв'язку існуючих дозволяє збільшити точність контролю витрат при одночасному його спрощенні. Поставлена задача вирішується шляхом створення такої системи контролю витрат матеріалу для аграрних робіт, систему контролю використання матеріалу для аграрних робіт, що містить закріплений принаймні один датчик на робочому агрегаті, в якому визначеним чином розміщений GPS-модуль та/або GSM-модуль, що в свою чергу з'єднані каналами зв'язку із віддаленим сервером системи, містить принаймні один АРМ оператора системи, який під'єднаний до віддаленого серверу, при цьому робочий агрегат виконаний із можливістю передачі даних на віддалений сервер із наперед заданою періодичністю, містить принаймні один ідентифікатор, що представлений етикеткою із індивідуальним кодом, згідно з корисною моделлю, містить підсистему захисту матеріалу для аграрних робіт, де передбачена наявність пломб на кришках горловини тари із матеріалом для аграрних робіт, при цьому як ідентифікатор використовують індивідуальний код на тарі матеріалу для аграрних робіт, додатково робочий агрегат містить контролер, в якому розміщений GPS-модуль та GSM-модуль із пристроєм фотовідеофіксації, при цьому контролер містить ініціатор роботи пристрою фотовідеофіксації. Пломби виконані із спеціального крафт-паперу. Ідентифікатор розміщено під пломбою. Як пристрій фотовідеофіксації використовують, наприклад, цифрову відеокамеру. Як ініціатор роботи пристрою фотовідеофіксації використовують спеціальну клавішу та/або тумблер, та/або ультразвуковий/герконовий датчики. Як індивідуальний код використовують словесне та/або числове, та/або словесно-числове позначення, та/або QR-код та/або штрих-код. Введення до відомої системи контролера із пристроєм фото/відеофіксації, що через GSMмодуль з'єднаний із віддаленим сервером, на який надсилаються дані (фото та/або відео) із наперед заданою періодичністю, дозволяє фіксувати дані про матеріал для аграрних робіт візуально, фактично зчитуючі дані із отриманих фотовідеоданих, що дозволяє збільшити точність контролю та, відповідно, спростити відому систему без необхідності реєстрації всіх операцій із матеріалом для аграрних робіт. Також, завдяки використанню підсистеми захисту матеріалу для аграрних робіт, де передбачена наявність пломб на кришках горловини тари із матеріалом для аграрних робіт, дозволяє покращити контроль витрат матеріалу для аграрних робіт (облік, забезпечити необхідну кількість матеріалу, уникнути крадіжок, заміни матеріалу, уникнення недоливів). Корисна модель реалізується, наприклад, таким чином. Для прикладу використання матеріалу для аграрних робіт - засобів захисту рослин (ЗЗР). На складі замовника вся тара (каністри із ЗЗР) пломбується спеціальними пломбами (через кришку горловини). Пломби виготовлені із спеціального крафт-паперу, що унеможливлює відкриття тари (каністри) без пошкодження пломби. Під пломбою клеється етикетка з індивідуальним кодом (QR, штрих-код, інше). Кожний розприскуючий комплекс (робочий агрегат) обладнаний контролером з GPSмодулем та GSM-модулем з камерою (пристрій фотовідеофіксації), що з'єднаний каналом зв'язку з віддаленим сервером і ініціатором пристрою фотовідеофіксації, наприклад, клавішею ввімкнення фотовідеозйомки та/або ультразвуковим, та/або герконовим датчиком. Під час заправки ЗЗР в робочий агрегат працівник запускає фотовідеозйомку ініціатором, повернувши пломбу на каністрі до камери модуля, відкриває каністру і здійснює заправку ЗЗР. Процес зриву пломби, індивідуальний код тари та заправки фіксується камерою та передається на віддалений сервер з наперед заданою періодичністю. Отримана інформація опрацьовується віддалено автоматично та/або через АРМ оператора системи. 2 UA 120567 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Система контролю витрат матеріалу для аграрних робіт, що містить закріплений принаймні один датчик на робочому агрегаті, в якому визначеним чином розміщений GPS-модуль та/або GSM-модуль, що в свою чергу з'єднані каналами зв'язку із віддаленим сервером системи, містить принаймні один АРМ оператора системи, який під'єднано до віддаленого серверу, при цьому робочий агрегат виконаний із можливістю передачі даних на віддалений сервер із наперед заданою періодичністю, містить принаймні один ідентифікатор, що представлений етикеткою із індивідуальним кодом, яка відрізняється тим, що система містить підсистему захисту матеріалу для аграрних робіт, де передбачена наявність пломб на кришках горловини тари із матеріалом для аграрних робіт, при цьому як ідентифікатор використовують індивідуальний код на тарі матеріалу для аграрних робіт, додатково робочий агрегат містить контролер, в якому розміщений GPS-модуль та GSM-модуль із пристроєм фотовідеофіксації, при цьому контролер містить ініціатор роботи пристрою фотовідеофіксації. 2. Система за п. 1, яка відрізняється тим, що пломби виконані із спеціального крафт-паперу. 3. Система за п. 1, яка відрізняється тим, що ідентифікатор розміщено під пломбою. 4. Система за п. 1, яка відрізняється тим, що як пристрій фотовідеофіксації використовують, наприклад, цифрову відеокамеру. 5. Система за п. 1, яка відрізняється тим, що як ініціатор роботи пристрою фотовідеофіксації використовують спеціальну клавішу та/або тумблер, та/або ультразвуковий герконовий датчики. 6. Система за п. 1, яка відрізняється тим, що як індивідуальний код використовують словесне та/або числове, та/або словесно-числове позначення, та/або QR-код, та/або штрих-код. 25 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
