Система контролю використання посівного матеріалу

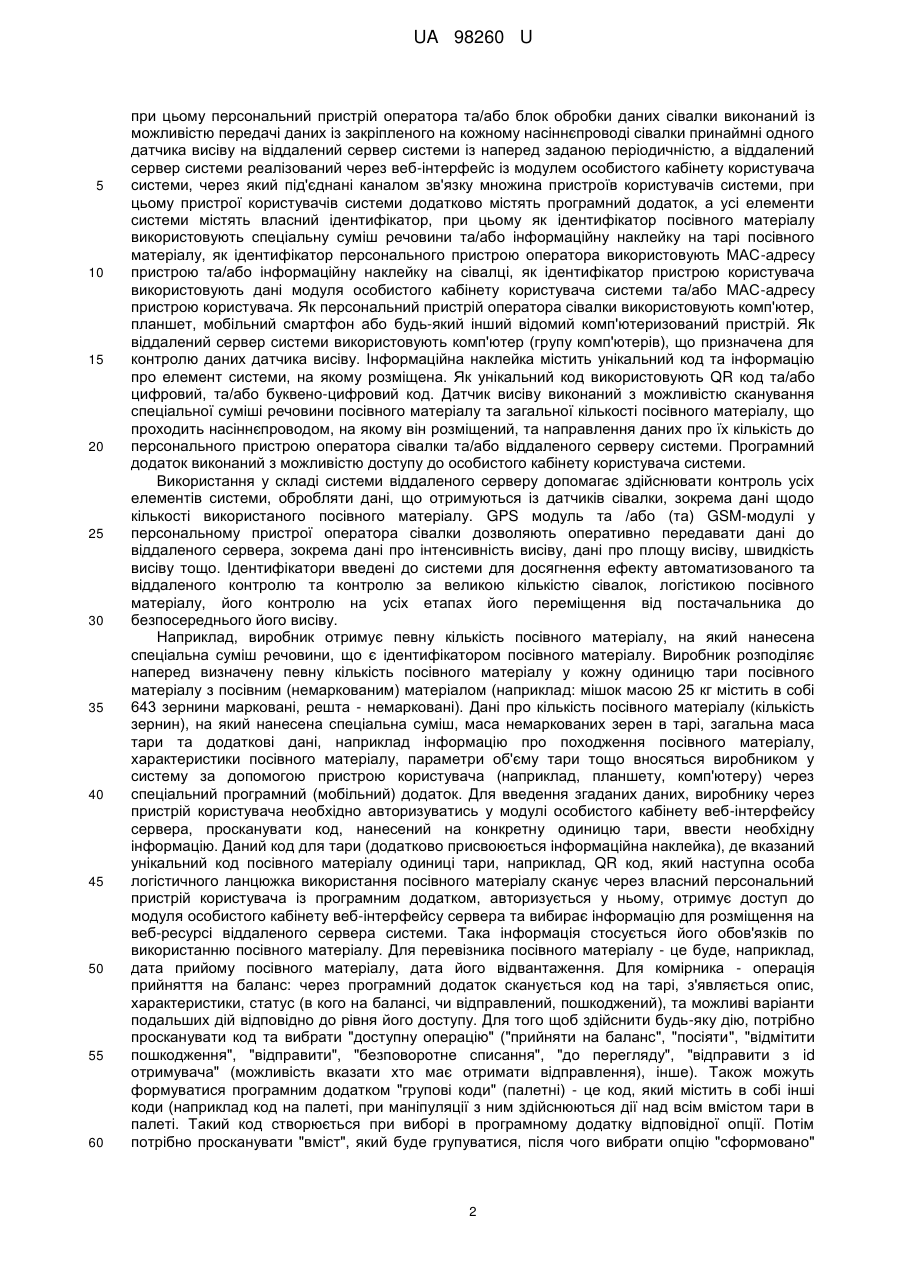

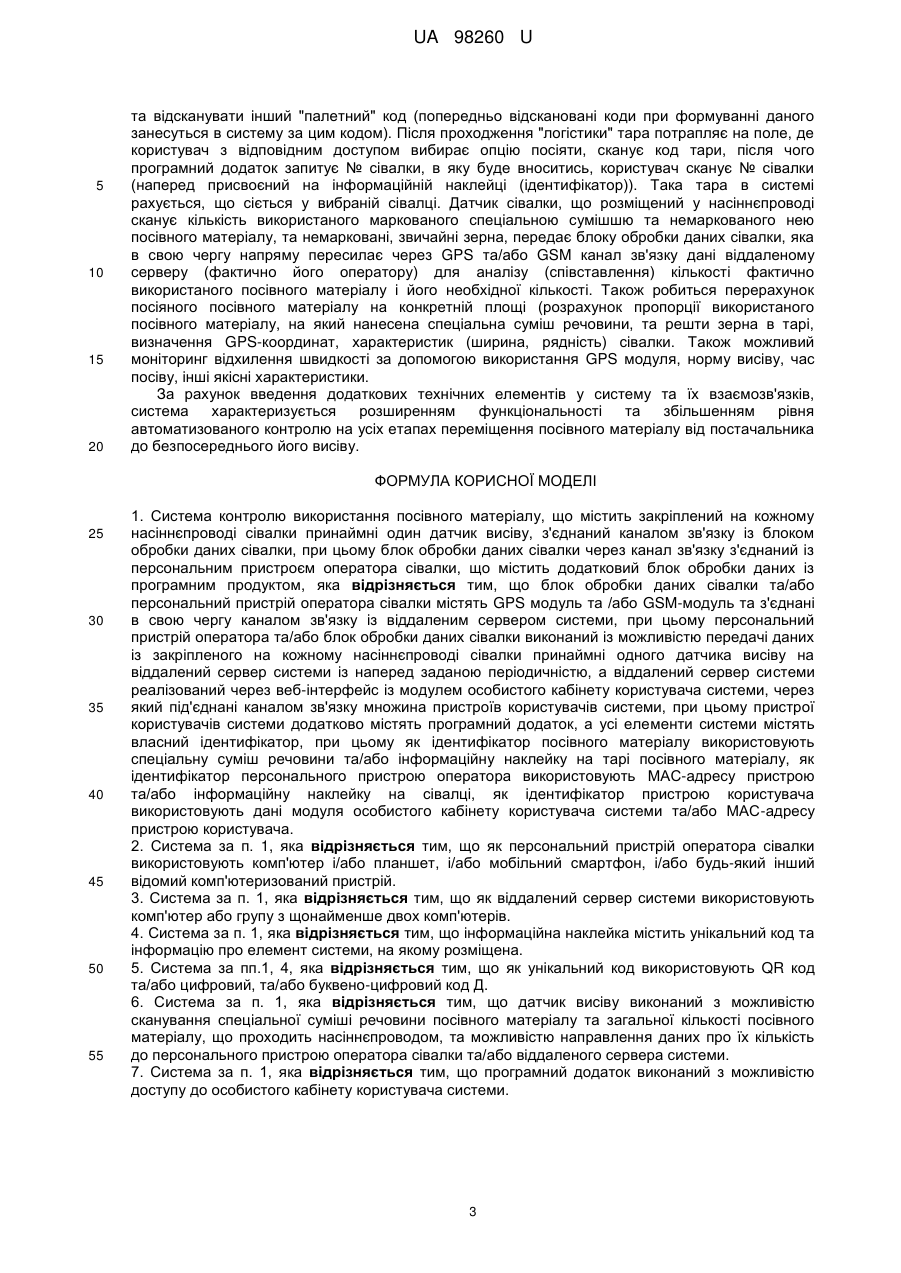

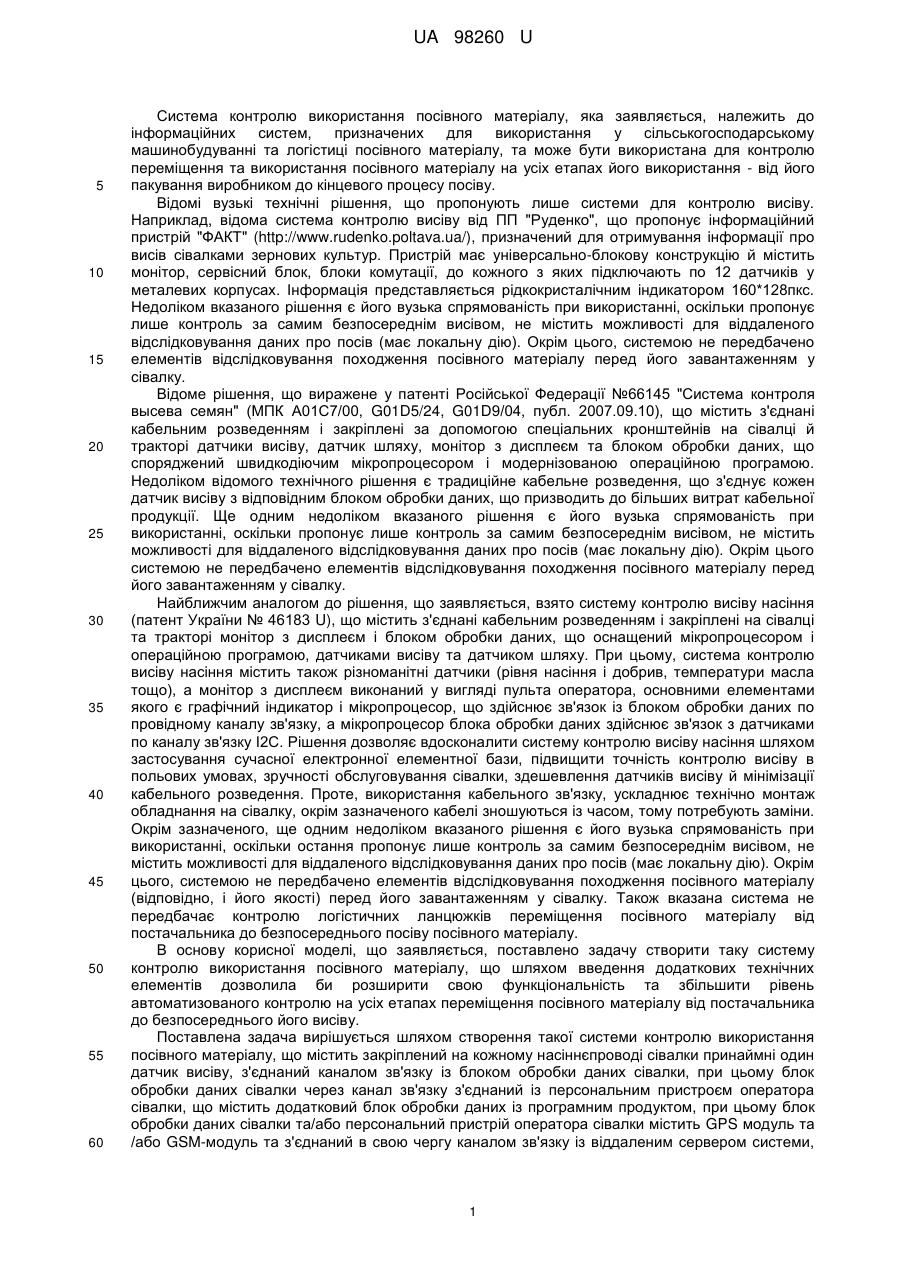

Реферат: Система контролю використання посівного матеріалу містить закріплений на кожному насіннєпроводі сівалки принаймні один датчик висіву, з'єднаний каналом зв'язку із блоком обробки даних сівалки, при цьому блок обробки даних сівалки через канал зв'язку з'єднаний із персональним пристроєм оператора сівалки, що містить додатковий блок обробки даних із програмним продуктом. Блок обробки даних сівалки та/або персональний пристрій оператора сівалки містять GPS модуль та/або GSM-модуль та з'єднані в свою чергу каналом зв'язку із віддаленим сервером системи, при цьому персональний пристрій оператора та/або блок обробки даних сівалки виконаний із можливістю передачі даних із закріпленого на кожному насіннєпроводі сівалки принаймні одного датчика висіву на віддалений сервер системи із наперед заданою періодичністю. UA 98260 U (12) UA 98260 U UA 98260 U 5 10 15 20 25 30 35 40 45 50 55 60 Система контролю використання посівного матеріалу, яка заявляється, належить до інформаційних систем, призначених для використання у сільськогосподарському машинобудуванні та логістиці посівного матеріалу, та може бути використана для контролю переміщення та використання посівного матеріалу на усіх етапах його використання - від його пакування виробником до кінцевого процесу посіву. Відомі вузькі технічні рішення, що пропонують лише системи для контролю висіву. Наприклад, відома система контролю висіву від ПП "Руденко", що пропонує інформаційний пристрій "ФАКТ" (http://www.rudenko.poltava.ua/), призначений для отримування інформації про висів сівалками зернових культур. Пристрій має універсально-блокову конструкцію й містить монітор, сервісний блок, блоки комутації, до кожного з яких підключають по 12 датчиків у металевих корпусах. Інформація представляється рідкокристалічним індикатором 160*128пкс. Недоліком вказаного рішення є його вузька спрямованість при використанні, оскільки пропонує лише контроль за самим безпосереднім висівом, не містить можливості для віддаленого відслідковування даних про посів (має локальну дію). Окрім цього, системою не передбачено елементів відслідковування походження посівного матеріалу перед його завантаженням у сівалку. Відоме рішення, що виражене у патенті Російської Федерації №66145 "Система контроля высева семян" (МПК А01С7/00, G01D5/24, G01D9/04, публ. 2007.09.10), що містить з'єднані кабельним розведенням і закріплені за допомогою спеціальних кронштейнів на сівалці й тракторі датчики висіву, датчик шляху, монітор з дисплеєм та блоком обробки даних, що споряджений швидкодіючим мікропроцесором і модернізованою операційною програмою. Недоліком відомого технічного рішення є традиційне кабельне розведення, що з'єднує кожен датчик висіву з відповідним блоком обробки даних, що призводить до більших витрат кабельної продукції. Ще одним недоліком вказаного рішення є його вузька спрямованість при використанні, оскільки пропонує лише контроль за самим безпосереднім висівом, не містить можливості для віддаленого відслідковування даних про посів (має локальну дію). Окрім цього системою не передбачено елементів відслідковування походження посівного матеріалу перед його завантаженням у сівалку. Найближчим аналогом до рішення, що заявляється, взято систему контролю висіву насіння (патент України № 46183 U), що містить з'єднані кабельним розведенням і закріплені на сівалці та тракторі монітор з дисплеєм і блоком обробки даних, що оснащений мікропроцесором і операційною програмою, датчиками висіву та датчиком шляху. При цьому, система контролю висіву насіння містить також різноманітні датчики (рівня насіння і добрив, температури масла тощо), а монітор з дисплеєм виконаний у вигляді пульта оператора, основними елементами якого є графічний індикатор і мікропроцесор, що здійснює зв'язок із блоком обробки даних по провідному каналу зв'язку, а мікропроцесор блока обробки даних здійснює зв'язок з датчиками по каналу зв'язку І2С. Рішення дозволяє вдосконалити систему контролю висіву насіння шляхом застосування сучасної електронної елементної бази, підвищити точність контролю висіву в польових умовах, зручності обслуговування сівалки, здешевлення датчиків висіву й мінімізації кабельного розведення. Проте, використання кабельного зв'язку, ускладнює технічно монтаж обладнання на сівалку, окрім зазначеного кабелі зношуються із часом, тому потребують заміни. Окрім зазначеного, ще одним недоліком вказаного рішення є його вузька спрямованість при використанні, оскільки остання пропонує лише контроль за самим безпосереднім висівом, не містить можливості для віддаленого відслідковування даних про посів (має локальну дію). Окрім цього, системою не передбачено елементів відслідковування походження посівного матеріалу (відповідно, і його якості) перед його завантаженням у сівалку. Також вказана система не передбачає контролю логістичних ланцюжків переміщення посівного матеріалу від постачальника до безпосереднього посіву посівного матеріалу. В основу корисної моделі, що заявляється, поставлено задачу створити таку систему контролю використання посівного матеріалу, що шляхом введення додаткових технічних елементів дозволила би розширити свою функціональність та збільшити рівень автоматизованого контролю на усіх етапах переміщення посівного матеріалу від постачальника до безпосереднього його висіву. Поставлена задача вирішується шляхом створення такої системи контролю використання посівного матеріалу, що містить закріплений на кожному насіннєпроводі сівалки принаймні один датчик висіву, з'єднаний каналом зв'язку із блоком обробки даних сівалки, при цьому блок обробки даних сівалки через канал зв'язку з'єднаний із персональним пристроєм оператора сівалки, що містить додатковий блок обробки даних із програмним продуктом, при цьому блок обробки даних сівалки та/або персональний пристрій оператора сівалки містить GPS модуль та /або GSM-модуль та з'єднаний в свою чергу каналом зв'язку із віддаленим сервером системи, 1 UA 98260 U 5 10 15 20 25 30 35 40 45 50 55 60 при цьому персональний пристрій оператора та/або блок обробки даних сівалки виконаний із можливістю передачі даних із закріпленого на кожному насіннєпроводі сівалки принаймні одного датчика висіву на віддалений сервер системи із наперед заданою періодичністю, а віддалений сервер системи реалізований через веб-інтерфейс із модулем особистого кабінету користувача системи, через який під'єднані каналом зв'язку множина пристроїв користувачів системи, при цьому пристрої користувачів системи додатково містять програмний додаток, а усі елементи системи містять власний ідентифікатор, при цьому як ідентифікатор посівного матеріалу використовують спеціальну суміш речовини та/або інформаційну наклейку на тарі посівного матеріалу, як ідентифікатор персонального пристрою оператора використовують МАС-адресу пристрою та/або інформаційну наклейку на сівалці, як ідентифікатор пристрою користувача використовують дані модуля особистого кабінету користувача системи та/або МАС-адресу пристрою користувача. Як персональний пристрій оператора сівалки використовують комп'ютер, планшет, мобільний смартфон або будь-який інший відомий комп'ютеризований пристрій. Як віддалений сервер системи використовують комп'ютер (групу комп'ютерів), що призначена для контролю даних датчика висіву. Інформаційна наклейка містить унікальний код та інформацію про елемент системи, на якому розміщена. Як унікальний код використовують QR код та/або цифровий, та/або буквено-цифровий код. Датчик висіву виконаний з можливістю сканування спеціальної суміші речовини посівного матеріалу та загальної кількості посівного матеріалу, що проходить насіннєпроводом, на якому він розміщений, та направлення даних про їх кількість до персонального пристрою оператора сівалки та/або віддаленого серверу системи. Програмний додаток виконаний з можливістю доступу до особистого кабінету користувача системи. Використання у складі системи віддаленого серверу допомагає здійснювати контроль усіх елементів системи, обробляти дані, що отримуються із датчиків сівалки, зокрема дані щодо кількості використаного посівного матеріалу. GPS модуль та /або (та) GSM-модулі у персональному пристрої оператора сівалки дозволяють оперативно передавати дані до віддаленого сервера, зокрема дані про інтенсивність висіву, дані про площу висіву, швидкість висіву тощо. Ідентифікатори введені до системи для досягнення ефекту автоматизованого та віддаленого контролю та контролю за великою кількістю сівалок, логістикою посівного матеріалу, його контролю на усіх етапах його переміщення від постачальника до безпосереднього його висіву. Наприклад, виробник отримує певну кількість посівного матеріалу, на який нанесена спеціальна суміш речовини, що є ідентифікатором посівного матеріалу. Виробник розподіляє наперед визначену певну кількість посівного матеріалу у кожну одиницю тари посівного матеріалу з посівним (немаркованим) матеріалом (наприклад: мішок масою 25 кг містить в собі 643 зернини марковані, решта - немарковані). Дані про кількість посівного матеріалу (кількість зернин), на який нанесена спеціальна суміш, маса немаркованих зерен в тарі, загальна маса тари та додаткові дані, наприклад інформацію про походження посівного матеріалу, характеристики посівного матеріалу, параметри об'єму тари тощо вносяться виробником у систему за допомогою пристрою користувача (наприклад, планшету, комп'ютеру) через спеціальний програмний (мобільний) додаток. Для введення згаданих даних, виробнику через пристрій користувача необхідно авторизуватись у модулі особистого кабінету веб-інтерфейсу сервера, просканувати код, нанесений на конкретну одиницю тари, ввести необхідну інформацію. Даний код для тари (додатково присвоюється інформаційна наклейка), де вказаний унікальний код посівного матеріалу одиниці тари, наприклад, QR код, який наступна особа логістичного ланцюжка використання посівного матеріалу сканує через власний персональний пристрій користувача із програмним додатком, авторизується у ньому, отримує доступ до модуля особистого кабінету веб-інтерфейсу сервера та вибирає інформацію для розміщення на веб-ресурсі віддаленого сервера системи. Така інформація стосується його обов'язків по використанню посівного матеріалу. Для перевізника посівного матеріалу - це буде, наприклад, дата прийому посівного матеріалу, дата його відвантаження. Для комірника - операція прийняття на баланс: через програмний додаток сканується код на тарі, з'являється опис, характеристики, статус (в кого на балансі, чи відправлений, пошкоджений), та можливі варіанти подальших дій відповідно до рівня його доступу. Для того щоб здійснити будь-яку дію, потрібно просканувати код та вибрати "доступну операцію" ("прийняти на баланс", "посіяти", "відмітити пошкодження", "відправити", "безповоротне списання", "до перегляду", "відправити з id отримувача" (можливість вказати хто має отримати відправлення), інше). Також можуть формуватися програмним додатком "групові коди" (палетні) - це код, який містить в собі інші коди (наприклад код на палеті, при маніпуляції з ним здійснюються дії над всім вмістом тари в палеті. Такий код створюється при виборі в програмному додатку відповідної опції. Потім потрібно просканувати "вміст", який буде групуватися, після чого вибрати опцію "сформовано" 2 UA 98260 U 5 10 15 20 та відсканувати інший "палетний" код (попередньо відскановані коди при формуванні даного занесуться в систему за цим кодом). Після проходження "логістики" тара потрапляє на поле, де користувач з відповідним доступом вибирає опцію посіяти, сканує код тари, після чого програмний додаток запитує № сівалки, в яку буде вноситись, користувач сканує № сівалки (наперед присвоєний на інформаційній наклейці (ідентифікатор)). Така тара в системі рахується, що сіється у вибраній сівалці. Датчик сівалки, що розміщений у насіннєпроводі сканує кількість використаного маркованого спеціальною сумішшю та немаркованого нею посівного матеріалу, та немарковані, звичайні зерна, передає блоку обробки даних сівалки, яка в свою чергу напряму пересилає через GPS та/або GSM канал зв'язку дані віддаленому серверу (фактично його оператору) для аналізу (співставлення) кількості фактично використаного посівного матеріалу і його необхідної кількості. Також робиться перерахунок посіяного посівного матеріалу на конкретній площі (розрахунок пропорції використаного посівного матеріалу, на який нанесена спеціальна суміш речовини, та решти зерна в тарі, визначення GPS-координат, характеристик (ширина, рядність) сівалки. Також можливий моніторинг відхилення швидкості за допомогою використання GPS модуля, норму висіву, час посіву, інші якісні характеристики. За рахунок введення додаткових технічних елементів у систему та їх взаємозв'язків, система характеризується розширенням функціональності та збільшенням рівня автоматизованого контролю на усіх етапах переміщення посівного матеріалу від постачальника до безпосереднього його висіву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Система контролю використання посівного матеріалу, що містить закріплений на кожному насіннєпроводі сівалки принаймні один датчик висіву, з'єднаний каналом зв'язку із блоком обробки даних сівалки, при цьому блок обробки даних сівалки через канал зв'язку з'єднаний із персональним пристроєм оператора сівалки, що містить додатковий блок обробки даних із програмним продуктом, яка відрізняється тим, що блок обробки даних сівалки та/або персональний пристрій оператора сівалки містять GPS модуль та /або GSM-модуль та з'єднані в свою чергу каналом зв'язку із віддаленим сервером системи, при цьому персональний пристрій оператора та/або блок обробки даних сівалки виконаний із можливістю передачі даних із закріпленого на кожному насіннєпроводі сівалки принаймні одного датчика висіву на віддалений сервер системи із наперед заданою періодичністю, а віддалений сервер системи реалізований через веб-інтерфейс із модулем особистого кабінету користувача системи, через який під'єднані каналом зв'язку множина пристроїв користувачів системи, при цьому пристрої користувачів системи додатково містять програмний додаток, а усі елементи системи містять власний ідентифікатор, при цьому як ідентифікатор посівного матеріалу використовують спеціальну суміш речовини та/або інформаційну наклейку на тарі посівного матеріалу, як ідентифікатор персонального пристрою оператора використовують МАС-адресу пристрою та/або інформаційну наклейку на сівалці, як ідентифікатор пристрою користувача використовують дані модуля особистого кабінету користувача системи та/або МАС-адресу пристрою користувача. 2. Система за п. 1, яка відрізняється тим, що як персональний пристрій оператора сівалки використовують комп'ютер і/або планшет, і/або мобільний смартфон, і/або будь-який інший відомий комп'ютеризований пристрій. 3. Система за п. 1, яка відрізняється тим, що як віддалений сервер системи використовують комп'ютер або групу з щонайменше двох комп'ютерів. 4. Система за п. 1, яка відрізняється тим, що інформаційна наклейка містить унікальний код та інформацію про елемент системи, на якому розміщена. 5. Система за пп.1, 4, яка відрізняється тим, що як унікальний код використовують QR код та/або цифровий, та/або буквено-цифровий код Д. 6. Система за п. 1, яка відрізняється тим, що датчик висіву виконаний з можливістю сканування спеціальної суміші речовини посівного матеріалу та загальної кількості посівного матеріалу, що проходить насіннєпроводом, та можливістю направлення даних про їх кількість до персонального пристрою оператора сівалки та/або віддаленого сервера системи. 7. Система за п. 1, яка відрізняється тим, що програмний додаток виконаний з можливістю доступу до особистого кабінету користувача системи. 3 UA 98260 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
