Засіб для розпалювання вогню

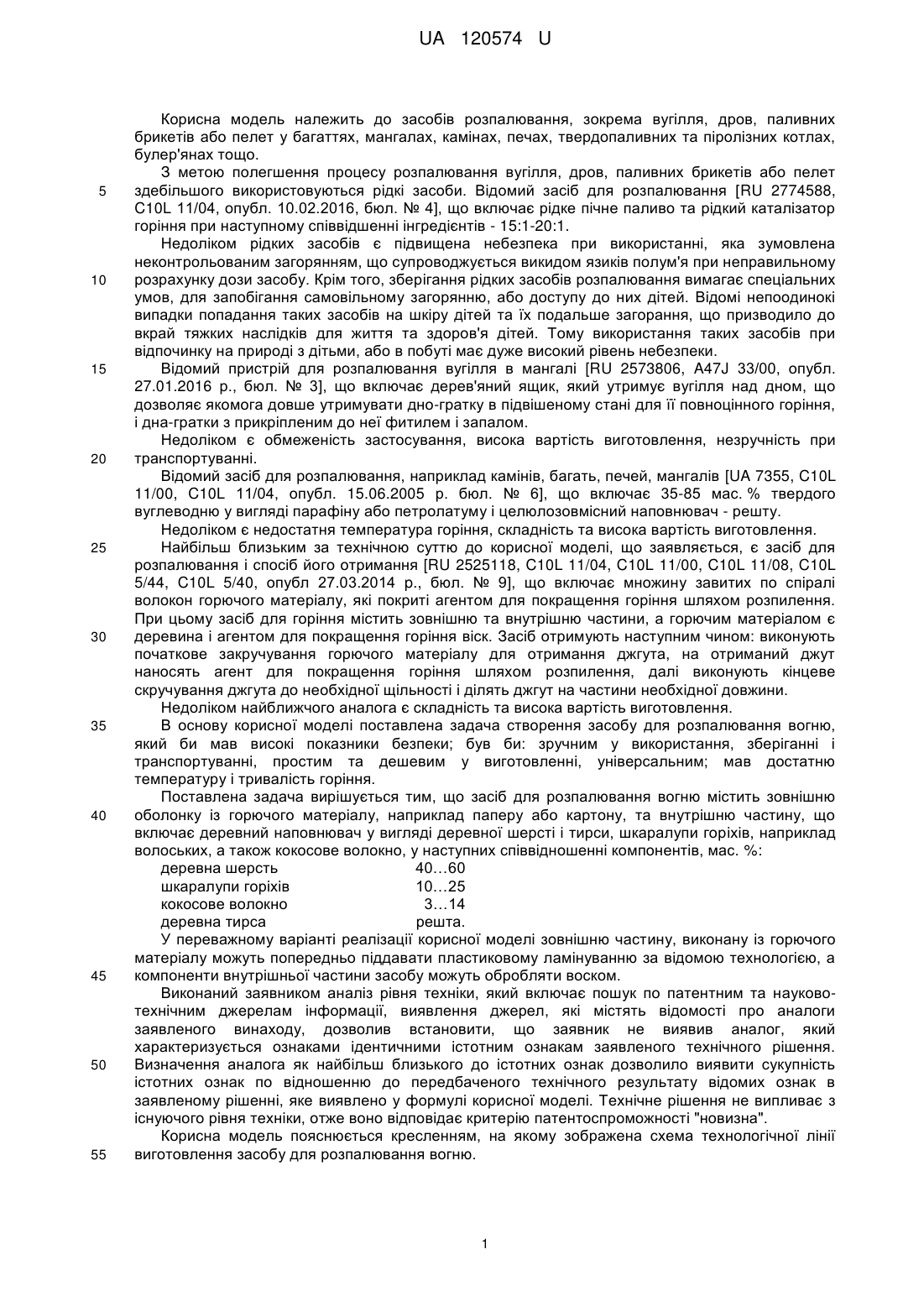

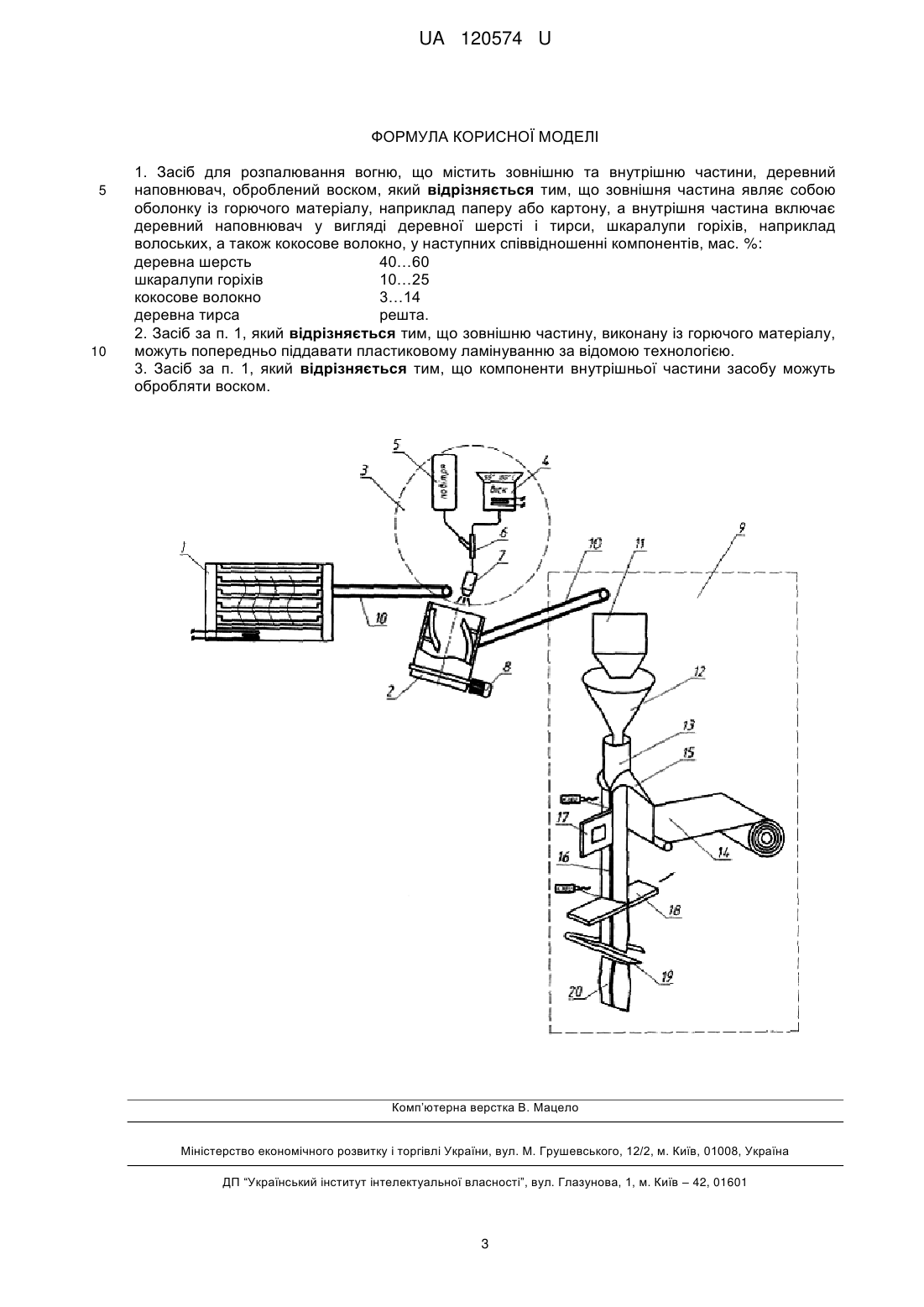

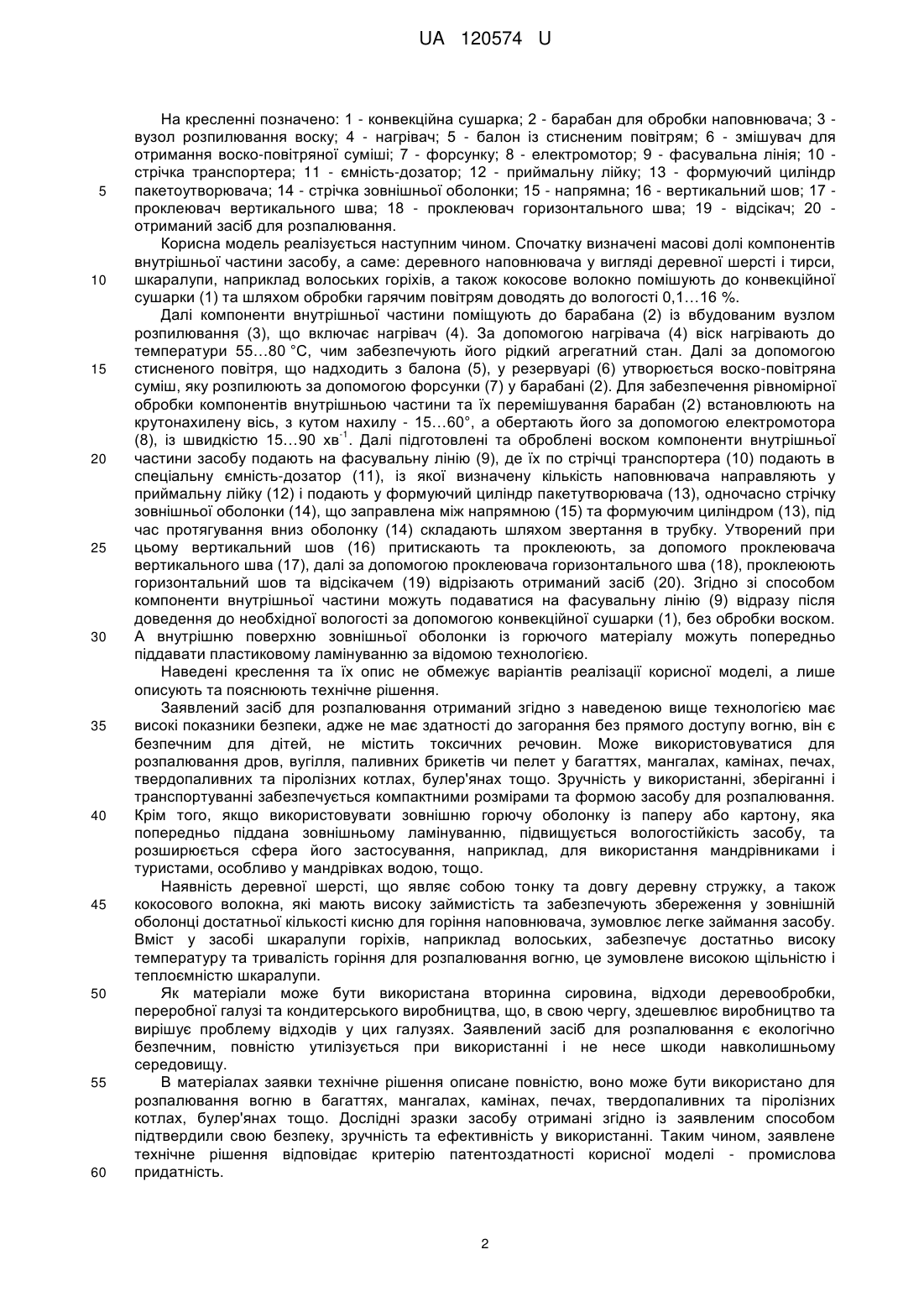

Реферат: UA 120574 U UA 120574 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів розпалювання, зокрема вугілля, дров, паливних брикетів або пелет у багаттях, мангалах, камінах, печах, твердопаливних та піролізних котлах, булер'янах тощо. З метою полегшення процесу розпалювання вугілля, дров, паливних брикетів або пелет здебільшого використовуються рідкі засоби. Відомий засіб для розпалювання [RU 2774588, C10L 11/04, опубл. 10.02.2016, бюл. № 4], що включає рідке пічне паливо та рідкий каталізатор горіння при наступному співвідшенні інгредієнтів - 15:1-20:1. Недоліком рідких засобів є підвищена небезпека при використанні, яка зумовлена неконтрольованим загорянням, що супроводжується викидом язиків полум'я при неправильному розрахунку дози засобу. Крім того, зберігання рідких засобів розпалювання вимагає спеціальних умов, для запобігання самовільному загорянню, або доступу до них дітей. Відомі непоодинокі випадки попадання таких засобів на шкіру дітей та їх подальше загорання, що призводило до вкрай тяжких наслідків для життя та здоров'я дітей. Тому використання таких засобів при відпочинку на природі з дітьми, або в побуті має дуже високий рівень небезпеки. Відомий пристрій для розпалювання вугілля в мангалі [RU 2573806, A47J 33/00, опубл. 27.01.2016 р., бюл. № 3], що включає дерев'яний ящик, який утримує вугілля над дном, що дозволяє якомога довше утримувати дно-гратку в підвішеному стані для її повноцінного горіння, і дна-гратки з прикріпленим до неї фитилем і запалом. Недоліком є обмеженість застосування, висока вартість виготовлення, незручність при транспортуванні. Відомий засіб для розпалювання, наприклад камінів, багать, печей, мангалів [UA 7355, C10L 11/00, C10L 11/04, опубл. 15.06.2005 р. бюл. № 6], що включає 35-85 мас. % твердого вуглеводню у вигляді парафіну або петролатуму і целюлозовмісний наповнювач - решту. Недоліком є недостатня температура горіння, складність та висока вартість виготовлення. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є засіб для розпалювання і спосіб його отримання [RU 2525118, C10L 11/04, C10L 11/00, C10L 11/08, C10L 5/44, C10L 5/40, опубл 27.03.2014 p., бюл. № 9], що включає множину завитих по спіралі волокон горючого матеріалу, які покриті агентом для покращення горіння шляхом розпилення. При цьому засіб для горіння містить зовнішню та внутрішню частини, а горючим матеріалом є деревина і агентом для покращення горіння віск. Засіб отримують наступним чином: виконують початкове закручування горючого матеріалу для отримання джгута, на отриманий джут наносять агент для покращення горіння шляхом розпилення, далі виконують кінцеве скручування джгута до необхідної щільності і ділять джгут на частини необхідної довжини. Недоліком найближчого аналога є складність та висока вартість виготовлення. В основу корисної моделі поставлена задача створення засобу для розпалювання вогню, який би мав високі показники безпеки; був би: зручним у використання, зберіганні і транспортуванні, простим та дешевим у виготовленні, універсальним; мав достатню температуру і тривалість горіння. Поставлена задача вирішується тим, що засіб для розпалювання вогню містить зовнішню оболонку із горючого матеріалу, наприклад паперу або картону, та внутрішню частину, що включає деревний наповнювач у вигляді деревної шерсті і тирси, шкаралупи горіхів, наприклад волоських, а також кокосове волокно, у наступних співвідношенні компонентів, мас. %: деревна шерсть 40…60 шкаралупи горіхів 10…25 кокосове волокно 3…14 деревна тирса решта. У переважному варіанті реалізації корисної моделі зовнішню частину, виконану із горючого матеріалу можуть попередньо піддавати пластиковому ламінуванню за відомою технологією, а компоненти внутрішньої частини засобу можуть обробляти воском. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним та науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленого винаходу, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Технічне рішення не випливає з існуючого рівня техніки, отже воно відповідає критерію патентоспроможності "новизна". Корисна модель пояснюється кресленням, на якому зображена схема технологічної лінії виготовлення засобу для розпалювання вогню. 1 UA 120574 U 5 10 15 20 25 30 35 40 45 50 55 60 На кресленні позначено: 1 - конвекційна сушарка; 2 - барабан для обробки наповнювача; 3 вузол розпилювання воску; 4 - нагрівач; 5 - балон із стисненим повітрям; 6 - змішувач для отримання воско-повітряної суміші; 7 - форсунку; 8 - електромотор; 9 - фасувальна лінія; 10 стрічка транспортера; 11 - ємність-дозатор; 12 - приймальну лійку; 13 - формуючий циліндр пакетоутворювача; 14 - стрічка зовнішньої оболонки; 15 - напрямна; 16 - вертикальний шов; 17 проклеювач вертикального шва; 18 - проклеювач горизонтального шва; 19 - відсікач; 20 отриманий засіб для розпалювання. Корисна модель реалізується наступним чином. Спочатку визначені масові долі компонентів внутрішньої частини засобу, а саме: деревного наповнювача у вигляді деревної шерсті і тирси, шкаралупи, наприклад волоських горіхів, а також кокосове волокно помішують до конвекційної сушарки (1) та шляхом обробки гарячим повітрям доводять до вологості 0,1…16 %. Далі компоненти внутрішньої частини поміщують до барабана (2) із вбудованим вузлом розпилювання (3), що включає нагрівач (4). За допомогою нагрівача (4) віск нагрівають до температури 55…80 °C, чим забезпечують його рідкий агрегатний стан. Далі за допомогою стисненого повітря, що надходить з балона (5), у резервуарі (6) утворюється воско-повітряна суміш, яку розпилюють за допомогою форсунки (7) у барабані (2). Для забезпечення рівномірної обробки компонентів внутрішньою частини та їх перемішування барабан (2) встановлюють на крутонахилену вісь, з кутом нахилу - 15…60°, а обертають його за допомогою електромотора -1 (8), із швидкістю 15…90 хв . Далі підготовлені та оброблені воском компоненти внутрішньої частини засобу подають на фасувальну лінію (9), де їх по стрічці транспортера (10) подають в спеціальну ємність-дозатор (11), із якої визначену кількість наповнювача направляють у приймальну лійку (12) і подають у формуючий циліндр пакетутворювача (13), одночасно стрічку зовнішньої оболонки (14), що заправлена між напрямною (15) та формуючим циліндром (13), під час протягування вниз оболонку (14) складають шляхом звертання в трубку. Утворений при цьому вертикальний шов (16) притискають та проклеюють, за допомого проклеювача вертикального шва (17), далі за допомогою проклеювача горизонтального шва (18), проклеюють горизонтальний шов та відсікачем (19) відрізають отриманий засіб (20). Згідно зі способом компоненти внутрішньої частини можуть подаватися на фасувальну лінію (9) відразу після доведення до необхідної вологості за допомогою конвекційної сушарки (1), без обробки воском. А внутрішню поверхню зовнішньої оболонки із горючого матеріалу можуть попередньо піддавати пластиковому ламінуванню за відомою технологією. Наведені креслення та їх опис не обмежує варіантів реалізації корисної моделі, а лише описують та пояснюють технічне рішення. Заявлений засіб для розпалювання отриманий згідно з наведеною вище технологією має високі показники безпеки, адже не має здатності до загорання без прямого доступу вогню, він є безпечним для дітей, не містить токсичних речовин. Може використовуватися для розпалювання дров, вугілля, паливних брикетів чи пелет у багаттях, мангалах, камінах, печах, твердопаливних та піролізних котлах, булер'янах тощо. Зручність у використанні, зберіганні і транспортуванні забезпечується компактними розмірами та формою засобу для розпалювання. Крім того, якщо використовувати зовнішню горючу оболонку із паперу або картону, яка попередньо піддана зовнішньому ламінуванню, підвищується вологостійкість засобу, та розширюється сфера його застосування, наприклад, для використання мандрівниками і туристами, особливо у мандрівках водою, тощо. Наявність деревної шерсті, що являє собою тонку та довгу деревну стружку, а також кокосового волокна, які мають високу займистість та забезпечують збереження у зовнішній оболонці достатньої кількості кисню для горіння наповнювача, зумовлює легке займання засобу. Вміст у засобі шкаралупи горіхів, наприклад волоських, забезпечує достатньо високу температуру та тривалість горіння для розпалювання вогню, це зумовлене високою щільністю і теплоємністю шкаралупи. Як матеріали може бути використана вторинна сировина, відходи деревообробки, переробної галузі та кондитерського виробництва, що, в свою чергу, здешевлює виробництво та вирішує проблему відходів у цих галузях. Заявлений засіб для розпалювання є екологічно безпечним, повністю утилізується при використанні і не несе шкоди навколишньому середовищу. В матеріалах заявки технічне рішення описане повністю, воно може бути використано для розпалювання вогню в багаттях, мангалах, камінах, печах, твердопаливних та піролізних котлах, булер'янах тощо. Дослідні зразки засобу отримані згідно із заявленим способом підтвердили свою безпеку, зручність та ефективність у використанні. Таким чином, заявлене технічне рішення відповідає критерію патентоздатності корисної моделі - промислова придатність. 2 UA 120574 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Засіб для розпалювання вогню, що містить зовнішню та внутрішню частини, деревний наповнювач, оброблений воском, який відрізняється тим, що зовнішня частина являє собою оболонку із горючого матеріалу, наприклад паперу або картону, а внутрішня частина включає деревний наповнювач у вигляді деревної шерсті і тирси, шкаралупи горіхів, наприклад волоських, а також кокосове волокно, у наступних співвідношенні компонентів, мас. %: деревна шерсть 40…60 шкаралупи горіхів 10…25 кокосове волокно 3…14 деревна тирса решта. 2. Засіб за п. 1, який відрізняється тим, що зовнішню частину, виконану із горючого матеріалу, можуть попередньо піддавати пластиковому ламінуванню за відомою технологією. 3. Засіб за п. 1, який відрізняється тим, що компоненти внутрішньої частини засобу можуть обробляти воском. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
