Система розмивних бун джинлювіон

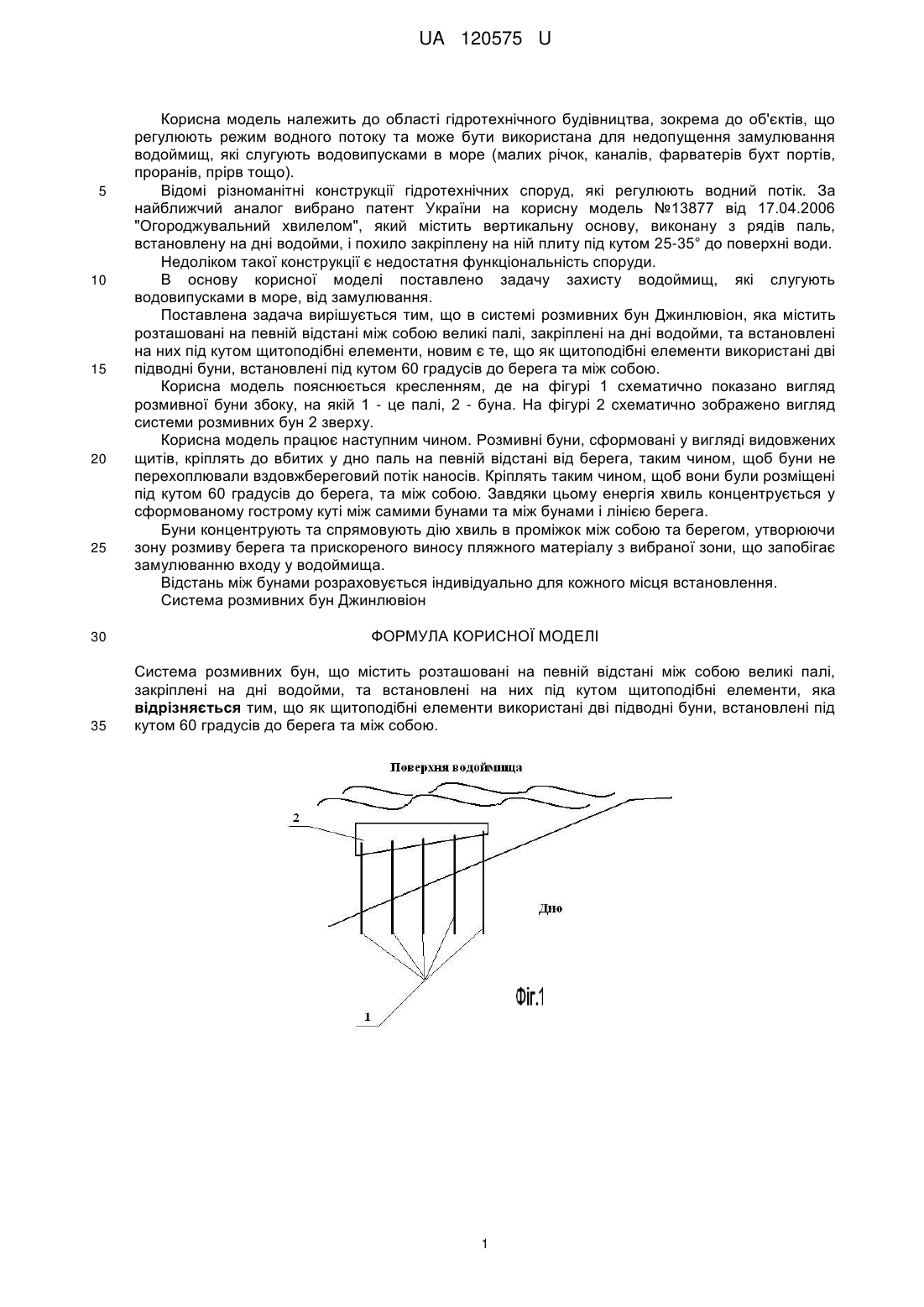

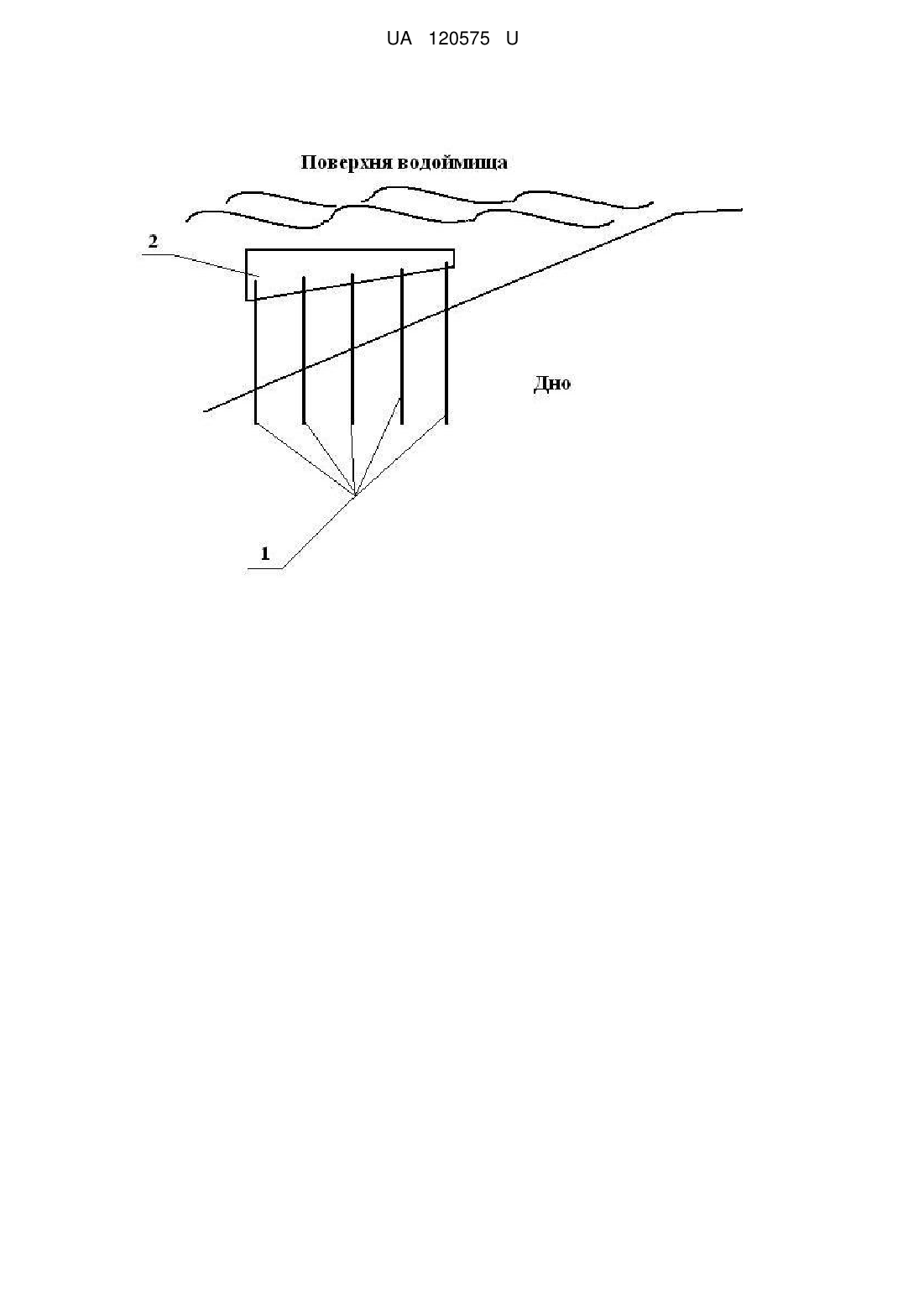

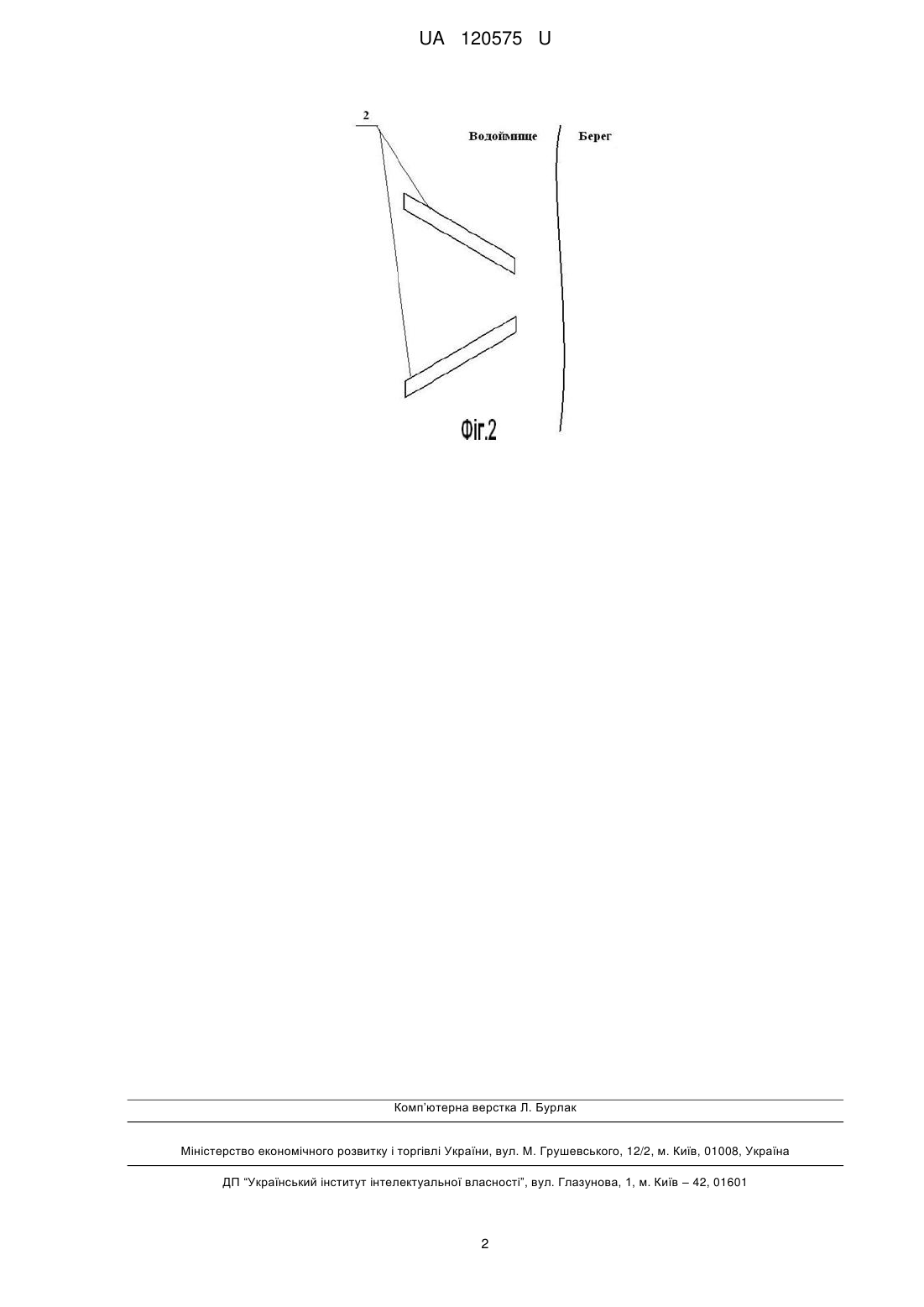

Реферат: Система розмивних бун Джинлювіон містить розташовані на певній відстані між собою великі палі, закріплені на дні водойми, та встановлені на них під кутом щитоподібні елементи. Як щитоподібні елементи використані дві підводні буни, встановлені під кутом 60 градусів до берега та між собою. UA 120575 U (12) UA 120575 U UA 120575 U 5 10 15 20 25 Корисна модель належить до області гідротехнічного будівництва, зокрема до об'єктів, що регулюють режим водного потоку та може бути використана для недопущення замулювання водоймищ, які слугують водовипусками в море (малих річок, каналів, фарватерів бухт портів, проранів, прірв тощо). Відомі різноманітні конструкції гідротехнічних споруд, які регулюють водний потік. За найближчий аналог вибрано патент України на корисну модель №13877 від 17.04.2006 "Огороджувальний хвилелом", який містить вертикальну основу, виконану з рядів паль, встановлену на дні водойми, і похило закріплену на ній плиту під кутом 25-35° до поверхні води. Недоліком такої конструкції є недостатня функціональність споруди. В основу корисної моделі поставлено задачу захисту водоймищ, які слугують водовипусками в море, від замулювання. Поставлена задача вирішується тим, що в системі розмивних бун Джинлювіон, яка містить розташовані на певній відстані між собою великі палі, закріплені на дні водойми, та встановлені на них під кутом щитоподібні елементи, новим є те, що як щитоподібні елементи використані дві підводні буни, встановлені під кутом 60 градусів до берега та між собою. Корисна модель пояснюється кресленням, де на фігурі 1 схематично показано вигляд розмивної буни збоку, на якій 1 - це палі, 2 - буна. На фігурі 2 схематично зображено вигляд системи розмивних бун 2 зверху. Корисна модель працює наступним чином. Розмивні буни, сформовані у вигляді видовжених щитів, кріплять до вбитих у дно паль на певній відстані від берега, таким чином, щоб буни не перехоплювали вздовжбереговий потік наносів. Кріплять таким чином, щоб вони були розміщені під кутом 60 градусів до берега, та між собою. Завдяки цьому енергія хвиль концентрується у сформованому гострому куті між самими бунами та між бунами і лінією берега. Буни концентрують та спрямовують дію хвиль в проміжок між собою та берегом, утворюючи зону розмиву берега та прискореного виносу пляжного матеріалу з вибраної зони, що запобігає замулюванню входу у водоймища. Відстань між бунами розраховується індивідуально для кожного місця встановлення. Система розмивних бун Джинлювіон 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Система розмивних бун, що містить розташовані на певній відстані між собою великі палі, закріплені на дні водойми, та встановлені на них під кутом щитоподібні елементи, яка відрізняється тим, що як щитоподібні елементи використані дві підводні буни, встановлені під кутом 60 градусів до берега та між собою. 1 UA 120575 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
