Радіальний ущільнювач флотошламу

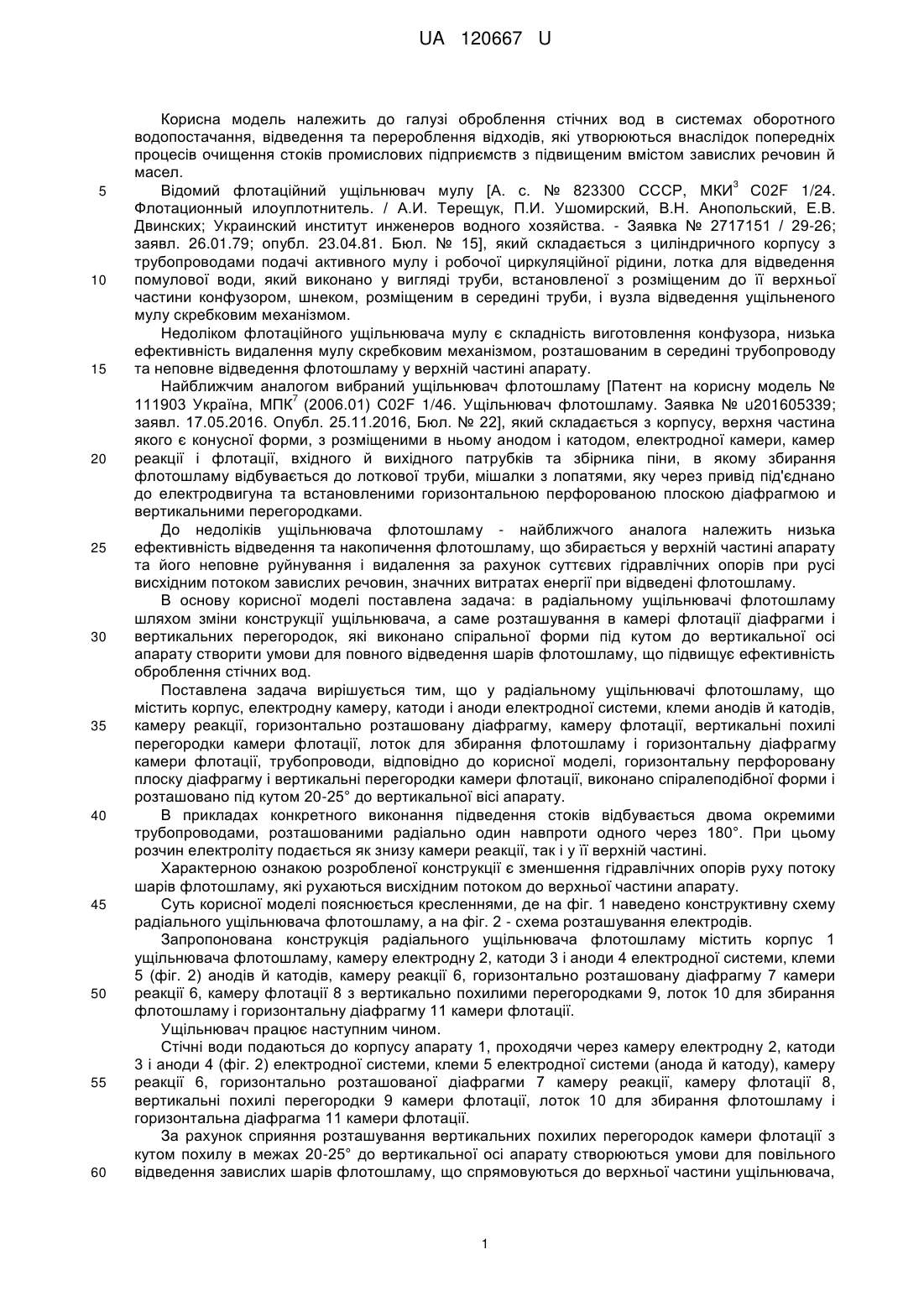

Реферат: UA 120667 U UA 120667 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі оброблення стічних вод в системах оборотного водопостачання, відведення та перероблення відходів, які утворюються внаслідок попередніх процесів очищення стоків промислових підприємств з підвищеним вмістом завислих речовин й масел. 3 Відомий флотаційний ущільнювач мулу [А. с. № 823300 СССР, МКИ С02F 1/24. Флотационный илоуплотнитель. / А.И. Терещук, П.И. Ушомирский, В.Н. Анопольский, Е.В. Двинских; Украинский институт инженеров водного хозяйства. - Заявка № 2717151 / 29-26; заявл. 26.01.79; опубл. 23.04.81. Бюл. № 15], який складається з циліндричного корпусу з трубопроводами подачі активного мулу і робочої циркуляційної рідини, лотка для відведення помулової води, який виконано у вигляді труби, встановленої з розміщеним до її верхньої частини конфузором, шнеком, розміщеним в середині труби, і вузла відведення ущільненого мулу скребковим механізмом. Недоліком флотаційного ущільнювача мулу є складність виготовлення конфузора, низька ефективність видалення мулу скребковим механізмом, розташованим в середині трубопроводу та неповне відведення флотошламу у верхній частині апарату. Найближчим аналогом вибраний ущільнювач флотошламу [Патент на корисну модель № 7 111903 Україна, МПК (2006.01) С02F 1/46. Ущільнювач флотошламу. Заявка № u201605339; заявл. 17.05.2016. Опубл. 25.11.2016, Бюл. № 22], який складається з корпусу, верхня частина якого є конусної форми, з розміщеними в ньому анодом і катодом, електродної камери, камер реакції і флотації, вхідного й вихідного патрубків та збірника піни, в якому збирання флотошламу відбувається до лоткової труби, мішалки з лопатями, яку через привід під'єднано до електродвигуна та встановленими горизонтальною перфорованою плоскою діафрагмою и вертикальними перегородками. До недоліків ущільнювача флотошламу - найближчого аналога належить низька ефективність відведення та накопичення флотошламу, що збирається у верхній частині апарату та його неповне руйнування і видалення за рахунок суттєвих гідравлічних опорів при русі висхідним потоком завислих речовин, значних витратах енергії при відведені флотошламу. В основу корисної моделі поставлена задача: в радіальному ущільнювачі флотошламу шляхом зміни конструкції ущільнювача, а саме розташування в камері флотації діафрагми і вертикальних перегородок, які виконано спіральної форми під кутом до вертикальної осі апарату створити умови для повного відведення шарів флотошламу, що підвищує ефективність оброблення стічних вод. Поставлена задача вирішується тим, що у радіальному ущільнювачі флотошламу, що містить корпус, електродну камеру, катоди і аноди електродної системи, клеми анодів й катодів, камеру реакції, горизонтально розташовану діафрагму, камеру флотації, вертикальні похилі перегородки камери флотації, лоток для збирання флотошламу і горизонтальну діафрагму камери флотації, трубопроводи, відповідно до корисної моделі, горизонтальну перфоровану плоску діафрагму і вертикальні перегородки камери флотації, виконано спіралеподібної форми і розташовано під кутом 20-25° до вертикальної вісі апарату. В прикладах конкретного виконання підведення стоків відбувається двома окремими трубопроводами, розташованими радіально один навпроти одного через 180°. При цьому розчин електроліту подається як знизу камери реакції, так і у її верхній частині. Характерною ознакою розробленої конструкції є зменшення гідравлічних опорів руху потоку шарів флотошламу, які рухаються висхідним потоком до верхньої частини апарату. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 наведено конструктивну схему радіального ущільнювача флотошламу, а на фіг. 2 - схема розташування електродів. Запропонована конструкція радіального ущільнювача флотошламу містить корпус 1 ущільнювача флотошламу, камеру електродну 2, катоди 3 і аноди 4 електродної системи, клеми 5 (фіг. 2) анодів й катодів, камеру реакції 6, горизонтально розташовану діафрагму 7 камери реакції 6, камеру флотації 8 з вертикально похилими перегородками 9, лоток 10 для збирання флотошламу і горизонтальну діафрагму 11 камери флотації. Ущільнювач працює наступним чином. Стічні води подаються до корпусу апарату 1, проходячи через камеру електродну 2, катоди 3 і аноди 4 (фіг. 2) електродної системи, клеми 5 електродної системи (анода й катоду), камеру реакції 6, горизонтально розташованої діафрагми 7 камеру реакції, камеру флотації 8, вертикальні похилі перегородки 9 камери флотації, лоток 10 для збирання флотошламу і горизонтальна діафрагма 11 камери флотації. За рахунок сприяння розташування вертикальних похилих перегородок камери флотації з кутом похилу в межах 20-25° до вертикальної осі апарату створюються умови для повільного відведення завислих шарів флотошламу, що спрямовуються до верхньої частини ущільнювача, 1 UA 120667 U їх накопичення відбувається без руйнування їх суцільного потоку і відбувається повне відведення завислих речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Радіальний ущільнювач флотошламу, що містить корпус апарата, електродну камеру, катоди і аноди електродної системи, клеми електродів й катодів, камеру реакції, горизонтально розташовану діафрагму, камеру флотації, вертикальні похилі перегородки камери флотації, лоток для збирання флотошламу і горизонтальну діафрагму камери флотації, трубопроводи, який відрізняється тим, що горизонтальну перфоровану плоску діафрагму і вертикальні перегородки камери флотації виконано спіралеподібної форми і розташовано під кутом 20-25° до вертикальної осі апарата. 2. Ущільнювач за п. 1, який відрізняється тим, що трубопроводи для підведення стоків розташовано радіально один навпроти одного через 180°. 2 UA 120667 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
