Машина для попереднього очищення насіння рицини

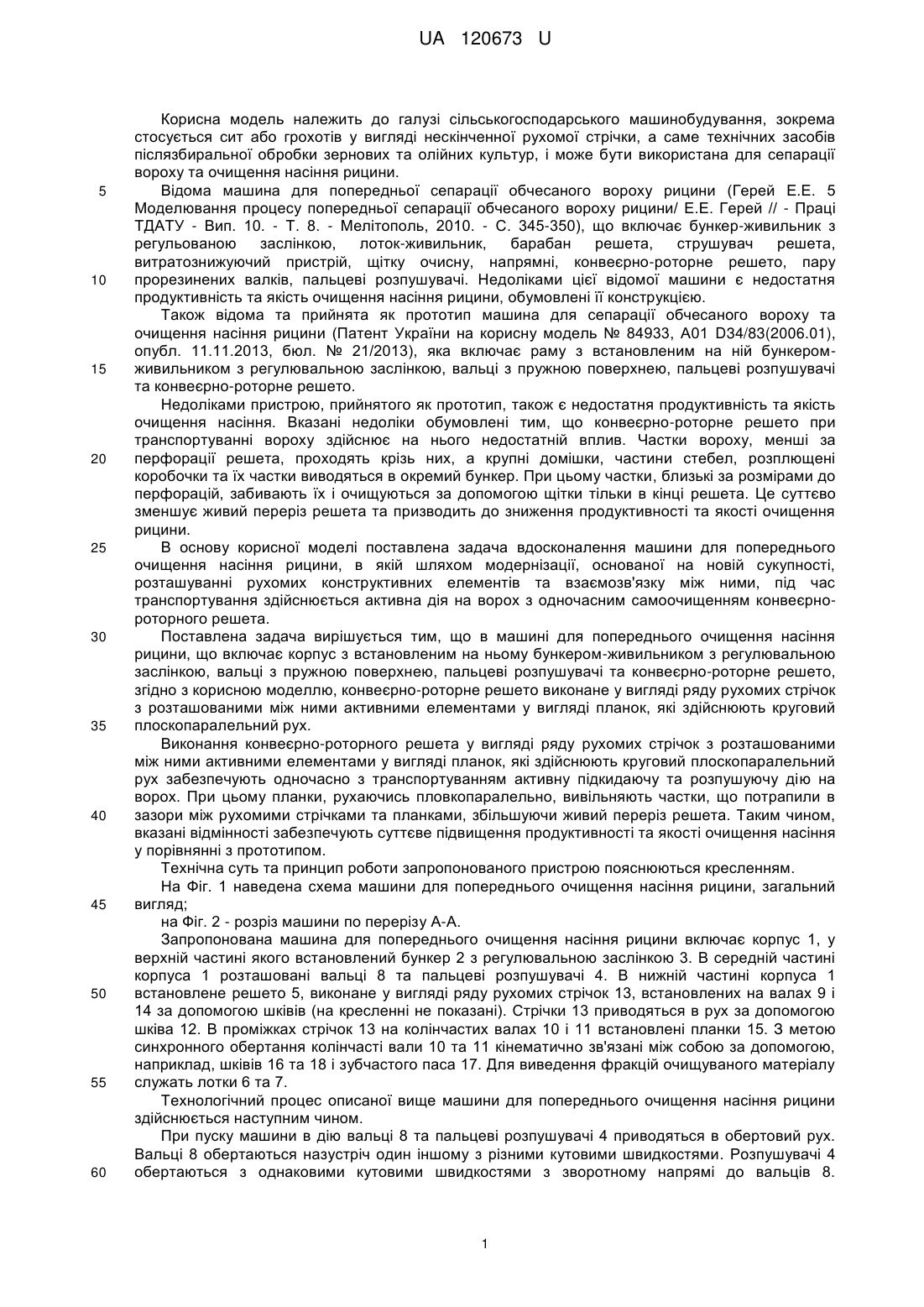

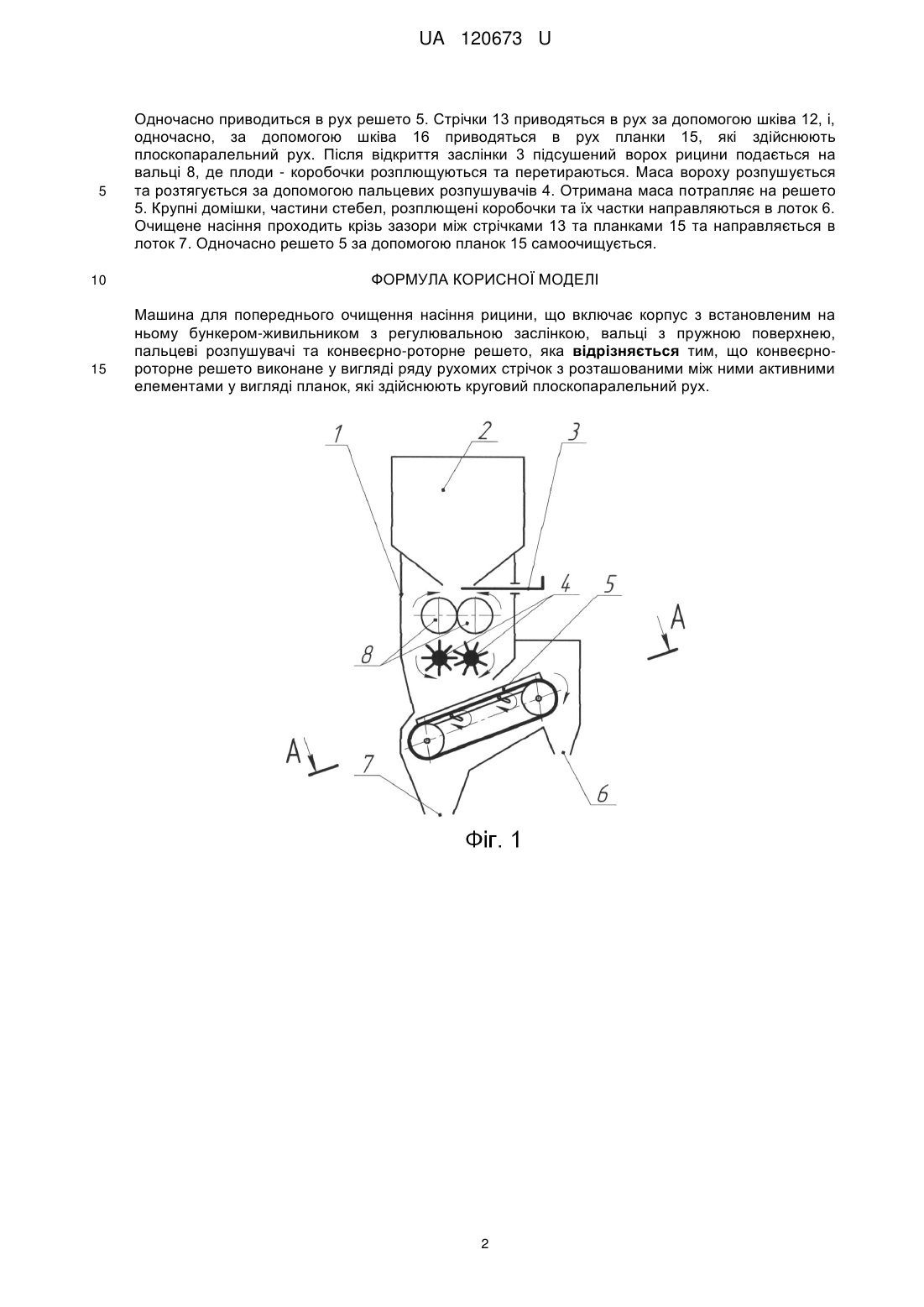

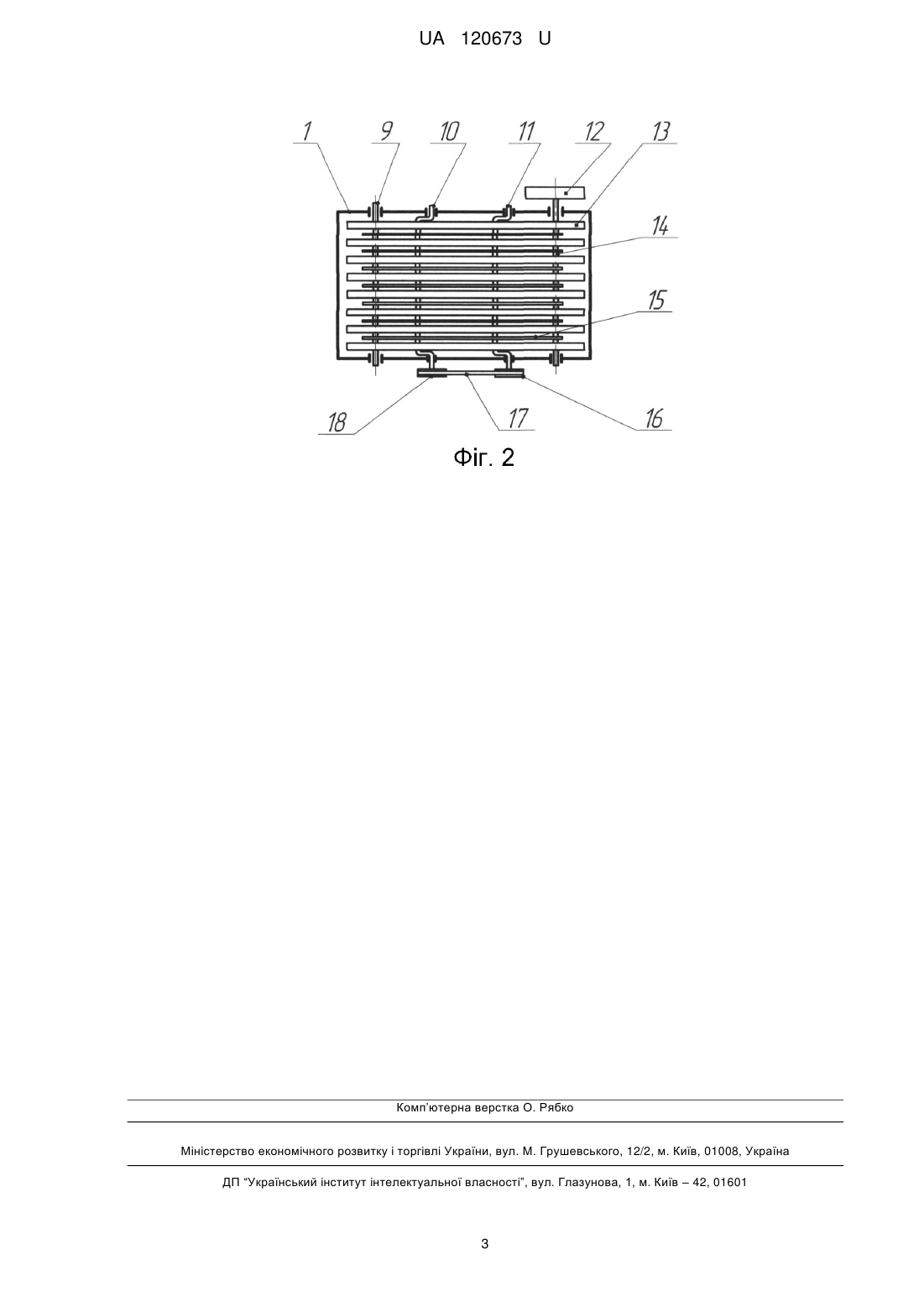

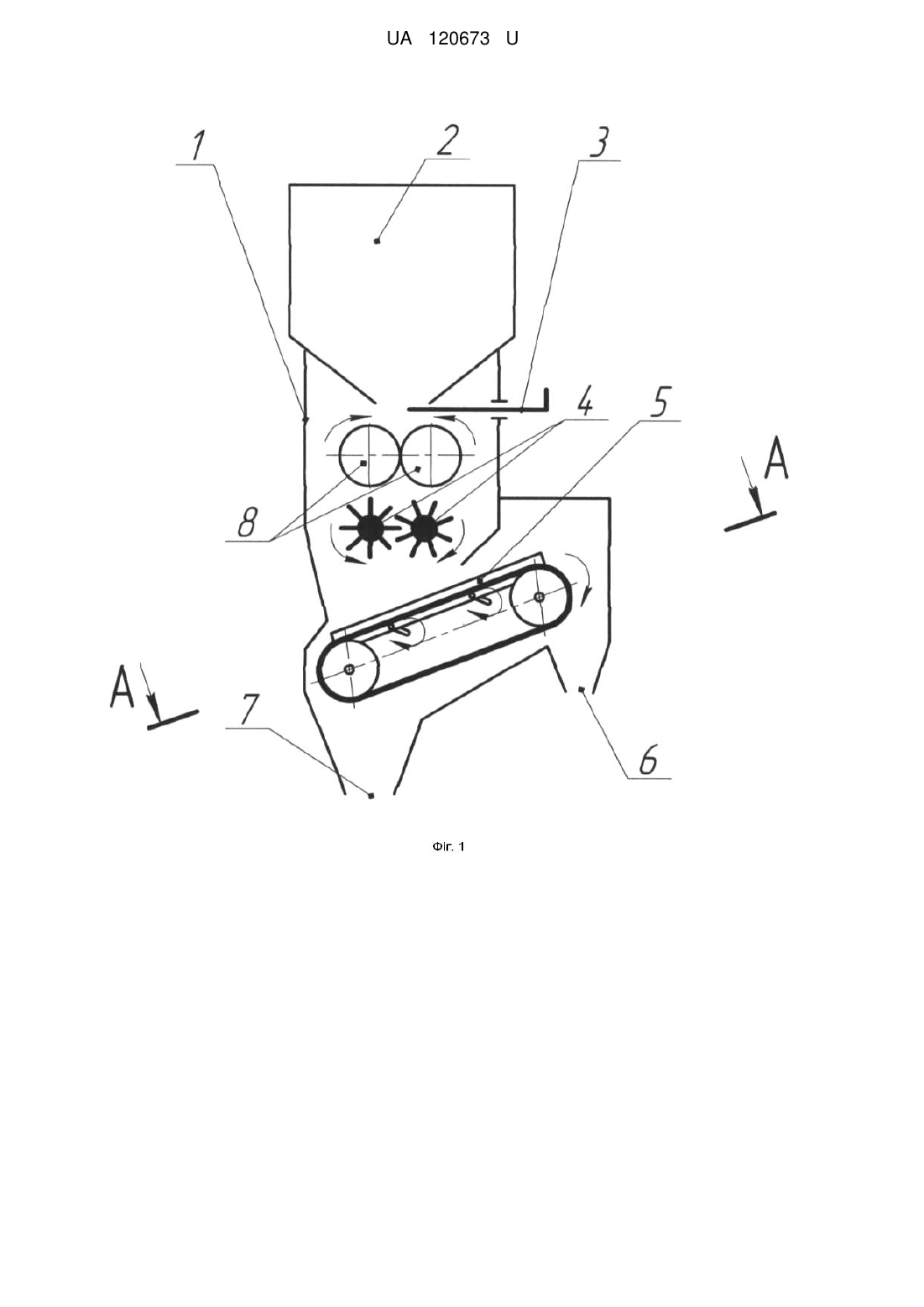

Реферат: UA 120673 U UA 120673 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема стосується сит або грохотів у вигляді нескінченної рухомої стрічки, а саме технічних засобів післязбиральної обробки зернових та олійних культур, і може бути використана для сепарації вороху та очищення насіння рицини. Відома машина для попередньої сепарації обчесаного вороху рицини (Герей Е.Е. 5 Моделювання процесу попередньої сепарації обчесаного вороху рицини/ Е.Е. Герей // - Праці ТДАТУ - Вип. 10. - Т. 8. - Мелітополь, 2010. - С. 345-350), що включає бункер-живильник з регульованою заслінкою, лоток-живильник, барабан решета, струшувач решета, витратознижуючий пристрій, щітку очисну, напрямні, конвеєрно-роторне решето, пару прорезинених валків, пальцеві розпушувачі. Недоліками цієї відомої машини є недостатня продуктивність та якість очищення насіння рицини, обумовлені її конструкцією. Також відома та прийнята як прототип машина для сепарації обчесаного вороху та очищення насіння рицини (Патент України на корисну модель № 84933, А01 D34/83(2006.01), опубл. 11.11.2013, бюл. № 21/2013), яка включає раму з встановленим на ній бункеромживильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розпушувачі та конвеєрно-роторне решето. Недоліками пристрою, прийнятого як прототип, також є недостатня продуктивність та якість очищення насіння. Вказані недоліки обумовлені тим, що конвеєрно-роторне решето при транспортуванні вороху здійснює на нього недостатній вплив. Частки вороху, менші за перфорації решета, проходять крізь них, а крупні домішки, частини стебел, розплющені коробочки та їх частки виводяться в окремий бункер. При цьому частки, близькі за розмірами до перфорацій, забивають їх і очищуються за допомогою щітки тільки в кінці решета. Це суттєво зменшує живий переріз решета та призводить до зниження продуктивності та якості очищення рицини. В основу корисної моделі поставлена задача вдосконалення машини для попереднього очищення насіння рицини, в якій шляхом модернізації, основаної на новій сукупності, розташуванні рухомих конструктивних елементів та взаємозв'язку між ними, під час транспортування здійснюється активна дія на ворох з одночасним самоочищенням конвеєрнороторного решета. Поставлена задача вирішується тим, що в машині для попереднього очищення насіння рицини, що включає корпус з встановленим на ньому бункером-живильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розпушувачі та конвеєрно-роторне решето, згідно з корисною моделлю, конвеєрно-роторне решето виконане у вигляді ряду рухомих стрічок з розташованими між ними активними елементами у вигляді планок, які здійснюють круговий плоскопаралельний рух. Виконання конвеєрно-роторного решета у вигляді ряду рухомих стрічок з розташованими між ними активними елементами у вигляді планок, які здійснюють круговий плоскопаралельний рух забезпечують одночасно з транспортуванням активну підкидаючу та розпушуючу дію на ворох. При цьому планки, рухаючись пловкопаралельно, вивільняють частки, що потрапили в зазори між рухомими стрічками та планками, збільшуючи живий переріз решета. Таким чином, вказані відмінності забезпечують суттєве підвищення продуктивності та якості очищення насіння у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На Фіг. 1 наведена схема машини для попереднього очищення насіння рицини, загальний вигляд; на Фіг. 2 - розріз машини по перерізу А-А. Запропонована машина для попереднього очищення насіння рицини включає корпус 1, у верхній частині якого встановлений бункер 2 з регулювальною заслінкою 3. В середній частині корпуса 1 розташовані вальці 8 та пальцеві розпушувачі 4. В нижній частині корпуса 1 встановлене решето 5, виконане у вигляді ряду рухомих стрічок 13, встановлених на валах 9 і 14 за допомогою шківів (на кресленні не показані). Стрічки 13 приводяться в рух за допомогою шківа 12. В проміжках стрічок 13 на колінчастих валах 10 і 11 встановлені планки 15. З метою синхронного обертання колінчасті вали 10 та 11 кінематично зв'язані між собою за допомогою, наприклад, шківів 16 та 18 і зубчастого паса 17. Для виведення фракцій очищуваного матеріалу служать лотки 6 та 7. Технологічний процес описаної вище машини для попереднього очищення насіння рицини здійснюється наступним чином. При пуску машини в дію вальці 8 та пальцеві розпушувачі 4 приводяться в обертовий рух. Вальці 8 обертаються назустріч один іншому з різними кутовими швидкостями. Розпушувачі 4 обертаються з однаковими кутовими швидкостями з зворотному напрямі до вальців 8. 1 UA 120673 U 5 10 15 Одночасно приводиться в рух решето 5. Стрічки 13 приводяться в рух за допомогою шківа 12, і, одночасно, за допомогою шківа 16 приводяться в рух планки 15, які здійснюють плоскопаралельний рух. Після відкриття заслінки 3 підсушений ворох рицини подається на вальці 8, де плоди - коробочки розплющуються та перетираються. Маса вороху розпушується та розтягується за допомогою пальцевих розпушувачів 4. Отримана маса потрапляє на решето 5. Крупні домішки, частини стебел, розплющені коробочки та їх частки направляються в лоток 6. Очищене насіння проходить крізь зазори між стрічками 13 та планками 15 та направляється в лоток 7. Одночасно решето 5 за допомогою планок 15 самоочищується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Машина для попереднього очищення насіння рицини, що включає корпус з встановленим на ньому бункером-живильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розпушувачі та конвеєрно-роторне решето, яка відрізняється тим, що конвеєрнороторне решето виконане у вигляді ряду рухомих стрічок з розташованими між ними активними елементами у вигляді планок, які здійснюють круговий плоскопаралельний рух. 2 UA 120673 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
