Машина попереднього очищення зерна

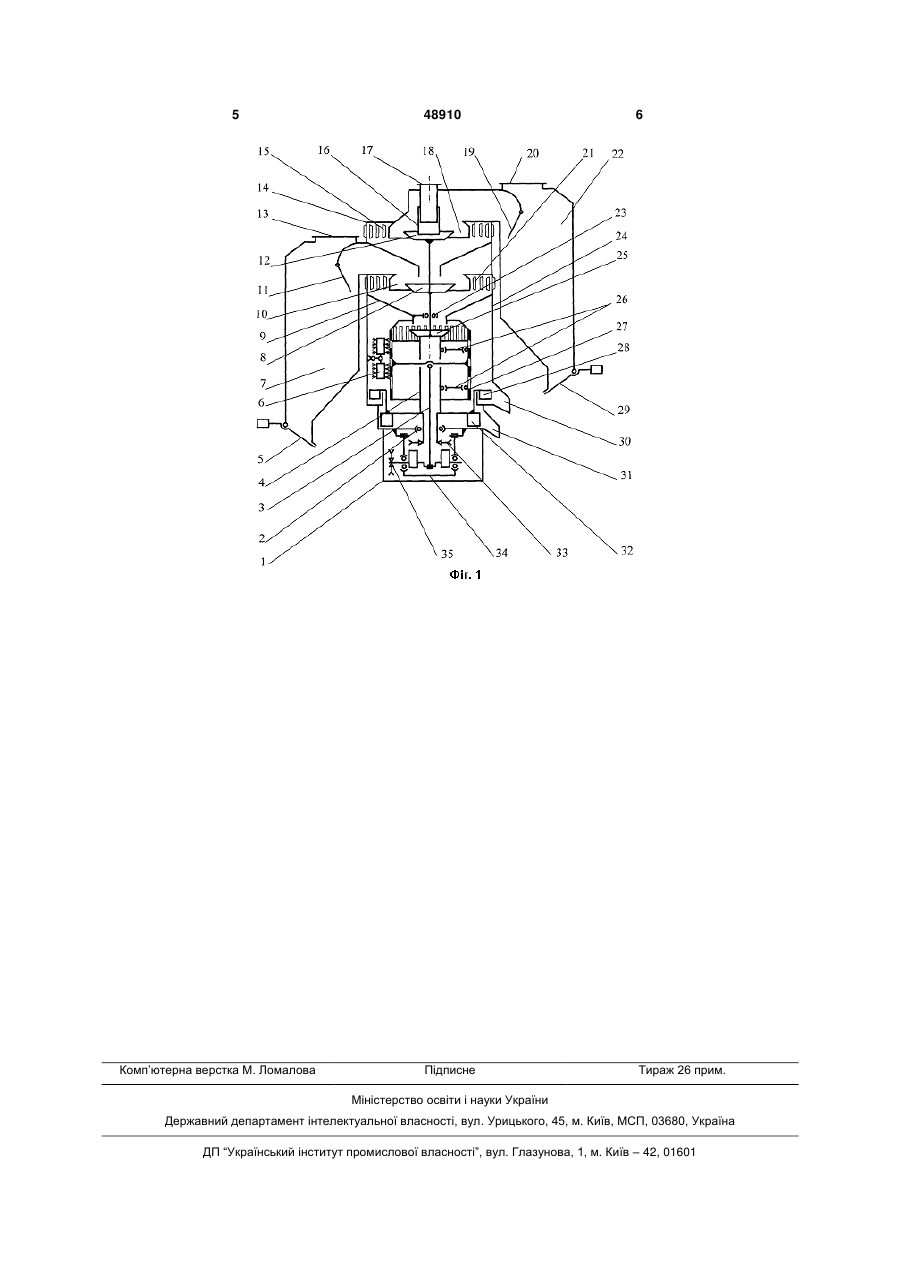

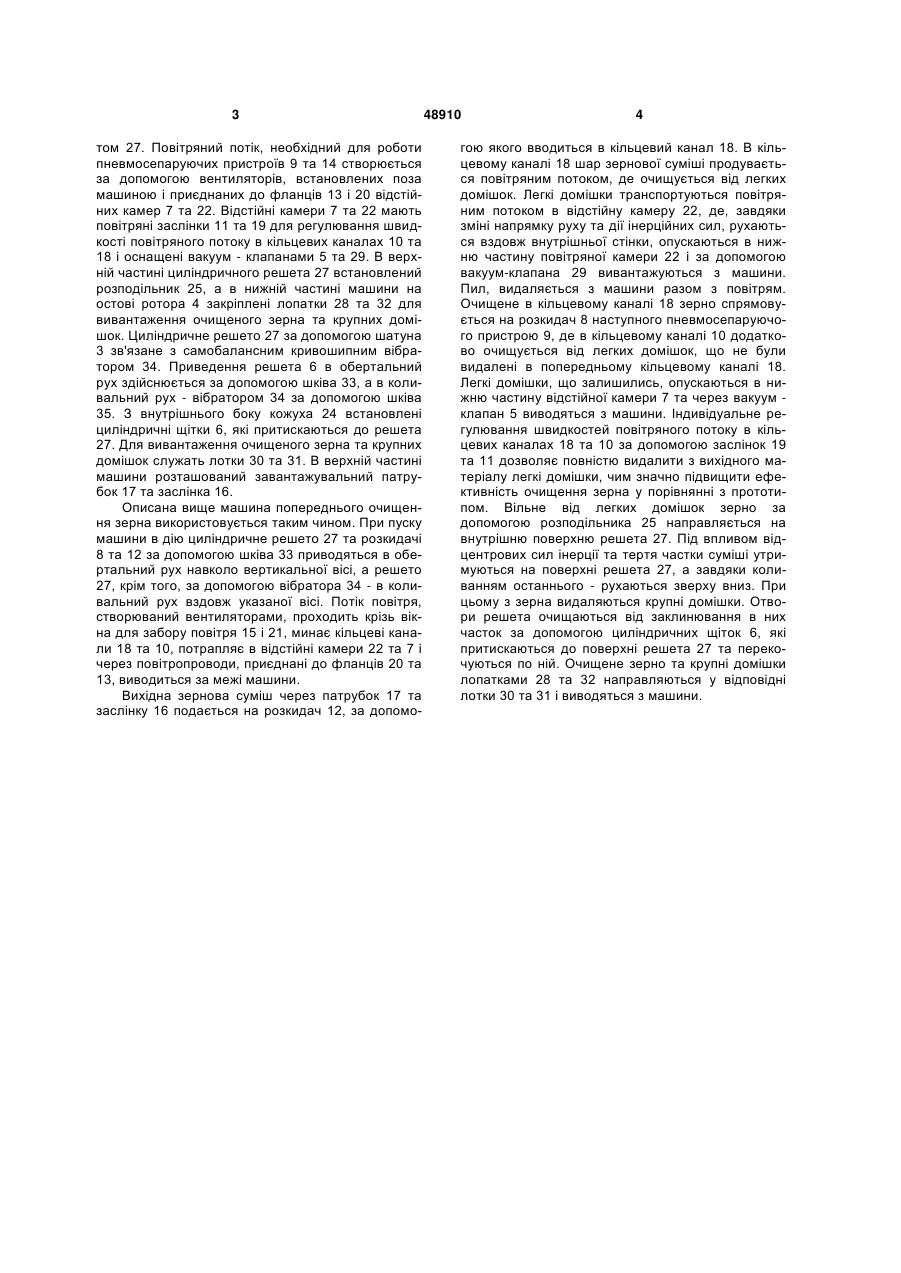

Машина попереднього очищення зерна, що включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що над вібровідцентровим решітним барабаном встановлені послідовно два пневмосепаруючі пристрої. (19) (21) u200910545 (22) 19.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 том 27. Повітряний потік, необхідний для роботи пневмосепаруючих пристроїв 9 та 14 створюється за допомогою вентиляторів, встановлених поза машиною і приєднаних до фланців 13 і 20 відстійних камер 7 та 22. Відстійні камери 7 та 22 мають повітряні заслінки 11 та 19 для регулювання швидкості повітряного потоку в кільцевих каналах 10 та 18 і оснащені вакуум - клапанами 5 та 29. В верхній частині циліндричного решета 27 встановлений розподільник 25, а в нижній частині машини на остові ротора 4 закріплені лопатки 28 та 32 для вивантаження очищеного зерна та крупних домішок. Циліндричне решето 27 за допомогою шатуна 3 зв'язане з самобалансним кривошипним вібратором 34. Приведення решета 6 в обертальний рух здійснюється за допомогою шківа 33, а в коливальний рух - вібратором 34 за допомогою шківа 35. З внутрішнього боку кожуха 24 встановлені циліндричні щітки 6, які притискаються до решета 27. Для вивантаження очищеного зерна та крупних домішок служать лотки 30 та 31. В верхній частині машини розташований завантажувальний патрубок 17 та заслінка 16. Описана вище машина попереднього очищення зерна використовується таким чином. При пуску машини в дію циліндричне решето 27 та розкидачі 8 та 12 за допомогою шківа 33 приводяться в обертальний рух навколо вертикальної вісі, а решето 27, крім того, за допомогою вібратора 34 - в коливальний рух вздовж указаної вісі. Потік повітря, створюваний вентиляторами, проходить крізь вікна для забору повітря 15 і 21, минає кільцеві канали 18 та 10, потрапляє в відстійні камери 22 та 7 і через повітропроводи, приєднані до фланців 20 та 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 17 та заслінку 16 подається на розкидач 12, за допомо 48910 4 гою якого вводиться в кільцевий канал 18. В кільцевому каналі 18 шар зернової суміші продувається повітряним потоком, де очищується від легких домішок. Легкі домішки транспортуються повітряним потоком в відстійну камеру 22, де, завдяки зміні напрямку руху та дії інерційних сил, рухаються вздовж внутрішньої стінки, опускаються в нижню частину повітряної камери 22 і за допомогою вакуум-клапана 29 вивантажуються з машини. Пил, видаляється з машини разом з повітрям. Очищене в кільцевому каналі 18 зерно спрямовується на розкидач 8 наступного пневмосепаруючого пристрою 9, де в кільцевому каналі 10 додатково очищується від легких домішок, що не були видалені в попередньому кільцевому каналі 18. Легкі домішки, що залишились, опускаються в нижню частину відстійної камери 7 та через вакуум клапан 5 виводяться з машини. Індивідуальне регулювання швидкостей повітряного потоку в кільцевих каналах 18 та 10 за допомогою заслінок 19 та 11 дозволяє повністю видалити з вихідного матеріалу легкі домішки, чим значно підвищити ефективність очищення зерна у порівнянні з прототипом. Вільне від легких домішок зерно за допомогою розподільника 25 направляється на внутрішню поверхню решета 27. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 27, а завдяки коливанням останнього - рухаються зверху вниз. При цьому з зерна видаляються крупні домішки. Отвори решета очищаються від заклинювання в них часток за допомогою циліндричних щіток 6, які притискаються до поверхні решета 27 та перекочуються по ній. Очищене зерно та крупні домішки лопатками 28 та 32 направляються у відповідні лотки 30 та 31 і виводяться з машини. 5 Комп’ютерна верстка М. Ломалова 48910 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
