Тренажер для виконання вправ на перекладині

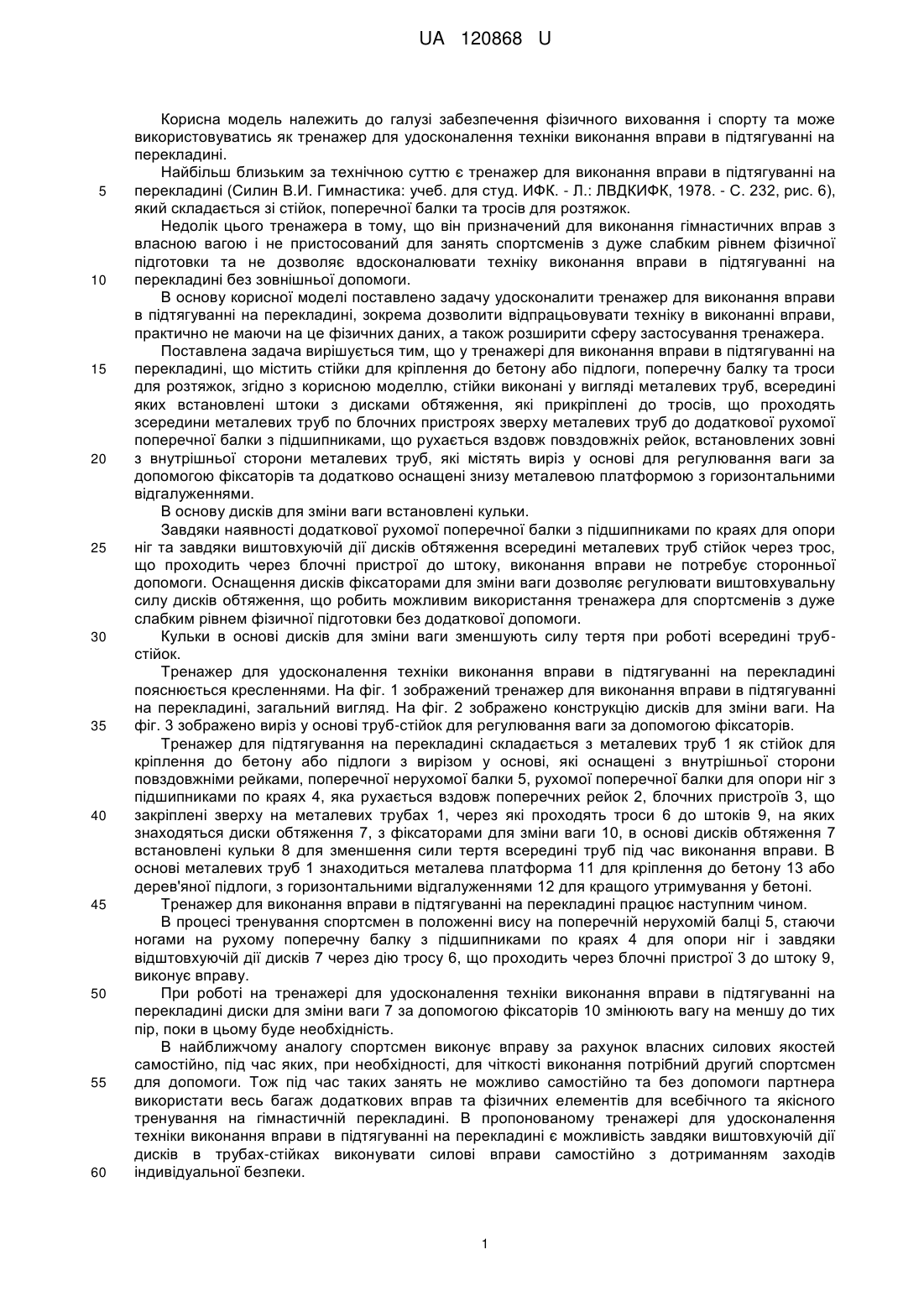

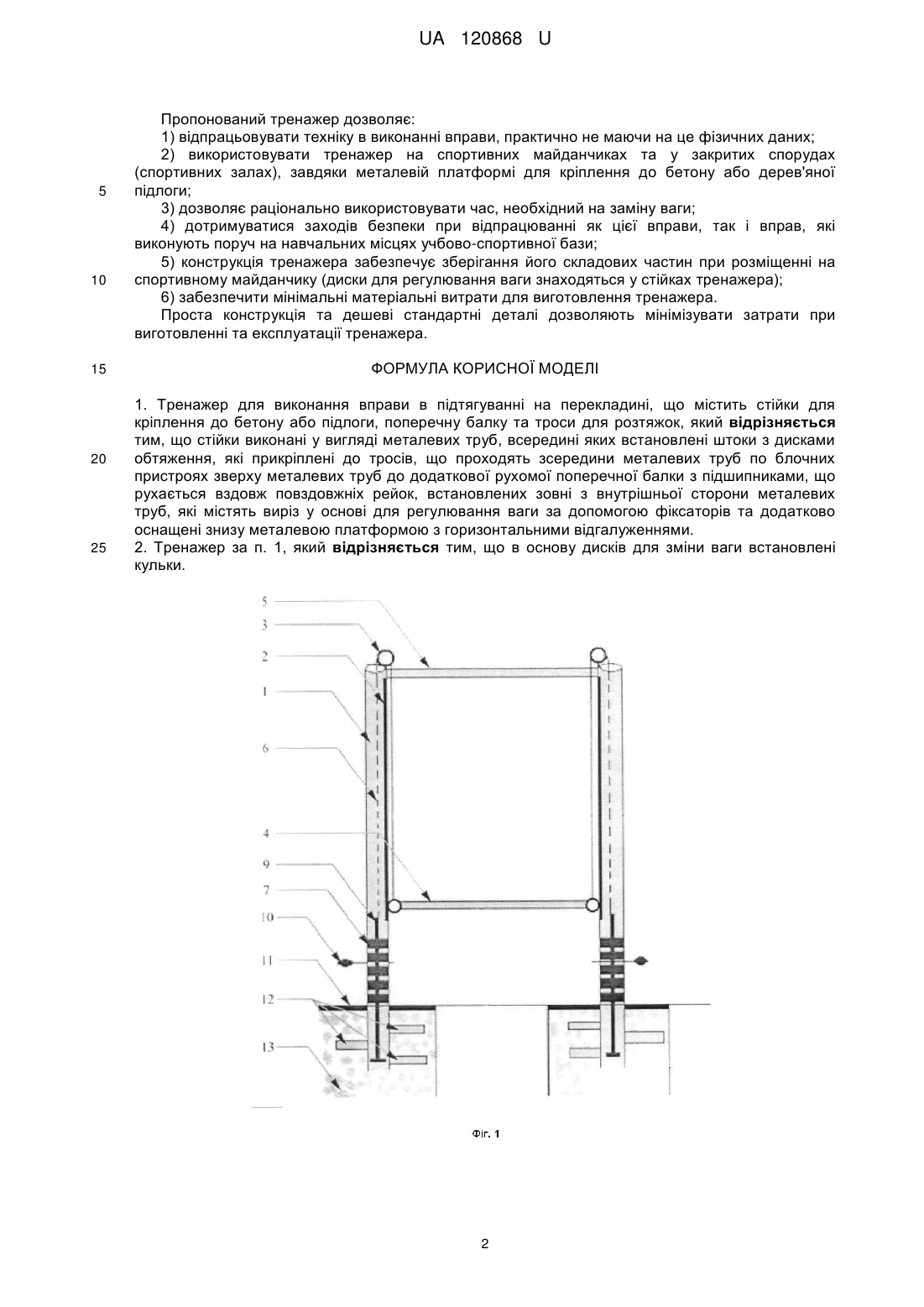

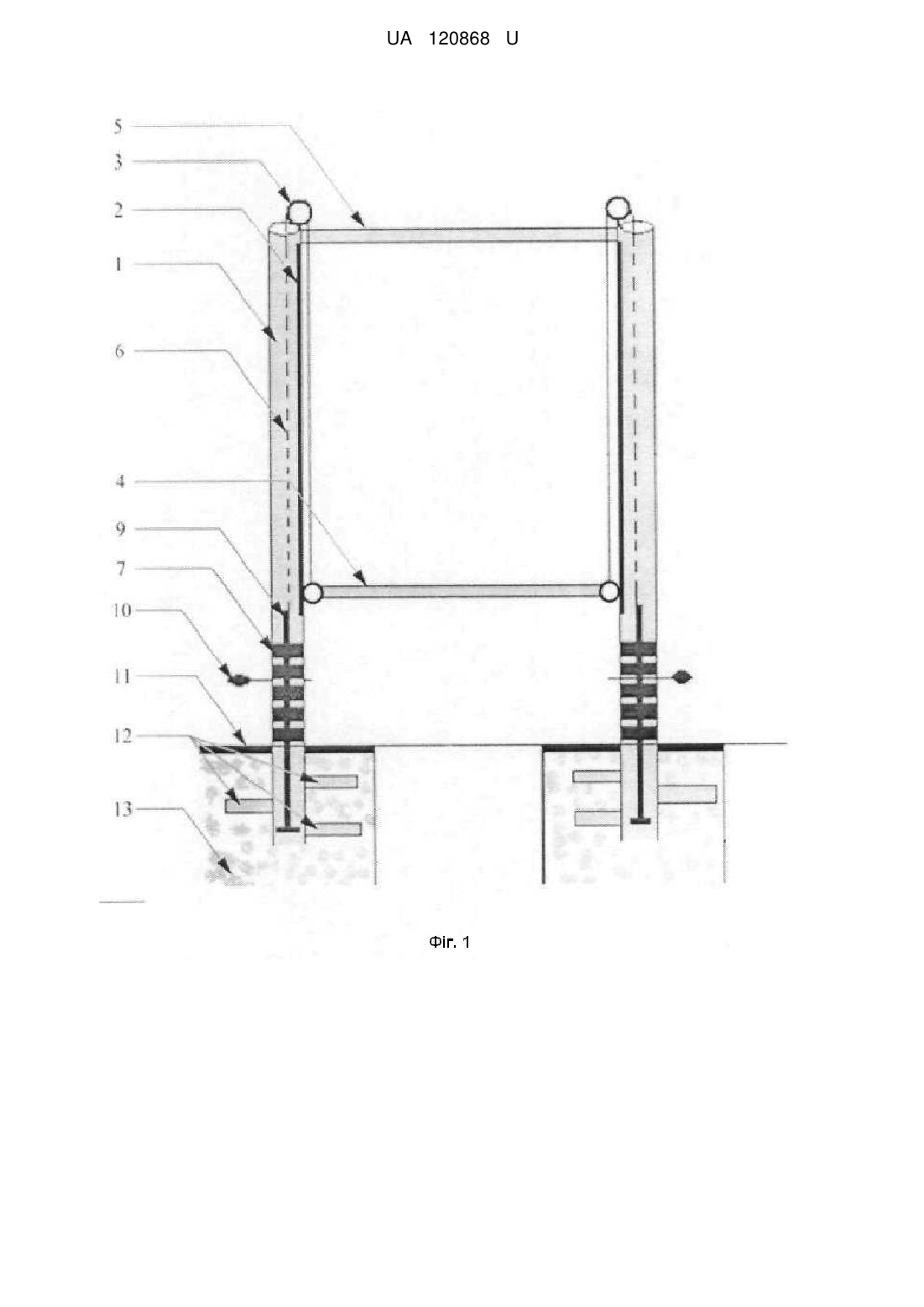

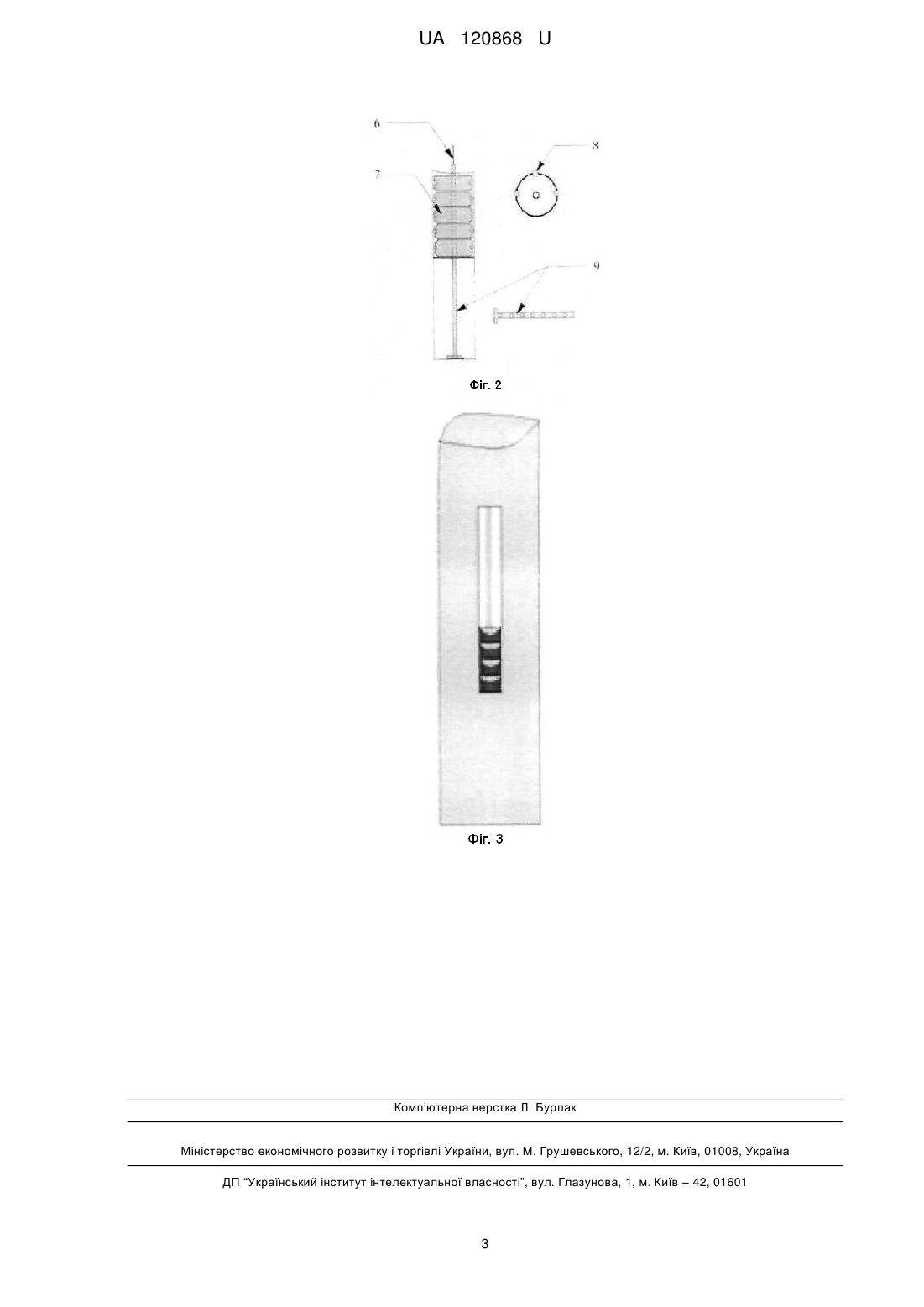

Реферат: Тренажер для виконання вправи в підтягуванні на перекладині містить стійки для кріплення до бетону або підлоги, поперечну балку та троси для розтяжок. Стійки виконані у вигляді металевих труб, всередині яких встановлені штоки з дисками обтяження, які прикріплені до тросів, що проходять зсередини металевих труб по блочних пристроях зверху металевих труб до додаткової рухомої поперечної балки з підшипниками, що рухається вздовж повздовжніх рейок, встановлених зовні з внутрішньої сторони металевих труб, які містять виріз у основі для регулювання ваги за допомогою фіксаторів та додатково оснащені знизу металевою платформою з горизонтальними відгалуженнями. UA 120868 U (12) UA 120868 U UA 120868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі забезпечення фізичного виховання і спорту та може використовуватись як тренажер для удосконалення техніки виконання вправи в підтягуванні на перекладині. Найбільш близьким за технічною суттю є тренажер для виконання вправи в підтягуванні на перекладині (Силин В.И. Гимнастика: учеб. для студ. ИФК. - Л.: ЛВДКИФК, 1978. - С. 232, рис. 6), який складається зі стійок, поперечної балки та тросів для розтяжок. Недолік цього тренажера в тому, що він призначений для виконання гімнастичних вправ з власною вагою і не пристосований для занять спортсменів з дуже слабким рівнем фізичної підготовки та не дозволяє вдосконалювати техніку виконання вправи в підтягуванні на перекладині без зовнішньої допомоги. В основу корисної моделі поставлено задачу удосконалити тренажер для виконання вправи в підтягуванні на перекладині, зокрема дозволити відпрацьовувати техніку в виконанні вправи, практично не маючи на це фізичних даних, а також розширити сферу застосування тренажера. Поставлена задача вирішується тим, що у тренажері для виконання вправи в підтягуванні на перекладині, що містить стійки для кріплення до бетону або підлоги, поперечну балку та троси для розтяжок, згідно з корисною моделлю, стійки виконані у вигляді металевих труб, всередині яких встановлені штоки з дисками обтяження, які прикріплені до тросів, що проходять зсередини металевих труб по блочних пристроях зверху металевих труб до додаткової рухомої поперечної балки з підшипниками, що рухається вздовж повздовжніх рейок, встановлених зовні з внутрішньої сторони металевих труб, які містять виріз у основі для регулювання ваги за допомогою фіксаторів та додатково оснащені знизу металевою платформою з горизонтальними відгалуженнями. В основу дисків для зміни ваги встановлені кульки. Завдяки наявності додаткової рухомої поперечної балки з підшипниками по краях для опори ніг та завдяки виштовхуючій дії дисків обтяження всередині металевих труб стійок через трос, що проходить через блочні пристрої до штоку, виконання вправи не потребує сторонньої допомоги. Оснащення дисків фіксаторами для зміни ваги дозволяє регулювати виштовхувальну силу дисків обтяження, що робить можливим використання тренажера для спортсменів з дуже слабким рівнем фізичної підготовки без додаткової допомоги. Кульки в основі дисків для зміни ваги зменшують силу тертя при роботі всередині трубстійок. Тренажер для удосконалення техніки виконання вправи в підтягуванні на перекладині пояснюється кресленнями. На фіг. 1 зображений тренажер для виконання вправи в підтягуванні на перекладині, загальний вигляд. На фіг. 2 зображено конструкцію дисків для зміни ваги. На фіг. 3 зображено виріз у основі труб-стійок для регулювання ваги за допомогою фіксаторів. Тренажер для підтягування на перекладині складається з металевих труб 1 як стійок для кріплення до бетону або підлоги з вирізом у основі, які оснащені з внутрішньої сторони повздовжніми рейками, поперечної нерухомої балки 5, рухомої поперечної балки для опори ніг з підшипниками по краях 4, яка рухається вздовж поперечних рейок 2, блочних пристроїв 3, що закріплені зверху на металевих трубах 1, через які проходять троси 6 до штоків 9, на яких знаходяться диски обтяження 7, з фіксаторами для зміни ваги 10, в основі дисків обтяження 7 встановлені кульки 8 для зменшення сили тертя всередині труб під час виконання вправи. В основі металевих труб 1 знаходиться металева платформа 11 для кріплення до бетону 13 або дерев'яної підлоги, з горизонтальними відгалуженнями 12 для кращого утримування у бетоні. Тренажер для виконання вправи в підтягуванні на перекладині працює наступним чином. В процесі тренування спортсмен в положенні вису на поперечній нерухомій балці 5, стаючи ногами на рухому поперечну балку з підшипниками по краях 4 для опори ніг і завдяки відштовхуючій дії дисків 7 через дію тросу 6, що проходить через блочні пристрої 3 до штоку 9, виконує вправу. При роботі на тренажері для удосконалення техніки виконання вправи в підтягуванні на перекладині диски для зміни ваги 7 за допомогою фіксаторів 10 змінюють вагу на меншу до тих пір, поки в цьому буде необхідність. В найближчому аналогу спортсмен виконує вправу за рахунок власних силових якостей самостійно, під час яких, при необхідності, для чіткості виконання потрібний другий спортсмен для допомоги. Тож під час таких занять не можливо самостійно та без допомоги партнера використати весь багаж додаткових вправ та фізичних елементів для всебічного та якісного тренування на гімнастичній перекладині. В пропонованому тренажері для удосконалення техніки виконання вправи в підтягуванні на перекладині є можливість завдяки виштовхуючій дії дисків в трубах-стійках виконувати силові вправи самостійно з дотриманням заходів індивідуальної безпеки. 1 UA 120868 U 5 10 15 20 25 Пропонований тренажер дозволяє: 1) відпрацьовувати техніку в виконанні вправи, практично не маючи на це фізичних даних; 2) використовувати тренажер на спортивних майданчиках та у закритих спорудах (спортивних залах), завдяки металевій платформі для кріплення до бетону або дерев'яної підлоги; 3) дозволяє раціонально використовувати час, необхідний на заміну ваги; 4) дотримуватися заходів безпеки при відпрацюванні як цієї вправи, так і вправ, які виконують поруч на навчальних місцях учбово-спортивної бази; 5) конструкція тренажера забезпечує зберігання його складових частин при розміщенні на спортивному майданчику (диски для регулювання ваги знаходяться у стійках тренажера); 6) забезпечити мінімальні матеріальні витрати для виготовлення тренажера. Проста конструкція та дешеві стандартні деталі дозволяють мінімізувати затрати при виготовленні та експлуатації тренажера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тренажер для виконання вправи в підтягуванні на перекладині, що містить стійки для кріплення до бетону або підлоги, поперечну балку та троси для розтяжок, який відрізняється тим, що стійки виконані у вигляді металевих труб, всередині яких встановлені штоки з дисками обтяження, які прикріплені до тросів, що проходять зсередини металевих труб по блочних пристроях зверху металевих труб до додаткової рухомої поперечної балки з підшипниками, що рухається вздовж повздовжніх рейок, встановлених зовні з внутрішньої сторони металевих труб, які містять виріз у основі для регулювання ваги за допомогою фіксаторів та додатково оснащені знизу металевою платформою з горизонтальними відгалуженнями. 2. Тренажер за п. 1, який відрізняється тим, що в основу дисків для зміни ваги встановлені кульки. 2 UA 120868 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
