Монокаркасна конвеєрна стрічка

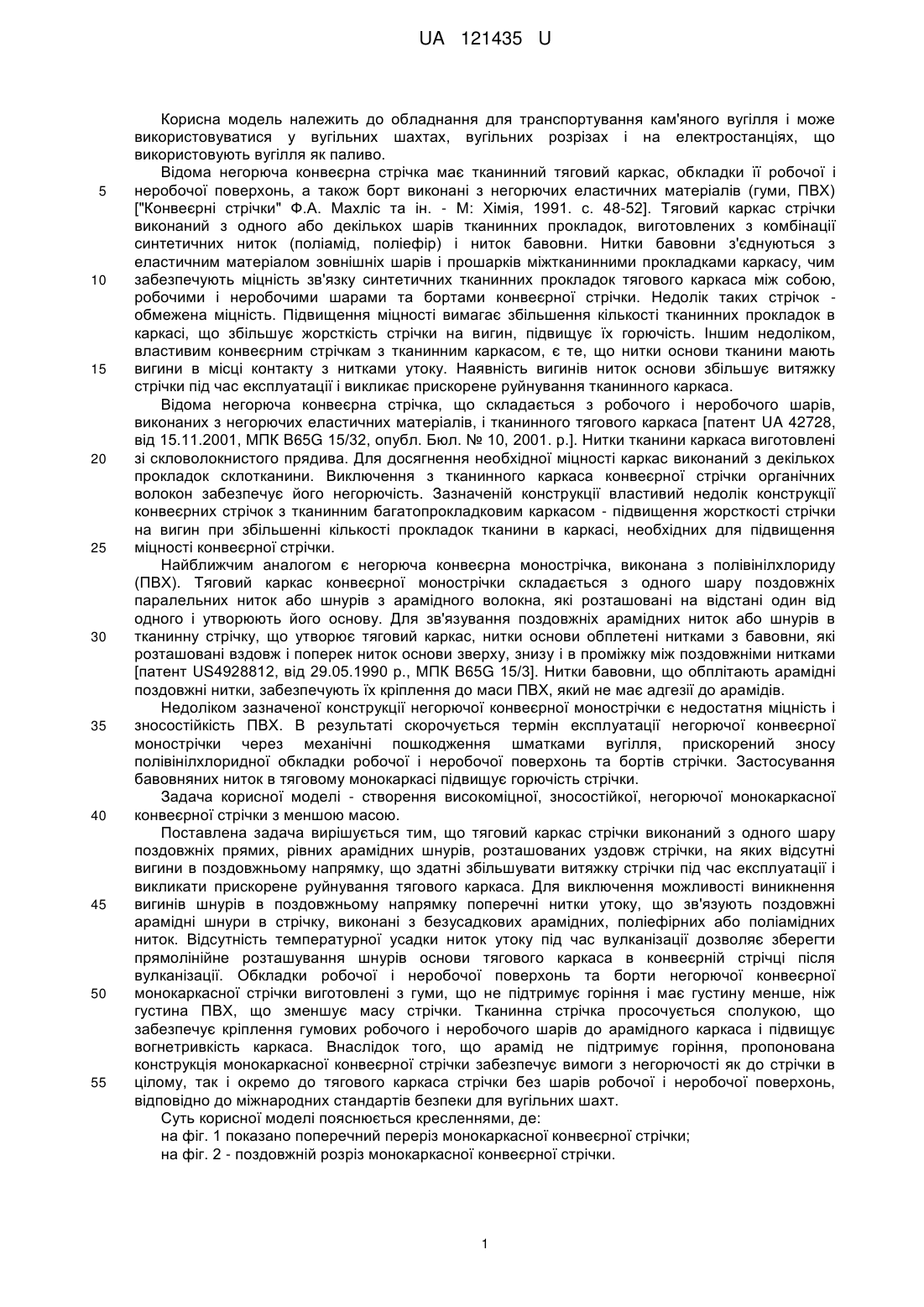

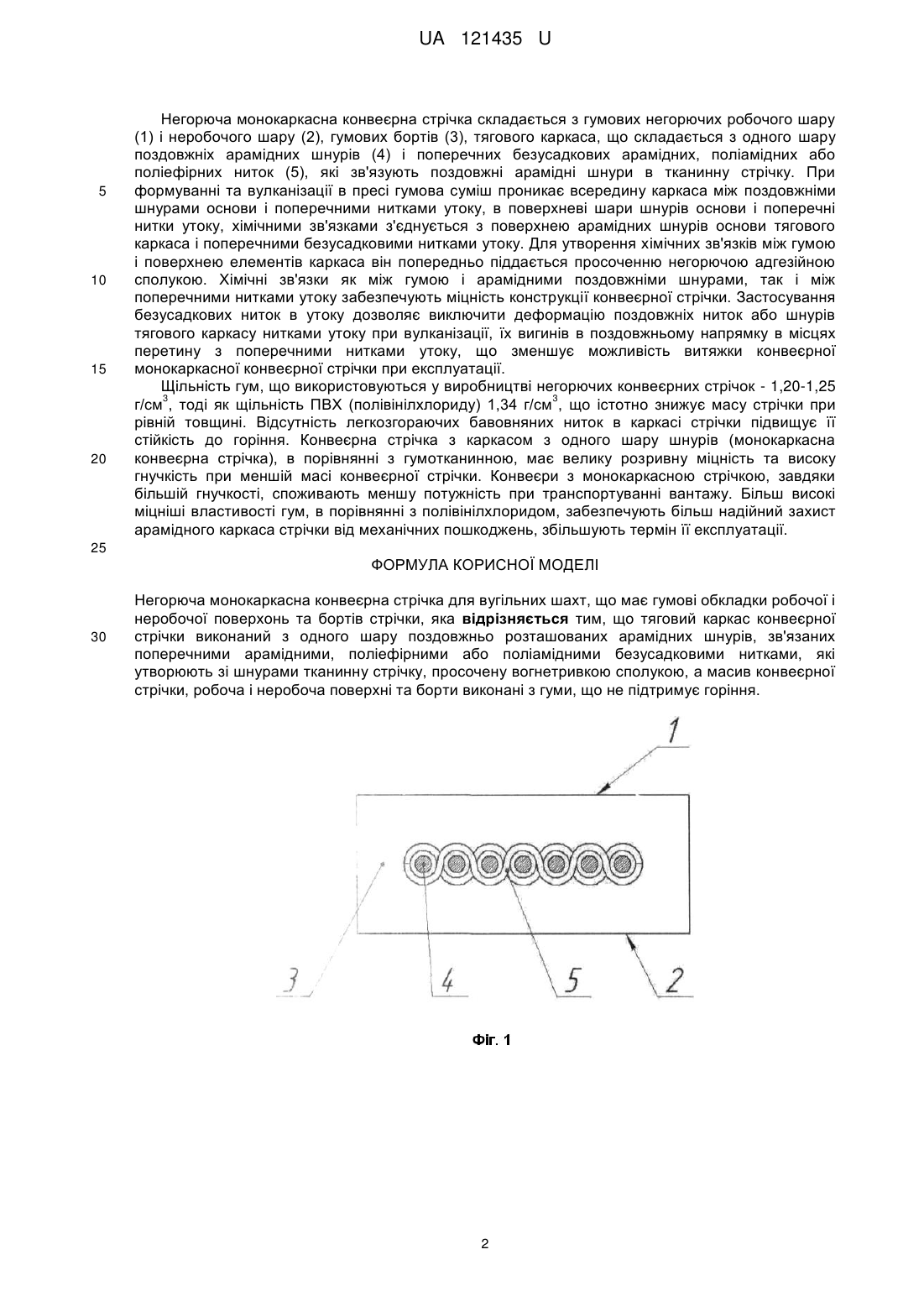

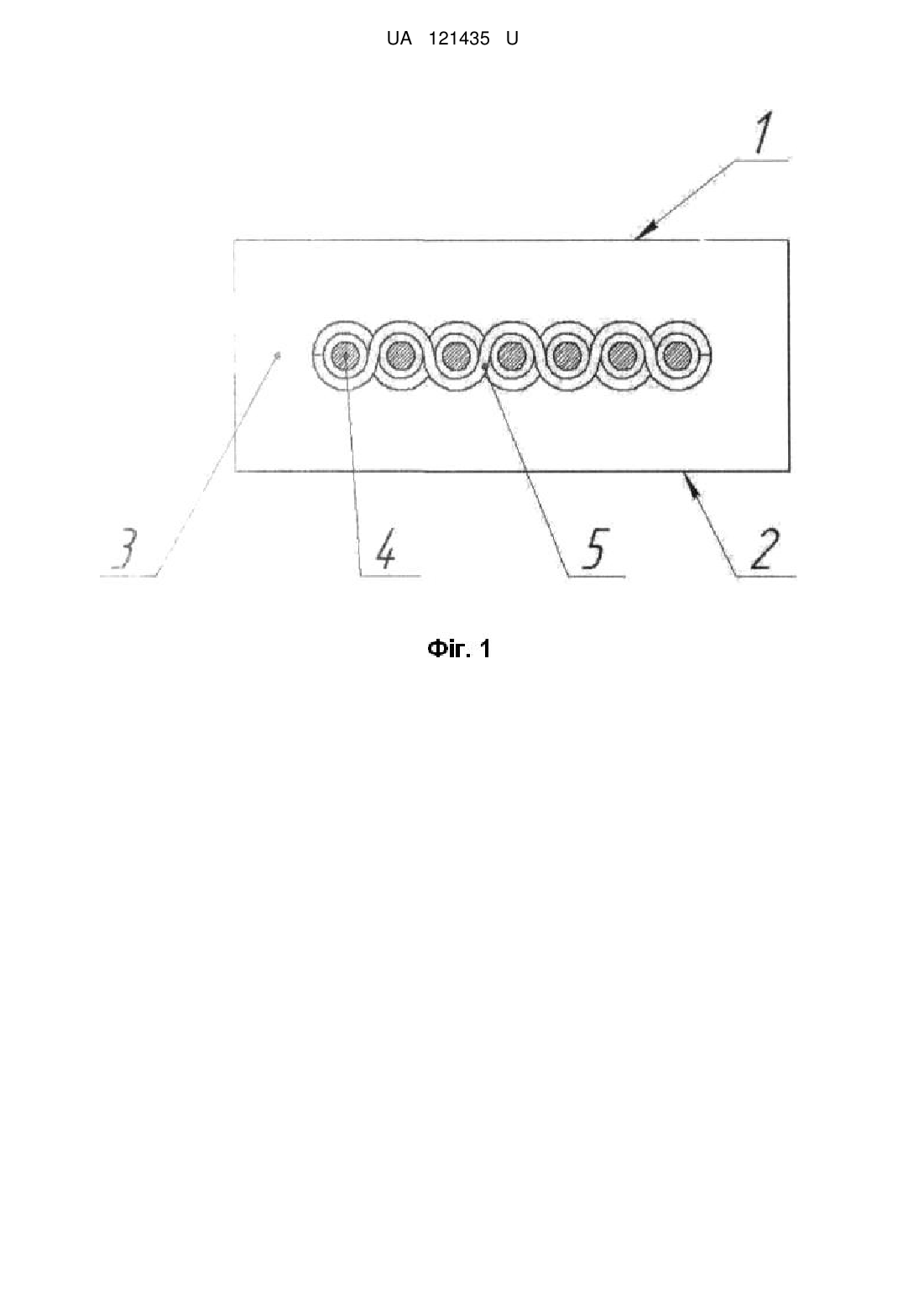

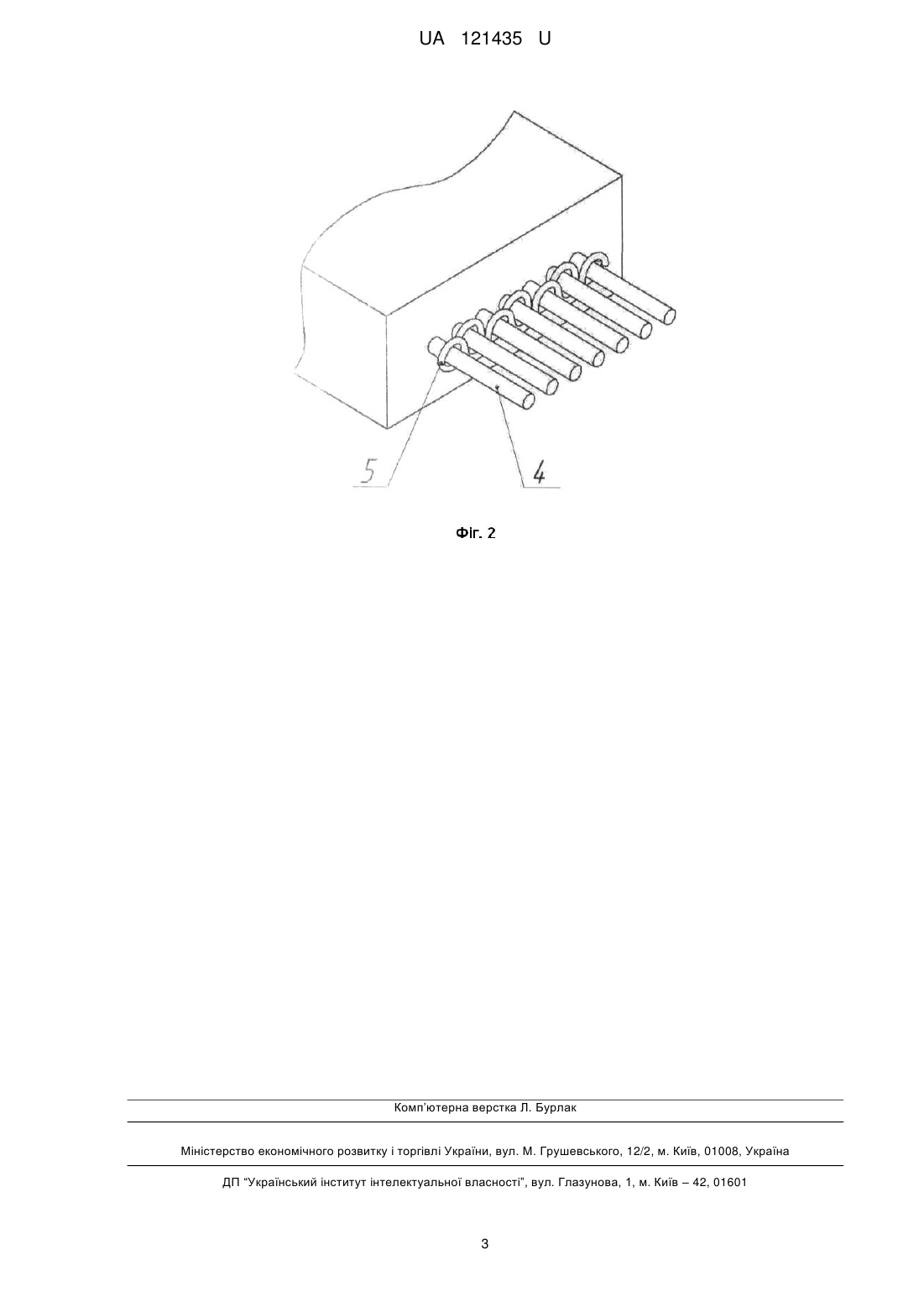

Реферат: Негорюча монокаркасна конвеєрна стрічка для вугільних шахт має гумові обкладки робочої і неробочої поверхонь та бортів стрічки. Тяговий каркас конвеєрної стрічки виконаний з одного шару поздовжньо розташованих арамідних шнурів, зв'язаних поперечними арамідними, поліефірними або поліамідними безусадковими нитками, які утворюють зі шнурами тканинну стрічку, просочену вогнетривкою сполукою, а масив конвеєрної стрічки, робоча і неробоча поверхні та борти виконані з гуми, що не підтримує горіння. UA 121435 U (54) МОНОКАРКАСНА КОНВЕЄРНА СТРІЧКА UA 121435 U UA 121435 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для транспортування кам'яного вугілля і може використовуватися у вугільних шахтах, вугільних розрізах і на електростанціях, що використовують вугілля як паливо. Відома негорюча конвеєрна стрічка має тканинний тяговий каркас, обкладки її робочої і неробочої поверхонь, а також борт виконані з негорючих еластичних матеріалів (гуми, ПВХ) ["Конвеєрні стрічки" Ф.А. Махліс та ін. - М: Хімія, 1991. с. 48-52]. Тяговий каркас стрічки виконаний з одного або декількох шарів тканинних прокладок, виготовлених з комбінації синтетичних ниток (поліамід, поліефір) і ниток бавовни. Нитки бавовни з'єднуються з еластичним матеріалом зовнішніх шарів і прошарків міжтканинними прокладками каркасу, чим забезпечують міцність зв'язку синтетичних тканинних прокладок тягового каркаса між собою, робочими і неробочими шарами та бортами конвеєрної стрічки. Недолік таких стрічок обмежена міцність. Підвищення міцності вимагає збільшення кількості тканинних прокладок в каркасі, що збільшує жорсткість стрічки на вигин, підвищує їх горючість. Іншим недоліком, властивим конвеєрним стрічкам з тканинним каркасом, є те, що нитки основи тканини мають вигини в місці контакту з нитками утоку. Наявність вигинів ниток основи збільшує витяжку стрічки під час експлуатації і викликає прискорене руйнування тканинного каркаса. Відома негорюча конвеєрна стрічка, що складається з робочого і неробочого шарів, виконаних з негорючих еластичних матеріалів, і тканинного тягового каркаса [патент UA 42728, від 15.11.2001, МПК B65G 15/32, опубл. Бюл. № 10, 2001. р.]. Нитки тканини каркаса виготовлені зі скловолокнистого прядива. Для досягнення необхідної міцності каркас виконаний з декількох прокладок склотканини. Виключення з тканинного каркаса конвеєрної стрічки органічних волокон забезпечує його негорючість. Зазначеній конструкції властивий недолік конструкції конвеєрних стрічок з тканинним багатопрокладковим каркасом - підвищення жорсткості стрічки на вигин при збільшенні кількості прокладок тканини в каркасі, необхідних для підвищення міцності конвеєрної стрічки. Найближчим аналогом є негорюча конвеєрна монострічка, виконана з полівінілхлориду (ПВХ). Тяговий каркас конвеєрної монострічки складається з одного шару поздовжніх паралельних ниток або шнурів з арамідного волокна, які розташовані на відстані один від одного і утворюють його основу. Для зв'язування поздовжніх арамідних ниток або шнурів в тканинну стрічку, що утворює тяговий каркас, нитки основи обплетені нитками з бавовни, які розташовані вздовж і поперек ниток основи зверху, знизу і в проміжку між поздовжніми нитками [патент US4928812, від 29.05.1990 р., МПК B65G 15/3]. Нитки бавовни, що обплітають арамідні поздовжні нитки, забезпечують їх кріплення до маси ПВХ, який не має адгезії до арамідів. Недоліком зазначеної конструкції негорючої конвеєрної монострічки є недостатня міцність і зносостійкість ПВХ. В результаті скорочується термін експлуатації негорючої конвеєрної монострічки через механічні пошкодження шматками вугілля, прискорений зносу полівінілхлоридної обкладки робочої і неробочої поверхонь та бортів стрічки. Застосування бавовняних ниток в тяговому монокаркасі підвищує горючість стрічки. Задача корисної моделі - створення високоміцної, зносостійкої, негорючої монокаркасної конвеєрної стрічки з меншою масою. Поставлена задача вирішується тим, що тяговий каркас стрічки виконаний з одного шару поздовжніх прямих, рівних арамідних шнурів, розташованих уздовж стрічки, на яких відсутні вигини в поздовжньому напрямку, що здатні збільшувати витяжку стрічки під час експлуатації і викликати прискорене руйнування тягового каркаса. Для виключення можливості виникнення вигинів шнурів в поздовжньому напрямку поперечні нитки утоку, що зв'язують поздовжні арамідні шнури в стрічку, виконані з безусадкових арамідних, поліефірних або поліамідних ниток. Відсутністьтемпературної усадки ниток утоку під час вулканізації дозволяє зберегти прямолінійне розташування шнурів основи тягового каркаса в конвеєрній стрічці після вулканізації. Обкладки робочої і неробочої поверхонь та борти негорючої конвеєрної монокаркасної стрічки виготовлені з гуми, що не підтримує горіння і має густину менше, ніж густина ПВХ, що зменшує масу стрічки. Тканинна стрічка просочується сполукою, що забезпечує кріплення гумових робочого і неробочого шарів до арамідного каркаса і підвищує вогнетривкість каркаса. Внаслідок того, що арамід не підтримує горіння, пропонована конструкція монокаркасної конвеєрної стрічки забезпечує вимоги з негорючості як до стрічки в цілому, так і окремо до тягового каркаса стрічки без шарів робочої і неробочої поверхонь, відповідно до міжнародних стандартів безпеки для вугільних шахт. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показано поперечний переріз монокаркасної конвеєрної стрічки; на фіг. 2 - поздовжній розріз монокаркасної конвеєрної стрічки. 1 UA 121435 U 5 10 15 20 Негорюча монокаркасна конвеєрна стрічка складається з гумових негорючих робочого шару (1) і неробочого шару (2), гумових бортів (3), тягового каркаса, що складається з одного шару поздовжніх арамідних шнурів (4) і поперечних безусадкових арамідних, поліамідних або поліефірних ниток (5), які зв'язують поздовжні арамідні шнури в тканинну стрічку. При формуванні та вулканізації в пресі гумова суміш проникає всередину каркаса між поздовжніми шнурами основи і поперечними нитками утоку, в поверхневі шари шнурів основи і поперечні нитки утоку, хімічними зв'язками з'єднується з поверхнею арамідних шнурів основи тягового каркаса і поперечними безусадковими нитками утоку. Для утворення хімічних зв'язків між гумою і поверхнею елементів каркаса він попередньо піддається просоченню негорючою адгезійною сполукою. Хімічні зв'язки як між гумою і арамідними поздовжніми шнурами, так і між поперечними нитками утоку забезпечують міцність конструкції конвеєрної стрічки. Застосування безусадкових ниток в утоку дозволяє виключити деформацію поздовжніх ниток або шнурів тягового каркасу нитками утоку при вулканізації, їх вигинів в поздовжньому напрямку в місцях перетину з поперечними нитками утоку, що зменшує можливість витяжки конвеєрної монокаркасної конвеєрної стрічки при експлуатації. Щільність гум, що використовуються у виробництві негорючих конвеєрних стрічок - 1,20-1,25 3 3 г/см , тоді як щільність ПВХ (полівінілхлориду) 1,34 г/см , що істотно знижує масу стрічки при рівній товщині. Відсутність легкозгораючих бавовняних ниток в каркасі стрічки підвищує її стійкість до горіння. Конвеєрна стрічка з каркасом з одного шару шнурів (монокаркасна конвеєрна стрічка), в порівнянні з гумотканинною, має велику розривну міцність та високу гнучкість при меншій масі конвеєрної стрічки. Конвеєри з монокаркасною стрічкою, завдяки більшій гнучкості, споживають меншу потужність при транспортуванні вантажу. Більш високі міцніші властивості гум, в порівнянні з полівінілхлоридом, забезпечують більш надійний захист арамідного каркаса стрічки від механічних пошкоджень, збільшують термін її експлуатації. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Негорюча монокаркасна конвеєрна стрічка для вугільних шахт, що має гумові обкладки робочої і неробочої поверхонь та бортів стрічки, яка відрізняється тим, що тяговий каркас конвеєрної стрічки виконаний з одного шару поздовжньо розташованих арамідних шнурів, зв'язаних поперечними арамідними, поліефірними або поліамідними безусадковими нитками, які утворюють зі шнурами тканинну стрічку, просочену вогнетривкою сполукою, а масив конвеєрної стрічки, робоча і неробоча поверхні та борти виконані з гуми, що не підтримує горіння. 2 UA 121435 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
