Регульована меблева опора

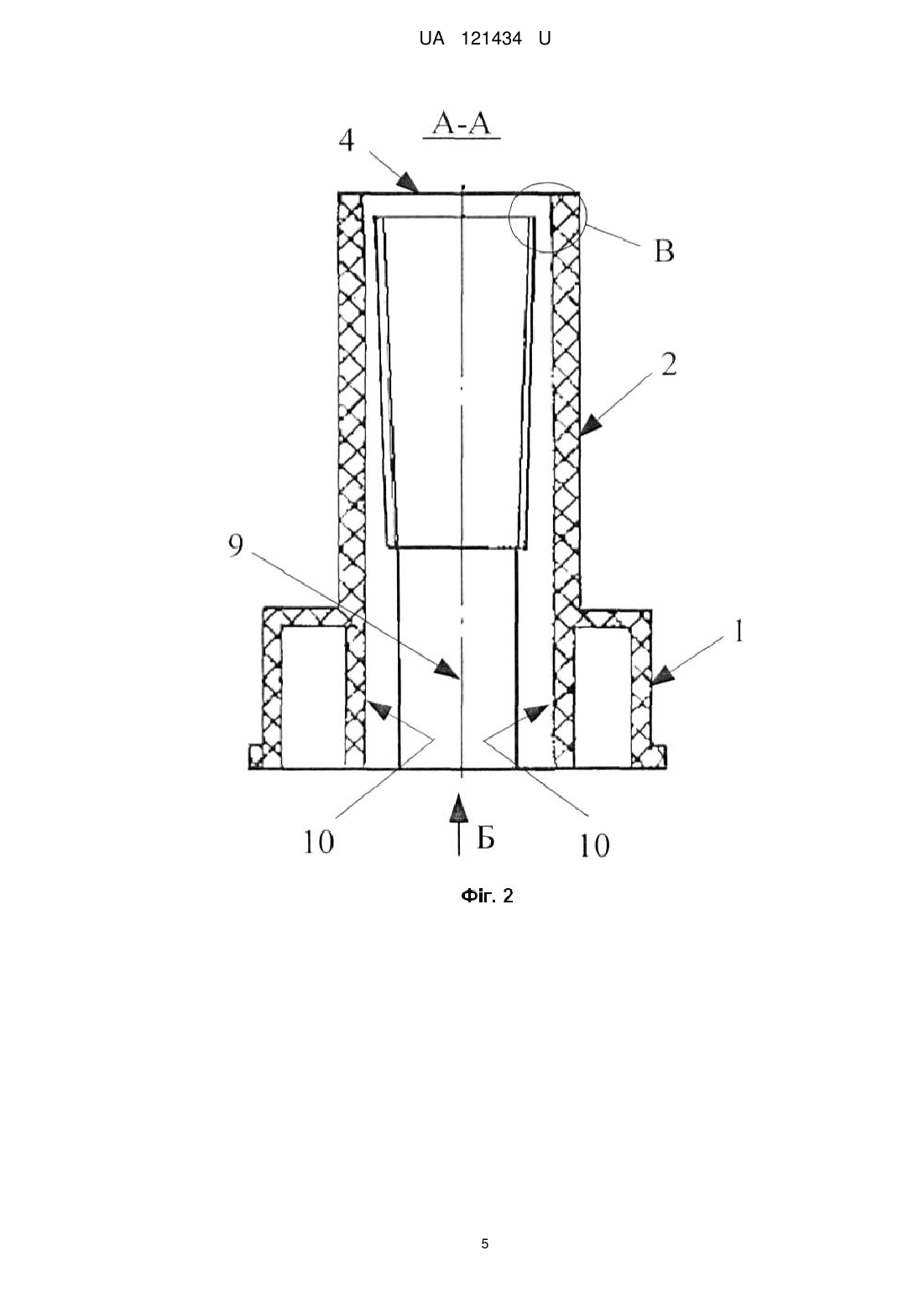

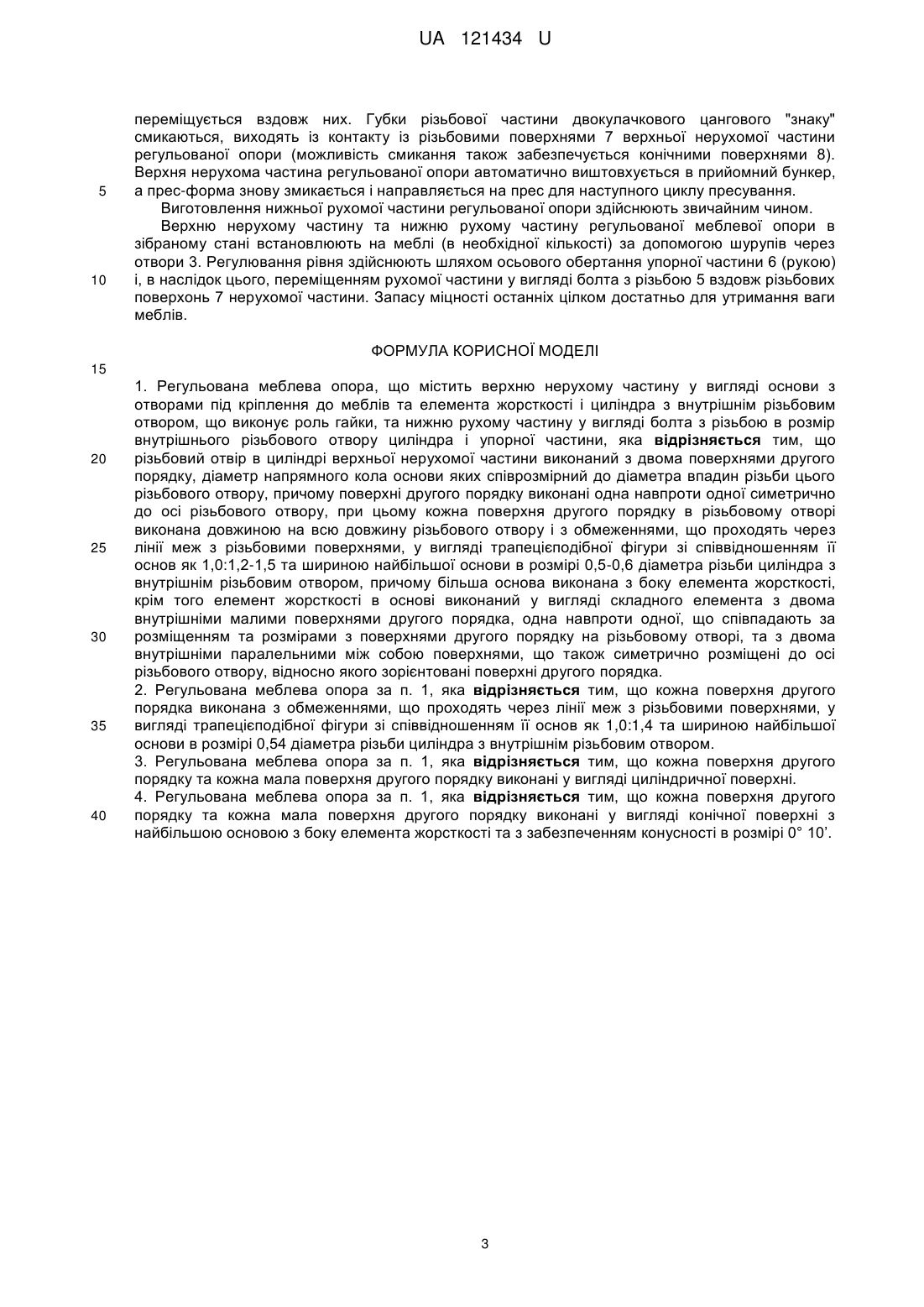

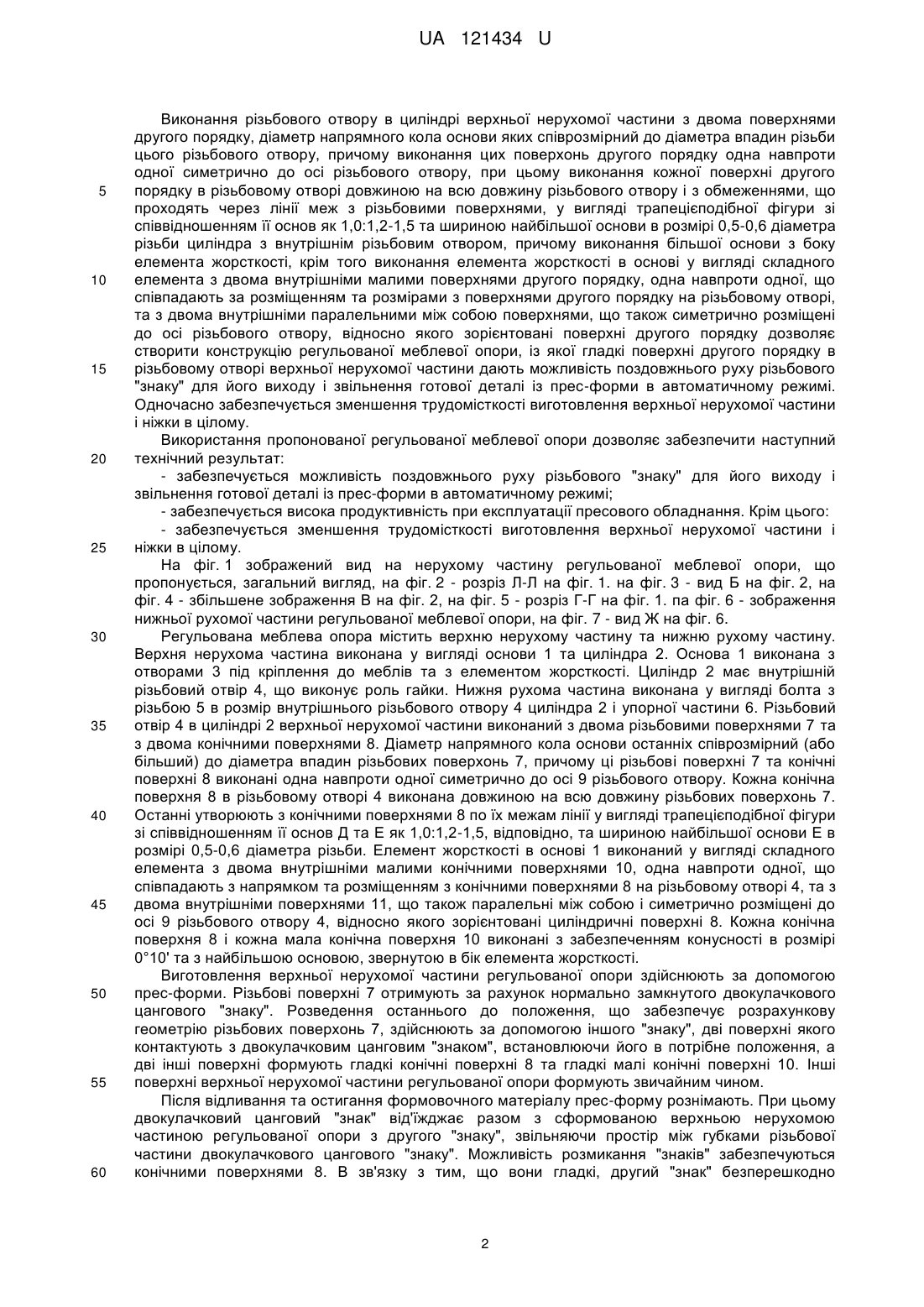

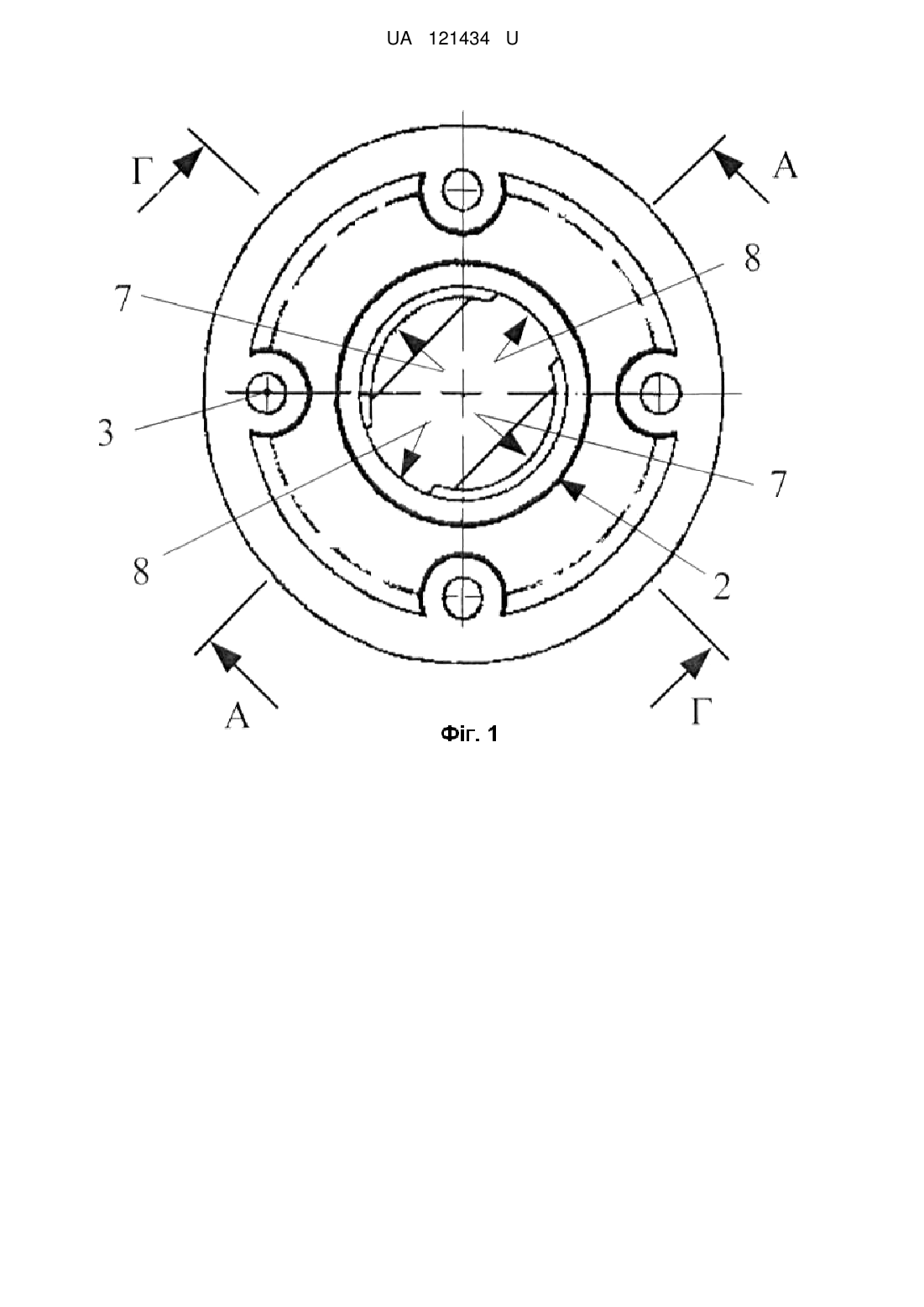

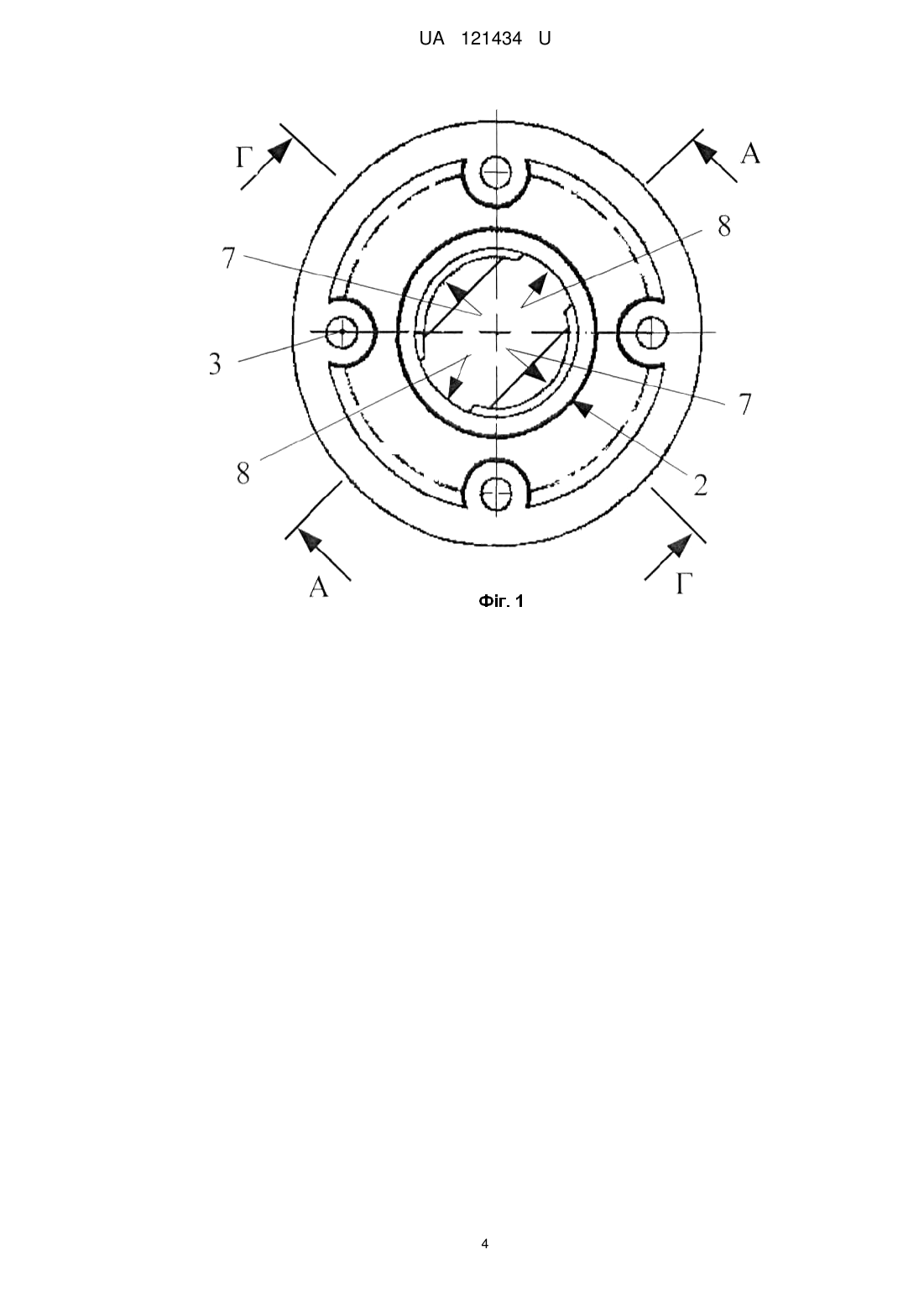

Реферат: Регульована меблева опора має верхню нерухому частину у вигляді основи з отворами під кріплення до меблів та елемента жорсткості і циліндра з внутрішнім різьбовим отвором, що виконує роль гайки, та нижню рухому частину у вигляді болта з різьбою в розмір внутрішнього різьбового отвору циліндра і упорної частини. Різьбовий отвір в циліндрі верхньої нерухомої частини виконаний з двома поверхнями другого порядка, діаметр напрямного кола основи яких співрозмірний до діаметра впадин різьби цього різьбового отвору. Поверхні другого порядку виконані одна навпроти одної симетрично до осі різьбового отвору. Кожна поверхня другого порядку в різьбовому отворі виконана довжиною на всю довжину різьбового отвору і з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,2-1,5 та шириною найбільшої основи в розмірі 0,5-0,6 діаметра різьби циліндра з внутрішнім різьбовим отвором. Більша основа виконана з боку елемента жорсткості. Елемент жорсткості в основі виконаний у вигляді складного елемента з двома внутрішніми малими поверхнями другого порядку, одна навпроти одної, що співпадають за розміщенням та розмірами з поверхнями другого порядку на різьбовому отворі, та з двома внутрішніми паралельними між собою поверхнями, що також симетрично розміщені до осі різьбового отвору, відносно якого зорієнтовані поверхні другого порядку. UA 121434 U (54) РЕГУЛЬОВАНА МЕБЛЕВА ОПОРА UA 121434 U UA 121434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до меблевої промисловості, а саме пристроїв для регулювання рівня меблів. Відома регульована меблева опора, яка складається з опори циліндричної форми, обладнана розширеною основою, яка в місці, протилежному розширеній основі, має різьбовий отвір, в який вкручено різьбовий стрижень болта, при цьому між регулювальним механізмом та циліндричними корпусами, що прилягають до нього, відсутні проміжки. причому опора складається з трьох частин: нижньої пластикової рухомої, в якій розташовано болт, верхньої нерухомої частини, в якій розміщено сідло гайки та сама гайка, та декоративної частини, яка може бути різного матеріалу з можливістю зміни кольору, при цьому нижня та верхня частини являють собою металічне різьбове з'єднання (див. деклараційний патент України на корисну модель № 108067, МПК А47В 91/02, 2016 p.). Однак, конструкція даної регульованої меблевої опори має багато складових деталей, що ускладнює її виробництво, збільшує собівартість. Відома регульована меблева опора, що містить верхню нерухому частину та нижню рухому частину, причому верхня нерухома частина виконана у вигляді основи з отворами під кріплення до меблів з циліндричним елементом жорсткості і циліндра з внутрішнім різьбовим отвором, що виконує роль гайки, крім того нижня рухома частина виконана у вигляді болта з різьбою в розмір внутрішнього різьбового отвору циліндра і упорної частини, що призначена для взаємодії з підлогою приміщення, в якому встановлюють меблі (див. https://viyar.ua/store/Items/photos/ph52768_3.jpg - Ножка кухонная регулируемая). Однак, незважаючи на видиму простоту конструкції ніжки, її виготовлення ускладнюється конструкцією верхньої нерухомої частини. Технологія її виготовлення зумовлює необхідність використовування в прес-формі цільного різьбового "знаку" для формування внутрішнього різьбового отвору, який в наступному видаляється з використанням ручної праці (викручуванням). Крім цього останній факт вимагає необхідність виготовляти значну кількість таких "знаків" (для забезпечення безперервності технологічного процесу), додаткових зусиль по їх зберіганню та встановленню в прес-форму. Все перераховане призводить до значної трудомісткості виготовлення верхньої нерухомої частини і ніжки в цілому. Задачею корисної моделі є створення конструкції регульованої меблевої опори, яка формує поверхні, що забезпечують можливість поздовжнього руху різьбового "знаку" після завершення процесу формування верхньої нерухомої частини ніжки в автоматичному режимі з одночасним забезпеченням зменшення трудомісткості виготовлення верхньої нерухомої частини і ніжки в цілому. Поставлена задача вирішується за рахунок того, що в регульованій меблевій опорі, що містить верхню нерухому частину у вигляді основи з отворами під кріплення до меблів та елемента жорсткості і циліндра з внутрішнім різьбовим отвором, що виконує роль гайки, та нижньої рухомої частини у вигляді болта з різьбою в розмір внутрішнього різьбового отвору циліндра і упорної частини, відповідно до корисної моделі, різьбовий отвір в циліндрі верхньої нерухомої частини виконаний з двома поверхнями другого порядку, діаметр напрямного кола основи яких співрозмірний до діаметра впадин різьби нього різьбового отвору, причому ці поверхні другого порядку виконані одна навпроти одної симетрично до осі різьбового отвору, при цьому кожна поверхня другого порядку в різьбовому отворі виконана довжиною на всю довжину різьбового отвору і з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,2-1,5 та шириною найбільшої основи в розмірі 0,5-0,6 діаметра різьби циліндра з внутрішнім різьбовим отвором, причому більша основа виконана з боку елемента жорсткості, крім того елемент жорсткості в основі виконаний у вигляді складного елемента з двома внутрішніми малими поверхнями другого порядку, одна навпроти одної, що співпадають за розміщенням та розмірами з поверхнями другого порядку на різьбовому отворі, та з двома внутрішніми паралельними між собою поверхнями, що також симетрично розміщені до осі різьбового отвору, відносно якого зорієнтовані поверхні другого порядку. При цьому в регульованій меблевій опорі кожна циліндрична поверхня може бути виконана з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,4 та шириною найбільшої основи в розмірі 0,54 діаметра різьби циліндра з внутрішнім різьбовим отвором. Крім цього кожна поверхня другого порядку та кожна мала поверхня другого порядку може бути виконана у вигляді циліндричної поверхні, а кожна поверхня другого порядку та кожна мала поверхня другого порядку може бути виконана у вигляді конічної поверхні з найбільшою основою з боку елемента жорсткості та з забезпеченням конусності в розмірі 0° 10'. 1 UA 121434 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання різьбового отвору в циліндрі верхньої нерухомої частини з двома поверхнями другого порядку, діаметр напрямного кола основи яких співрозмірний до діаметра впадин різьби цього різьбового отвору, причому виконання цих поверхонь другого порядку одна навпроти одної симетрично до осі різьбового отвору, при цьому виконання кожної поверхні другого порядку в різьбовому отворі довжиною на всю довжину різьбового отвору і з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,2-1,5 та шириною найбільшої основи в розмірі 0,5-0,6 діаметра різьби циліндра з внутрішнім різьбовим отвором, причому виконання більшої основи з боку елемента жорсткості, крім того виконання елемента жорсткості в основі у вигляді складного елемента з двома внутрішніми малими поверхнями другого порядку, одна навпроти одної, що співпадають за розміщенням та розмірами з поверхнями другого порядку на різьбовому отворі, та з двома внутрішніми паралельними між собою поверхнями, що також симетрично розміщені до осі різьбового отвору, відносно якого зорієнтовані поверхні другого порядку дозволяє створити конструкцію регульованої меблевої опори, із якої гладкі поверхні другого порядку в різьбовому отворі верхньої нерухомої частини дають можливість поздовжнього руху різьбового "знаку" для його виходу і звільнення готової деталі із прес-форми в автоматичному режимі. Одночасно забезпечується зменшення трудомісткості виготовлення верхньої нерухомої частини і ніжки в цілому. Використання пропонованої регульованої меблевої опори дозволяє забезпечити наступний технічний результат: - забезпечується можливість поздовжнього руху різьбового "знаку" для його виходу і звільнення готової деталі із прес-форми в автоматичному режимі; - забезпечується висока продуктивність при експлуатації пресового обладнання. Крім цього: - забезпечується зменшення трудомісткості виготовлення верхньої нерухомої частини і ніжки в цілому. На фіг. 1 зображений вид на нерухому частину регульованої меблевої опори, що пропонується, загальний вигляд, на фіг. 2 - розріз Л-Л на фіг. 1. на фіг. 3 - вид Б на фіг. 2, на фіг. 4 - збільшене зображення В на фіг. 2, на фіг. 5 - розріз Г-Г на фіг. 1. па фіг. 6 - зображення нижньої рухомої частини регульованої меблевої опори, на фіг. 7 - вид Ж на фіг. 6. Регульована меблева опора містить верхню нерухому частину та нижню рухому частину. Верхня нерухома частина виконана у вигляді основи 1 та циліндра 2. Основа 1 виконана з отворами 3 під кріплення до меблів та з елементом жорсткості. Циліндр 2 має внутрішній різьбовий отвір 4, що виконує роль гайки. Нижня рухома частина виконана у вигляді болта з різьбою 5 в розмір внутрішнього різьбового отвору 4 циліндра 2 і упорної частини 6. Різьбовий отвір 4 в циліндрі 2 верхньої нерухомої частини виконаний з двома різьбовими поверхнями 7 та з двома конічними поверхнями 8. Діаметр напрямного кола основи останніх співрозмірний (або більший) до діаметра впадин різьбових поверхонь 7, причому ці різьбові поверхні 7 та конічні поверхні 8 виконані одна навпроти одної симетрично до осі 9 різьбового отвору. Кожна конічна поверхня 8 в різьбовому отворі 4 виконана довжиною на всю довжину різьбових поверхонь 7. Останні утворюють з конічними поверхнями 8 по їх межам лінії у вигляді трапецієподібної фігури зі співвідношенням її основ Д та Ε як 1,0:1,2-1,5, відповідно, та шириною найбільшої основи Ε в розмірі 0,5-0,6 діаметра різьби. Елемент жорсткості в основі 1 виконаний у вигляді складного елемента з двома внутрішніми малими конічними поверхнями 10, одна навпроти одної, що співпадають з напрямком та розміщенням з конічними поверхнями 8 на різьбовому отворі 4, та з двома внутрішніми поверхнями 11, що також паралельні між собою і симетрично розміщені до осі 9 різьбового отвору 4, відносно якого зорієнтовані циліндричні поверхні 8. Кожна конічна поверхня 8 і кожна мала конічна поверхня 10 виконані з забезпеченням конусності в розмірі 0°10' та з найбільшою основою, звернутою в бік елемента жорсткості. Виготовлення верхньої нерухомої частини регульованої опори здійснюють за допомогою прес-форми. Різьбові поверхні 7 отримують за рахунок нормально замкнутого двокулачкового цангового "знаку". Розведення останнього до положення, що забезпечує розрахункову геометрію різьбових поверхонь 7, здійснюють за допомогою іншого "знаку", дві поверхні якого контактують з двокулачковим цанговим "знаком", встановлюючи його в потрібне положення, а дві інші поверхні формують гладкі конічні поверхні 8 та гладкі малі конічні поверхні 10. Інші поверхні верхньої нерухомої частини регульованої опори формують звичайним чином. Після відливання та остигання формовочного матеріалу прес-форму рознімають. При цьому двокулачковий цанговий "знак" від'їжджає разом з сформованою верхньою нерухомою частиною регульованої опори з другого "знаку", звільняючи простір між губками різьбової частини двокулачкового цангового "знаку". Можливість розмикання "знаків" забезпечуються конічними поверхнями 8. В зв'язку з тим, що вони гладкі, другий "знак" безперешкодно 2 UA 121434 U 5 10 переміщується вздовж них. Губки різьбової частини двокулачкового цангового "знаку" смикаються, виходять із контакту із різьбовими поверхнями 7 верхньої нерухомої частини регульованої опори (можливість смикання також забезпечується конічними поверхнями 8). Верхня нерухома частина регульованої опори автоматично виштовхується в прийомний бункер, а прес-форма знову змикається і направляється на прес для наступного циклу пресування. Виготовлення нижньої рухомої частини регульованої опори здійснюють звичайним чином. Верхню нерухому частину та нижню рухому частину регульованої меблевої опори в зібраному стані встановлюють на меблі (в необхідної кількості) за допомогою шурупів через отвори 3. Регулювання рівня здійснюють шляхом осьового обертання упорної частини 6 (рукою) і, в наслідок цього, переміщенням рухомої частини у вигляді болта з різьбою 5 вздовж різьбових поверхонь 7 нерухомої частини. Запасу міцності останніх цілком достатньо для утримання ваги меблів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Регульована меблева опора, що містить верхню нерухому частину у вигляді основи з отворами під кріплення до меблів та елемента жорсткості і циліндра з внутрішнім різьбовим отвором, що виконує роль гайки, та нижню рухому частину у вигляді болта з різьбою в розмір внутрішнього різьбового отвору циліндра і упорної частини, яка відрізняється тим, що різьбовий отвір в циліндрі верхньої нерухомої частини виконаний з двома поверхнями другого порядку, діаметр напрямного кола основи яких співрозмірний до діаметра впадин різьби цього різьбового отвору, причому поверхні другого порядку виконані одна навпроти одної симетрично до осі різьбового отвору, при цьому кожна поверхня другого порядку в різьбовому отворі виконана довжиною на всю довжину різьбового отвору і з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,2-1,5 та шириною найбільшої основи в розмірі 0,5-0,6 діаметра різьби циліндра з внутрішнім різьбовим отвором, причому більша основа виконана з боку елемента жорсткості, крім того елемент жорсткості в основі виконаний у вигляді складного елемента з двома внутрішніми малими поверхнями другого порядка, одна навпроти одної, що співпадають за розміщенням та розмірами з поверхнями другого порядку на різьбовому отворі, та з двома внутрішніми паралельними між собою поверхнями, що також симетрично розміщені до осі різьбового отвору, відносно якого зорієнтовані поверхні другого порядка. 2. Регульована меблева опора за п. 1, яка відрізняється тим, що кожна поверхня другого порядка виконана з обмеженнями, що проходять через лінії меж з різьбовими поверхнями, у вигляді трапецієподібної фігури зі співвідношенням її основ як 1,0:1,4 та шириною найбільшої основи в розмірі 0,54 діаметра різьби циліндра з внутрішнім різьбовим отвором. 3. Регульована меблева опора за п. 1, яка відрізняється тим, що кожна поверхня другого порядку та кожна мала поверхня другого порядку виконані у вигляді циліндричної поверхні. 4. Регульована меблева опора за п. 1, яка відрізняється тим, що кожна поверхня другого порядку та кожна мала поверхня другого порядку виконані у вигляді конічної поверхні з найбільшою основою з боку елемента жорсткості та з забезпеченням конусності в розмірі 0° 10’. 3 UA 121434 U 4 UA 121434 U 5 UA 121434 U 6 UA 121434 U 7 UA 121434 U 8 UA 121434 U 9 UA 121434 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
