Патрон для збивання розвідувальних дронів з реактивною розривною кулею під мисливські гладкоствольні рушниці

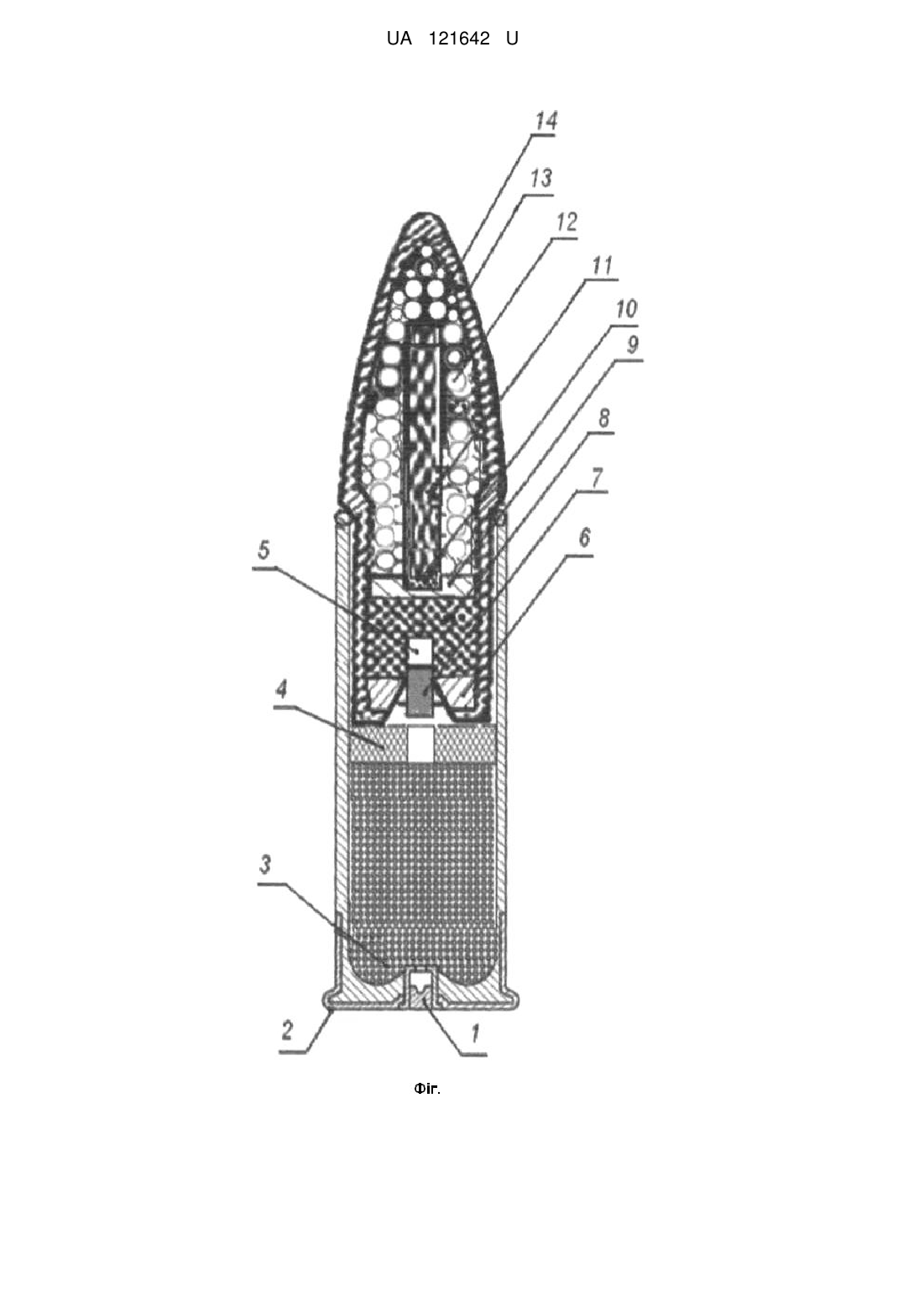

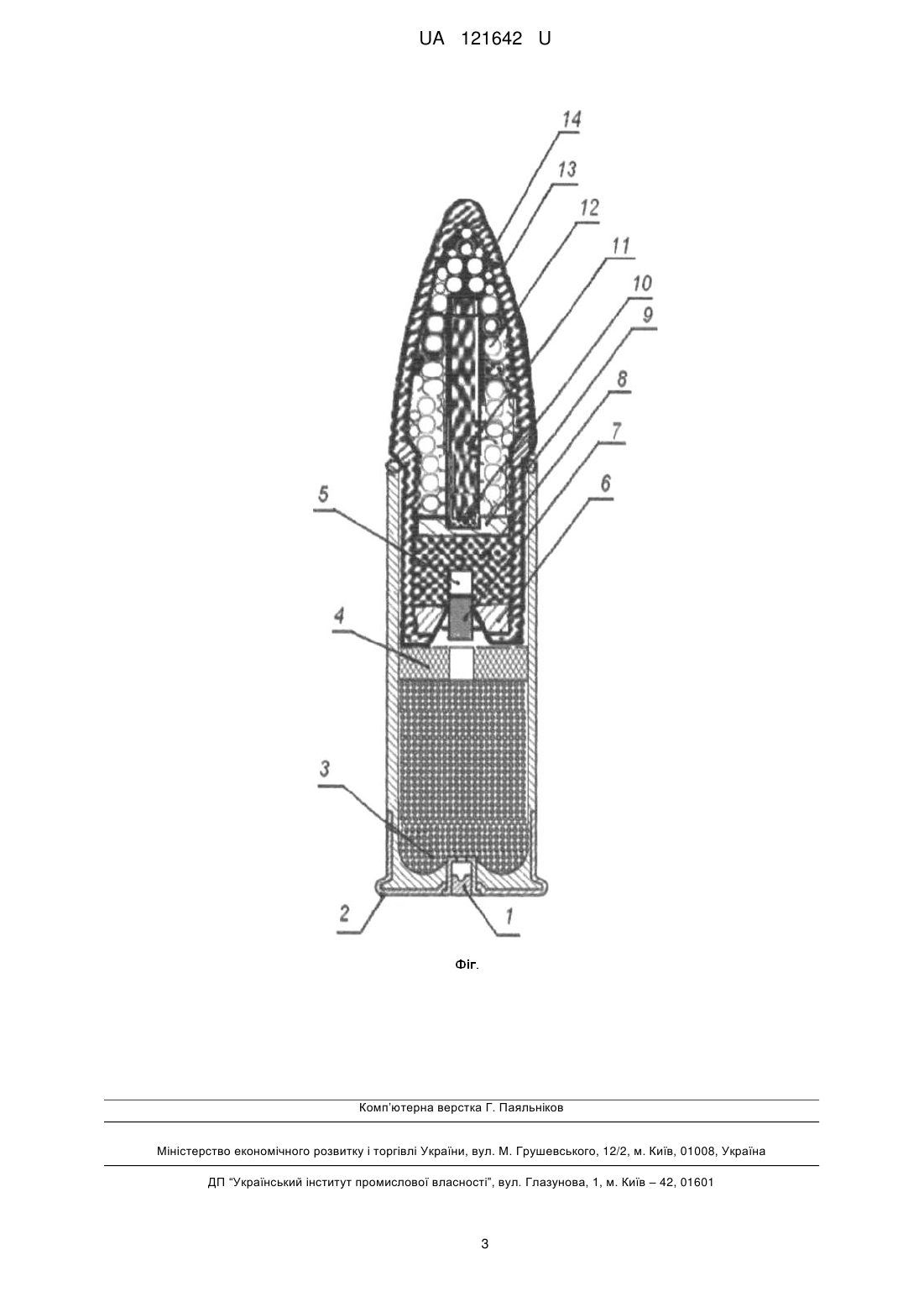

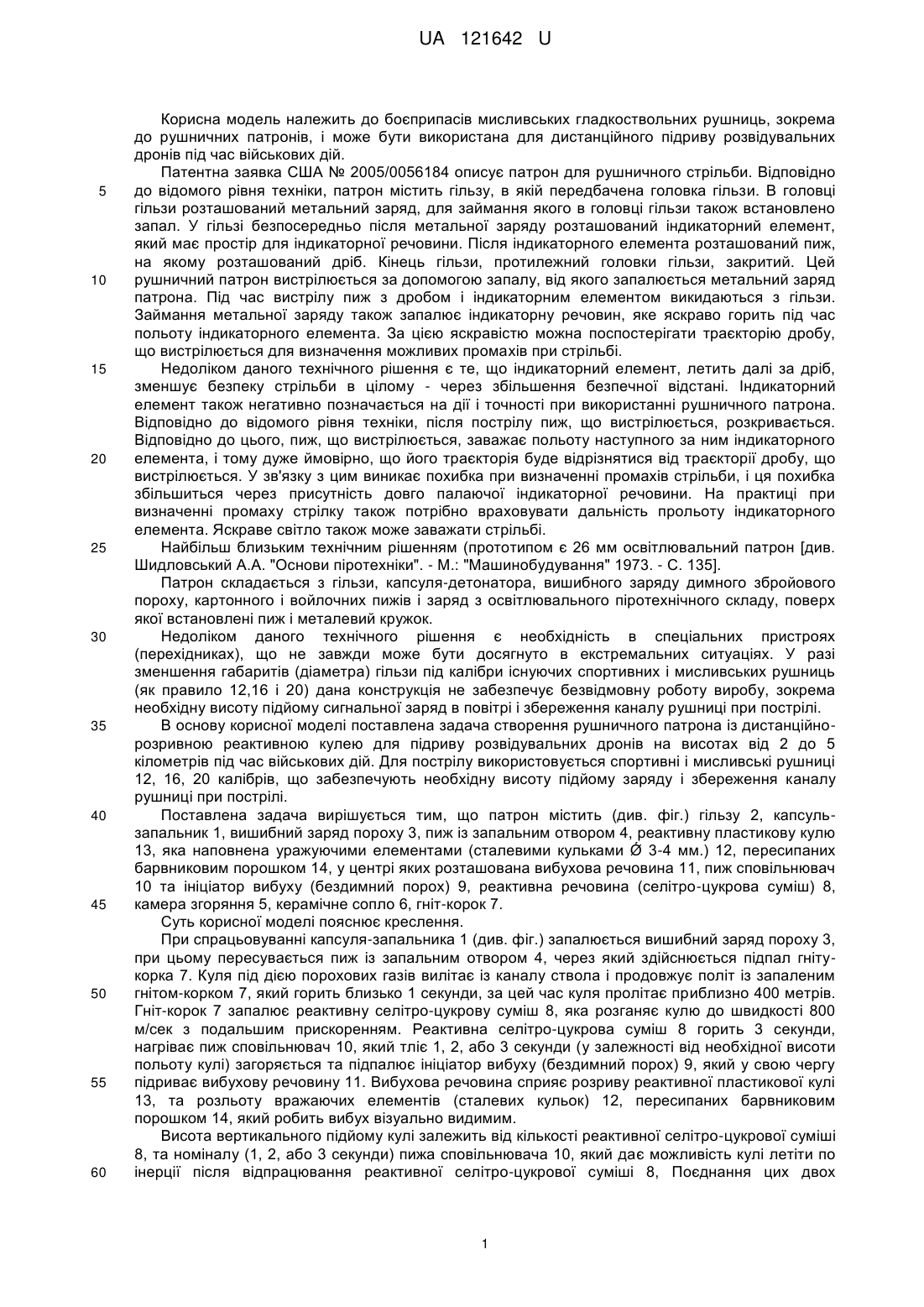

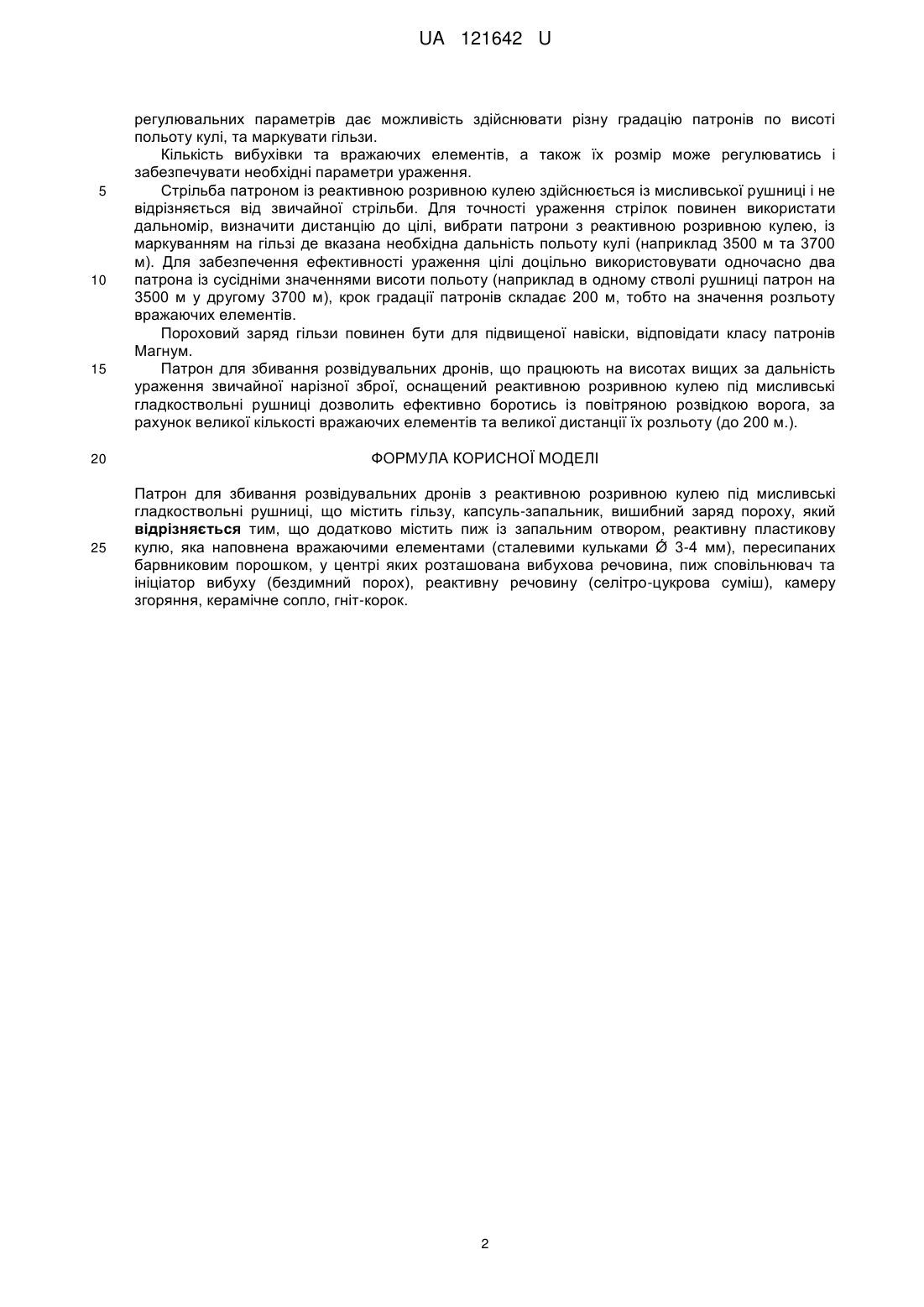

Реферат: Патрон для збивання розвідувальних дронів з реактивною розривною кулею під мисливські гладкосвольні рушниці, що містить гільзу, капсуль-запальник, вишибний заряд пороху. Додатково містить пиж із запальним отвором, реактивну пластикову кулю, яка наповнена вражаючими елементами (сталевими кульками Ǿ 3-4 мм), пересипаних барвниковим порошком, у центрі яких розташована вибухова речовина, пиж сповільнювач та ініціатор вибуху (бездимний порох), реактивну речовину (селітро-цукрова суміш), камеру згоряння, керамічне сопло, гніт-корок. UA 121642 U (12) UA 121642 U UA 121642 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів мисливських гладкоствольних рушниць, зокрема до рушничних патронів, і може бути використана для дистанційного підриву розвідувальних дронів під час військових дій. Патентна заявка США № 2005/0056184 описує патрон для рушничного стрільби. Відповідно до відомого рівня техніки, патрон містить гільзу, в якій передбачена головка гільзи. В головці гільзи розташований метальний заряд, для займання якого в головці гільзи також встановлено запал. У гільзі безпосередньо після метальної заряду розташований індикаторний елемент, який має простір для індикаторної речовини. Після індикаторного елемента розташований пиж, на якому розташований дріб. Кінець гільзи, протилежний головки гільзи, закритий. Цей рушничний патрон вистрілюється за допомогою запалу, від якого запалюється метальний заряд патрона. Під час вистрілу пиж з дробом і індикаторним елементом викидаються з гільзи. Займання метальної заряду також запалює індикаторну речовин, яке яскраво горить під час польоту індикаторного елемента. За цією яскравістю можна поспостерігати траєкторію дробу, що вистрілюється для визначення можливих промахів при стрільбі. Недоліком даного технічного рішення є те, що індикаторний елемент, летить далі за дріб, зменшує безпеку стрільби в цілому - через збільшення безпечної відстані. Індикаторний елемент також негативно позначається на дії і точності при використанні рушничного патрона. Відповідно до відомого рівня техніки, після пострілу пиж, що вистрілюється, розкривається. Відповідно до цього, пиж, що вистрілюється, заважає польоту наступного за ним індикаторного елемента, і тому дуже ймовірно, що його траєкторія буде відрізнятися від траєкторії дробу, що вистрілюється. У зв'язку з цим виникає похибка при визначенні промахів стрільби, і ця похибка збільшиться через присутність довго палаючої індикаторної речовини. На практиці при визначенні промаху стрілку також потрібно враховувати дальність прольоту індикаторного елемента. Яскраве світло також може заважати стрільбі. Найбільш близьким технічним рішенням (прототипом є 26 мм освітлювальний патрон [див. Шидловський А.А. "Основи піротехніки". - М.: "Машинобудування" 1973. - С. 135]. Патрон складається з гільзи, капсуля-детонатора, вишибного заряду димного збройового пороху, картонного і войлочних пижів і заряд з освітлювального піротехнічного складу, поверх якої встановлені пиж і металевий кружок. Недоліком даного технічного рішення є необхідність в спеціальних пристроях (перехідниках), що не завжди може бути досягнуто в екстремальних ситуаціях. У разі зменшення габаритів (діаметра) гільзи під калібри існуючих спортивних і мисливських рушниць (як правило 12,16 і 20) дана конструкція не забезпечує безвідмовну роботу виробу, зокрема необхідну висоту підйому сигнальної заряд в повітрі і збереження каналу рушниці при пострілі. В основу корисної моделі поставлена задача створення рушничного патрона із дистанційнорозривною реактивною кулею для підриву розвідувальних дронів на висотах від 2 до 5 кілометрів під час військових дій. Для пострілу використовується спортивні і мисливські рушниці 12, 16, 20 калібрів, що забезпечують необхідну висоту підйому заряду і збереження каналу рушниці при пострілі. Поставлена задача вирішується тим, що патрон містить (див. фіг.) гільзу 2, капсульзапальник 1, вишибний заряд пороху 3, пиж із запальним отвором 4, реактивну пластикову кулю 13, яка наповнена уражуючими елементами (сталевими кульками Ǿ 3-4 мм.) 12, пересипаних барвниковим порошком 14, у центрі яких розташована вибухова речовина 11, пиж сповільнювач 10 та ініціатор вибуху (бездимний порох) 9, реактивна речовина (селітро-цукрова суміш) 8, камера згоряння 5, керамічне сопло 6, гніт-корок 7. Суть корисної моделі пояснює креслення. При спрацьовуванні капсуля-запальника 1 (див. фіг.) запалюється вишибний заряд пороху 3, при цьому пересувається пиж із запальним отвором 4, через який здійснюється підпал гнітукорка 7. Куля під дією порохових газів вилітає із каналу ствола і продовжує політ із запаленим гнітом-корком 7, який горить близько 1 секунди, за цей час куля пролітає приблизно 400 метрів. Гніт-корок 7 запалює реактивну селітро-цукрову суміш 8, яка розганяє кулю до швидкості 800 м/сек з подальшим прискоренням. Реактивна селітро-цукрова суміш 8 горить 3 секунди, нагріває пиж сповільнювач 10, який тліє 1, 2, або 3 секунди (у залежності від необхідної висоти польоту кулі) загоряється та підпалює ініціатор вибуху (бездимний порох) 9, який у свою чергу підриває вибухову речовину 11. Вибухова речовина сприяє розриву реактивної пластикової кулі 13, та розльоту вражаючих елементів (сталевих кульок) 12, пересипаних барвниковим порошком 14, який робить вибух візуально видимим. Висота вертикального підйому кулі залежить від кількості реактивної селітро-цукрової суміші 8, та номіналу (1, 2, або 3 секунди) пижа сповільнювача 10, який дає можливість кулі летіти по інерції після відпрацювання реактивної селітро-цукрової суміші 8, Поєднання цих двох 1 UA 121642 U 5 10 15 регулювальних параметрів дає можливість здійснювати різну градацію патронів по висоті польоту кулі, та маркувати гільзи. Кількість вибухівки та вражаючих елементів, а також їх розмір може регулюватись і забезпечувати необхідні параметри ураження. Стрільба патроном із реактивною розривною кулею здійснюється із мисливської рушниці і не відрізняється від звичайної стрільби. Для точності ураження стрілок повинен використати дальномір, визначити дистанцію до цілі, вибрати патрони з реактивною розривною кулею, із маркуванням на гільзі де вказана необхідна дальність польоту кулі (наприклад 3500 м та 3700 м). Для забезпечення ефективності ураження цілі доцільно використовувати одночасно два патрона із сусідніми значеннями висоти польоту (наприклад в одному стволі рушниці патрон на 3500 м у другому 3700 м), крок градації патронів складає 200 м, тобто на значення розльоту вражаючих елементів. Пороховий заряд гільзи повинен бути для підвищеної навіски, відповідати класу патронів Магнум. Патрон для збивання розвідувальних дронів, що працюють на висотах вищих за дальність ураження звичайної нарізної зброї, оснащений реактивною розривною кулею під мисливські гладкоствольні рушниці дозволить ефективно боротись із повітряною розвідкою ворога, за рахунок великої кількості вражаючих елементів та великої дистанції їх розльоту (до 200 м.). 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Патрон для збивання розвідувальних дронів з реактивною розривною кулею під мисливські гладкоствольні рушниці, що містить гільзу, капсуль-запальник, вишибний заряд пороху, який відрізняється тим, що додатково містить пиж із запальним отвором, реактивну пластикову кулю, яка наповнена вражаючими елементами (сталевими кульками Ǿ 3-4 мм), пересипаних барвниковим порошком, у центрі яких розташована вибухова речовина, пиж сповільнювач та ініціатор вибуху (бездимний порох), реактивну речовину (селітро-цукрова суміш), камеру згоряння, керамічне сопло, гніт-корок. 2 UA 121642 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
