Підйомна штора

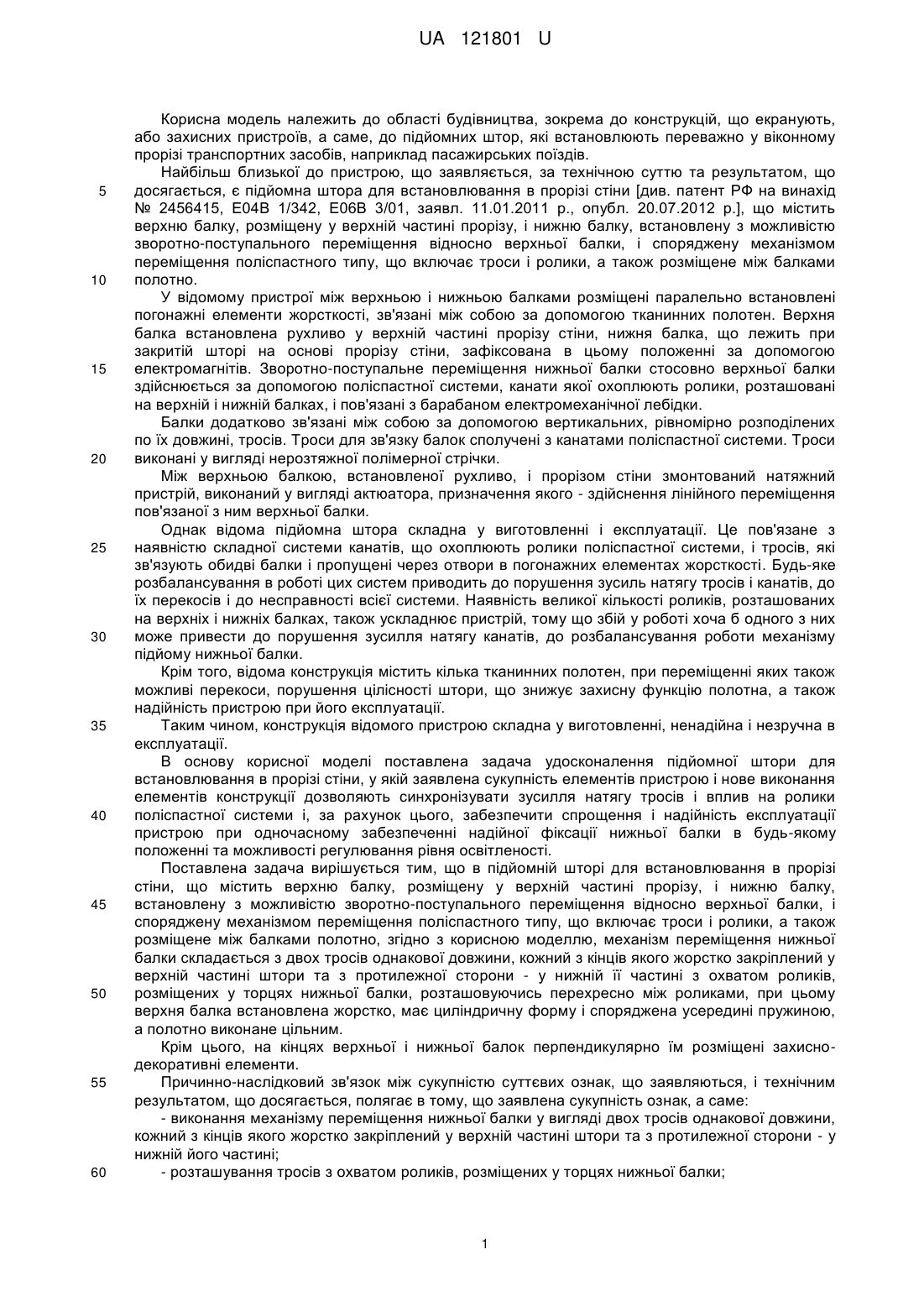

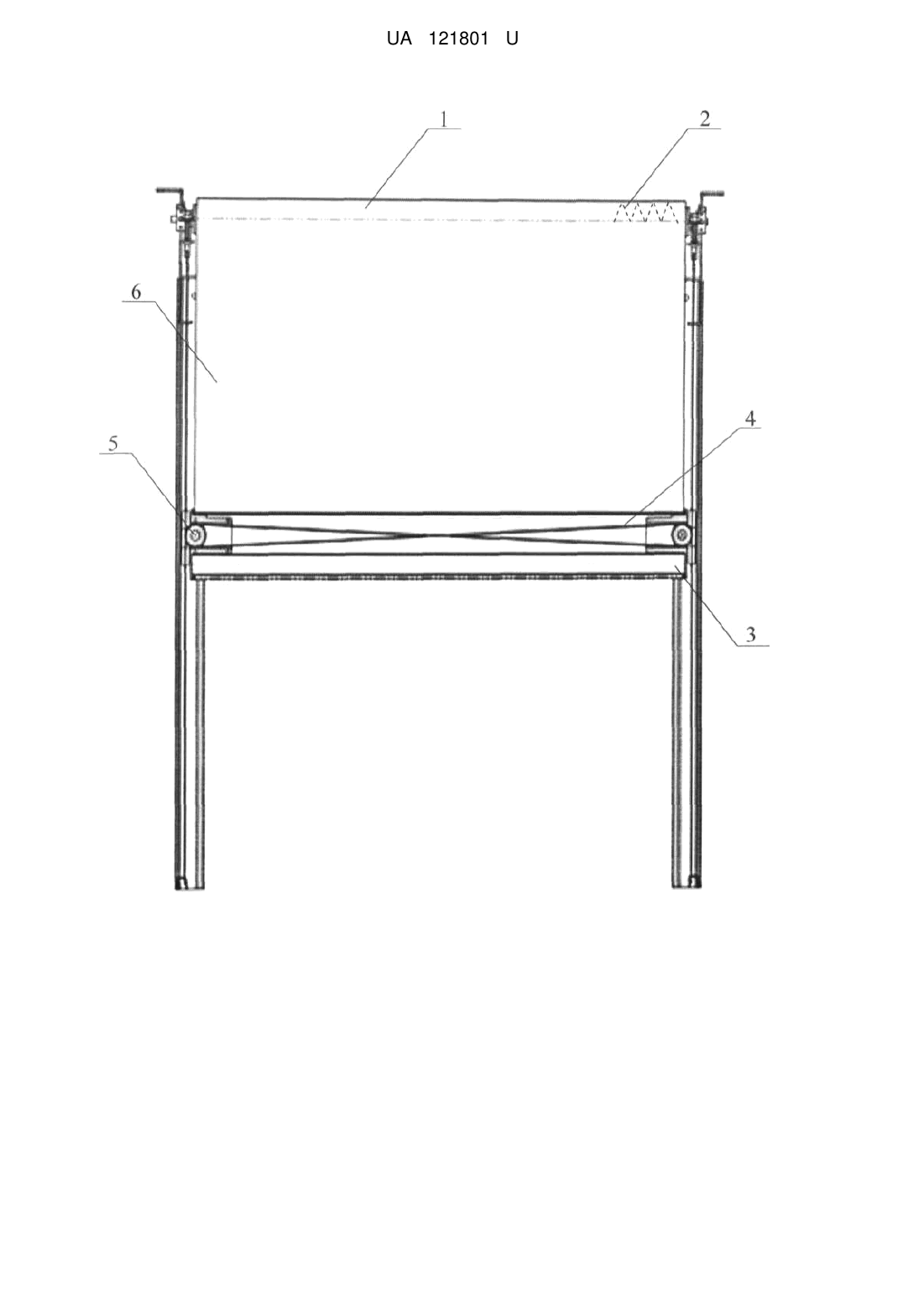

Реферат: Підйомна штора для встановлювання в прорізі стіни має верхню балку, розміщену у верхній частині прорізу, і нижню балку, встановлену з можливістю зворотно-поступального переміщення відносно верхньої балки і споряджену механізмом переміщення поліспастного типу, що включає троси і ролики, а також розміщене між балками полотно. Механізм переміщення нижньої балки складається з двох тросів однакової довжини, кожний з кінців якого жорстко закріплений у верхній частині штори та з протилежної сторони - в нижній її частини з охватом роликів, розміщених у торцях нижньої балки, розташовуючись перехресно між роликами. Верхня балка встановлена жорстко, має циліндричну форму і споряджена усередині пружиною. Полотно виконане цільним. UA 121801 U (54) ПІДЙОМНА ШТОРА UA 121801 U UA 121801 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема до конструкцій, що екранують, або захисних пристроїв, а саме, до підйомних штор, які встановлюють переважно у віконному прорізі транспортних засобів, наприклад пасажирських поїздів. Найбільш близької до пристрою, що заявляється, за технічною суттю та результатом, що досягається, є підйомна штора для встановлювання в прорізі стіни [див. патент РФ на винахід № 2456415, Е04В 1/342, Е06В 3/01, заявл. 11.01.2011 р., опубл. 20.07.2012 р.], що містить верхню балку, розміщену у верхній частині прорізу, і нижню балку, встановлену з можливістю зворотно-поступального переміщення відносно верхньої балки, і споряджену механізмом переміщення поліспастного типу, що включає троси і ролики, а також розміщене між балками полотно. У відомому пристрої між верхньою і нижньою балками розміщені паралельно встановлені погонажні елементи жорсткості, зв'язані між собою за допомогою тканинних полотен. Верхня балка встановлена рухливо у верхній частині прорізу стіни, нижня балка, що лежить при закритій шторі на основі прорізу стіни, зафіксована в цьому положенні за допомогою електромагнітів. Зворотно-поступальне переміщення нижньої балки стосовно верхньої балки здійснюється за допомогою поліспастної системи, канати якої охоплюють ролики, розташовані на верхній і нижній балках, і пов'язані з барабаном електромеханічної лебідки. Балки додатково зв'язані між собою за допомогою вертикальних, рівномірно розподілених по їх довжині, тросів. Троси для зв'язку балок сполучені з канатами поліспастної системи. Троси виконані у вигляді нерозтяжної полімерної стрічки. Між верхньою балкою, встановленої рухливо, і прорізом стіни змонтований натяжний пристрій, виконаний у вигляді актюатора, призначення якого - здійснення лінійного переміщення пов'язаної з ним верхньої балки. Однак відома підйомна штора складна у виготовленні і експлуатації. Це пов'язане з наявністю складної системи канатів, що охоплюють ролики поліспастної системи, і тросів, які зв'язують обидві балки і пропущені через отвори в погонажних елементах жорсткості. Будь-яке розбалансування в роботі цих систем приводить до порушення зусиль натягу тросів і канатів, до їх перекосів і до несправності всієї системи. Наявність великої кількості роликів, розташованих на верхніх і нижніх балках, також ускладнює пристрій, тому що збій у роботі хоча б одного з них може привести до порушення зусилля натягу канатів, до розбалансування роботи механізму підйому нижньої балки. Крім того, відома конструкція містить кілька тканинних полотен, при переміщенні яких також можливі перекоси, порушення цілісності штори, що знижує захисну функцію полотна, а також надійність пристрою при його експлуатації. Таким чином, конструкція відомого пристрою складна у виготовленні, ненадійна і незручна в експлуатації. В основу корисної моделі поставлена задача удосконалення підйомної штори для встановлювання в прорізі стіни, у якій заявлена сукупність елементів пристрою і нове виконання елементів конструкції дозволяють синхронізувати зусилля натягу тросів і вплив на ролики поліспастної системи і, за рахунок цього, забезпечити спрощення і надійність експлуатації пристрою при одночасному забезпеченні надійної фіксації нижньої балки в будь-якому положенні та можливості регулювання рівня освітленості. Поставлена задача вирішується тим, що в підйомній шторі для встановлювання в прорізі стіни, що містить верхню балку, розміщену у верхній частині прорізу, і нижню балку, встановлену з можливістю зворотно-поступального переміщення відносно верхньої балки, і споряджену механізмом переміщення поліспастного типу, що включає троси і ролики, а також розміщене між балками полотно, згідно з корисною моделлю, механізм переміщення нижньої балки складається з двох тросів однакової довжини, кожний з кінців якого жорстко закріплений у верхній частині штори та з протилежної сторони - у нижній її частині з охватом роликів, розміщених у торцях нижньої балки, розташовуючись перехресно між роликами, при цьому верхня балка встановлена жорстко, має циліндричну форму і споряджена усередині пружиною, а полотно виконане цільним. Крім цього, на кінцях верхньої і нижньої балок перпендикулярно їм розміщені захиснодекоративні елементи. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак, що заявляються, і технічним результатом, що досягається, полягає в тому, що заявлена сукупність ознак, а саме: - виконання механізму переміщення нижньої балки у вигляді двох тросів однакової довжини, кожний з кінців якого жорстко закріплений у верхній частині штори та з протилежної сторони - у нижній його частині; - розташування тросів з охватом роликів, розміщених у торцях нижньої балки; 1 UA 121801 U 5 10 15 20 25 30 35 40 45 50 55 - розташування тросів перехресно між роликами; - жорстке встановлення верхньої балки; - виконання верхньої балки циліндричної форми; - постачання верхньої балки усередині пружиною; - виконання полотна цільним; у сукупності з відомими ознаками технічного рішення, що заявляється, забезпечує синхронізацію зусилля натягу тросів і впливу на ролики, спрощення, надійність і зручність експлуатації пристрою, а також надійну фіксацію нижньої балки в будь-якому положенні і можливість регулювання рівня освітленості. Це пояснюється таким. Виконання механізму переміщення нижньої балки у вигляді двох тросів однакової довжини, кожний з кінців якого жорстко закріплений у верхній частині штори та з протилежної її сторони у нижній її частині з охватом роликів, розміщених у торцях нижньої балки, сприяє створенню синхронного зусилля натягу тросів і синхронного обертання роликів поліспастної системи, що забезпечує безперебійне і рівномірне переміщення роликів по тросах, і за рахунок цього, переміщення нижньої балки, та, як наслідок, і полотна в будь-яке положення. Перехресне розташування тросів між роликами створює додаткове зусилля натягу на них, забезпечує синхронне обертання роликів і переміщення їх по вертикальних ділянках тросів, виключає перекоси нижньої балки. Крім того, зусилля натягу тросів, що виникає при їх перехресній напрузі, забезпечує розміщення нижньої балки в будь-якому положенні, сприяє її надійній фіксації і, за рахунок цього, регулюється рівень освітленості або захисту від сонячного впливу. Те, що верхня балка жорстко встановлена у верхній частині прорізу, має циліндричну форму і споряджена усередині пружиною, забезпечує розміщення на ній полотна і його постійний натяг та, як наслідок, надійність пристрою при його експлуатації. Виконання полотна цільним спрощує конструкцію пристрою і забезпечує його захисні функції. На кінцях верхньої і нижньої балок перпендикулярно їм можуть бути розміщені захиснодекоративні елементи. Це забезпечує захист елементів заявленої підйомної штори від негативного впливу навколишнього середовища та атів вандалізму та сприяє створенню цілісності конструкції. Технічна суть корисної моделі, що заявляється, пояснюється кресленням, де схематично зображена підйомна штора для встановлювання в прорізі стіни. Підйомна штора містить верхню балку 1, розміщену у верхній частині прорізу і споряджену пружиною 2, і нижню балку 3, споряджену механізмом її переміщення поліспастного типу, що включає троси 4 і ролики 5, розміщені в торцях нижньої балки 3. Між верхньою балкою 1 і нижньою балкою 3 розміщене полотно 6. На кінцях верхньої балки 1 і нижньої балки 3 можуть бути розміщені захисно-декоративні елементи (на фіг. не показані). В заявленому пристрої використовують металеві, пластикові або поліуретанові троси, а як матеріал полотна використовують фольгу або тканину із просоченням, що має однотонне або декоративне оздоблення, наприклад, з урахуванням кольорової гами інтер'єра приміщення. Пристрій працює таким чином. Користувач переміщає нижню балку 3 з нижнього положення у верхнє або навпаки. При цьому ролики 5 поліспастної системи переміщаються уздовж вертикальних ділянок тросів 4 ліворуч і праворуч синхронно. Полотно намотується на верхню балку 1 циліндричної форми. За рахунок перехресного розташування тросів 4 між роликами 5 створюється зусилля натягу на них, забезпечується синхронне обертання роликів 5 і переміщення їх по вертикальних ділянках тросів 4, що виключає перекоси нижньої балки 3. На одному кінці усередині верхньої балки 1 установлена пружина 2 крутіння, що при роботі механізму забезпечує постійний натяг полотна 6. Захисно-декоративні елементи, встановлені перпендикулярно верхній і нижній балкам, виконують захисну і декоративну функції. Переміщення нижньої балки 3 здійснюється легко, вона може бути розміщена в будь-якому положенні, надійно фіксується і забезпечує необхідний рівень освітленості. Таким чином, заявлена підйомна штора проста у виготовленні і експлуатації, естетично приваблива і може бути елементом захисту і декору у віконних прорізах транспортних засобів, переважно пасажирських поїздів. Промислова придатність пристрою, що заявляється, підтверджується можливістю виготовлення підйомної штори на відомому устаткуванні, в умовах промислового виробництва, з використанням відомих вітчизняних матеріалів і пристосувань. 60 2 UA 121801 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Підйомна штора для встановлювання в прорізі стіни, що містить верхню балку, розміщену у верхній частині прорізу, і нижню балку, встановлену з можливістю зворотно-поступального переміщення відносно верхньої балки і споряджену механізмом переміщення поліспастного типу, що включає троси і ролики, а також розміщене між балками полотно, яка відрізняється тим, що механізм переміщення нижньої балки складається з двох тросів однакової довжини, кожний з кінців якого жорстко закріплений у верхній частині штори та з протилежної сторони - в нижній її частини з охватом роликів, розміщених у торцях нижньої балки, розташовуючись перехресно між роликами, при цьому верхня балка встановлена жорстко, має циліндричну форму і споряджена усередині пружиною, а полотно виконане цільним. 2. Підйомна штора за п. 1, яка відрізняється тим, що на кінцях верхньої і нижньої балок перпендикулярно їм розміщені захисно-декоративні елементи. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
