Фронтальний навісний відвал

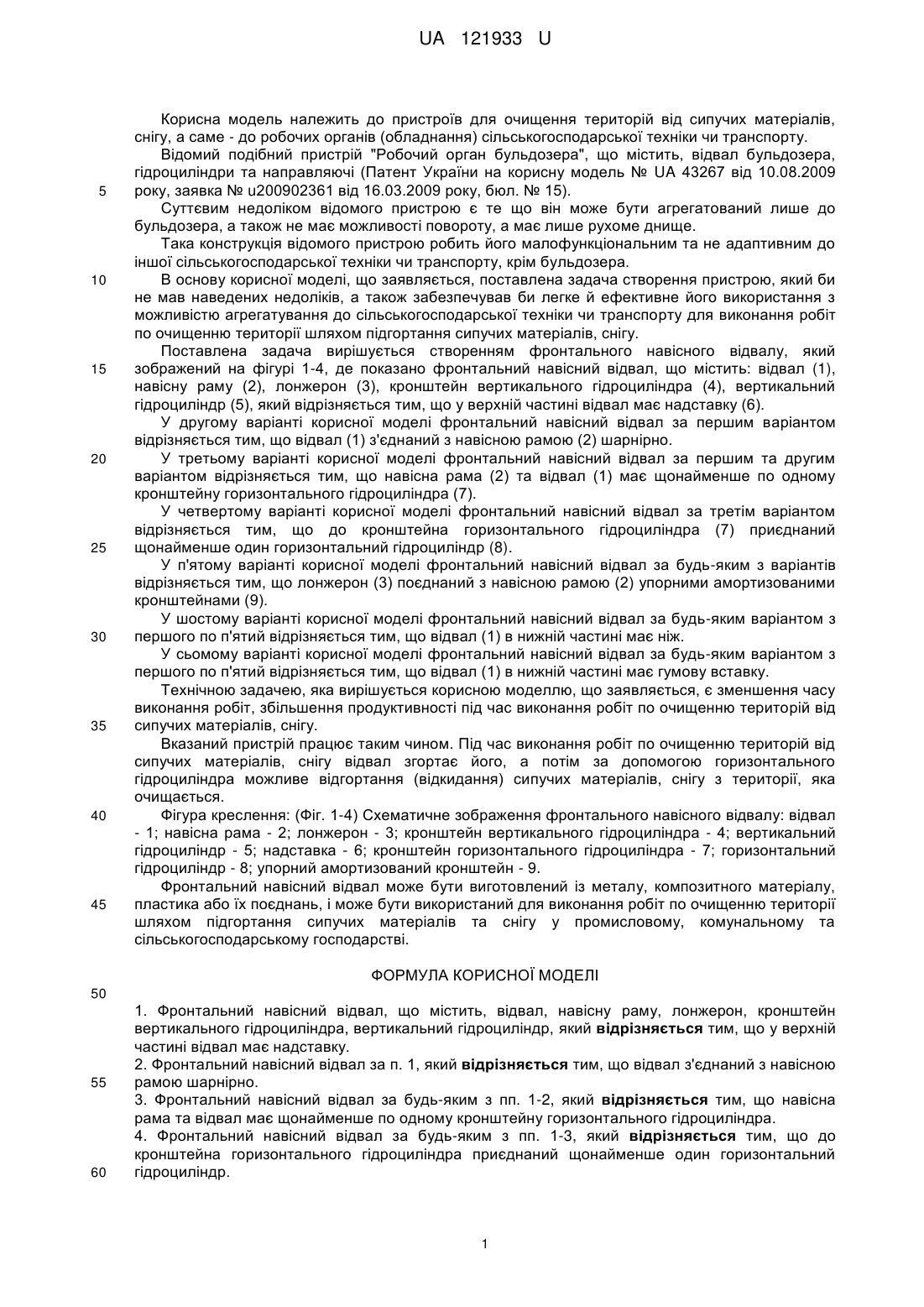

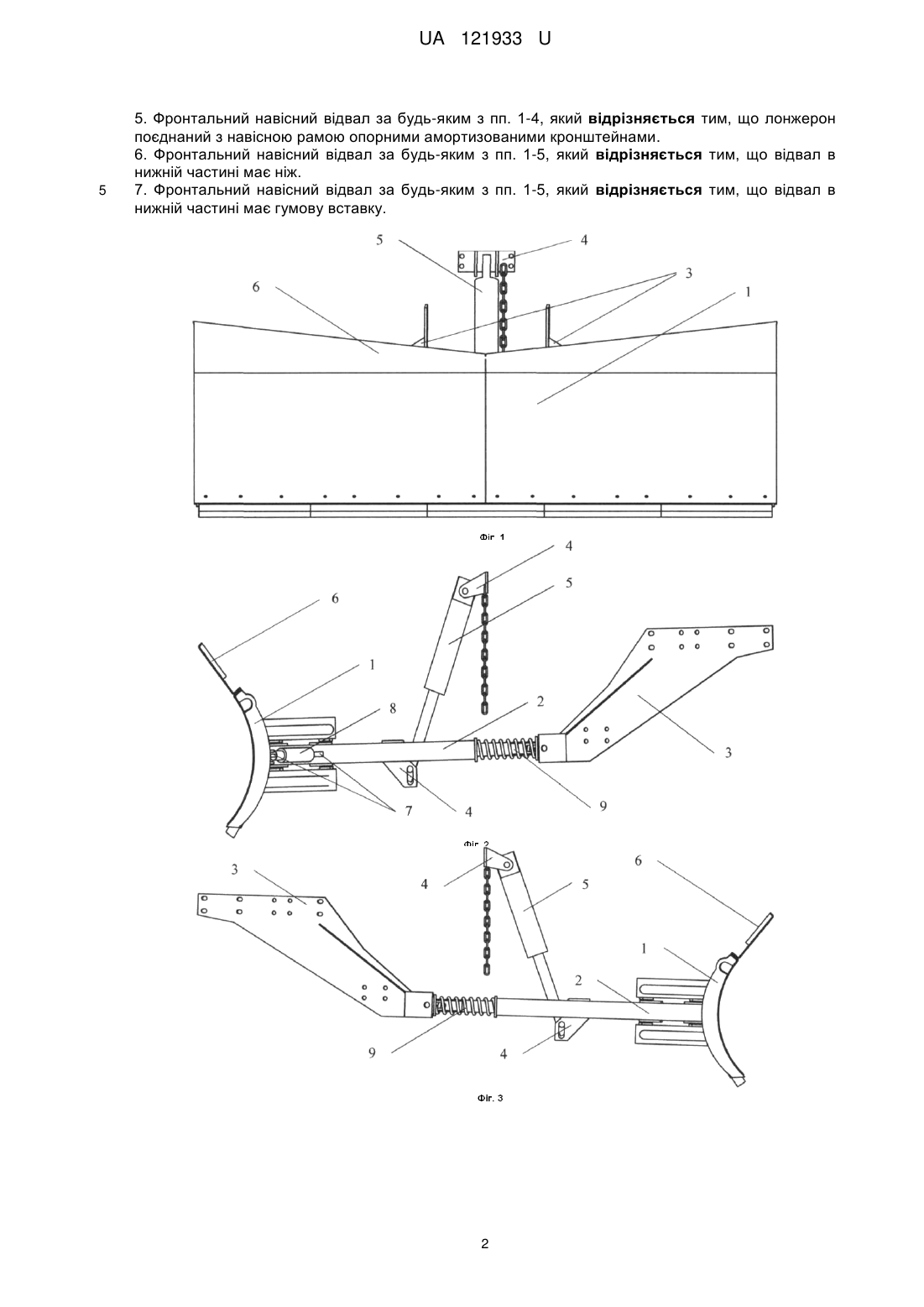

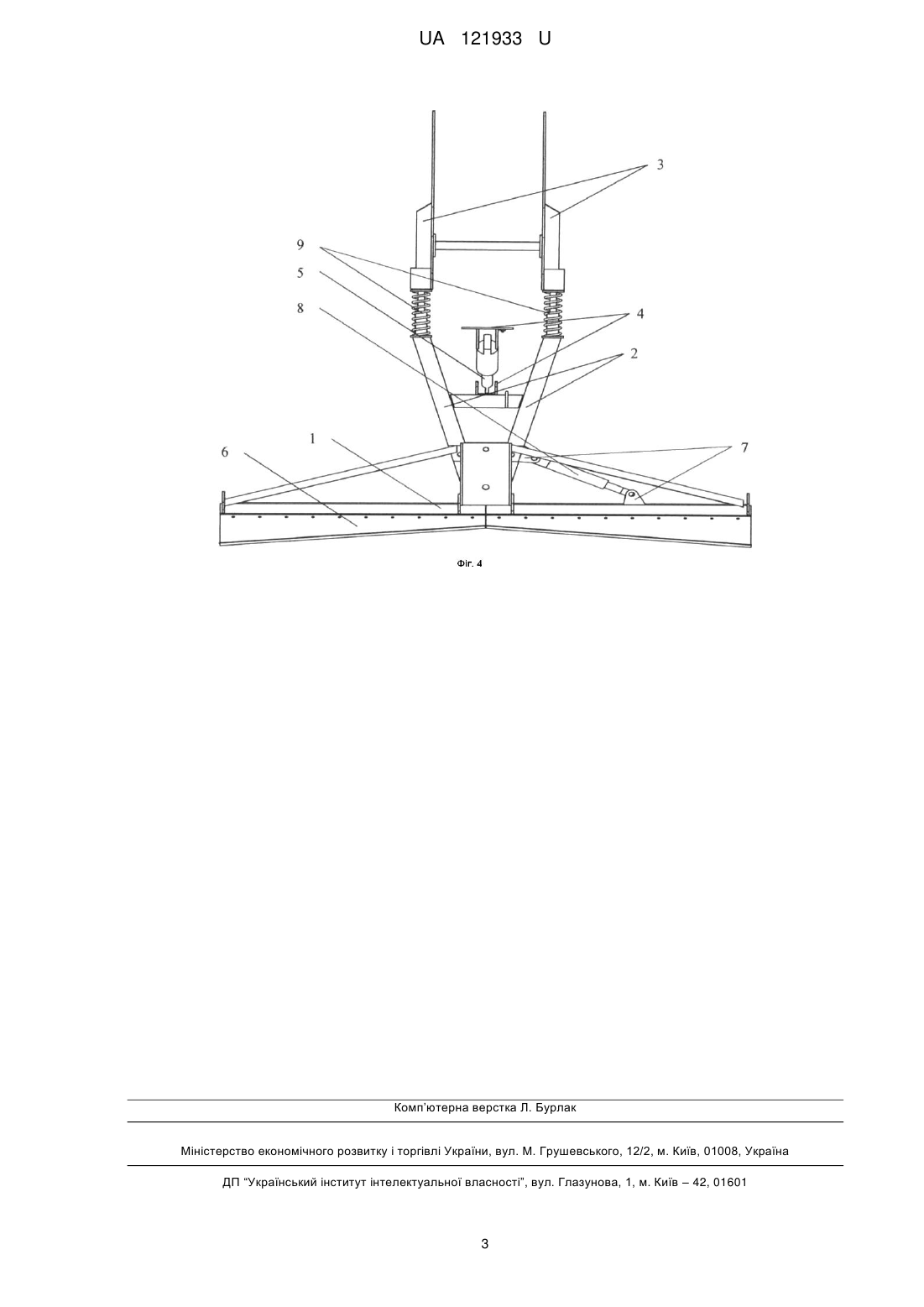

Реферат: Фронтальний навісний відвал містить відвал, навісну раму, лонжерон, кронштейн вертикального гідроциліндра, вертикальний гідроциліндр, який відрізняється тим, що у верхній частині відвал має надставку. Відвал з'єднаний з навісною рамою шарнірно. Навісна рама та відвал має щонайменше по одному кронштейну горизонтального гідроциліндра. До кронштейна горизонтального гідроциліндра приєднаний щонайменше один горизонтальний гідроциліндр. Лонжерон поєднаний з навісною рамою опорними амортизованими кронштейнами. Відвал в нижній частині має ніж. Відвал в нижній частині має гумову вставку. UA 121933 U (54) ФРОНТАЛЬНИЙ НАВІСНИЙ ВІДВАЛ UA 121933 U UA 121933 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для очищення територій від сипучих матеріалів, снігу, а саме - до робочих органів (обладнання) сільськогосподарської техніки чи транспорту. Відомий подібний пристрій "Робочий орган бульдозера", що містить, відвал бульдозера, гідроциліндри та направляючі (Патент України на корисну модель № UA 43267 від 10.08.2009 року, заявка № u200902361 від 16.03.2009 року, бюл. № 15). Суттєвим недоліком відомого пристрою є те що він може бути агрегатований лише до бульдозера, а також не має можливості повороту, а має лише рухоме днище. Така конструкція відомого пристрою робить його малофункціональним та не адаптивним до іншої сільськогосподарської техніки чи транспорту, крім бульдозера. В основу корисної моделі, що заявляється, поставлена задача створення пристрою, який би не мав наведених недоліків, а також забезпечував би легке й ефективне його використання з можливістю агрегатування до сільськогосподарської техніки чи транспорту для виконання робіт по очищенню території шляхом підгортання сипучих матеріалів, снігу. Поставлена задача вирішується створенням фронтального навісного відвалу, який зображений на фігурі 1-4, де показано фронтальний навісний відвал, що містить: відвал (1), навісну раму (2), лонжерон (3), кронштейн вертикального гідроциліндра (4), вертикальний гідроциліндр (5), який відрізняється тим, що у верхній частині відвал має надставку (6). У другому варіанті корисної моделі фронтальний навісний відвал за першим варіантом відрізняється тим, що відвал (1) з'єднаний з навісною рамою (2) шарнірно. У третьому варіанті корисної моделі фронтальний навісний відвал за першим та другим варіантом відрізняється тим, що навісна рама (2) та відвал (1) має щонайменше по одному кронштейну горизонтального гідроциліндра (7). У четвертому варіанті корисної моделі фронтальний навісний відвал за третім варіантом відрізняється тим, що до кронштейна горизонтального гідроциліндра (7) приєднаний щонайменше один горизонтальний гідроциліндр (8). У п'ятому варіанті корисної моделі фронтальний навісний відвал за будь-яким з варіантів відрізняється тим, що лонжерон (3) поєднаний з навісною рамою (2) упорними амортизованими кронштейнами (9). У шостому варіанті корисної моделі фронтальний навісний відвал за будь-яким варіантом з першого по п'ятий відрізняється тим, що відвал (1) в нижній частині має ніж. У сьомому варіанті корисної моделі фронтальний навісний відвал за будь-яким варіантом з першого по п'ятий відрізняється тим, що відвал (1) в нижній частині має гумову вставку. Технічною задачею, яка вирішується корисною моделлю, що заявляється, є зменшення часу виконання робіт, збільшення продуктивності під час виконання робіт по очищенню територій від сипучих матеріалів, снігу. Вказаний пристрій працює таким чином. Під час виконання робіт по очищенню територій від сипучих матеріалів, снігу відвал згортає його, а потім за допомогою горизонтального гідроциліндра можливе відгортання (відкидання) сипучих матеріалів, снігу з території, яка очищається. Фігура креслення: (Фіг. 1-4) Схематичне зображення фронтального навісного відвалу: відвал - 1; навісна рама - 2; лонжерон - 3; кронштейн вертикального гідроциліндра - 4; вертикальний гідроциліндр - 5; надставка - 6; кронштейн горизонтального гідроциліндра - 7; горизонтальний гідроциліндр - 8; упорний амортизований кронштейн - 9. Фронтальний навісний відвал може бути виготовлений із металу, композитного матеріалу, пластика або їх поєднань, і може бути використаний для виконання робіт по очищенню території шляхом підгортання сипучих матеріалів та снігу у промисловому, комунальному та сільськогосподарському господарстві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Фронтальний навісний відвал, що містить, відвал, навісну раму, лонжерон, кронштейн вертикального гідроциліндра, вертикальний гідроциліндр, який відрізняється тим, що у верхній частині відвал має надставку. 2. Фронтальний навісний відвал за п. 1, який відрізняється тим, що відвал з'єднаний з навісною рамою шарнірно. 3. Фронтальний навісний відвал за будь-яким з пп. 1-2, який відрізняється тим, що навісна рама та відвал має щонайменше по одному кронштейну горизонтального гідроциліндра. 4. Фронтальний навісний відвал за будь-яким з пп. 1-3, який відрізняється тим, що до кронштейна горизонтального гідроциліндра приєднаний щонайменше один горизонтальний гідроциліндр. 1 UA 121933 U 5 5. Фронтальний навісний відвал за будь-яким з пп. 1-4, який відрізняється тим, що лонжерон поєднаний з навісною рамою опорними амортизованими кронштейнами. 6. Фронтальний навісний відвал за будь-яким з пп. 1-5, який відрізняється тим, що відвал в нижній частині має ніж. 7. Фронтальний навісний відвал за будь-яким з пп. 1-5, який відрізняється тим, що відвал в нижній частині має гумову вставку. 2 UA 121933 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
