Відвал змінного модуля самохідного шасі

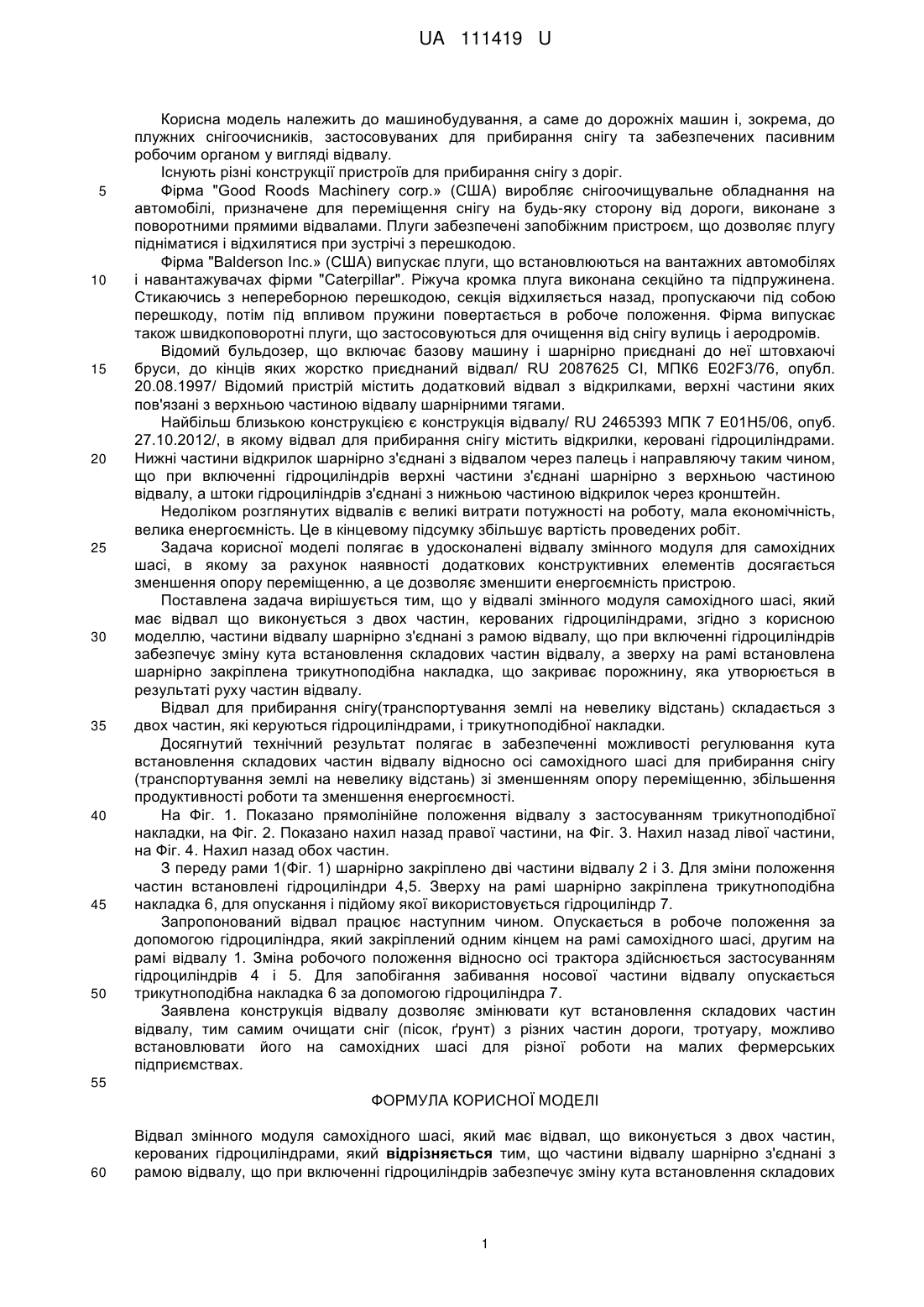

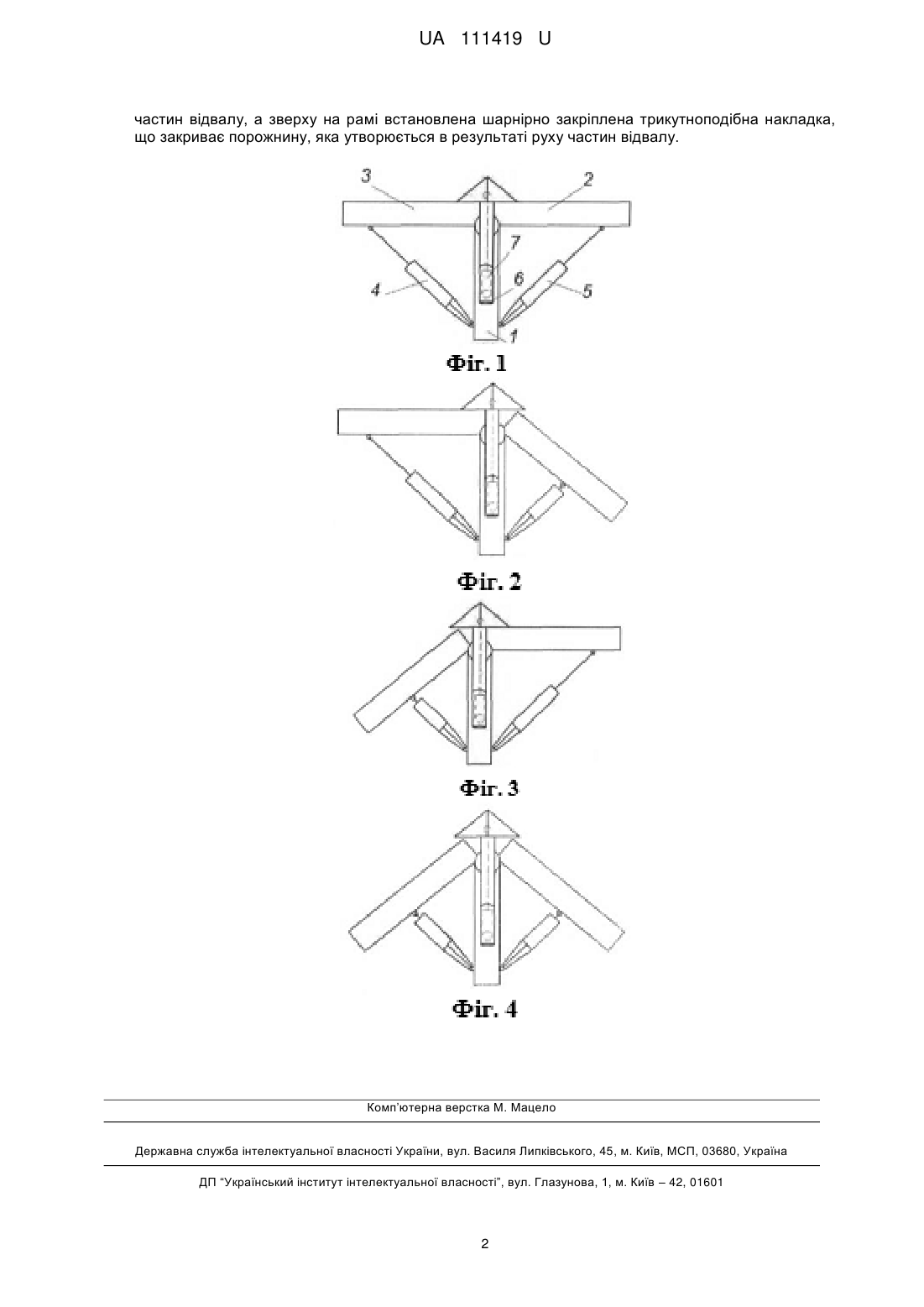

Реферат: UA 111419 U UA 111419 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до дорожніх машин і, зокрема, до плужних снігоочисників, застосовуваних для прибирання снігу та забезпечених пасивним робочим органом у вигляді відвалу. Існують різні конструкції пристроїв для прибирання снігу з доріг. Фірма "Good Roods Machinery corp.» (США) виробляє снігоочищувальне обладнання на автомобілі, призначене для переміщення снігу на будь-яку сторону від дороги, виконане з поворотними прямими відвалами. Плуги забезпечені запобіжним пристроєм, що дозволяє плугу підніматися і відхилятися при зустрічі з перешкодою. Фірма "Balderson Inc.» (США) випускає плуги, що встановлюються на вантажних автомобілях і навантажувачах фірми "Caterpillar". Ріжуча кромка плуга виконана секційно та підпружинена. Стикаючись з непереборною перешкодою, секція відхиляється назад, пропускаючи під собою перешкоду, потім під впливом пружини повертається в робоче положення. Фірма випускає також швидкоповоротні плуги, що застосовуються для очищення від снігу вулиць і аеродромів. Відомий бульдозер, що включає базову машину і шарнірно приєднані до неї штовхаючі бруси, до кінців яких жорстко приєднаний відвал/ RU 2087625 СІ, МПК6 E02F3/76, опубл. 20.08.1997/ Відомий пристрій містить додатковий відвал з відкрилками, верхні частини яких пов'язані з верхньою частиною відвалу шарнірними тягами. Найбільш близькою конструкцією є конструкція відвалу/ RU 2465393 МПК 7 Е01Н5/06, опуб. 27.10.2012/, в якому відвал для прибирання снігу містить відкрилки, керовані гідроциліндрами. Нижні частини відкрилок шарнірно з'єднані з відвалом через палець і направляючу таким чином, що при включенні гідроциліндрів верхні частини з'єднані шарнірно з верхньою частиною відвалу, а штоки гідроциліндрів з'єднані з нижньою частиною відкрилок через кронштейн. Недоліком розглянутих відвалів є великі витрати потужності на роботу, мала економічність, велика енергоємність. Це в кінцевому підсумку збільшує вартість проведених робіт. Задача корисної моделі полягає в удосконалені відвалу змінного модуля для самохідних шасі, в якому за рахунок наявності додаткових конструктивних елементів досягається зменшення опору переміщенню, а це дозволяє зменшити енергоємність пристрою. Поставлена задача вирішується тим, що у відвалі змінного модуля самохідного шасі, який має відвал що виконується з двох частин, керованих гідроциліндрами, згідно з корисною моделлю, частини відвалу шарнірно з'єднані з рамою відвалу, що при включенні гідроциліндрів забезпечує зміну кута встановлення складових частин відвалу, а зверху на рамі встановлена шарнірно закріплена трикутноподібна накладка, що закриває порожнину, яка утворюється в результаті руху частин відвалу. Відвал для прибирання снігу(транспортування землі на невелику відстань) складається з двох частин, які керуються гідроциліндрами, і трикутноподібної накладки. Досягнутий технічний результат полягає в забезпеченні можливості регулювання кута встановлення складових частин відвалу відносно осі самохідного шасі для прибирання снігу (транспортування землі на невелику відстань) зі зменшенням опору переміщенню, збільшення продуктивності роботи та зменшення енергоємності. На Фіг. 1. Показано прямолінійне положення відвалу з застосуванням трикутноподібної накладки, на Фіг. 2. Показано нахил назад правої частини, на Фіг. 3. Нахил назад лівої частини, на Фіг. 4. Нахил назад обох частин. З переду рами 1(Фіг. 1) шарнірно закріплено дві частини відвалу 2 і 3. Для зміни положення частин встановлені гідроциліндри 4,5. Зверху на рамі шарнірно закріплена трикутноподібна накладка 6, для опускання і підйому якої використовується гідроциліндр 7. Запропонований відвал працює наступним чином. Опускається в робоче положення за допомогою гідроциліндра, який закріплений одним кінцем на рамі самохідного шасі, другим на рамі відвалу 1. Зміна робочого положення відносно осі трактора здійснюється застосуванням гідроциліндрів 4 і 5. Для запобігання забивання носової частини відвалу опускається трикутноподібна накладка 6 за допомогою гідроциліндра 7. Заявлена конструкція відвалу дозволяє змінювати кут встановлення складових частин відвалу, тим самим очищати сніг (пісок, ґрунт) з різних частин дороги, тротуару, можливо встановлювати його на самохідних шасі для різної роботи на малих фермерських підприємствах. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Відвал змінного модуля самохідного шасі, який має відвал, що виконується з двох частин, керованих гідроциліндрами, який відрізняється тим, що частини відвалу шарнірно з'єднані з рамою відвалу, що при включенні гідроциліндрів забезпечує зміну кута встановлення складових 1 UA 111419 U частин відвалу, а зверху на рамі встановлена шарнірно закріплена трикутноподібна накладка, що закриває порожнину, яка утворюється в результаті руху частин відвалу. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
