Відвал

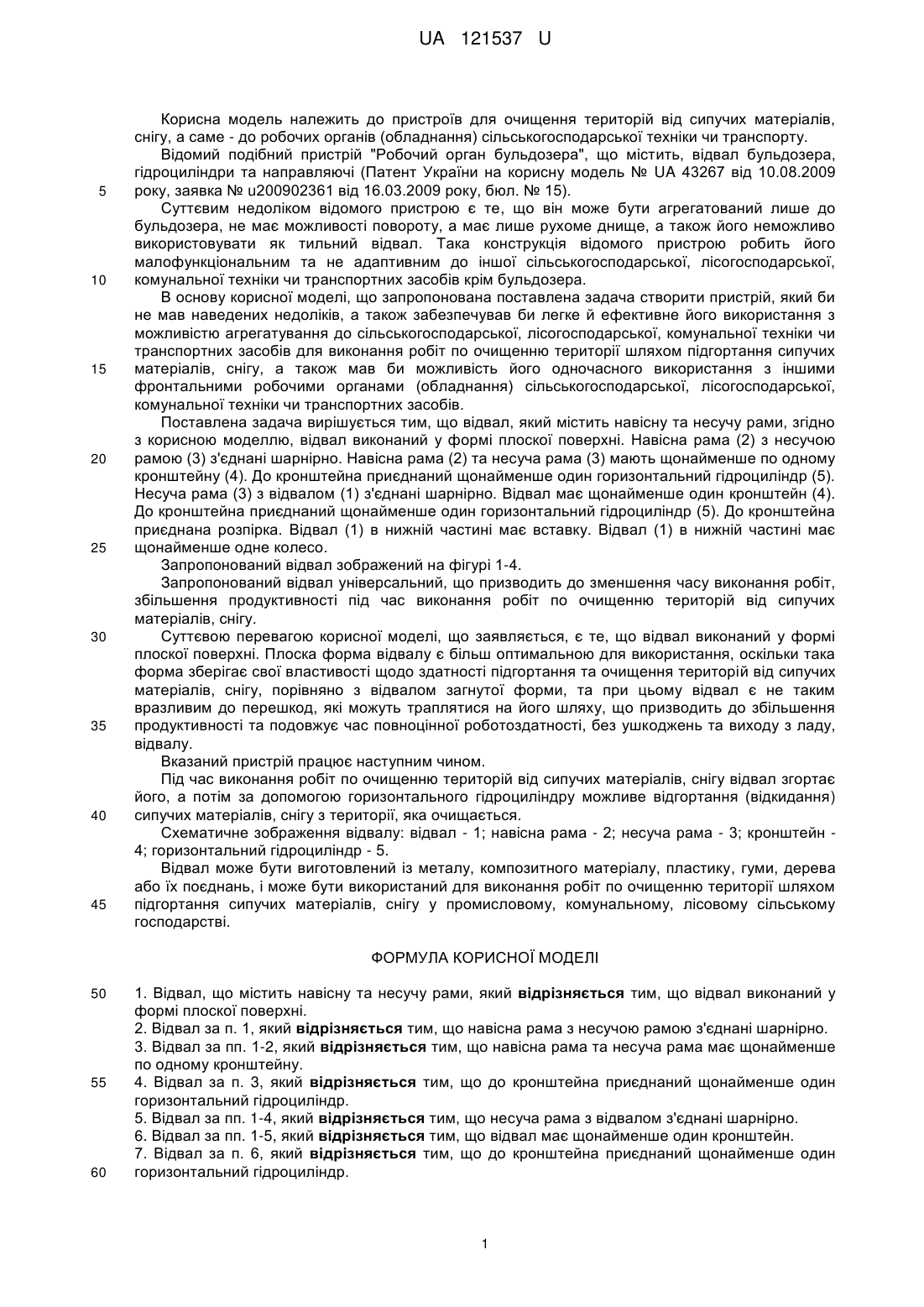

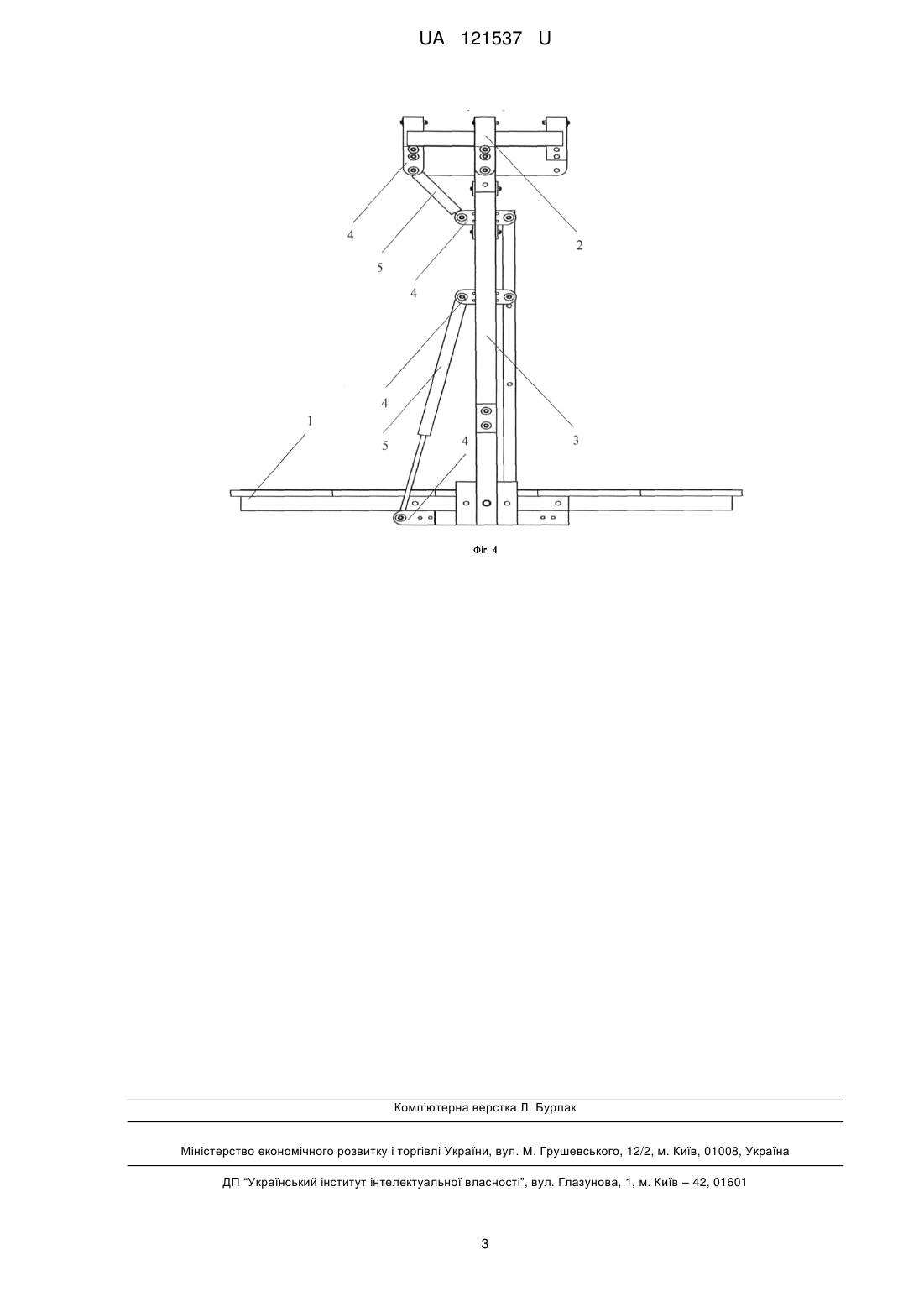

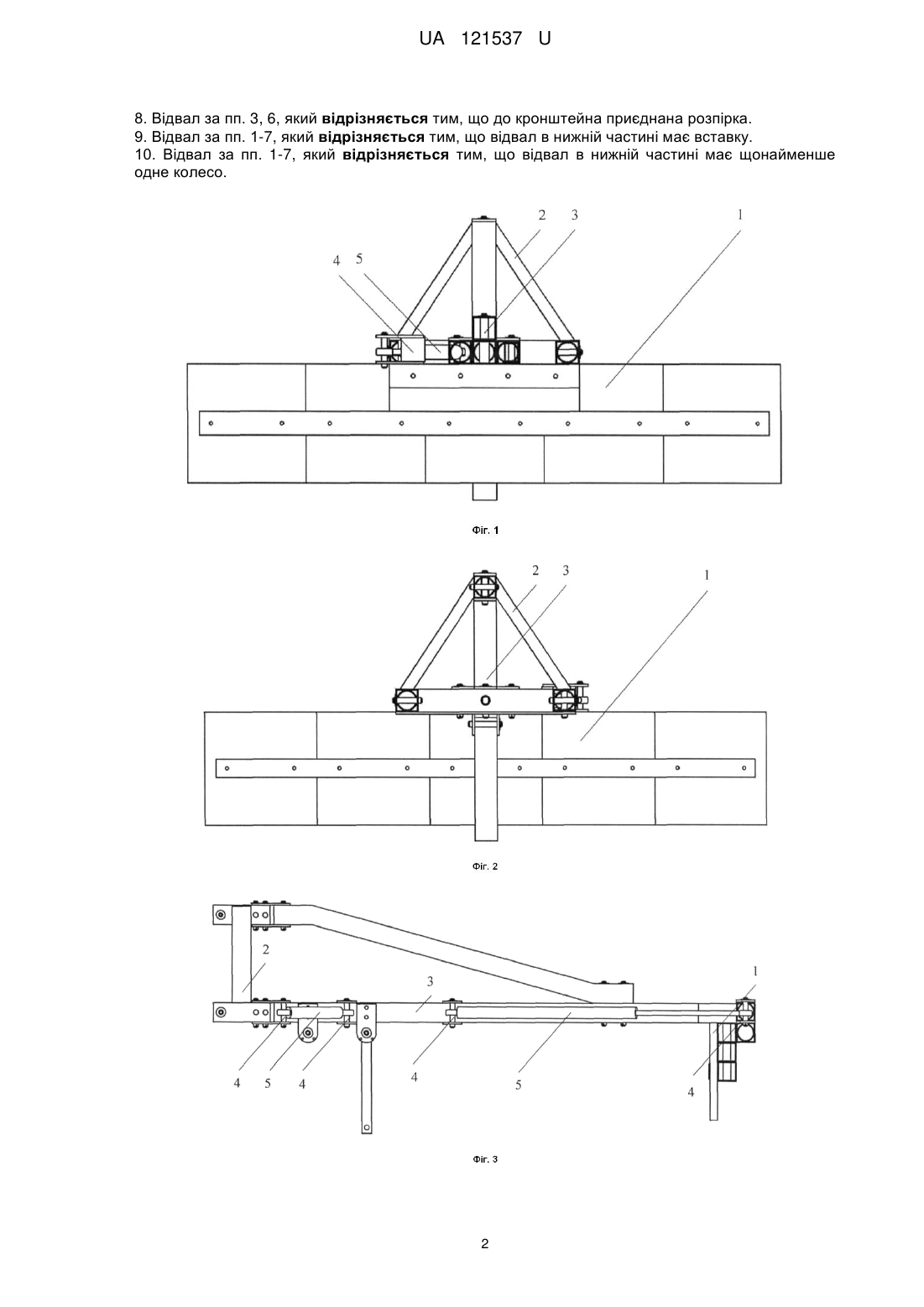

Реферат: UA 121537 U UA 121537 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для очищення територій від сипучих матеріалів, снігу, а саме - до робочих органів (обладнання) сільськогосподарської техніки чи транспорту. Відомий подібний пристрій "Робочий орган бульдозера", що містить, відвал бульдозера, гідроциліндри та направляючі (Патент України на корисну модель № UA 43267 від 10.08.2009 року, заявка № u200902361 від 16.03.2009 року, бюл. № 15). Суттєвим недоліком відомого пристрою є те, що він може бути агрегатований лише до бульдозера, не має можливості повороту, а має лише рухоме днище, а також його неможливо використовувати як тильний відвал. Така конструкція відомого пристрою робить його малофункціональним та не адаптивним до іншої сільськогосподарської, лісогосподарської, комунальної техніки чи транспортних засобів крім бульдозера. В основу корисної моделі, що запропонована поставлена задача створити пристрій, який би не мав наведених недоліків, а також забезпечував би легке й ефективне його використання з можливістю агрегатування до сільськогосподарської, лісогосподарської, комунальної техніки чи транспортних засобів для виконання робіт по очищенню території шляхом підгортання сипучих матеріалів, снігу, а також мав би можливість його одночасного використання з іншими фронтальними робочими органами (обладнання) сільськогосподарської, лісогосподарської, комунальної техніки чи транспортних засобів. Поставлена задача вирішується тим, що відвал, який містить навісну та несучу рами, згідно з корисною моделлю, відвал виконаний у формі плоскої поверхні. Навісна рама (2) з несучою рамою (3) з'єднані шарнірно. Навісна рама (2) та несуча рама (3) мають щонайменше по одному кронштейну (4). До кронштейна приєднаний щонайменше один горизонтальний гідроциліндр (5). Несуча рама (3) з відвалом (1) з'єднані шарнірно. Відвал має щонайменше один кронштейн (4). До кронштейна приєднаний щонайменше один горизонтальний гідроциліндр (5). До кронштейна приєднана розпірка. Відвал (1) в нижній частині має вставку. Відвал (1) в нижній частині має щонайменше одне колесо. Запропонований відвал зображений на фігурі 1-4. Запропонований відвал універсальний, що призводить до зменшення часу виконання робіт, збільшення продуктивності під час виконання робіт по очищенню територій від сипучих матеріалів, снігу. Суттєвою перевагою корисної моделі, що заявляється, є те, що відвал виконаний у формі плоскої поверхні. Плоска форма відвалу є більш оптимальною для використання, оскільки така форма зберігає свої властивості щодо здатності підгортання та очищення територій від сипучих матеріалів, снігу, порівняно з відвалом загнутої форми, та при цьому відвал є не таким вразливим до перешкод, які можуть траплятися на його шляху, що призводить до збільшення продуктивності та подовжує час повноцінної роботоздатності, без ушкоджень та виходу з ладу, відвалу. Вказаний пристрій працює наступним чином. Під час виконання робіт по очищенню територій від сипучих матеріалів, снігу відвал згортає його, а потім за допомогою горизонтального гідроциліндру можливе відгортання (відкидання) сипучих матеріалів, снігу з території, яка очищається. Схематичне зображення відвалу: відвал - 1; навісна рама - 2; несуча рама - 3; кронштейн 4; горизонтальний гідроциліндр - 5. Відвал може бути виготовлений із металу, композитного матеріалу, пластику, гуми, дерева або їх поєднань, і може бути використаний для виконання робіт по очищенню території шляхом підгортання сипучих матеріалів, снігу у промисловому, комунальному, лісовому сільському господарстві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Відвал, що містить навісну та несучу рами, який відрізняється тим, що відвал виконаний у формі плоскої поверхні. 2. Відвал за п. 1, який відрізняється тим, що навісна рама з несучою рамою з'єднані шарнірно. 3. Відвал за пп. 1-2, який відрізняється тим, що навісна рама та несуча рама має щонайменше по одному кронштейну. 4. Відвал за п. 3, який відрізняється тим, що до кронштейна приєднаний щонайменше один горизонтальний гідроциліндр. 5. Відвал за пп. 1-4, який відрізняється тим, що несуча рама з відвалом з'єднані шарнірно. 6. Відвал за пп. 1-5, який відрізняється тим, що відвал має щонайменше один кронштейн. 7. Відвал за п. 6, який відрізняється тим, що до кронштейна приєднаний щонайменше один горизонтальний гідроциліндр. 1 UA 121537 U 8. Відвал за пп. 3, 6, який відрізняється тим, що до кронштейна приєднана розпірка. 9. Відвал за пп. 1-7, який відрізняється тим, що відвал в нижній частині має вставку. 10. Відвал за пп. 1-7, який відрізняється тим, що відвал в нижній частині має щонайменше одне колесо. 2 UA 121537 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
