Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу

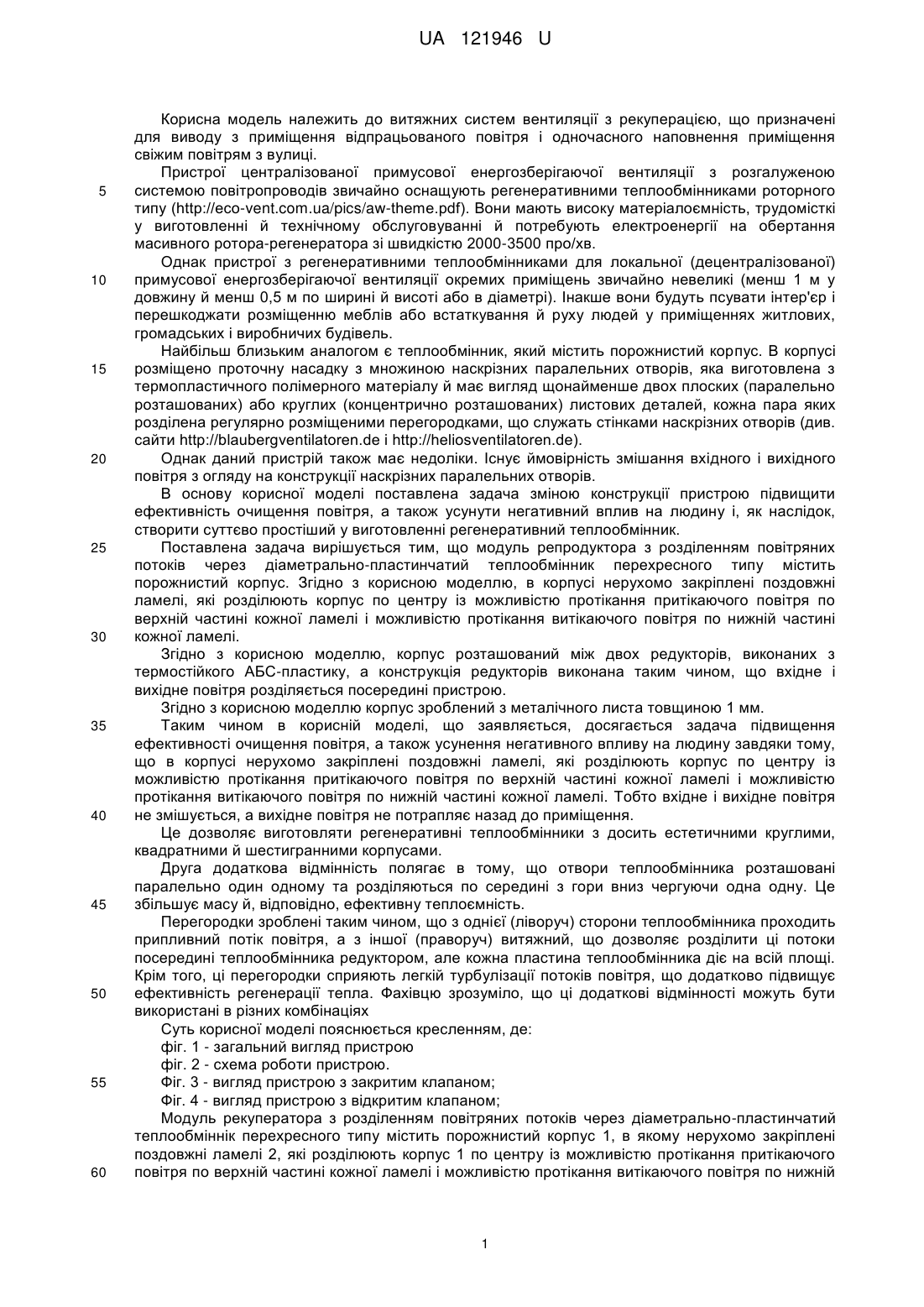

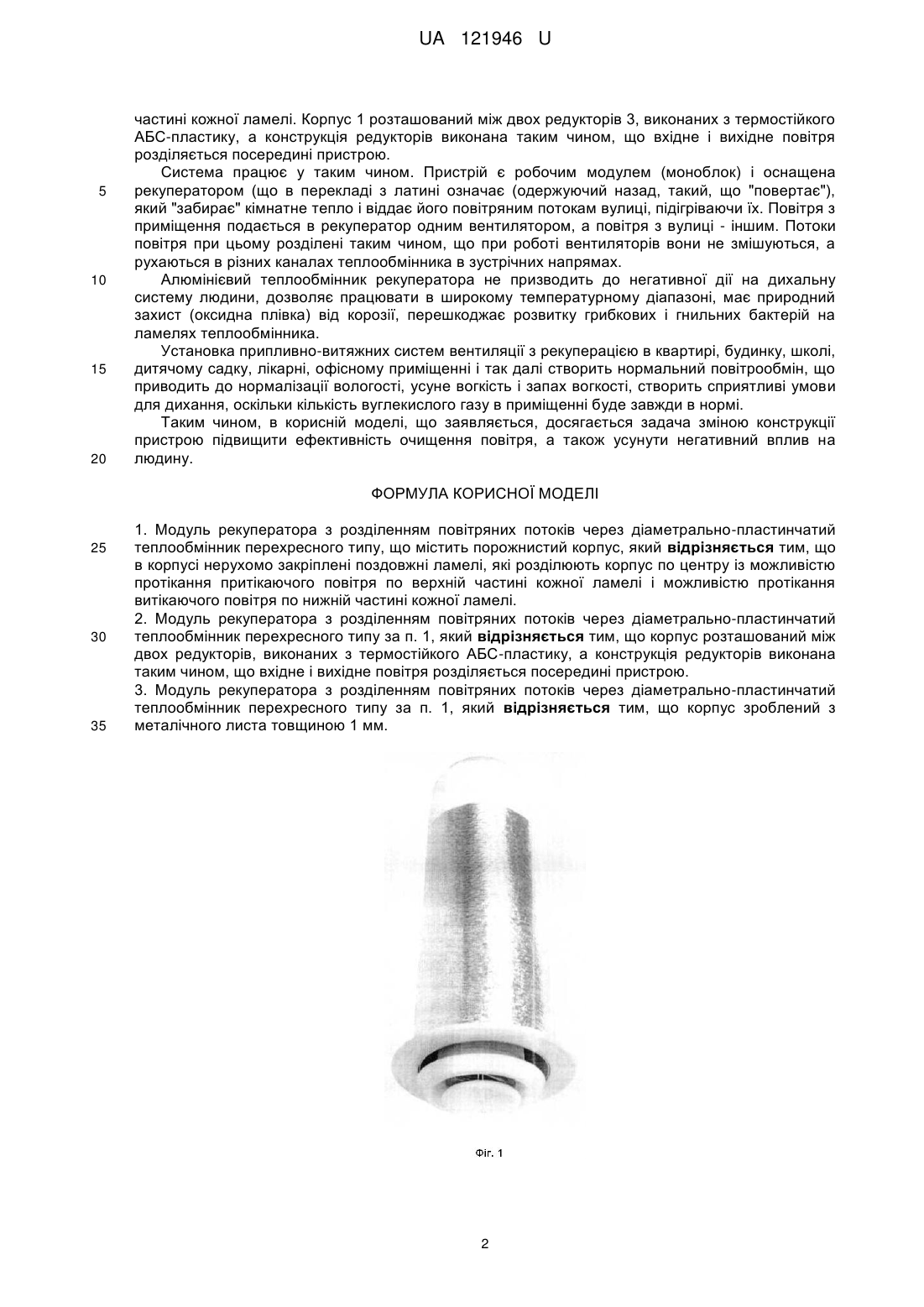

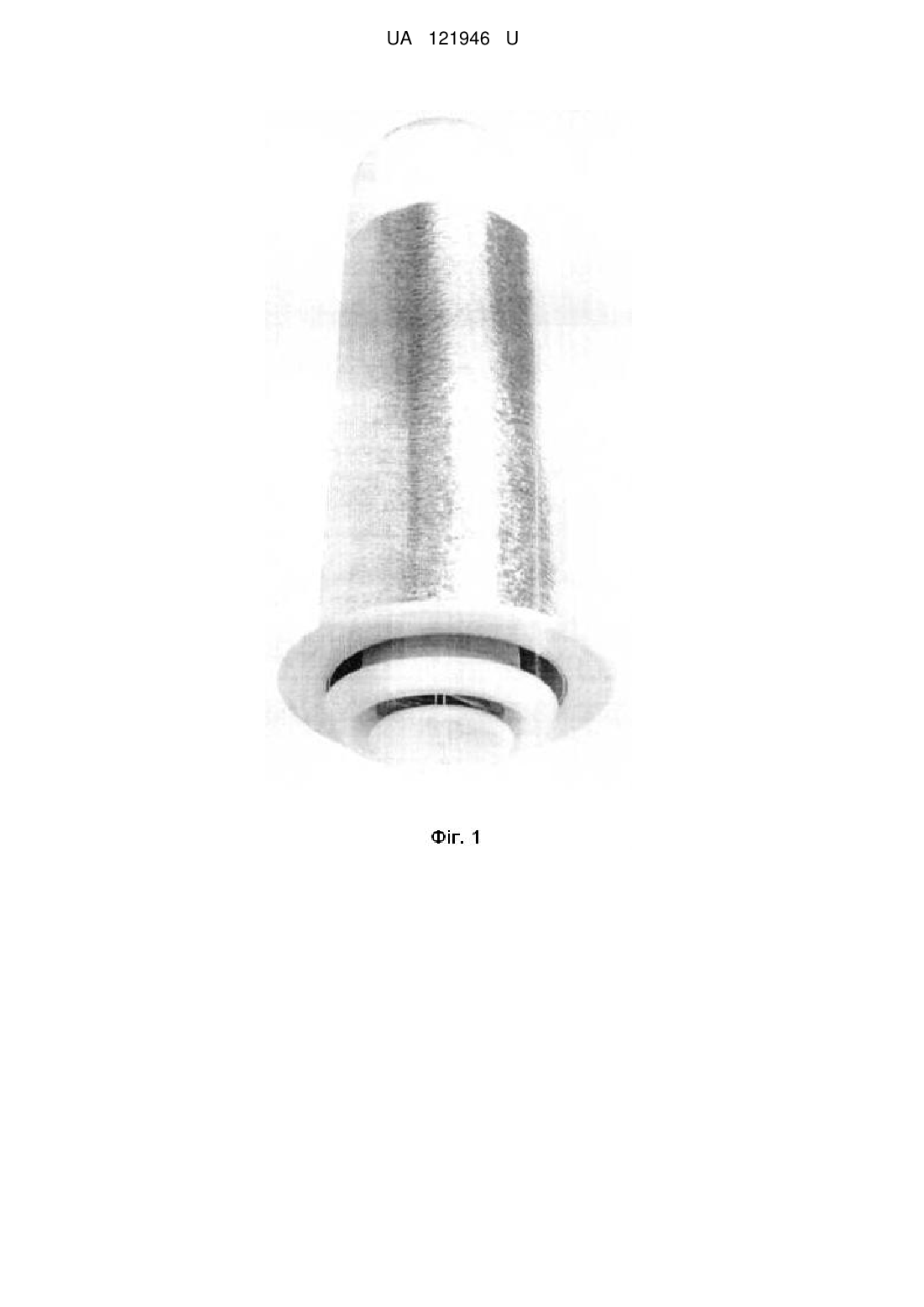

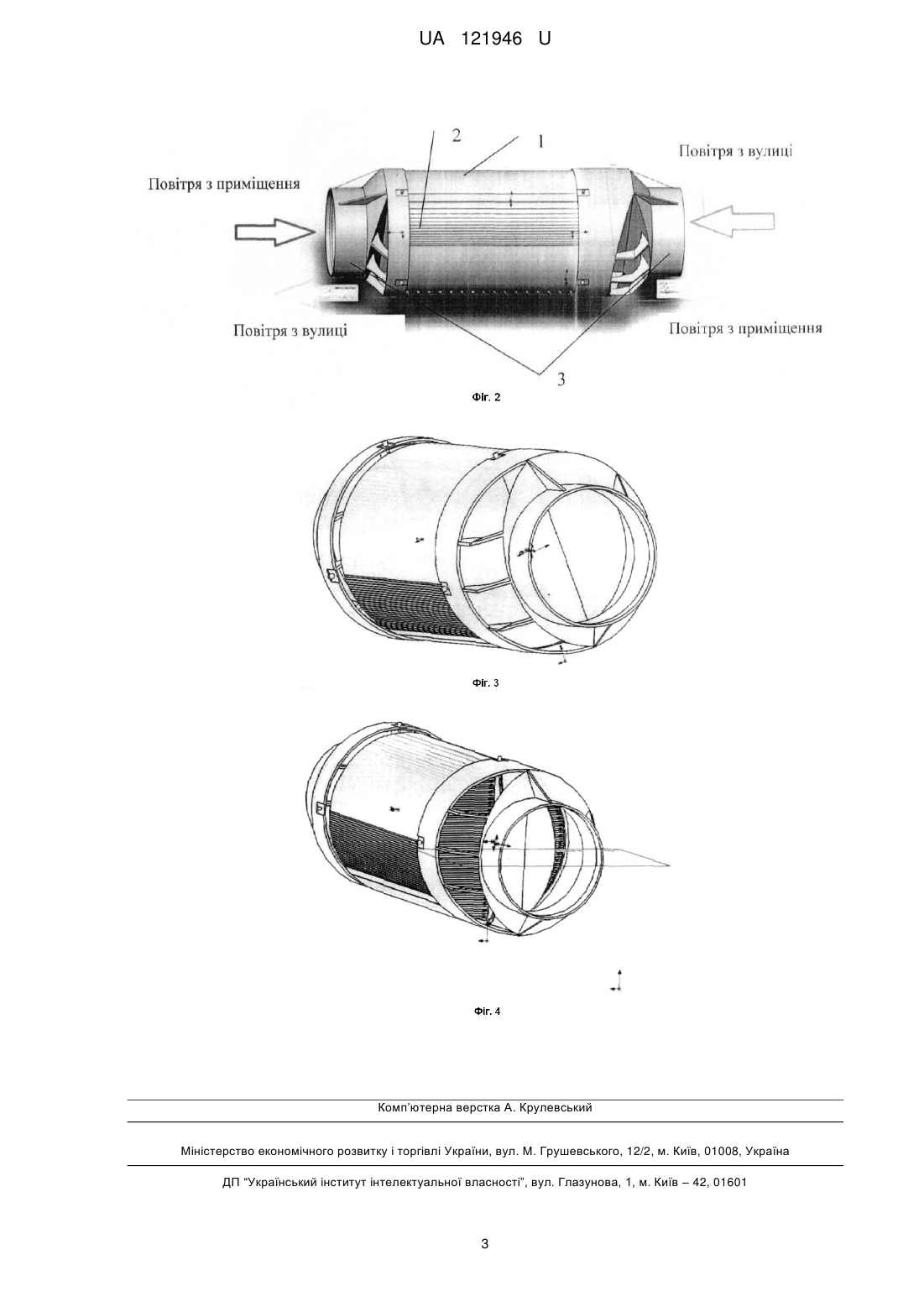

Реферат: Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу містить порожнистий корпус. В корпусі нерухомо закріплені поздовжні ламелі, які розділюють корпус по центру із можливістю протікання притікаючого повітря по верхній частині кожної ламелі і можливістю протікання витікаючого повітря по нижній частині кожної ламелі. UA 121946 U (54) МОДУЛЬ РЕКУПЕРАТОРА З РОЗДІЛЕННЯМ ПОВІТРЯНИХ ПОТОКІВ ЧЕРЕЗ ДІАМЕТРАЛЬНОПЛАСТИНЧАТИЙ ТЕПЛООБМІННИК ПЕРЕХРЕСНОГО ТИПУ UA 121946 U UA 121946 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до витяжних систем вентиляції з рекуперацією, що призначені для виводу з приміщення відпрацьованого повітря і одночасного наповнення приміщення свіжим повітрям з вулиці. Пристрої централізованої примусової енергозберігаючої вентиляції з розгалуженою системою повітропроводів звичайно оснащують регенеративними теплообмінниками роторного типу (http://eco-vent.com.ua/pics/aw-theme.pdf). Вони мають високу матеріалоємність, трудомісткі у виготовленні й технічному обслуговуванні й потребують електроенергії на обертання масивного ротора-регенератора зі швидкістю 2000-3500 про/хв. Однак пристрої з регенеративними теплообмінниками для локальної (децентралізованої) примусової енергозберігаючої вентиляції окремих приміщень звичайно невеликі (менш 1 м у довжину й менш 0,5 м по ширині й висоті або в діаметрі). Інакше вони будуть псувати інтер'єр і перешкоджати розміщенню меблів або встаткування й руху людей у приміщеннях житлових, громадських і виробничих будівель. Найбільш близьким аналогом є теплообмінник, який містить порожнистий корпус. В корпусі розміщено проточну насадку з множиною наскрізних паралельних отворів, яка виготовлена з термопластичного полімерного матеріалу й має вигляд щонайменше двох плоских (паралельно розташованих) або круглих (концентрично розташованих) листових деталей, кожна пара яких розділена регулярно розміщеними перегородками, що служать стінками наскрізних отворів (див. сайти http://blaubergventilatoren.de і http://heliosventilatoren.de). Однак даний пристрій також має недоліки. Існує ймовірність змішання вхідного і вихідного повітря з огляду на конструкції наскрізних паралельних отворів. В основу корисної моделі поставлена задача зміною конструкції пристрою підвищити ефективність очищення повітря, а також усунути негативний вплив на людину і, як наслідок, створити суттєво простіший у виготовленні регенеративний теплообмінник. Поставлена задача вирішується тим, що модуль репродуктора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу містить порожнистий корпус. Згідно з корисною моделлю, в корпусі нерухомо закріплені поздовжні ламелі, які розділюють корпус по центру із можливістю протікання притікаючого повітря по верхній частині кожної ламелі і можливістю протікання витікаючого повітря по нижній частині кожної ламелі. Згідно з корисною моделлю, корпус розташований між двох редукторів, виконаних з термостійкого АБС-пластику, а конструкція редукторів виконана таким чином, що вхідне і вихідне повітря розділяється посередині пристрою. Згідно з корисною моделлю корпус зроблений з металічного листа товщиною 1 мм. Таким чином в корисній моделі, що заявляється, досягається задача підвищення ефективності очищення повітря, а також усунення негативного впливу на людину завдяки тому, що в корпусі нерухомо закріплені поздовжні ламелі, які розділюють корпус по центру із можливістю протікання притікаючого повітря по верхній частині кожної ламелі і можливістю протікання витікаючого повітря по нижній частині кожної ламелі. Тобто вхідне і вихідне повітря не змішується, а вихідне повітря не потрапляє назад до приміщення. Це дозволяє виготовляти регенеративні теплообмінники з досить естетичними круглими, квадратними й шестигранними корпусами. Друга додаткова відмінність полягає в тому, що отвори теплообмінника розташовані паралельно один одному та розділяються по середині з гори вниз чергуючи одна одну. Це збільшує масу й, відповідно, ефективну теплоємність. Перегородки зроблені таким чином, що з однієї (ліворуч) сторони теплообмінника проходить припливний потік повітря, а з іншої (праворуч) витяжний, що дозволяє розділити ці потоки посередині теплообмінника редуктором, але кожна пластина теплообмінника діє на всій площі. Крім того, ці перегородки сприяють легкій турбулізації потоків повітря, що додатково підвищує ефективність регенерації тепла. Фахівцю зрозуміло, що ці додаткові відмінності можуть бути використані в різних комбінаціях Суть корисної моделі пояснюється кресленням, де: фіг. 1 - загальний вигляд пристрою фіг. 2 - схема роботи пристрою. Фіг. 3 - вигляд пристрою з закритим клапаном; Фіг. 4 - вигляд пристрою з відкритим клапаном; Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообміннік перехресного типу містить порожнистий корпус 1, в якому нерухомо закріплені поздовжні ламелі 2, які розділюють корпус 1 по центру із можливістю протікання притікаючого повітря по верхній частині кожної ламелі і можливістю протікання витікаючого повітря по нижній 1 UA 121946 U 5 10 15 20 частині кожної ламелі. Корпус 1 розташований між двох редукторів 3, виконаних з термостійкого АБС-пластику, а конструкція редукторів виконана таким чином, що вхідне і вихідне повітря розділяється посередині пристрою. Система працює у таким чином. Пристрій є робочим модулем (моноблок) і оснащена рекуператором (що в перекладі з латині означає (одержуючий назад, такий, що "повертає"), який "забирає" кімнатне тепло і віддає його повітряним потокам вулиці, підігріваючи їх. Повітря з приміщення подається в рекуператор одним вентилятором, а повітря з вулиці - іншим. Потоки повітря при цьому розділені таким чином, що при роботі вентиляторів вони не змішуються, а рухаються в різних каналах теплообмінника в зустрічних напрямах. Алюмінієвий теплообмінник рекуператора не призводить до негативної дії на дихальну систему людини, дозволяє працювати в широкому температурному діапазоні, має природний захист (оксидна плівка) від корозії, перешкоджає розвитку грибкових і гнильних бактерій на ламелях теплообмінника. Установка припливно-витяжних систем вентиляції з рекуперацією в квартирі, будинку, школі, дитячому садку, лікарні, офісному приміщенні і так далі створить нормальний повітрообмін, що приводить до нормалізації вологості, усуне вогкість і запах вогкості, створить сприятливі умови для дихання, оскільки кількість вуглекислого газу в приміщенні буде завжди в нормі. Таким чином, в корисній моделі, що заявляється, досягається задача зміною конструкції пристрою підвищити ефективність очищення повітря, а також усунути негативний вплив на людину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу, що містить порожнистий корпус, який відрізняється тим, що в корпусі нерухомо закріплені поздовжні ламелі, які розділюють корпус по центру із можливістю протікання притікаючого повітря по верхній частині кожної ламелі і можливістю протікання витікаючого повітря по нижній частині кожної ламелі. 2. Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу за п. 1, який відрізняється тим, що корпус розташований між двох редукторів, виконаних з термостійкого АБС-пластику, а конструкція редукторів виконана таким чином, що вхідне і вихідне повітря розділяється посередині пристрою. 3. Модуль рекуператора з розділенням повітряних потоків через діаметрально-пластинчатий теплообмінник перехресного типу за п. 1, який відрізняється тим, що корпус зроблений з металічного листа товщиною 1 мм. 2 UA 121946 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
