Велобіг

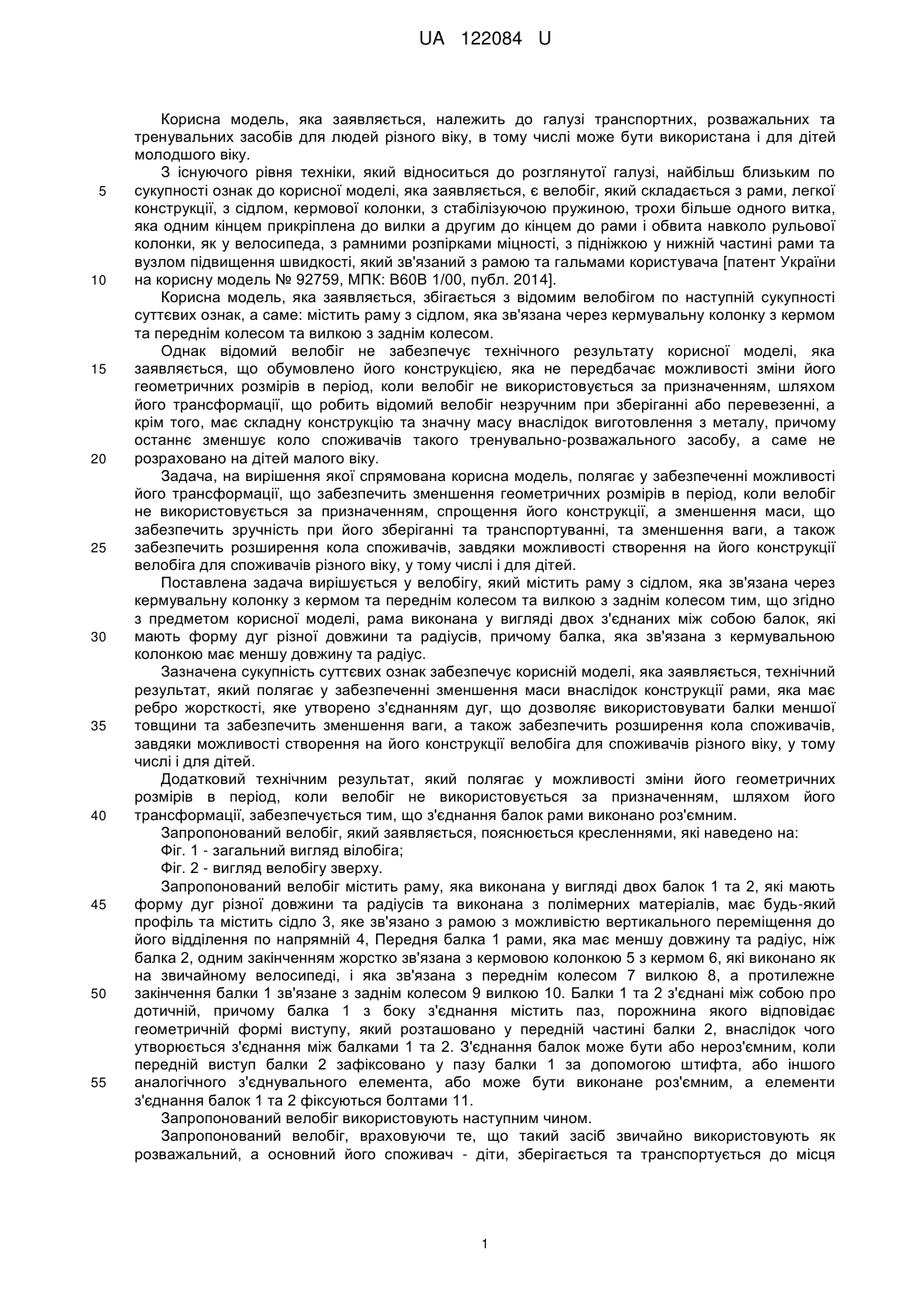

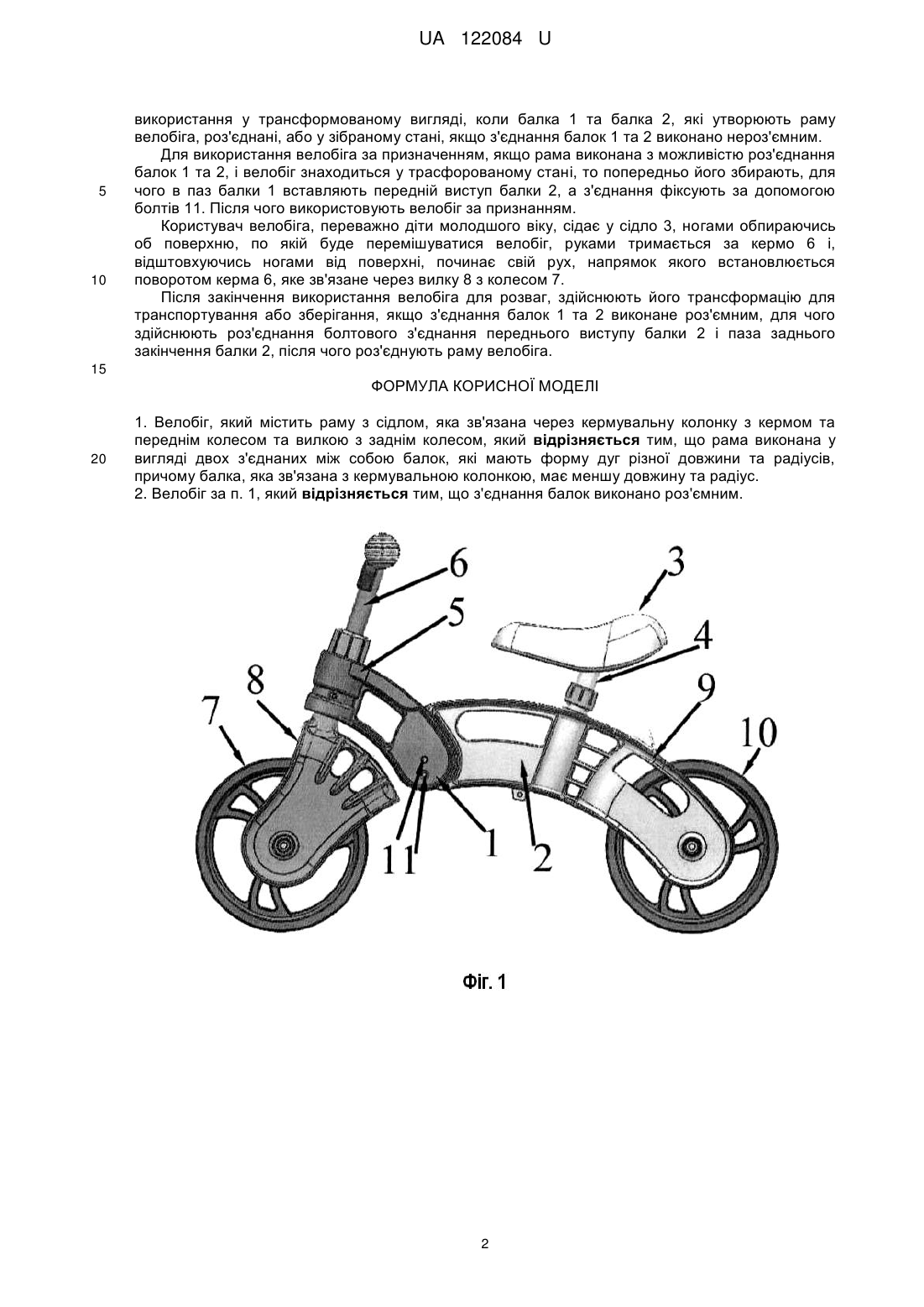

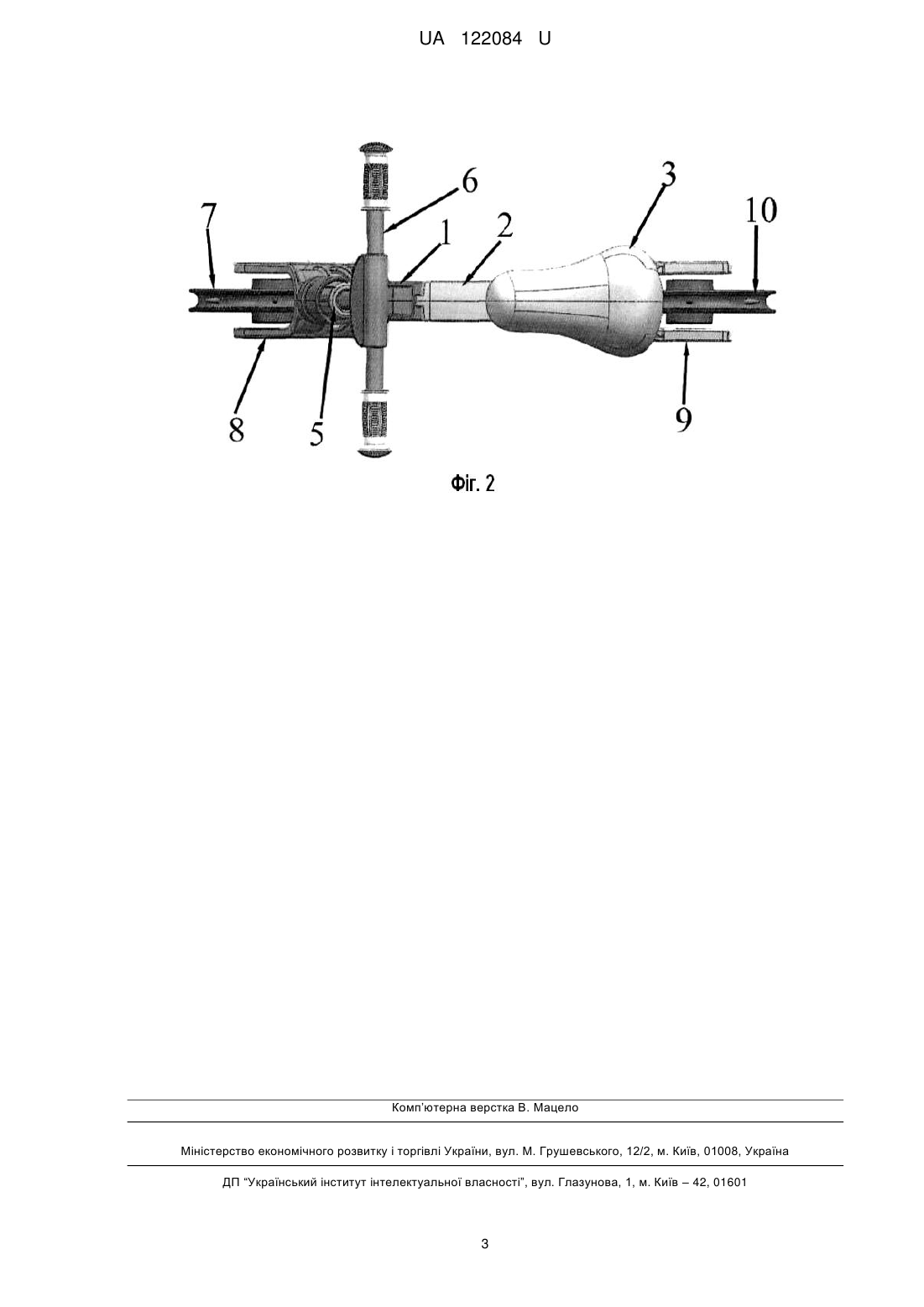

Реферат: Велобіг, який містить раму з сідлом, яка зв'язана через кермувальну колонку з кермом та переднім колесом та вилкою з заднім колесом, крім того рама виконана у вигляді двох з'єднаних між собою балок, які мають форму дуг різної довжини та радіусів, причому балка, яка зв'язана з кермувальною колонкою, має меншу довжину та радіус. UA 122084 U (54) ВЕЛОБІГ UA 122084 U UA 122084 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до галузі транспортних, розважальних та тренувальних засобів для людей різного віку, в тому числі може бути використана і для дітей молодшого віку. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким по сукупності ознак до корисної моделі, яка заявляється, є велобіг, який складається з рами, легкої конструкції, з сідлом, кермової колонки, з стабілізуючою пружиною, трохи більше одного витка, яка одним кінцем прикріплена до вилки а другим до кінцем до рами і обвита навколо рульової колонки, як у велосипеда, з рамними розпірками міцності, з підніжкою у нижній частині рами та вузлом підвищення швидкості, який зв'язаний з рамою та гальмами користувача [патент України на корисну модель № 92759, МПК: В60В 1/00, публ. 2014]. Корисна модель, яка заявляється, збігається з відомим велобігом по наступній сукупності суттєвих ознак, а саме: містить раму з сідлом, яка зв'язана через кермувальну колонку з кермом та переднім колесом та вилкою з заднім колесом. Однак відомий велобіг не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка не передбачає можливості зміни його геометричних розмірів в період, коли велобіг не використовується за призначенням, шляхом його трансформації, що робить відомий велобіг незручним при зберіганні або перевезенні, а крім того, має складну конструкцію та значну масу внаслідок виготовлення з металу, причому останнє зменшує коло споживачів такого тренувально-розважального засобу, а саме не розраховано на дітей малого віку. Задача, на вирішення якої спрямована корисна модель, полягає у забезпеченні можливості його трансформації, що забезпечить зменшення геометричних розмірів в період, коли велобіг не використовується за призначенням, спрощення його конструкції, а зменшення маси, що забезпечить зручність при його зберіганні та транспортуванні, та зменшення ваги, а також забезпечить розширення кола споживачів, завдяки можливості створення на його конструкції велобіга для споживачів різного віку, у тому числі і для дітей. Поставлена задача вирішується у велобігу, який містить раму з сідлом, яка зв'язана через кермувальну колонку з кермом та переднім колесом та вилкою з заднім колесом тим, що згідно з предметом корисної моделі, рама виконана у вигляді двох з'єднаних між собою балок, які мають форму дуг різної довжини та радіусів, причому балка, яка зв'язана з кермувальною колонкою має меншу довжину та радіус. Зазначена сукупність суттєвих ознак забезпечує корисній моделі, яка заявляється, технічний результат, який полягає у забезпеченні зменшення маси внаслідок конструкції рами, яка має ребро жорсткості, яке утворено з'єднанням дуг, що дозволяє використовувати балки меншої товщини та забезпечить зменшення ваги, а також забезпечить розширення кола споживачів, завдяки можливості створення на його конструкції велобіга для споживачів різного віку, у тому числі і для дітей. Додатковий технічним результат, який полягає у можливості зміни його геометричних розмірів в період, коли велобіг не використовується за призначенням, шляхом його трансформації, забезпечується тим, що з'єднання балок рами виконано роз'ємним. Запропонований велобіг, який заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - загальний вигляд вілобіга; Фіг. 2 - вигляд велобігу зверху. Запропонований велобіг містить раму, яка виконана у вигляді двох балок 1 та 2, які мають форму дуг різної довжини та радіусів та виконана з полімерних матеріалів, має будь-який профіль та містить сідло 3, яке зв'язано з рамою з можливістю вертикального переміщення до його відділення по напрямній 4, Передня балка 1 рами, яка має меншу довжину та радіус, ніж балка 2, одним закінченням жорстко зв'язана з кермовою колонкою 5 з кермом 6, які виконано як на звичайному велосипеді, і яка зв'язана з переднім колесом 7 вилкою 8, а протилежне закінчення балки 1 зв'язане з заднім колесом 9 вилкою 10. Балки 1 та 2 з'єднані між собою про дотичній, причому балка 1 з боку з'єднання містить паз, порожнина якого відповідає геометричній формі виступу,який розташовано у передній частині балки 2, внаслідок чого утворюється з'єднання між балками 1 та 2. З'єднання балок може бути або нероз'ємним, коли передній виступ балки 2 зафіксовано у пазу балки 1 за допомогою штифта, або іншого аналогічного з'єднувального елемента, або може бути виконане роз'ємним, а елементи з'єднання балок 1 та 2 фіксуються болтами 11. Запропонований велобіг використовують наступним чином. Запропонований велобіг, враховуючи те, що такий засіб звичайно використовують як розважальний, а основний його споживач - діти, зберігається та транспортується до місця 1 UA 122084 U 5 10 використання у трансформованому вигляді, коли балка 1 та балка 2, які утворюють раму велобіга, роз'єднані, або у зібраному стані, якщо з'єднання балок 1 та 2 виконано нероз'ємним. Для використання велобіга за призначенням, якщо рама виконана з можливістю роз'єднання балок 1 та 2, і велобіг знаходиться у трасфорованому стані, то попередньо його збирають, для чого в паз балки 1 вставляють передній виступ балки 2, а з'єднання фіксують за допомогою болтів 11. Після чого використовують велобіг за признанням. Користувач велобіга, переважно діти молодшого віку, сідає у сідло 3, ногами обпираючись об поверхню, по якій буде перемішуватися велобіг, руками тримається за кермо 6 і, відштовхуючись ногами від поверхні, починає свій рух, напрямок якого встановлюється поворотом керма 6, яке зв'язане через вилку 8 з колесом 7. Після закінчення використання велобіга для розваг, здійснюють його трансформацію для транспортування або зберігання, якщо з'єднання балок 1 та 2 виконане роз'ємним, для чого здійснюють роз'єднання болтового з'єднання переднього виступу балки 2 і паза заднього закінчення балки 2, після чого роз'єднують раму велобіга. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Велобіг, який містить раму з сідлом, яка зв'язана через кермувальну колонку з кермом та переднім колесом та вилкою з заднім колесом, який відрізняється тим, що рама виконана у вигляді двох з'єднаних між собою балок, які мають форму дуг різної довжини та радіусів, причому балка, яка зв'язана з кермувальною колонкою, має меншу довжину та радіус. 2. Велобіг за п. 1, який відрізняється тим, що з'єднання балок виконано роз'ємним. 2 UA 122084 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
