Очисник вороху самопересувний

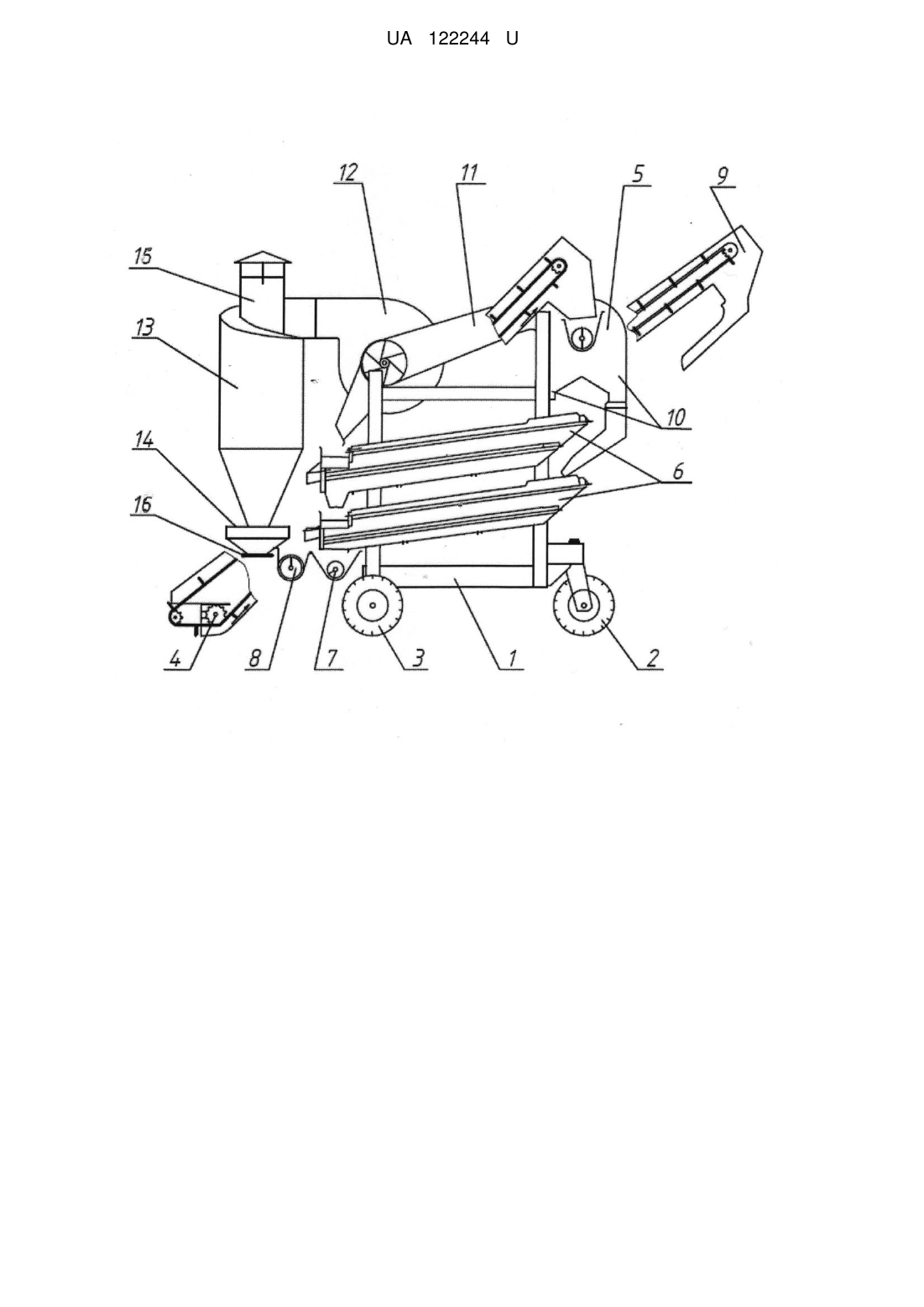

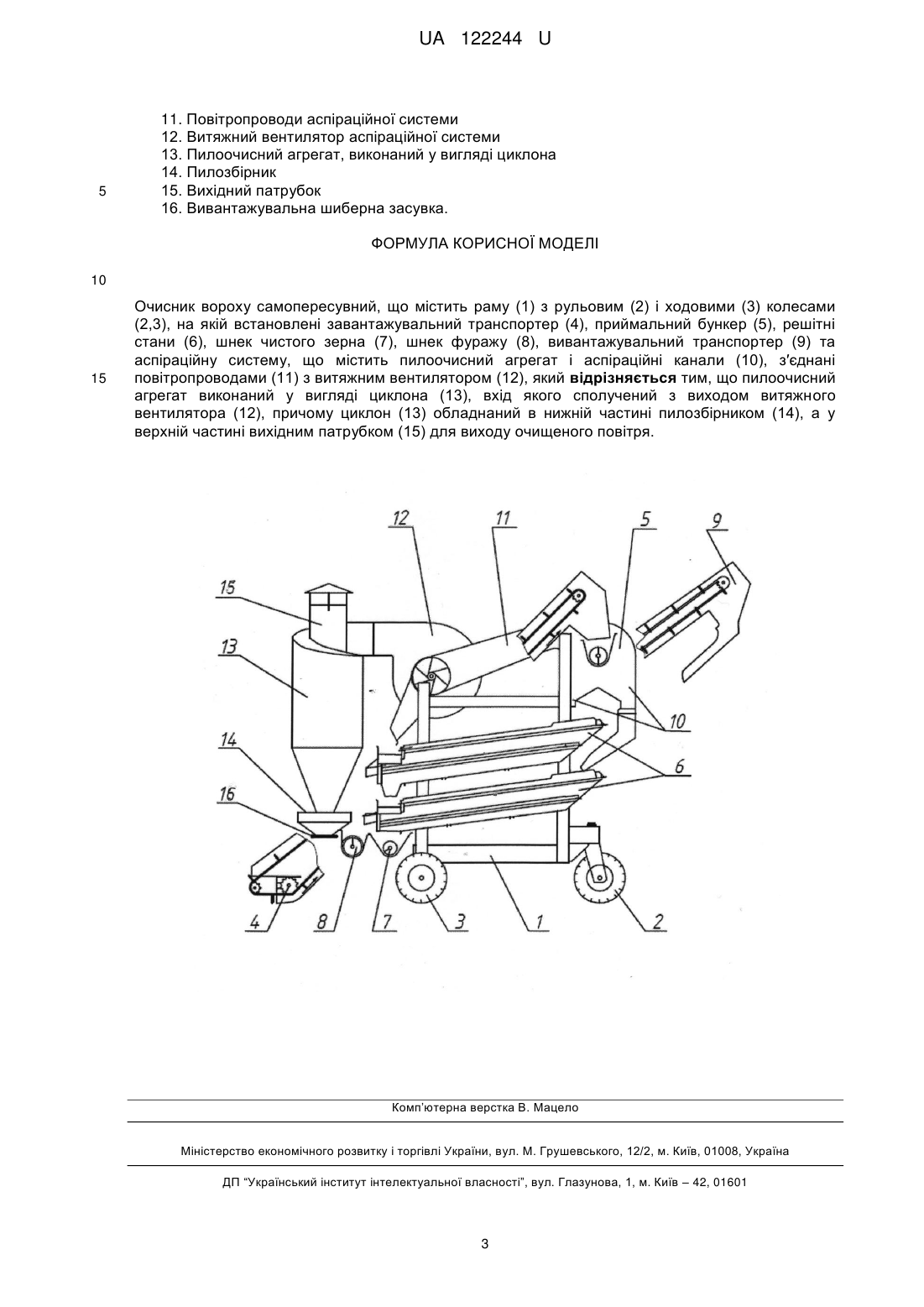

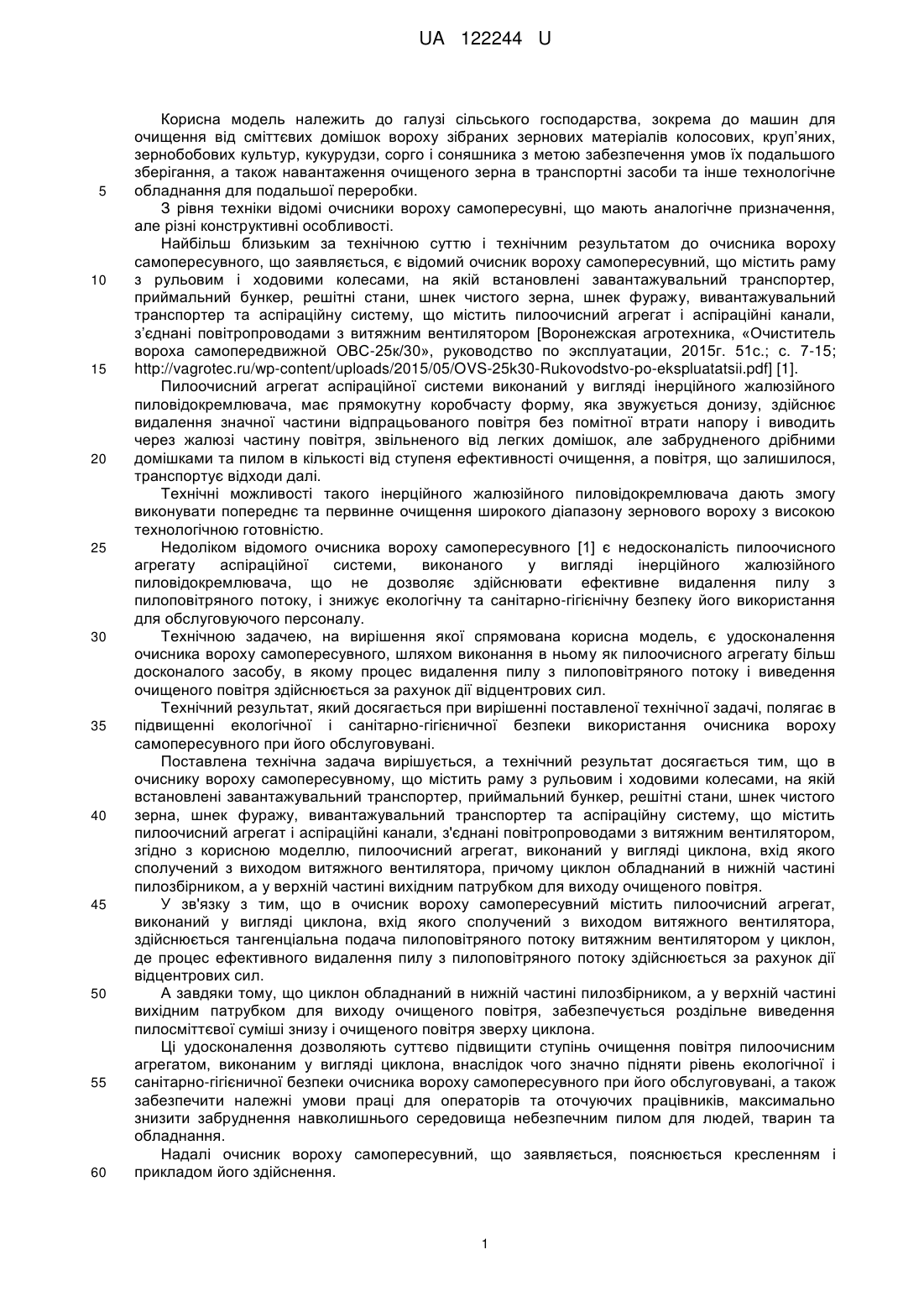

Реферат: Очисник вороху самопересувний містить раму (1) з рульовим (2) і ходовими (3) колесами (2,3), на якій встановлені завантажувальний транспортер (4), приймальний бункер (5), решітні стани (6), шнек чистого зерна (7), шнек фуражу (8), вивантажувальний транспортер (9) та аспіраційну систему, що містить пилоочисний агрегат, і аспіраційні канали (10), з′єднані повітропроводами (11) з витяжним вентилятором (12). Пилоочисний агрегат виконаний у вигляді циклона (13), вхід якого сполучений з виходом витяжного вентилятора (12). Циклон (13) обладнаний в нижній частині пилозбірником (14), а у верхній частині вихідним патрубком (16) для виходу очищеного повітря. UA 122244 U (54) ОЧИСНИК ВОРОХУ САМОПЕРЕСУВНИЙ UA 122244 U UA 122244 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до машин для очищення від сміттєвих домішок вороху зібраних зернових матеріалів колосових, круп’яних, зернобобових культур, кукурудзи, сорго і соняшника з метою забезпечення умов їх подальшого зберігання, а також навантаження очищеного зерна в транспортні засоби та інше технологічне обладнання для подальшої переробки. З рівня техніки відомі очисники вороху самопересувні, що мають аналогічне призначення, але різні конструктивні особливості. Найбільш близьким за технічною суттю і технічним результатом до очисника вороху самопересувного, що заявляється, є відомий очисник вороху самопересувний, що містить раму з рульовим і ходовими колесами, на якій встановлені завантажувальний транспортер, приймальний бункер, решітні стани, шнек чистого зерна, шнек фуражу, вивантажувальний транспортер та аспіраційну систему, що містить пилоочисний агрегат і аспіраційні канали, з’єднані повітропроводами з витяжним вентилятором [Воронежская агротехника, «Очиститель вороха самопередвижной ОВС-25к/30», руководство по эксплуатации, 2015г. 51с.; с. 7-15; http://vagrotec.ru/wp-content/uploads/2015/05/OVS-25k30-Rukovodstvo-po-ekspluatatsii.pdf] [1]. Пилоочисний агрегат аспіраційної системи виконаний у вигляді інерційного жалюзійного пиловідокремлювача, має прямокутну коробчасту форму, яка звужується донизу, здійснює видалення значної частини відпрацьованого повітря без помітної втрати напору і виводить через жалюзі частину повітря, звільненого від легких домішок, але забрудненого дрібними домішками та пилом в кількості від ступеня ефективності очищення, а повітря, що залишилося, транспортує відходи далі. Технічні можливості такого інерційного жалюзійного пиловідокремлювача дають змогу виконувати попереднє та первинне очищення широкого діапазону зернового вороху з високою технологічною готовністю. Недоліком відомого очисника вороху самопересувного [1] є недосконалість пилоочисного агрегату аспіраційної системи, виконаного у вигляді інерційного жалюзійного пиловідокремлювача, що не дозволяє здійснювати ефективне видалення пилу з пилоповітряного потоку, і знижує екологічну та санітарно-гігієнічну безпеку його використання для обслуговуючого персоналу. Технічною задачею, на вирішення якої спрямована корисна модель, є удосконалення очисника вороху самопересувного, шляхом виконання в ньому як пилоочисного агрегату більш досконалого засобу, в якому процес видалення пилу з пилоповітряного потоку і виведення очищеного повітря здійснюється за рахунок дії відцентрових сил. Технічний результат, який досягається при вирішенні поставленої технічної задачі, полягає в підвищенні екологічної і санітарно-гігієничної безпеки використання очисника вороху самопересувного при його обслуговувані. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в очиснику вороху самопересувному, що містить раму з рульовим і ходовими колесами, на якій встановлені завантажувальний транспортер, приймальний бункер, решітні стани, шнек чистого зерна, шнек фуражу, вивантажувальний транспортер та аспіраційну систему, що містить пилоочисний агрегат і аспіраційні канали, з'єднані повітропроводами з витяжним вентилятором, згідно з корисною моделлю, пилоочисний агрегат, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора, причому циклон обладнаний в нижній частині пилозбірником, а у верхній частині вихідним патрубком для виходу очищеного повітря. У зв'язку з тим, що в очисник вороху самопересувний містить пилоочисний агрегат, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора, здійснюється тангенціальна подача пилоповітряного потоку витяжним вентилятором у циклон, де процес ефективноговидалення пилу з пилоповітряного потоку здійснюється за рахунок дії відцентрових сил. А завдяки тому, що циклон обладнаний в нижній частині пилозбірником, а у верхній частині вихідним патрубком для виходу очищеного повітря, забезпечується роздільне виведення пилосміттєвої суміші знизу і очищеного повітря зверху циклона. Ці удосконалення дозволяють суттєво підвищити ступінь очищення повітря пилоочисним агрегатом, виконаним у вигляді циклона, внаслідок чого значно підняти рівень екологічної і санітарно-гігієничної безпеки очисника вороху самопересувного при його обслуговувані, а також забезпечити належні умови праці для операторів та оточуючих працівників, максимально знизити забруднення навколишнього середовища небезпечним пилом для людей, тварин та обладнання. Надалі очисник вороху самопересувний, що заявляється, пояснюється кресленням і прикладом його здійснення. 1 UA 122244 U 5 10 15 20 25 30 35 40 45 50 55 60 На кресленні зображено очисник вороху самопересувний, загальний вигляд. Очисник вороху самопересувний, що містить раму 1 з рульовим 2 і ходовими 3 колесами (2,3), на якій встановлені завантажувальний транспортер 4, приймальний бункер 5, решітні стани 6, шнек чистого зерна 7, шнек фуражу 8, вивантажувальний транспортер 9 та аспіраційну систему, що містить пилоочисний агрегат і аспіраційні канали 10, з'єднані повітропроводами 11 з витяжним вентилятором 12. Удосконаленням очисника вороху самопересувного є те, що, пилоочисний агрегат виконаний у вигляді циклона 13, вхід якого сполучений з виходом витяжного вентилятора 12, причому циклон 13 обладнаний у нижній частині пилозбірником 14, а у верхній частині вихідним патрубком 15 для виходу очищеного повітря. У варіанті виконання очисника вороху пилозбірник 14 може бути обладнаний вивантажувальною шиберною засувкою 16. Працює очисник вороху самопересувний наступним чином. Зерновий матеріал завантажувальним транспортером 4 транспортується до приймального бункера 5 звідки розподіляється на решітні стани 6, на яких здійснюється гравітаційне очищення зернового вороху. Очищене зерно з решітних станів 6 сходить до жолоба шнека чистого зерна 7, а крупні сміттєві домішки та бите зерно потрапляють до жолоба шнека фуражу 8. Очищене зерно шнеком чистого зерна 7 направляється до вивантажувального транспортера 9 для відвантаження в транспортні засоби, або для формування буртів складського зберігання. Крупні (великі) сміттєві домішки та бите зерно шнеком фуражу 8 вивантажуються на край робочої площадки. Зерновий матеріал, що проходить в аспіраційній системі по аспіраційних каналах 10 назустріч повітряному потоку, що створюється за рахунок вакууму в повітропроводі 11, який в свою чергу під'єднаний до всмоктувального патрубка витяжного вентилятора 12, очищується від пилу та легких домішок. Пилоповітряний потік відсмоктується витяжним вентилятором 12 з повітропроводу 11 і надходить в пилоочисний агрегат аспіраційної системи, виконаний у вигляді циклона 13, вхід якого сполучений з виходом витяжного вентилятора 12. Швидкісний пилоповітряний потік надходить в циклон 13 тангенціально, тобто по дотичній до його внутрішньої поверхні. В результаті дії в циклоні 13 відцентрових сил частинки пилу, зважені в пилоповітряному потоці, відкидаються на внутрішні стінки його корпусу і за рахунок сил тертя випадають з потоку. Очищене повітря, продовжуючи обертатися, здійснює поворот на 180° і виходить по осі циклона 13, де формується зона зниженого тиску, через розташований у верхній частині вихідний патрубок 15. Частинки пилу, що досягли стінок корпуса, під дією потоку, що переміщається в осьовому напрямку і сил тяжіння, рухаються вниз корпусу і виводяться з циклона 13 через обладнаний в нижній частині пилозбірник 14, що може бути обладнаний вивантажувальною шиберною засувкою 16. Таким чином за рахунок обладнання очисника вороху самопересувного системою ефективного видалення пилу з пилоповітряного потоку і виведення очищеного повітря шляхом використання пилоочисного агрегату, у вигляді циклона, в якому цей процес здійснюється за рахунок дії відцентрових сил, забезпечується підвищення екологічної і санітарно-гігієнічної безпеки використання очисника вороху самопересувного для обслуговуючого персоналу. Пропонований очисник вороху самопересувний має промислову придатність, зручний і надійний в експлуатації і може бути створений промисловим способом на будь-якому підприємстві по виготовленню сільськогосподарських машин з використанням стандартних конструктивних матеріалів, вузлів і комплектуючих. Перелік позначень 1. Рама 2. Рульове колесо 3. Ходові колеса 4. Завантажувальний транспортер 5. Приймальний бункер 6. Решітні стани 7. Шнек чистого зерна 8. Шнек фуражу 9. Вивантажувальний транспортер 10. Аспіраційні канали 2 UA 122244 U 5 11. Повітропроводи аспіраційної системи 12. Витяжний вентилятор аспіраційної системи 13. Пилоочисний агрегат, виконаний у вигляді циклона 14. Пилозбірник 15. Вихідний патрубок 16. Вивантажувальна шиберна засувка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Очисник вороху самопересувний, що містить раму (1) з рульовим (2) і ходовими (3) колесами (2,3), на якій встановлені завантажувальний транспортер (4), приймальний бункер (5), решітні стани (6), шнек чистого зерна (7), шнек фуражу (8), вивантажувальний транспортер (9) та аспіраційну систему, що містить пилоочисний агрегат і аспіраційні канали (10), з′єднані повітропроводами (11) з витяжним вентилятором (12), який відрізняється тим, що пилоочисний агрегат виконаний у вигляді циклона (13), вхід якого сполучений з виходом витяжного вентилятора (12), причому циклон (13) обладнаний в нижній частині пилозбірником (14), а у верхній частині вихідним патрубком (15) для виходу очищеного повітря. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
