Фіксатор нахилу стулки для полівінілхлоридних віконних блоків

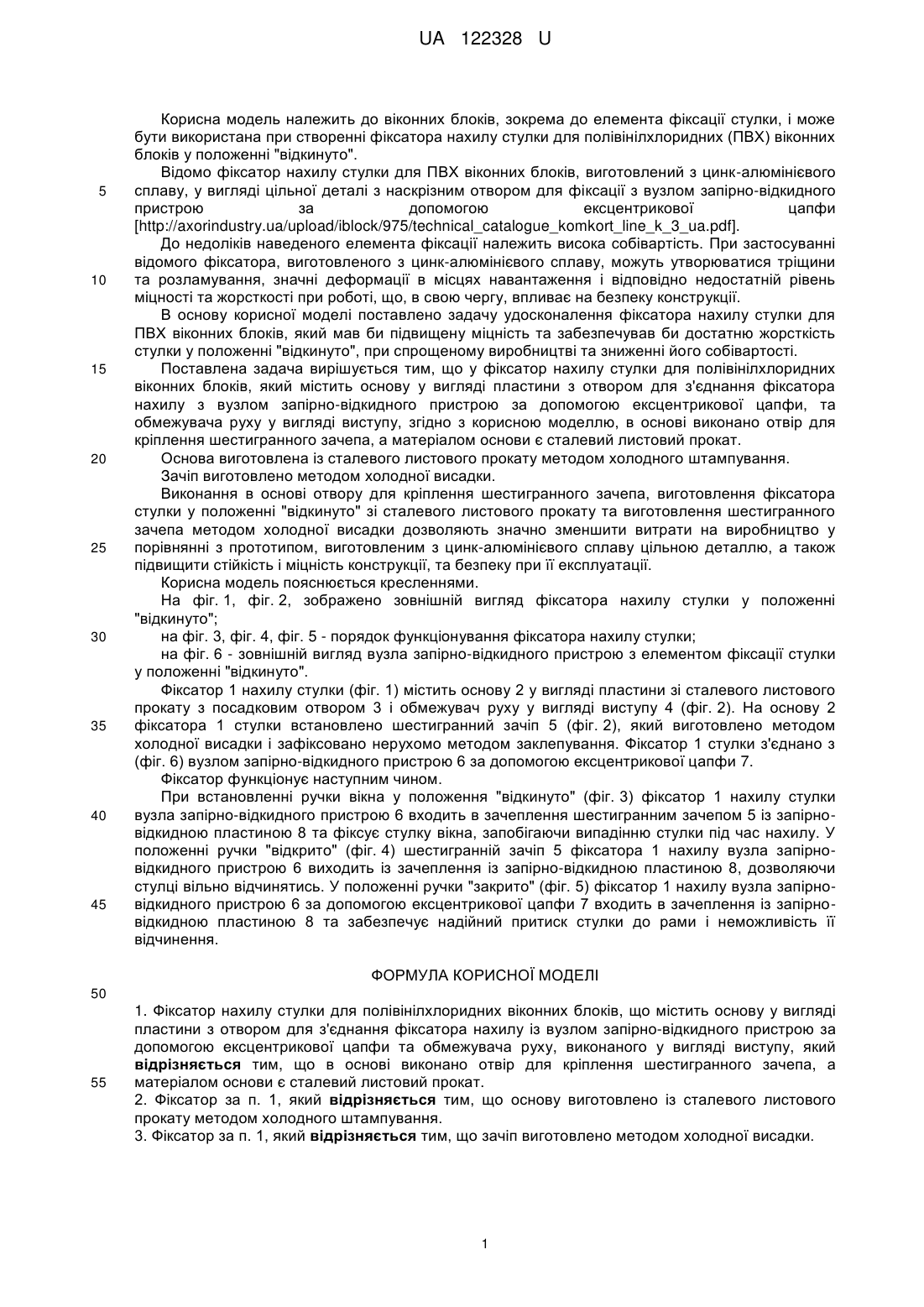

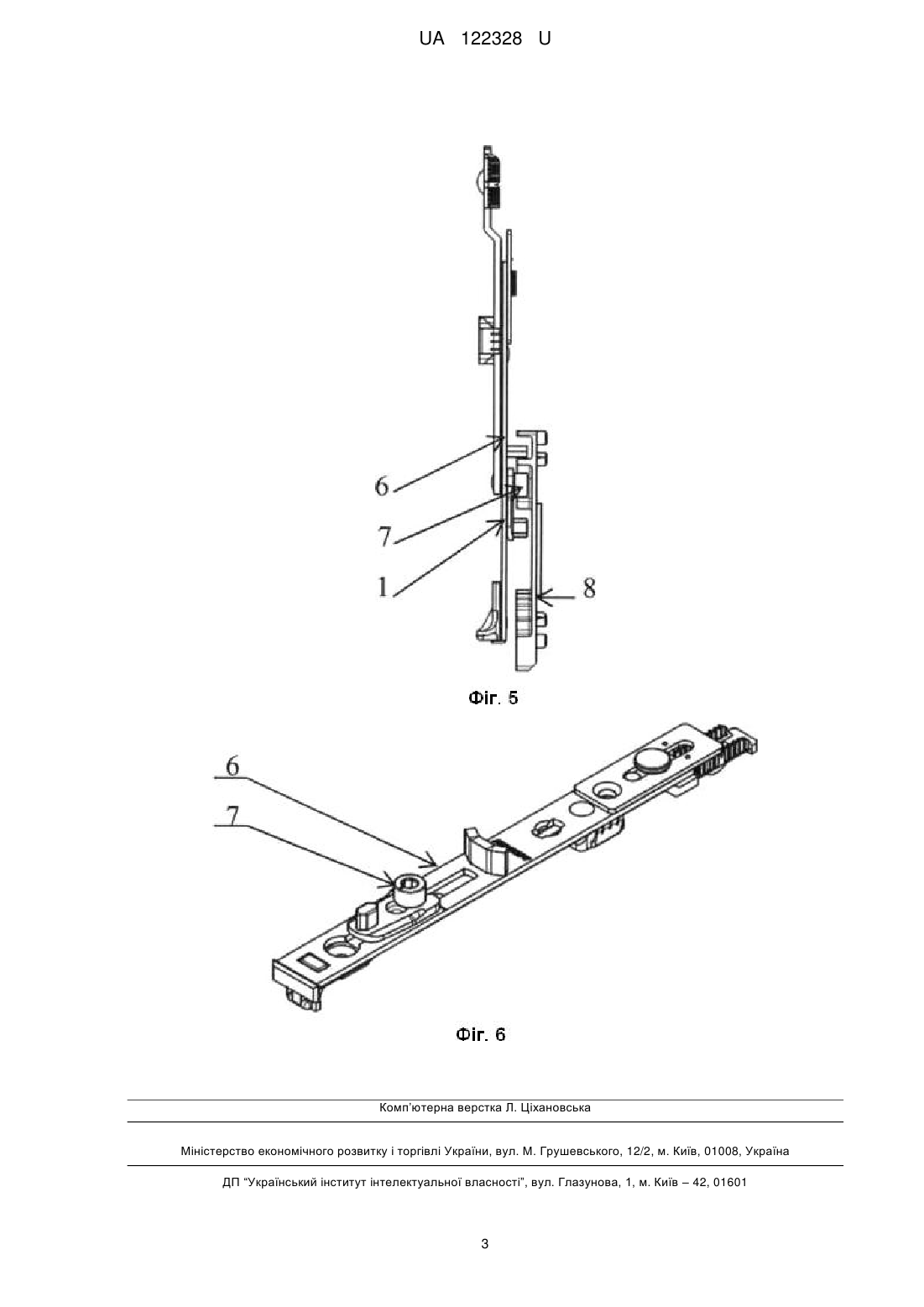

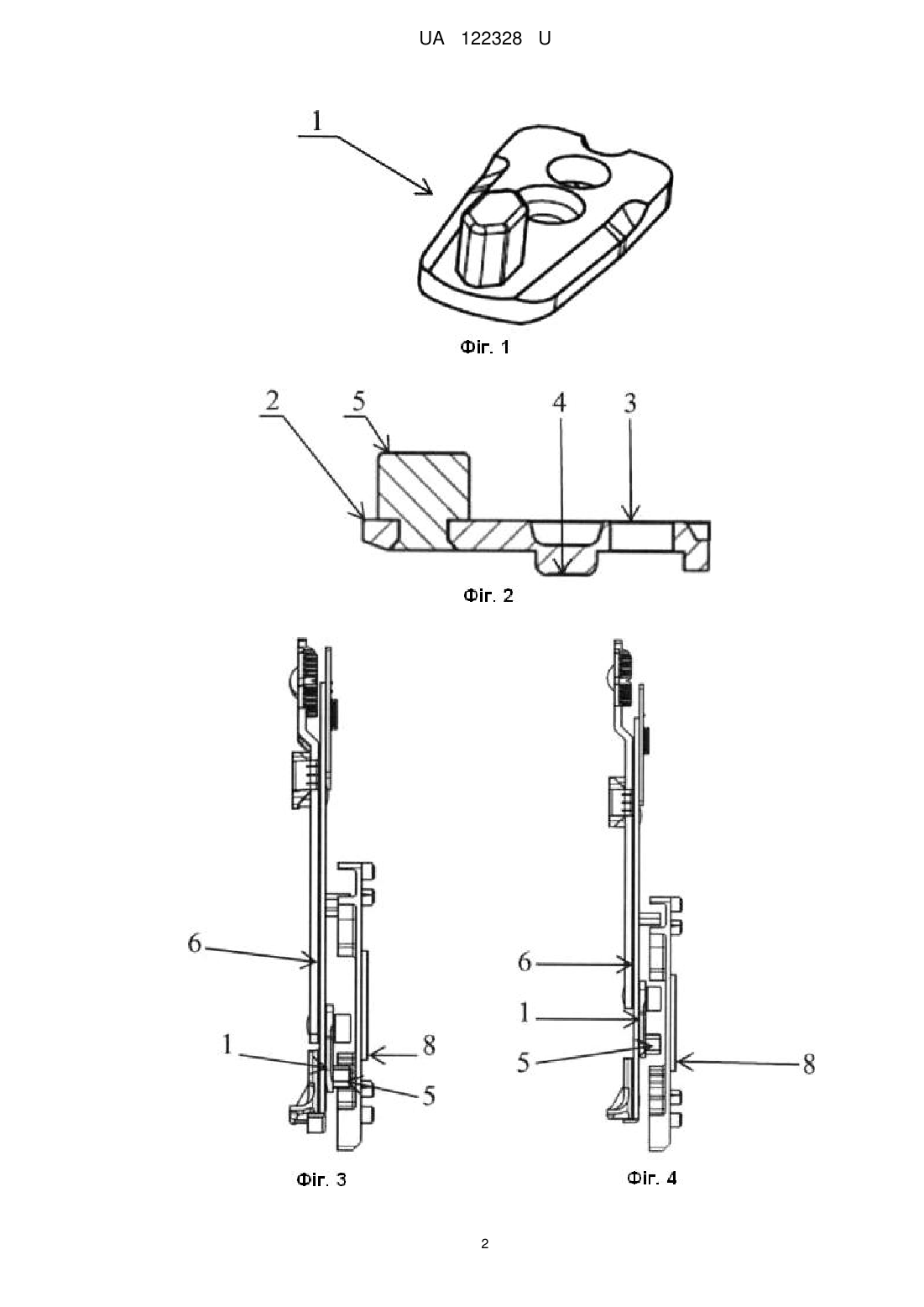

Реферат: UA 122328 U UA 122328 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до віконних блоків, зокрема до елемента фіксації стулки, і може бути використана при створенні фіксатора нахилу стулки для полівінілхлоридних (ПВХ) віконних блоків у положенні "відкинуто". Відомо фіксатор нахилу стулки для ПВХ віконних блоків, виготовлений з цинк-алюмінієвого сплаву, у вигляді цільної деталі з наскрізним отвором для фіксації з вузлом запірно-відкидного пристрою за допомогою ексцентрикової цапфи [http://axorindustry.ua/upload/iblock/975/technical_catalogue_komkort_line_k_3_ua.pdf]. До недоліків наведеного елемента фіксації належить висока собівартість. При застосуванні відомого фіксатора, виготовленого з цинк-алюмінієвого сплаву, можуть утворюватися тріщини та розламування, значні деформації в місцях навантаження і відповідно недостатній рівень міцності та жорсткості при роботі, що, в свою чергу, впливає на безпеку конструкції. В основу корисної моделі поставлено задачу удосконалення фіксатора нахилу стулки для ПВХ віконних блоків, який мав би підвищену міцність та забезпечував би достатню жорсткість стулки у положенні "відкинуто", при спрощеному виробництві та зниженні його собівартості. Поставлена задача вирішується тим, що у фіксатор нахилу стулки для полівінілхлоридних віконних блоків, який містить основу у вигляді пластини з отвором для з'єднання фіксатора нахилу з вузлом запірно-відкидного пристрою за допомогою ексцентрикової цапфи, та обмежувача руху у вигляді виступу, згідно з корисною моделлю, в основі виконано отвір для кріплення шестигранного зачепа, а матеріалом основи є сталевий листовий прокат. Основа виготовлена із сталевого листового прокату методом холодного штампування. Зачіп виготовлено методом холодної висадки. Виконання в основі отвору для кріплення шестигранного зачепа, виготовлення фіксатора стулки у положенні "відкинуто" зі сталевого листового прокату та виготовлення шестигранного зачепа методом холодної висадки дозволяють значно зменшити витрати на виробництво у порівнянні з прототипом, виготовленим з цинк-алюмінієвого сплаву цільною деталлю, а також підвищити стійкість і міцність конструкції, та безпеку при її експлуатації. Корисна модель пояснюється кресленнями. На фіг. 1, фіг. 2, зображено зовнішній вигляд фіксатора нахилу стулки у положенні "відкинуто"; на фіг. 3, фіг. 4, фіг. 5 - порядок функціонування фіксатора нахилу стулки; на фіг. 6 - зовнішній вигляд вузла запірно-відкидного пристрою з елементом фіксації стулки у положенні "відкинуто". Фіксатор 1 нахилу стулки (фіг. 1) містить основу 2 у вигляді пластини зі сталевого листового прокату з посадковим отвором 3 і обмежувач руху у вигляді виступу 4 (фіг. 2). На основу 2 фіксатора 1 стулки встановлено шестигранний зачіп 5 (фіг. 2), який виготовлено методом холодної висадки і зафіксовано нерухомо методом заклепування. Фіксатор 1 стулки з'єднано з (фіг. 6) вузлом запірно-відкидного пристрою 6 за допомогою ексцентрикової цапфи 7. Фіксатор функціонує наступним чином. При встановленні ручки вікна у положення "відкинуто" (фіг. 3) фіксатор 1 нахилу стулки вузла запірно-відкидного пристрою 6 входить в зачеплення шестигранним зачепом 5 із запірновідкидною пластиною 8 та фіксує стулку вікна, запобігаючи випадінню стулки під час нахилу. У положенні ручки "відкрито" (фіг. 4) шестигранній зачіп 5 фіксатора 1 нахилу вузла запірновідкидного пристрою 6 виходить із зачеплення із запірно-відкидною пластиною 8, дозволяючи стулці вільно відчинятись. У положенні ручки "закрито" (фіг. 5) фіксатор 1 нахилу вузла запірновідкидного пристрою 6 за допомогою ексцентрикової цапфи 7 входить в зачеплення із запірновідкидною пластиною 8 та забезпечує надійний притиск стулки до рами і неможливість її відчинення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Фіксатор нахилу стулки для полівінілхлоридних віконних блоків, що містить основу у вигляді пластини з отвором для з'єднання фіксатора нахилу із вузлом запірно-відкидного пристрою за допомогою ексцентрикової цапфи та обмежувача руху, виконаного у вигляді виступу, який відрізняється тим, що в основі виконано отвір для кріплення шестигранного зачепа, а матеріалом основи є сталевий листовий прокат. 2. Фіксатор за п. 1, який відрізняється тим, що основу виготовлено із сталевого листового прокату методом холодного штампування. 3. Фіксатор за п. 1, який відрізняється тим, що зачіп виготовлено методом холодної висадки. 1 UA 122328 U 2 UA 122328 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
