Конструкція тришарових профільних брусів для виготовлення віконних блоків із склопакетами

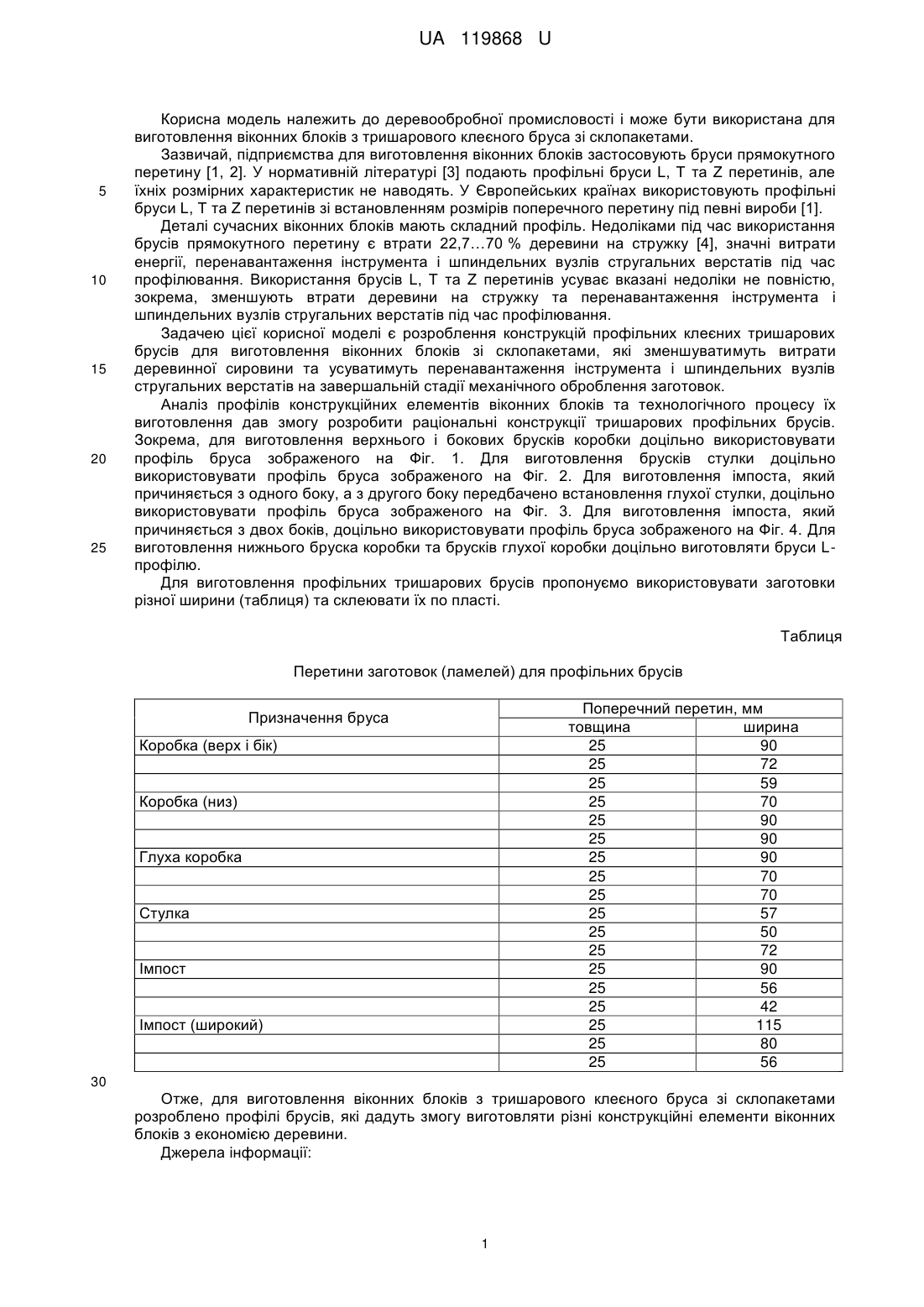

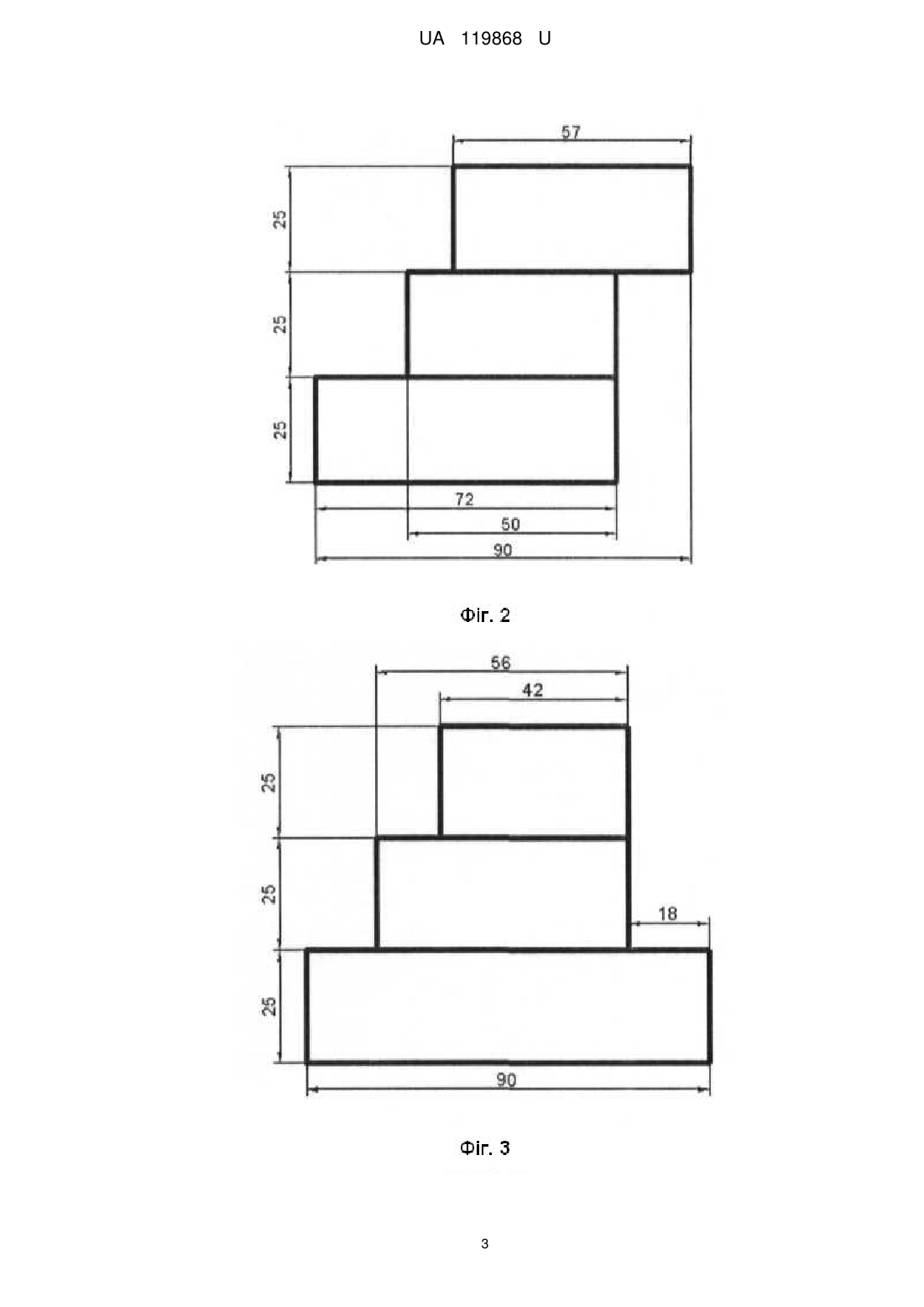

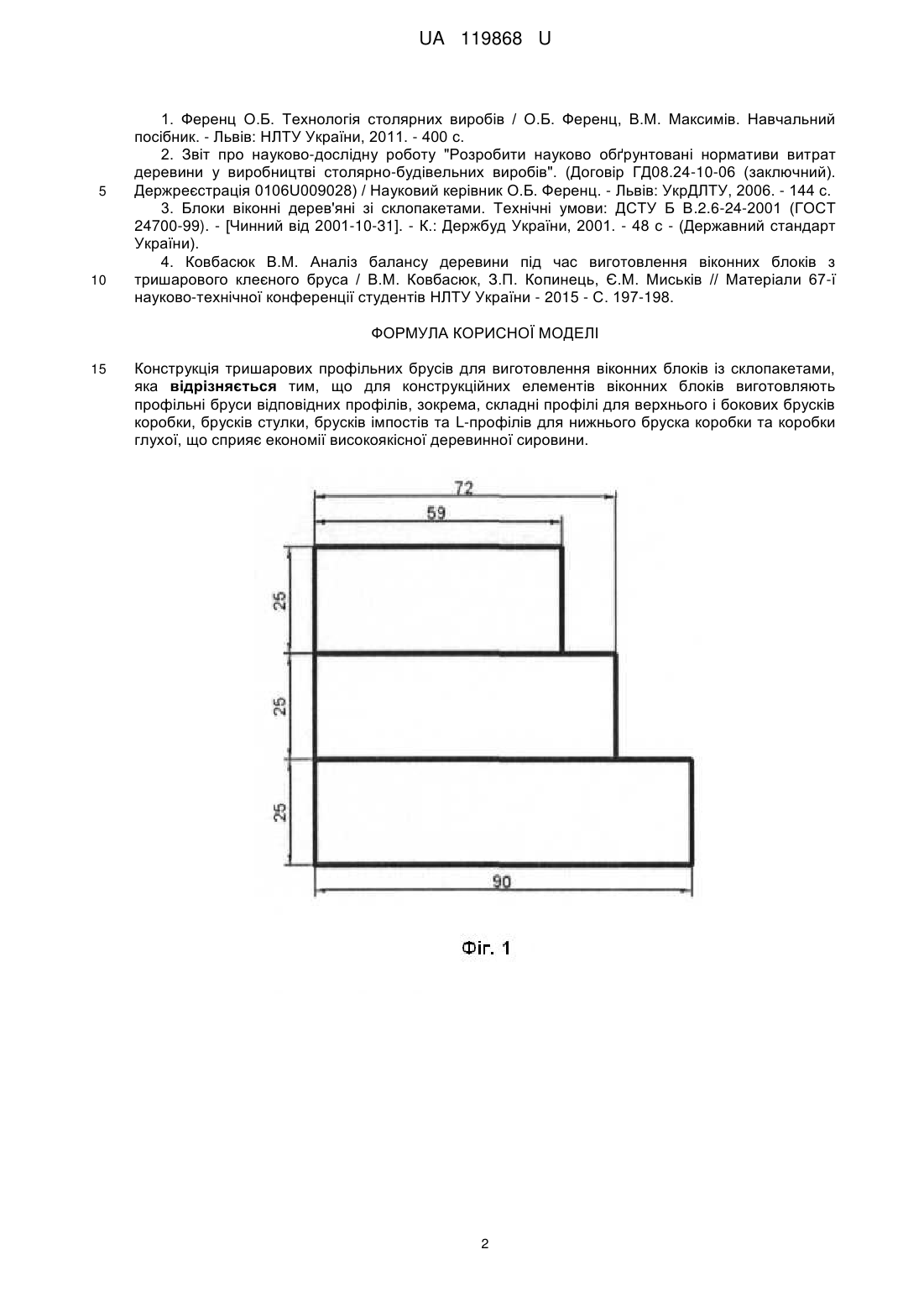

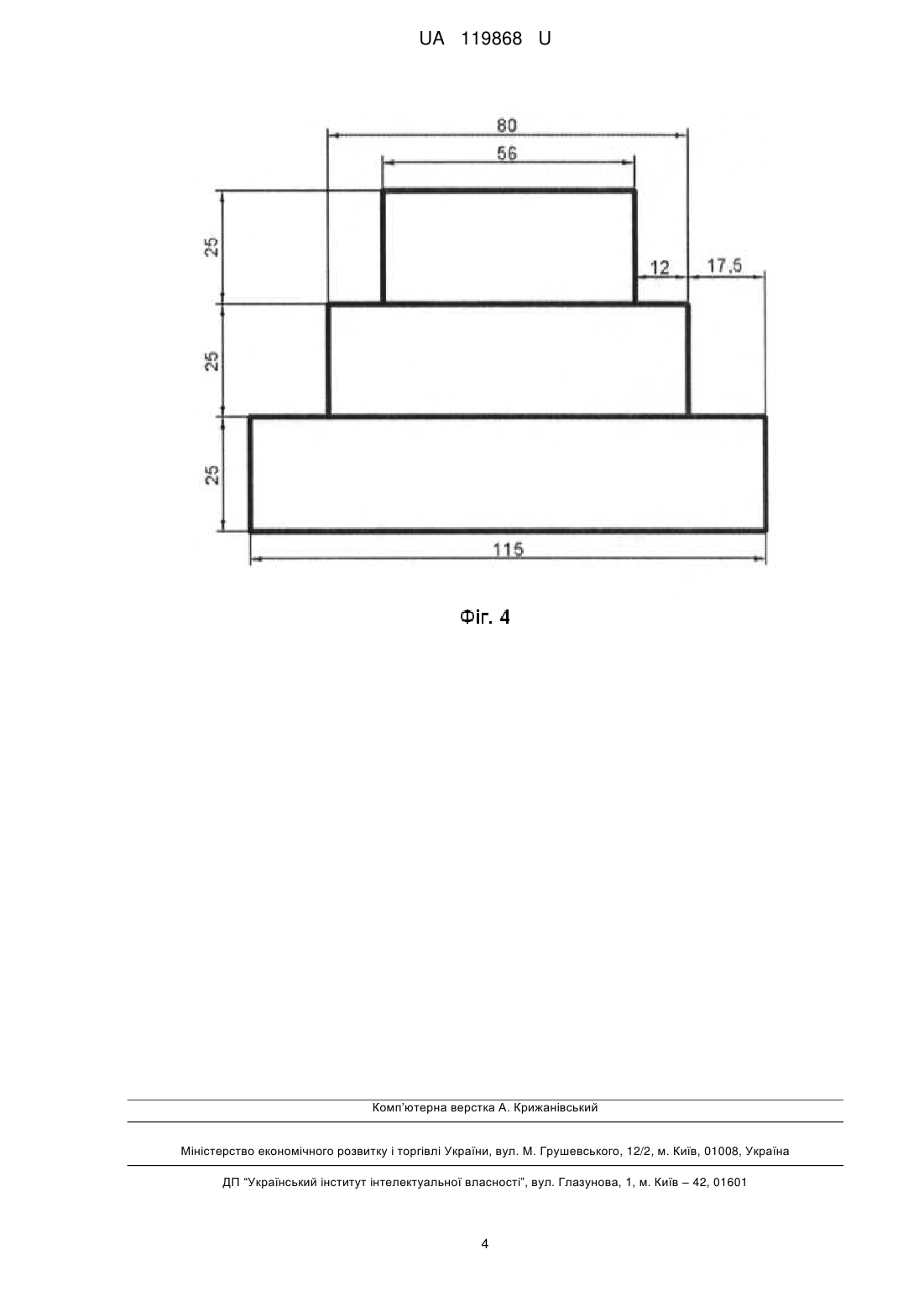

Реферат: Заявлена конструкція тришарових профільних брусів для виготовлення віконних блоків із склопакетами. Для різних конструкційних елементів віконних блоків виготовляють профільні бруси відповідних профілів, зокрема, складні профілі для верхнього і бокових брусків коробки, брусків стулки, брусків імпостів та L-профілів для нижнього бруска коробки та коробки глухої, що сприяє економії високоякісної деревинної сировини. UA 119868 U (12) UA 119868 U UA 119868 U 5 10 15 20 25 Корисна модель належить до деревообробної промисловості і може бути використана для виготовлення віконних блоків з тришарового клеєного бруса зі склопакетами. Зазвичай, підприємства для виготовлення віконних блоків застосовують бруси прямокутного перетину [1, 2]. У нормативній літературі [3] подають профільні бруси L, Т та Z перетинів, але їхніх розмірних характеристик не наводять. У Європейських країнах використовують профільні бруси L, Т та Z перетинів зі встановленням розмірів поперечного перетину під певні вироби [1]. Деталі сучасних віконних блоків мають складний профіль. Недоліками під час використання брусів прямокутного перетину є втрати 22,7…70 % деревини на стружку [4], значні витрати енергії, перенавантаження інструмента і шпиндельних вузлів стругальних верстатів під час профілювання. Використання брусів L, Т та Z перетинів усуває вказані недоліки не повністю, зокрема, зменшують втрати деревини на стружку та перенавантаження інструмента і шпиндельних вузлів стругальних верстатів під час профілювання. Задачею цієї корисної моделі є розроблення конструкцій профільних клеєних тришарових брусів для виготовлення віконних блоків зі склопакетами, які зменшуватимуть витрати деревинної сировини та усуватимуть перенавантаження інструмента і шпиндельних вузлів стругальних верстатів на завершальній стадії механічного оброблення заготовок. Аналіз профілів конструкційних елементів віконних блоків та технологічного процесу їх виготовлення дав змогу розробити раціональні конструкції тришарових профільних брусів. Зокрема, для виготовлення верхнього і бокових брусків коробки доцільно використовувати профіль бруса зображеного на Фіг. 1. Для виготовлення брусків стулки доцільно використовувати профіль бруса зображеного на Фіг. 2. Для виготовлення імпоста, який причиняється з одного боку, а з другого боку передбачено встановлення глухої стулки, доцільно використовувати профіль бруса зображеного на Фіг. 3. Для виготовлення імпоста, який причиняється з двох боків, доцільно використовувати профіль бруса зображеного на Фіг. 4. Для виготовлення нижнього бруска коробки та брусків глухої коробки доцільно виготовляти бруси Lпрофілю. Для виготовлення профільних тришарових брусів пропонуємо використовувати заготовки різної ширини (таблиця) та склеювати їх по пласті. Таблиця Перетини заготовок (ламелей) для профільних брусів Поперечний перетин, мм товщина ширина 25 90 25 72 25 59 25 70 25 90 25 90 25 90 25 70 25 70 25 57 25 50 25 72 25 90 25 56 25 42 25 115 25 80 25 56 Призначення бруса Коробка (верх і бік) Коробка (низ) Глуха коробка Стулка Імпост Імпост (широкий) 30 Отже, для виготовлення віконних блоків з тришарового клеєного бруса зі склопакетами розроблено профілі брусів, які дадуть змогу виготовляти різні конструкційні елементи віконних блоків з економією деревини. Джерела інформації: 1 UA 119868 U 5 10 1. Ференц О.Б. Технологія столярних виробів / О.Б. Ференц, В.М. Максимів. Навчальний посібник. - Львів: НЛТУ України, 2011. - 400 с. 2. Звіт про науково-дослідну роботу "Розробити науково обґрунтовані нормативи витрат деревини у виробництві столярно-будівельних виробів". (Договір ГД08.24-10-06 (заключний). Держреєстрація 0106U009028) / Науковий керівник О.Б. Ференц. - Львів: УкрДЛТУ, 2006. - 144 с. 3. Блоки віконні дерев'яні зі склопакетами. Технічні умови: ДСТУ Б В.2.6-24-2001 (ГОСТ 24700-99). - [Чинний від 2001-10-31]. - К.: Держбуд України, 2001. - 48 с - (Державний стандарт України). 4. Ковбасюк В.М. Аналіз балансу деревини під час виготовлення віконних блоків з тришарового клеєного бруса / В.М. Ковбасюк, З.П. Копинець, Є.М. Миськів // Матеріали 67-ї науково-технічної конференції студентів НЛТУ України - 2015 - С. 197-198. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Конструкція тришарових профільних брусів для виготовлення віконних блоків із склопакетами, яка відрізняється тим, що для конструкційних елементів віконних блоків виготовляють профільні бруси відповідних профілів, зокрема, складні профілі для верхнього і бокових брусків коробки, брусків стулки, брусків імпостів та L-профілів для нижнього бруска коробки та коробки глухої, що сприяє економії високоякісної деревинної сировини. 2 UA 119868 U 3 UA 119868 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
