Пневматичний сепаратор з нахиленим сепарувальним каналом

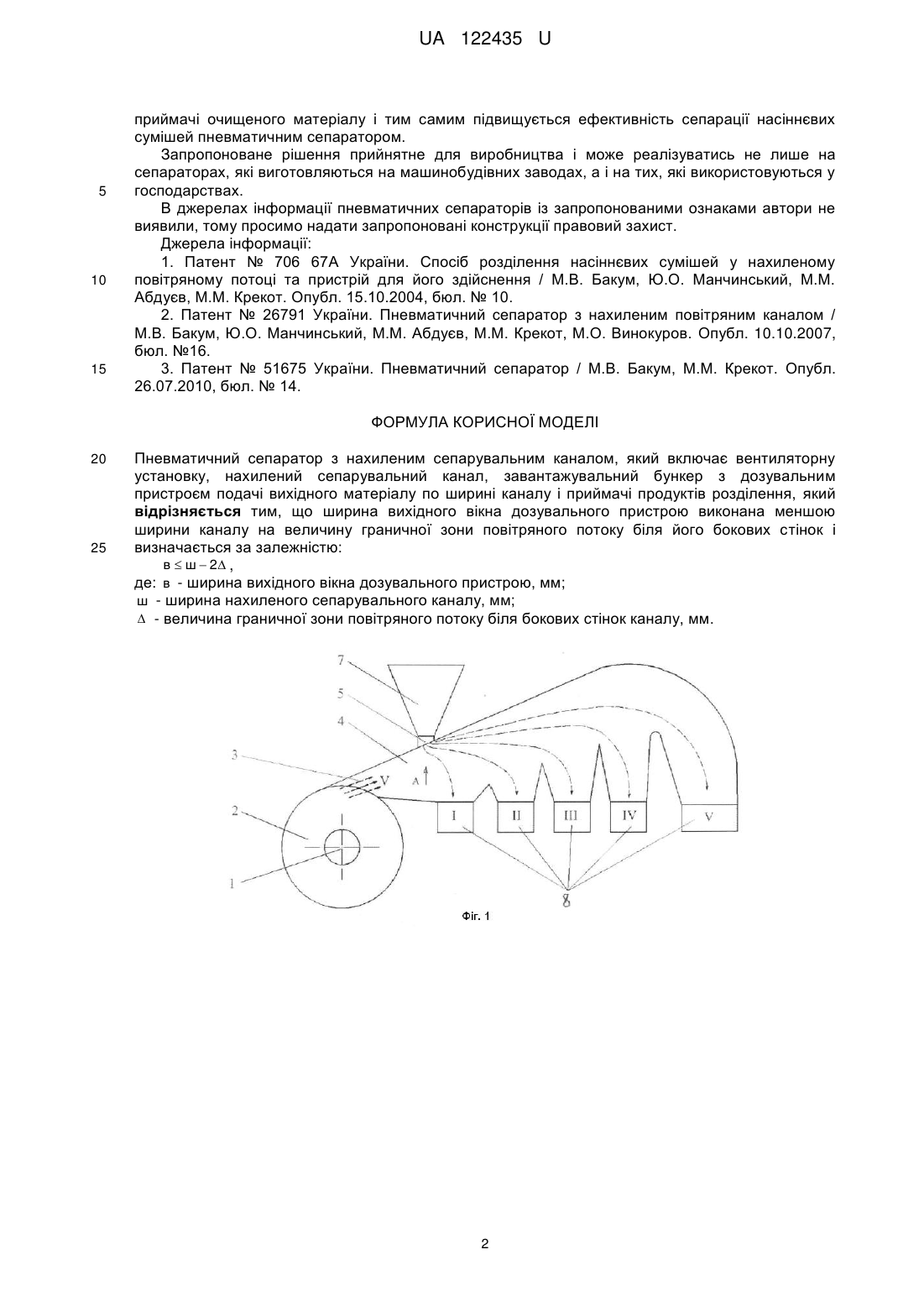

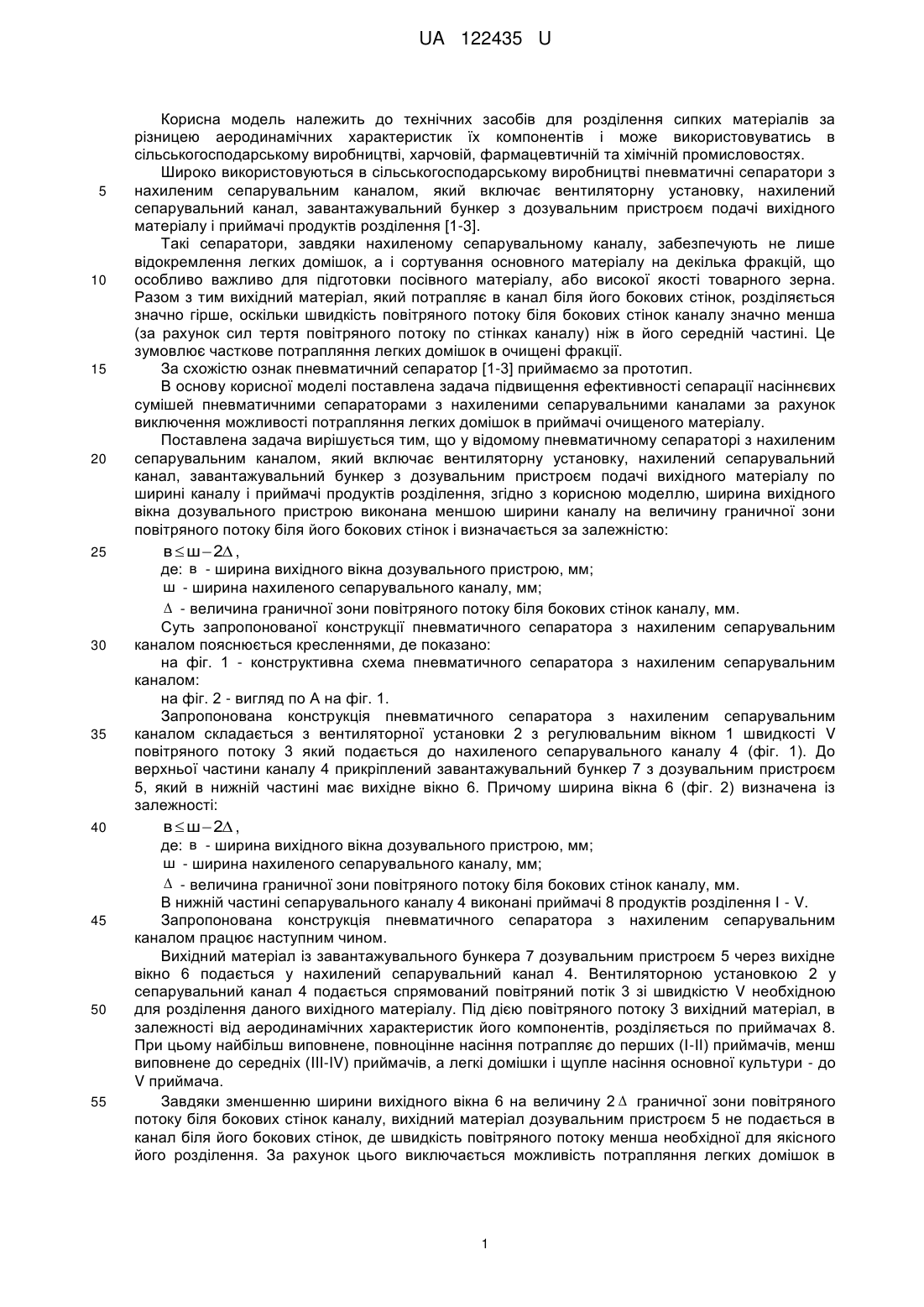

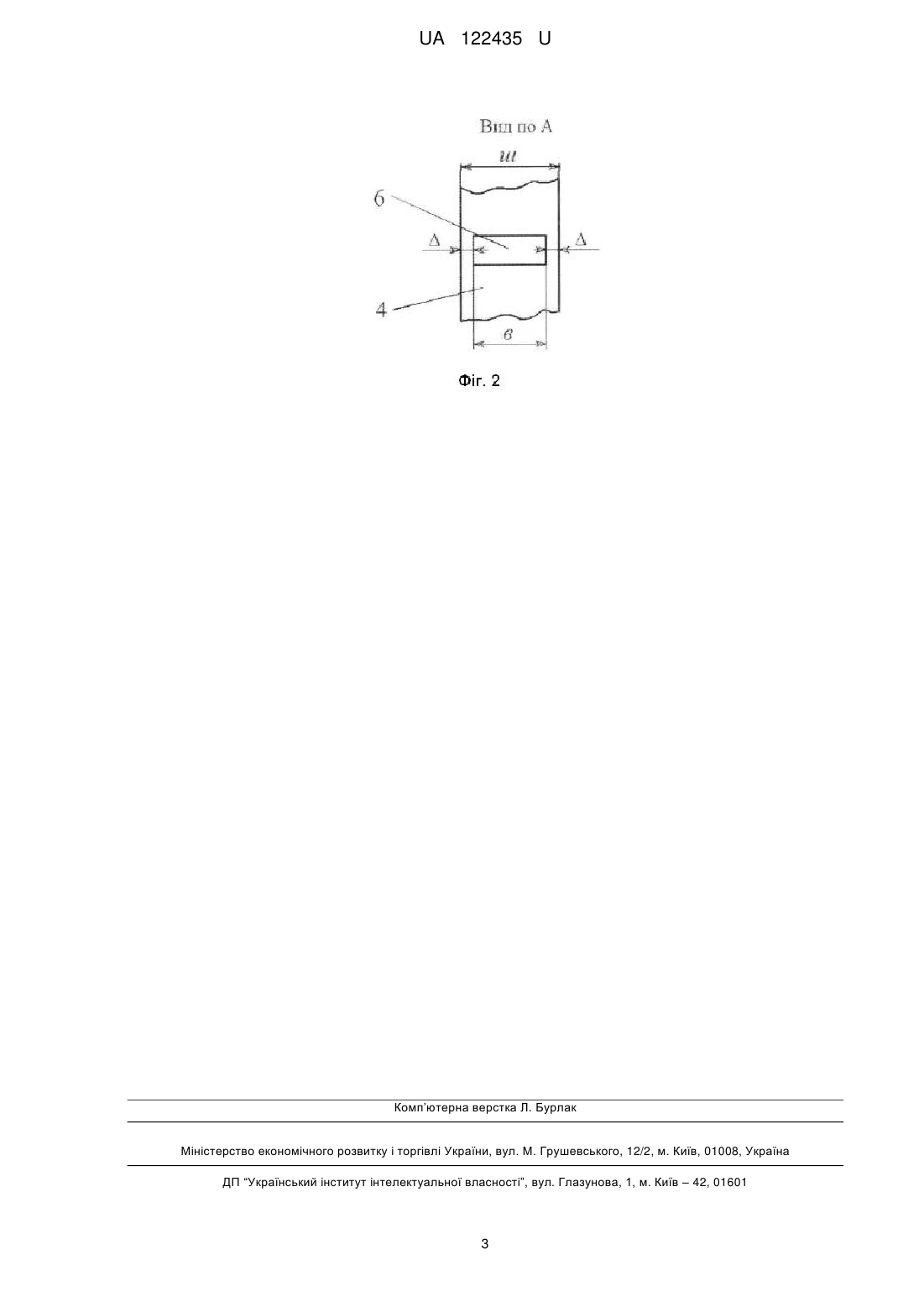

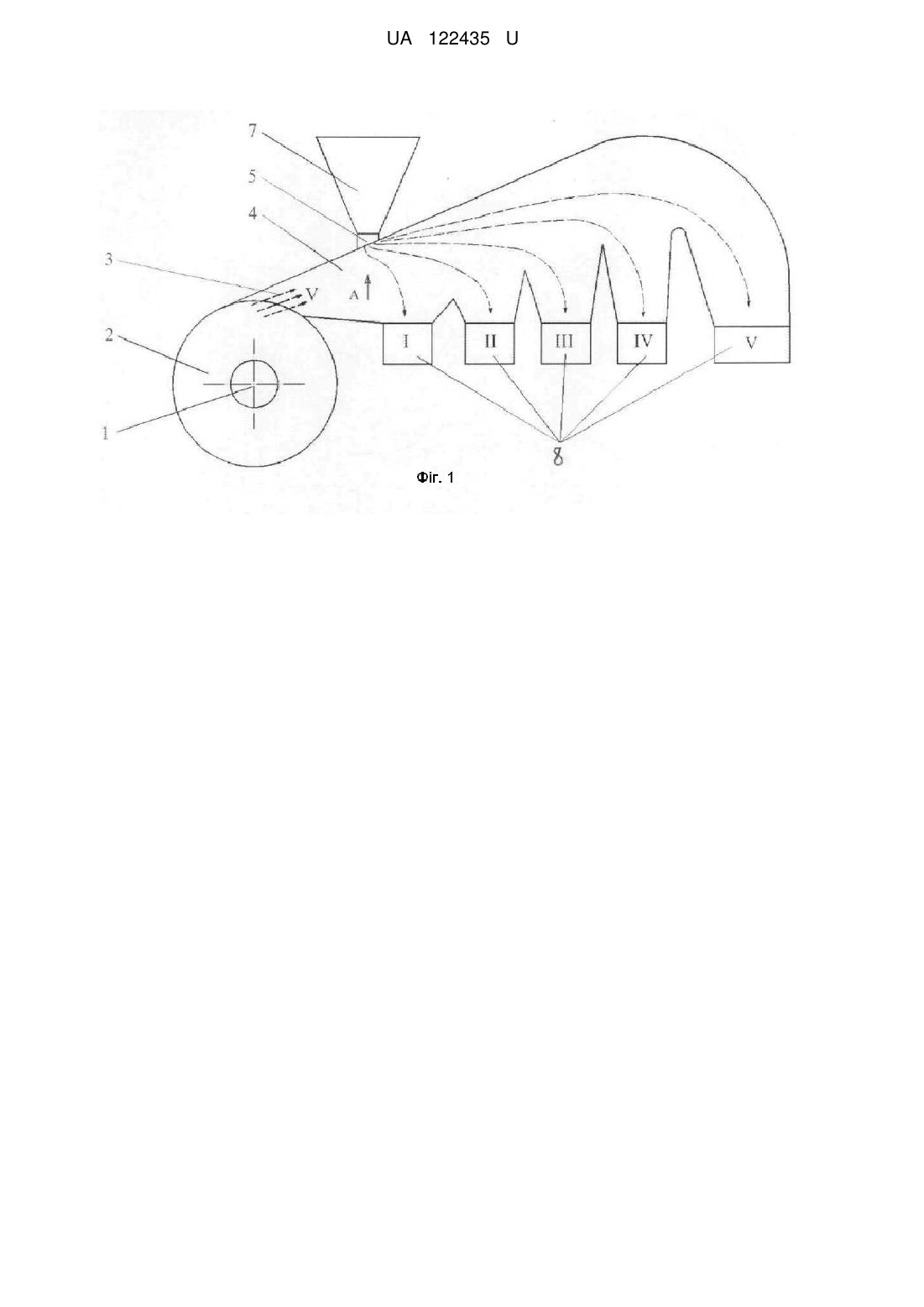

Реферат: Пневматичний сепаратор з нахиленим сепарувальним каналом включає вентиляторну установку, нахилений сепарувальний канал, завантажувальний бункер з дозувальним пристроєм подачі вихідного матеріалу по ширині каналу і приймачі продуктів розділення. Ширина вихідного вікна дозувального пристрою виконана меншою ширини каналу на величину граничної зони повітряного потоку біля його бокових стінок і визначається за залежністю: в  ш  2 , де: в - ширина вихідного вікна дозувального пристрою, мм; ш - ширина нахиленого сепарувального каналу, мм;  - величина граничної зони повітряного потоку біля бокових стінок каналу, мм. UA 122435 U (12) UA 122435 U UA 122435 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технічних засобів для розділення сипких матеріалів за різницею аеродинамічних характеристик їх компонентів і може використовуватись в сільськогосподарському виробництві, харчовій, фармацевтичній та хімічній промисловостях. Широко використовуються в сільськогосподарському виробництві пневматичні сепаратори з нахиленим сепарувальним каналом, який включає вентиляторну установку, нахилений сепарувальний канал, завантажувальний бункер з дозувальним пристроєм подачі вихідного матеріалу і приймачі продуктів розділення [1-3]. Такі сепаратори, завдяки нахиленому сепарувальному каналу, забезпечують не лише відокремлення легких домішок, а і сортування основного матеріалу на декілька фракцій, що особливо важливо для підготовки посівного матеріалу, або високої якості товарного зерна. Разом з тим вихідний матеріал, який потрапляє в канал біля його бокових стінок, розділяється значно гірше, оскільки швидкість повітряного потоку біля бокових стінок каналу значно менша (за рахунок сил тертя повітряного потоку по стінках каналу) ніж в його середній частині. Це зумовлює часткове потрапляння легких домішок в очищені фракції. За схожістю ознак пневматичний сепаратор [1-3] приймаємо за прототип. В основу корисної моделі поставлена задача підвищення ефективності сепарації насіннєвих сумішей пневматичними сепараторами з нахиленими сепарувальними каналами за рахунок виключення можливості потрапляння легких домішок в приймачі очищеного матеріалу. Поставлена задача вирішується тим, що у відомому пневматичному сепараторі з нахиленим сепарувальним каналом, який включає вентиляторну установку, нахилений сепарувальний канал, завантажувальний бункер з дозувальним пристроєм подачі вихідного матеріалу по ширині каналу і приймачі продуктів розділення, згідно з корисною моделлю, ширина вихідного вікна дозувального пристрою виконана меншою ширини каналу на величину граничної зони повітряного потоку біля його бокових стінок і визначається за залежністю: в  ш  2 , де: в - ширина вихідного вікна дозувального пристрою, мм; ш - ширина нахиленого сепарувального каналу, мм;  - величина граничної зони повітряного потоку біля бокових стінок каналу, мм. Суть запропонованої конструкції пневматичного сепаратора з нахиленим сепарувальним каналом пояснюється кресленнями, де показано: на фіг. 1 - конструктивна схема пневматичного сепаратора з нахиленим сепарувальним каналом: на фіг. 2 - вигляд по А на фіг. 1. Запропонована конструкція пневматичного сепаратора з нахиленим сепарувальним каналом складається з вентиляторної установки 2 з регулювальним вікном 1 швидкості V повітряного потоку 3 який подається до нахиленого сепарувального каналу 4 (фіг. 1). До верхньої частини каналу 4 прикріплений завантажувальний бункер 7 з дозувальним пристроєм 5, який в нижній частині має вихідне вікно 6. Причому ширина вікна 6 (фіг. 2) визначена із залежності: в  ш  2 , де: в - ширина вихідного вікна дозувального пристрою, мм; ш - ширина нахиленого сепарувального каналу, мм;  - величина граничної зони повітряного потоку біля бокових стінок каналу, мм. В нижній частині сепарувального каналу 4 виконані приймачі 8 продуктів розділення І - V. Запропонована конструкція пневматичного сепаратора з нахиленим сепарувальним каналом працює наступним чином. Вихідний матеріал із завантажувального бункера 7 дозувальним пристроєм 5 через вихідне вікно 6 подається у нахилений сепарувальний канал 4. Вентиляторною установкою 2 у сепарувальний канал 4 подається спрямований повітряний потік 3 зі швидкістю V необхідною для розділення даного вихідного матеріалу. Під дією повітряного потоку 3 вихідний матеріал, в залежності від аеродинамічних характеристик його компонентів, розділяється по приймачах 8. При цьому найбільш виповнене, повноцінне насіння потрапляє до перших (І-ІІ) приймачів, менш виповнене до середніх (III-IV) приймачів, а легкі домішки і щупле насіння основної культури - до V приймача. Завдяки зменшенню ширини вихідного вікна 6 на величину 2  граничної зони повітряного потоку біля бокових стінок каналу, вихідний матеріал дозувальним пристроєм 5 не подається в канал біля його бокових стінок, де швидкість повітряного потоку менша необхідної для якісного його розділення. За рахунок цього виключається можливість потрапляння легких домішок в 1 UA 122435 U 5 10 15 приймачі очищеного матеріалу і тим самим підвищується ефективність сепарації насіннєвих сумішей пневматичним сепаратором. Запропоноване рішення прийнятне для виробництва і може реалізуватись не лише на сепараторах, які виготовляються на машинобудівних заводах, а і на тих, які використовуються у господарствах. В джерелах інформації пневматичних сепараторів із запропонованими ознаками автори не виявили, тому просимо надати запропоновані конструкції правовий захист. Джерела інформації: 1. Патент № 706 67А України. Спосіб розділення насіннєвих сумішей у нахиленому повітряному потоці та пристрій для його здійснення / М.В. Бакум, Ю.О. Манчинський, М.М. Абдуєв, М.М. Крекот. Опубл. 15.10.2004, бюл. № 10. 2. Патент № 26791 України. Пневматичний сепаратор з нахиленим повітряним каналом / М.В. Бакум, Ю.О. Манчинський, М.М. Абдуєв, М.М. Крекот, М.О. Винокуров. Опубл. 10.10.2007, бюл. №16. 3. Патент № 51675 України. Пневматичний сепаратор / М.В. Бакум, М.М. Крекот. Опубл. 26.07.2010, бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пневматичний сепаратор з нахиленим сепарувальним каналом, який включає вентиляторну установку, нахилений сепарувальний канал, завантажувальний бункер з дозувальним пристроєм подачі вихідного матеріалу по ширині каналу і приймачі продуктів розділення, який відрізняється тим, що ширина вихідного вікна дозувального пристрою виконана меншою ширини каналу на величину граничної зони повітряного потоку біля його бокових стінок і визначається за залежністю: в  ш  2 , де: в - ширина вихідного вікна дозувального пристрою, мм; ш - ширина нахиленого сепарувального каналу, мм;  - величина граничної зони повітряного потоку біля бокових стінок каналу, мм. 2 UA 122435 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
