Сепаратор пневматичний

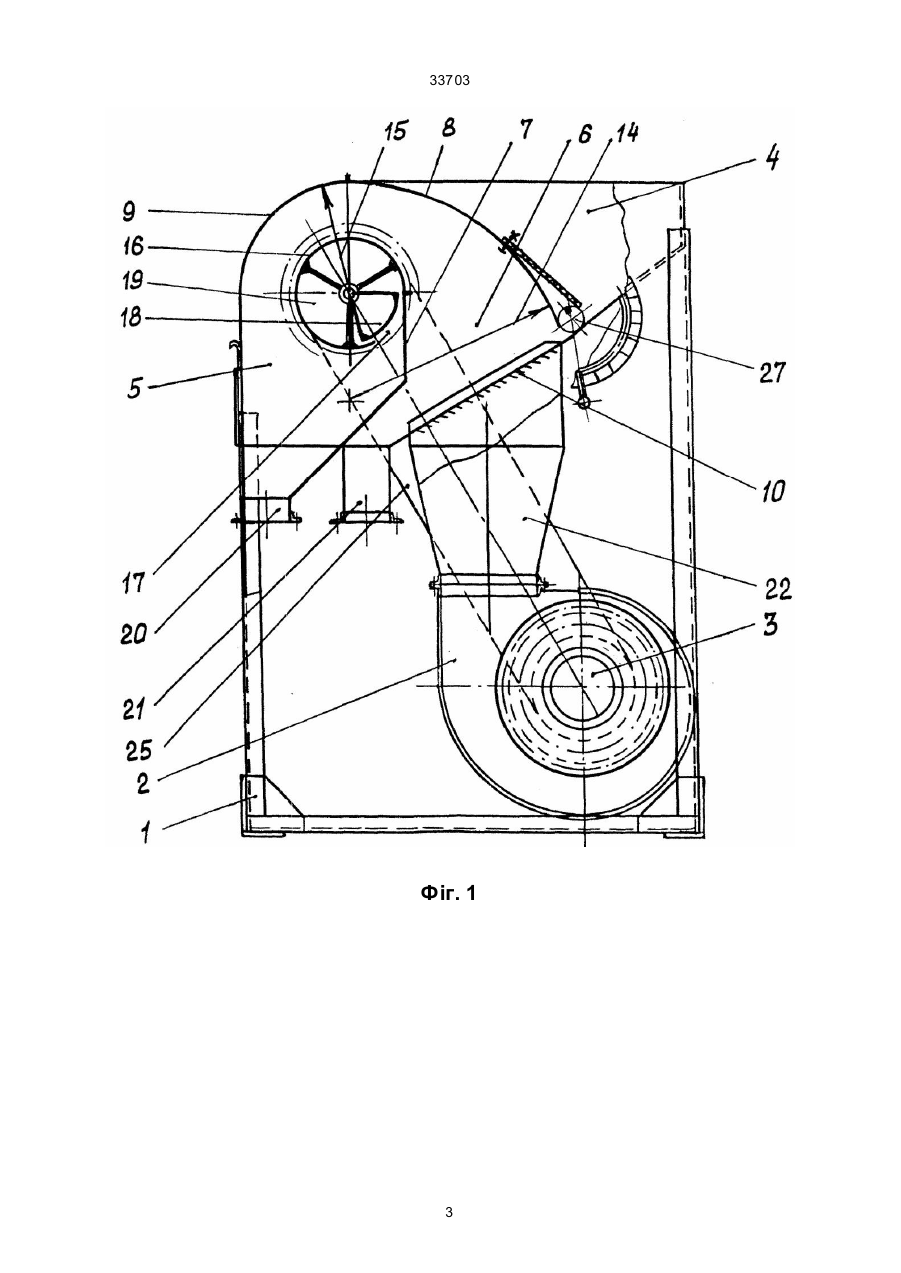

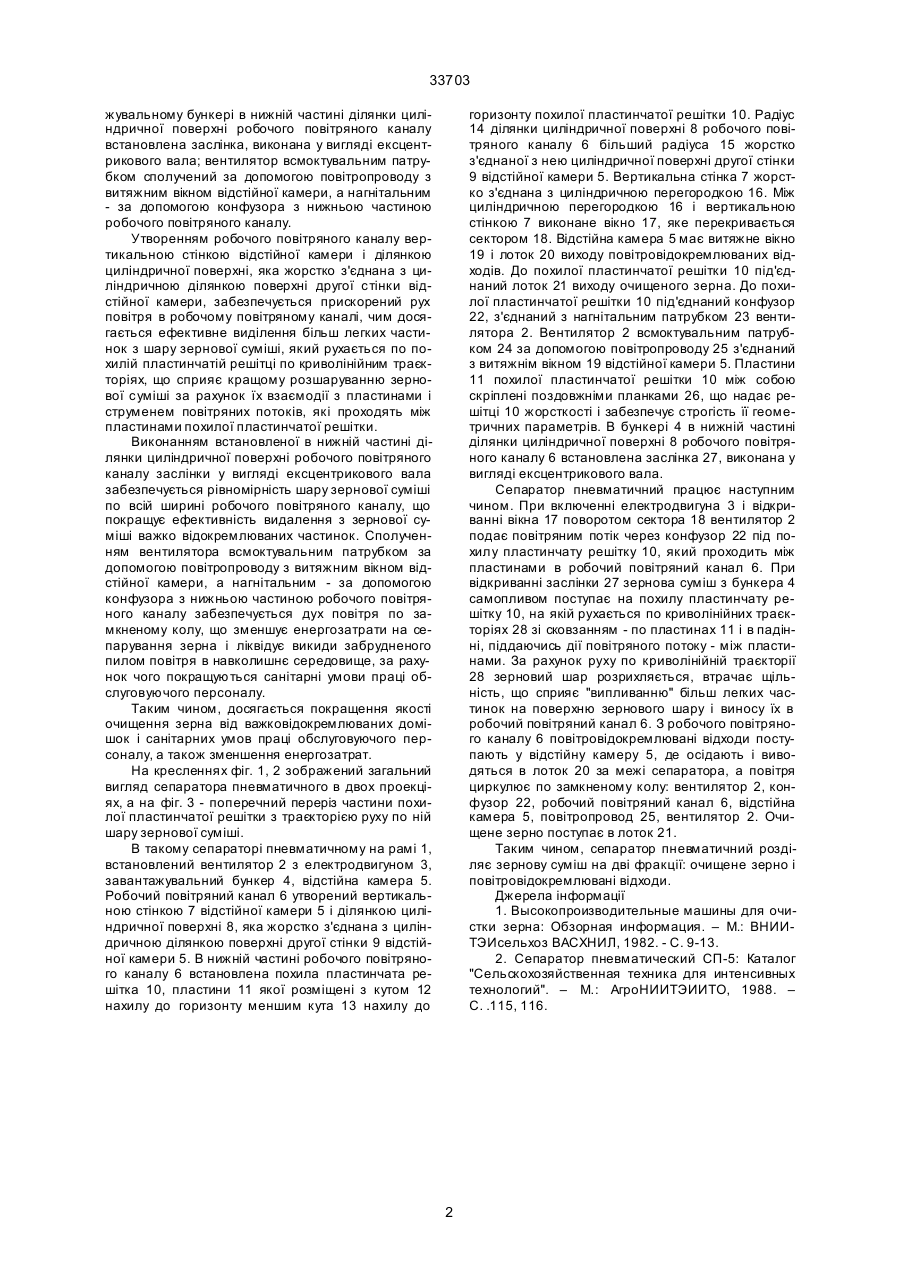

1. Сепаратор пневматичний, складений з рами, вентилятора, робочого повітряного каналу, завантажувального бункера, відстійної камери, лотків для виходу очищеного зерна і повітровідокремлюваних відходів, який відрізняється тим, що робочий повітряний канал утворений вертикальною стійкого відстійної камери і ділянкою циліндричної поверхні, яка жорстко з'єднана з циліндричною ділянкою поверхні другої стінки відстійної камери, а в нижній частині робочого повітряного каналу 33703 жувальному бункері в нижній частині ділянки циліндричної поверхні робочого повітряного каналу встановлена заслінка, виконана у вигляді ексцентрикового вала; вентилятор всмоктувальним патрубком сполучений за допомогою повітропроводу з витяжним вікном відстійної камери, а нагнітальним - за допомогою конфузора з нижньою частиною робочого повітряного каналу. Утворенням робочого повітряного каналу вертикальною стінкою відстійної камери і ділянкою циліндричної поверхні, яка жорстко з'єднана з циліндричною ділянкою поверхні другої стінки відстійної камери, забезпечується прискорений рух повітря в робочому повітряному каналі, чим досягається ефективне виділення більш легких частинок з шару зернової суміші, який рухається по похилій пластинчатій решітці по криволінійним траєкторіях, що сприяє кращому розшаруванню зернової суміші за рахунок їх взаємодії з пластинами і струменем повітряних потоків, які проходять між пластинами похилої пластинчатої решітки. Виконанням встановленої в нижній частині ділянки циліндричної поверхні робочого повітряного каналу заслінки у вигляді ексцентрикового вала забезпечується рівномірність шару зернової суміші по всій ширині робочого повітряного каналу, що покращує ефективність видалення з зернової суміші важко відокремлюваних частинок. Сполученням вентилятора всмоктувальним патрубком за допомогою повітропроводу з витяжним вікном відстійної камери, а нагнітальним - за допомогою конфузора з нижньою частиною робочого повітряного каналу забезпечується дух повітря по замкненому колу, що зменшує енергозатрати на сепарування зерна і ліквідує викиди забрудненого пилом повітря в навколишнє середовище, за рахунок чого покращуються санітарні умови праці обслуговуючого персоналу. Таким чином, досягається покращення якості очищення зерна від важковідокремлюваних домішок і санітарних умов праці обслуговуючого персоналу, а також зменшення енергозатрат. На кресленнях фіг. 1, 2 зображений загальний вигляд сепаратора пневматичного в двох проекціях, а на фіг. 3 - поперечний переріз частини похилої пластинчатої решітки з траєкторією руху по ній шару зернової суміші. В такому сепараторі пневматичному на рамі 1, встановлений вентилятор 2 з електродвигуном 3, завантажувальний бункер 4, відстійна камера 5. Робочий повітряний канал 6 утворений вертикальною стінкою 7 відстійної камери 5 і ділянкою циліндричної поверхні 8, яка жорстко з'єднана з циліндричною ділянкою поверхні другої стінки 9 відстійної камери 5. В нижній частині робочого повітряного каналу 6 встановлена похила пластинчата решітка 10, пластини 11 якої розміщені з кутом 12 нахилу до горизонту меншим кута 13 нахилу до горизонту похилої пластинчатої решітки 10. Радіус 14 ділянки циліндричної поверхні 8 робочого повітряного каналу 6 більший радіуса 15 жорстко з'єднаної з нею циліндричної поверхні другої стінки 9 відстійної камери 5. Вертикальна стінка 7 жорстко з'єднана з циліндричною перегородкою 16. Між циліндричною перегородкою 16 і вертикальною стінкою 7 виконане вікно 17, яке перекривається сектором 18. Відстійна камера 5 має витяжне вікно 19 і лоток 20 виходу повітровідокремлюваних відходів. До похилої пластинчатої решітки 10 під'єднаний лоток 21 виходу очищеного зерна. До похилої пластинчатої решітки 10 під'єднаний конфузор 22, з'єднаний з нагнітальним патрубком 23 вентилятора 2. Вентилятор 2 всмоктувальним патрубком 24 за допомогою повітропроводу 25 з'єднаний з витяжнім вікном 19 відстійної камери 5. Пластини 11 похилої пластинчатої решітки 10 між собою скріплені поздовжніми планками 26, що надає решітці 10 жорсткості і забезпечує строгість її геометричних параметрів. В бункері 4 в нижній частині ділянки циліндричної поверхні 8 робочого повітряного каналу 6 встановлена заслінка 27, виконана у вигляді ексцентрикового вала. Сепаратор пневматичний працює наступним чином. При включенні електродвигуна 3 і відкриванні вікна 17 поворотом сектора 18 вентилятор 2 подає повітряним потік через конфузор 22 під похилу пластинчату решітку 10, який проходить між пластинами в робочий повітряний канал 6. При відкриванні заслінки 27 зернова суміш з бункера 4 самопливом поступає на похилу пластинчату решітку 10, на якій рухається по криволінійних траєкторіях 28 зі сковзанням - по пластинах 11 і в падінні, піддаючись дії повітряного потоку - між пластинами. За рахунок руху по криволінійній траєкторії 28 зерновий шар розрихляється, втрачає щільність, що сприяє "випливанню" більш легких частинок на поверхню зернового шару і виносу їх в робочий повітряний канал 6. З робочого повітряного каналу 6 повітровідокремлювані відходи поступають у відстійну камеру 5, де осідають і виводяться в лоток 20 за межі сепаратора, а повітря циркулює по замкненому колу: вентилятор 2, конфузор 22, робочий повітряний канал 6, відстійна камера 5, повітропровод 25, вентилятор 2. Очищене зерно поступає в лоток 21. Таким чином, сепаратор пневматичний розділяє зернову суміш на дві фракції: очищене зерно і повітровідокремлювані відходи. Джерела інформації 1. Высокопроизводительные машины для очистки зерна: Обзорная информация. – М.: ВНИИТЭИсельхоз ВАСХНИЛ, 1982. - С. 9-13. 2. Сепаратор пневматический СП-5: Каталог "Сельскохозяйственная техника для интенсивных технологий". – М.: АгроНИИТЭИИТО, 1988. – С. .115, 116. 2 33703 Фіг. 1 3 33703 Фіг. 2 4 33703 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
