Пневматичний сепаратор з нахиленим повітряним каналом

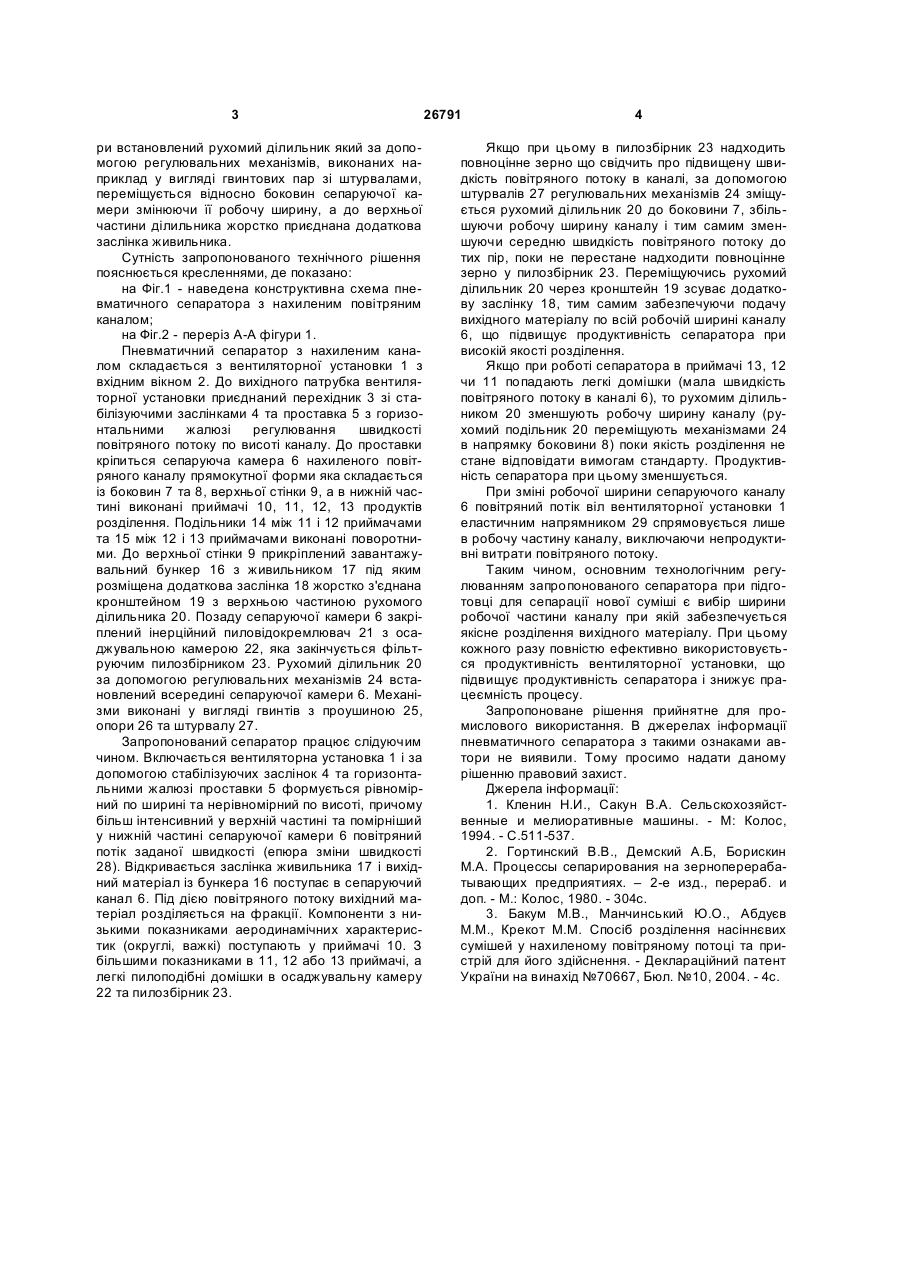

Пневматичний сепаратор з нахиленим повітряним каналом, який містить вентиляторну уста 3 ри встановлений рухомий ділильник який за допомогою регулювальних механізмів, виконаних наприклад у вигляді гвинтових пар зі штурвалами, переміщується відносно боковин сепаруючої камери змінюючи її робочу ширину, а до верхньої частини ділильника жорстко приєднана додаткова заслінка живильника. Сутність запропонованого технічного рішення пояснюється кресленнями, де показано: на Фіг.1 - наведена конструктивна схема пневматичного сепаратора з нахиленим повітряним каналом; на Фіг.2 - переріз А-А фігури 1. Пневматичний сепаратор з нахиленим каналом складається з вентиляторної установки 1 з вхідним вікном 2. До вихідного патрубка вентиляторної установки приєднаний перехідник 3 зі стабілізуючими заслінками 4 та проставка 5 з горизонтальними жалюзі регулювання швидкості повітряного потоку по висоті каналу. До проставки кріпиться сепаруюча камера 6 нахиленого повітряного каналу прямокутної форми яка складається із боковин 7 та 8, верхньої стінки 9, а в нижній частині виконані приймачі 10, 11, 12, 13 продуктів розділення. Подільники 14 між 11 і 12 приймачами та 15 між 12 і 13 приймачами виконані поворотними. До верхньої стінки 9 прикріплений завантажувальний бункер 16 з живильником 17 під яким розміщена додаткова заслінка 18 жорстко з'єднана кронштейном 19 з верхньою частиною рухомого ділильника 20. Позаду сепаруючої камери 6 закріплений інерційний пиловідокремлювач 21 з осаджувальною камерою 22, яка закінчується фільтруючим пилозбірником 23. Рухомий ділильник 20 за допомогою регулювальних механізмів 24 встановлений всередині сепаруючої камери 6. Механізми виконані у вигляді гвинтів з проушиною 25, опори 26 та штурвалу 27. Запропонований сепаратор працює слідуючим чином. Включається вентиляторна установка 1 і за допомогою стабілізуючих заслінок 4 та горизонтальними жалюзі проставки 5 формується рівномірний по ширині та нерівномірний по висоті, причому більш інтенсивний у верхній частині та помірніший у нижній частині сепаруючої камери 6 повітряний потік заданої швидкості (епюра зміни швидкості 28). Відкривається заслінка живильника 17 і вихідний матеріал із бункера 16 поступає в сепаруючий канал 6. Під дією повітряного потоку вихідний матеріал розділяється на фракції. Компоненти з низькими показниками аеродинамічних характеристик (округлі, важкі) поступають у приймачі 10. З більшими показниками в 11, 12 або 13 приймачі, а легкі пилоподібні домішки в осаджувальну камеру 22 та пилозбірник 23. 26791 4 Якщо при цьому в пилозбірник 23 надходить повноцінне зерно що свідчить про підвищену швидкість повітряного потоку в каналі, за допомогою штурвалів 27 регулювальних механізмів 24 зміщується рухомий ділильник 20 до боковини 7, збільшуючи робочу ширину каналу і тим самим зменшуючи середню швидкість повітряного потоку до тих пір, поки не перестане надходити повноцінне зерно у пилозбірник 23. Переміщуючись рухомий ділильник 20 через кронштейн 19 зсуває додаткову заслінку 18, тим самим забезпечуючи подачу вихідного матеріалу по всій робочій ширині каналу 6, що підвищує продуктивність сепаратора при високій якості розділення. Якщо при роботі сепаратора в приймачі 13, 12 чи 11 попадають легкі домішки (мала швидкість повітряного потоку в каналі 6), то рухомим ділильником 20 зменшують робочу ширину каналу (рухомий подільник 20 переміщують механізмами 24 в напрямку боковини 8) поки якість розділення не стане відповідати вимогам стандарту. Продуктивність сепаратора при цьому зменшується. При зміні робочої ширини сепаруючого каналу 6 повітряний потік віл вентиляторної установки 1 еластичним напрямником 29 спрямовується лише в робочу частину каналу, виключаючи непродуктивні витрати повітряного потоку. Таким чином, основним технологічним регулюванням запропонованого сепаратора при підготовці для сепарації нової суміші є вибір ширини робочої частини каналу при якій забезпечується якісне розділення вихідного матеріалу. При цьому кожного разу повністю ефективно використовується продуктивність вентиляторної установки, що підвищує продуктивність сепаратора і знижує працеємність процесу. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації пневматичного сепаратора з такими ознаками автори не виявили. Тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины. - М: Колос, 1994. - С.511-537. 2. Гортинский В.В., Демский А.Б, Борискин М.А. Процессы сепарирования на зерноперерабатывающих предприятиях. – 2-е изд., перераб. и доп. - М.: Колос, 1980. - 304с. 3. Бакум М.В., Манчинський Ю.О., Абдуєв М.М., Крекот М.М. Спосіб розділення насіннєвих сумішей у нахиленому повітряному потоці та пристрій для його здійснення. - Деклараційний патент України на винахід №70667, Бюл. №10, 2004. - 4с. 5 Комп’ютерна верстка І.Скворцова 26791 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
