Пристрій для кондиціонування повітря

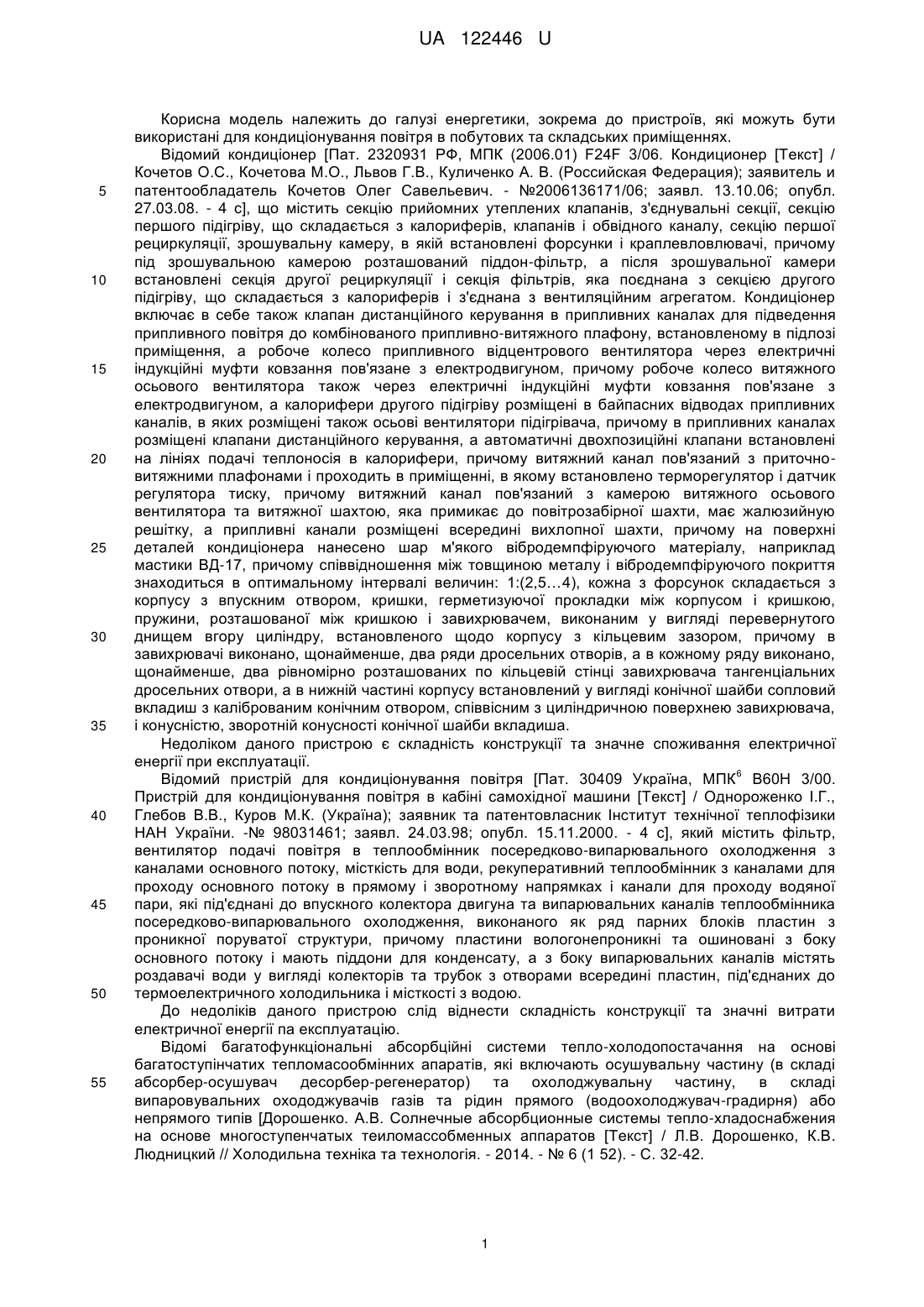

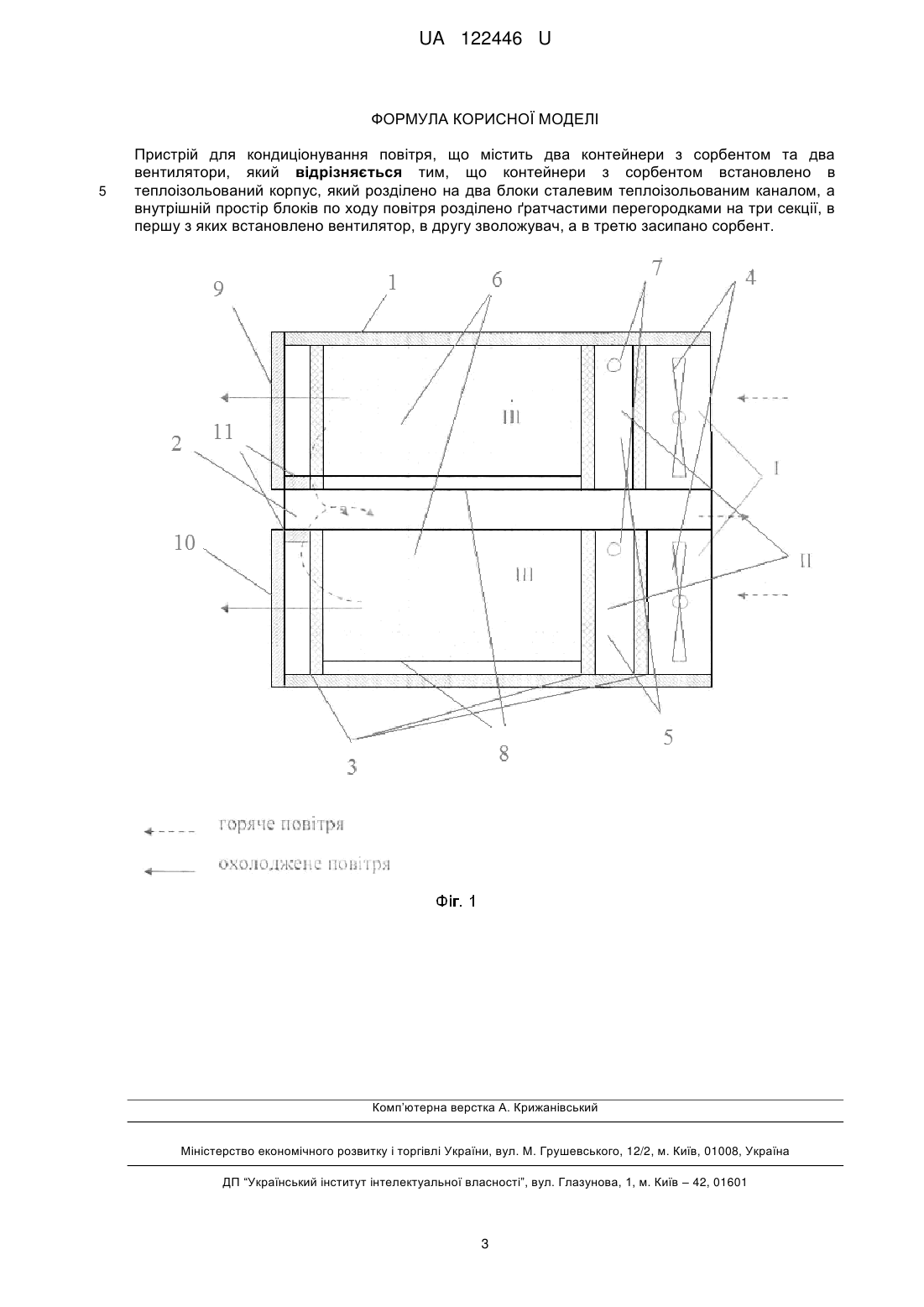

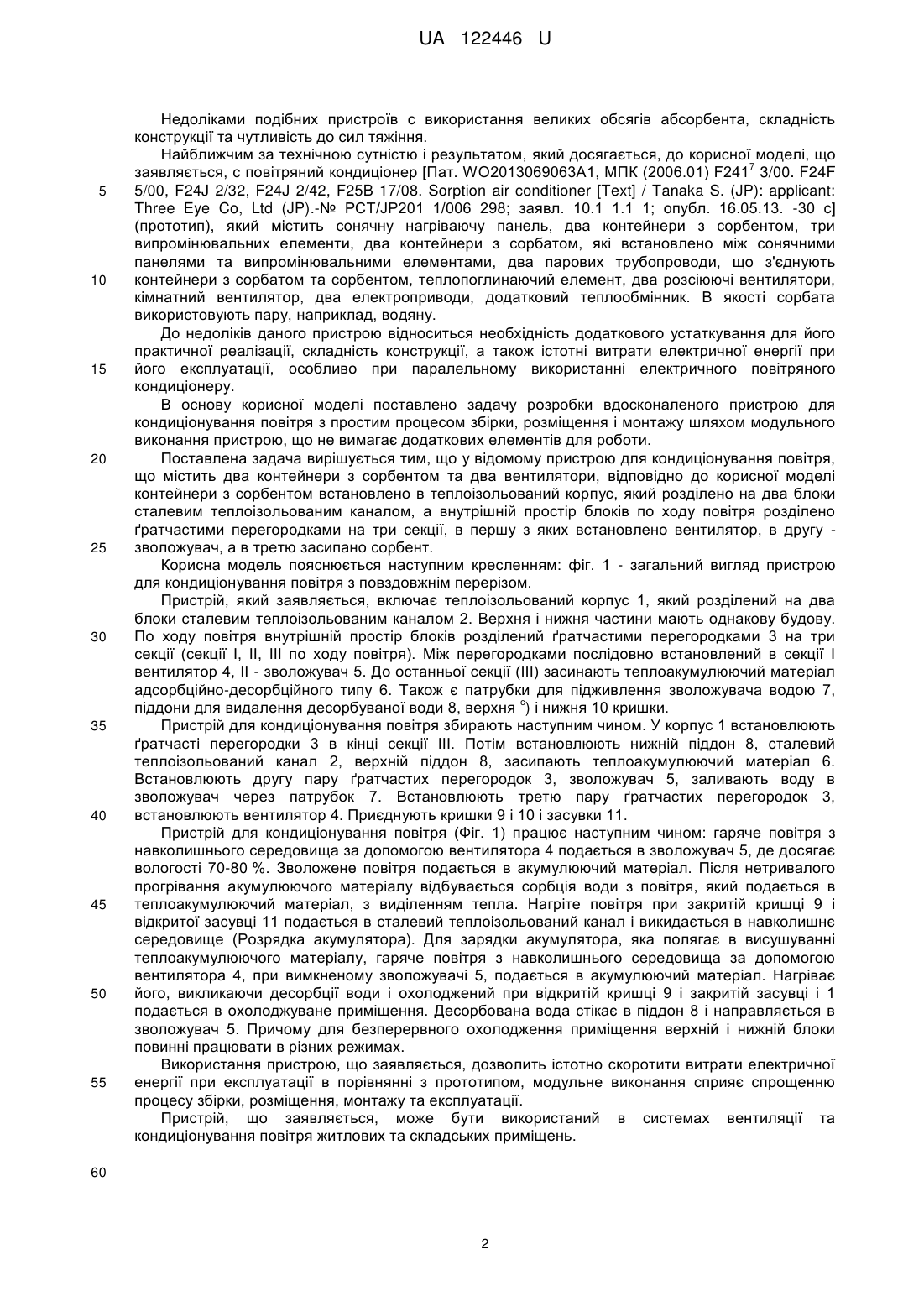

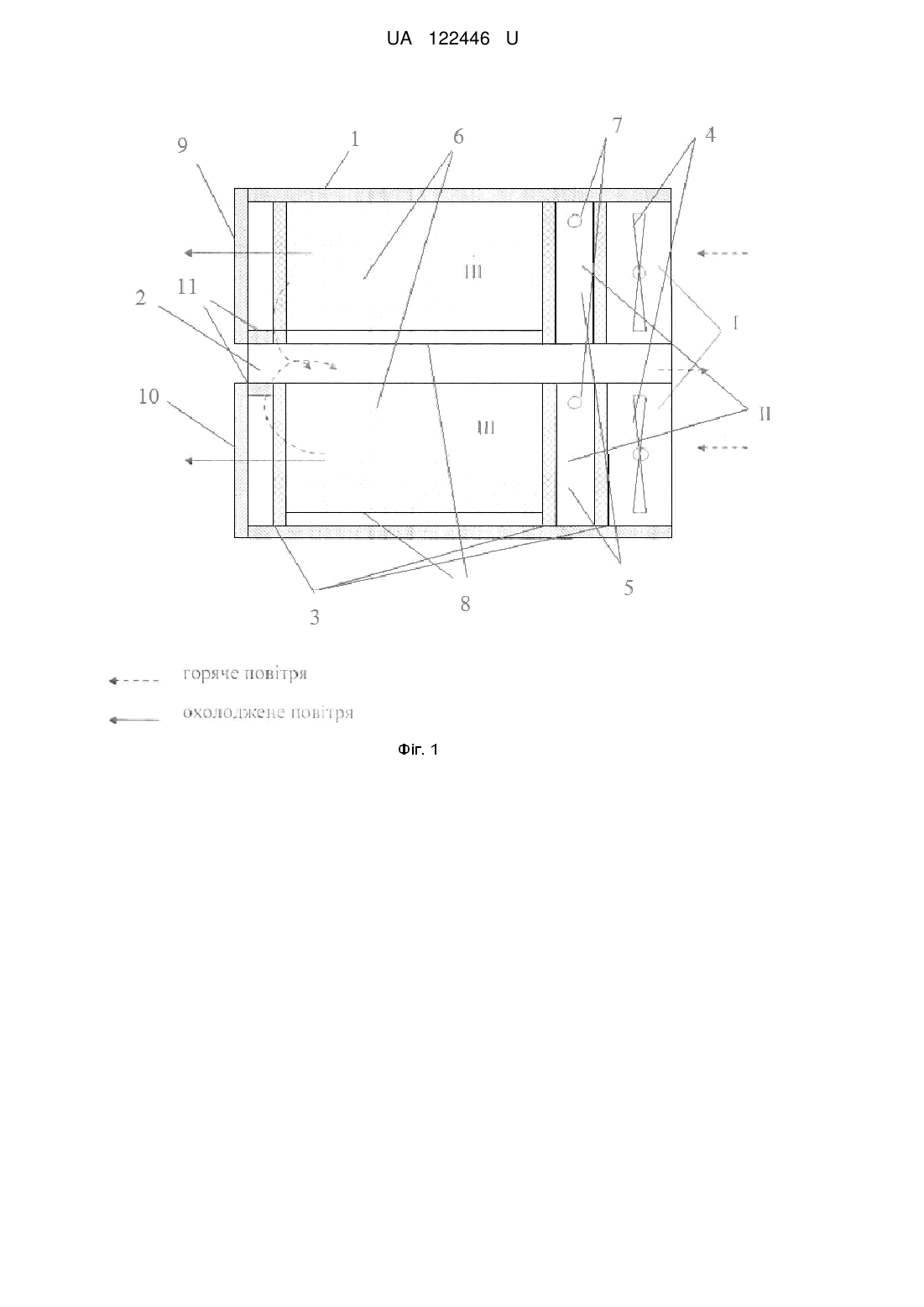

Реферат: Пристрій для кондиціонування повітря, містить два контейнери з сорбентом та два вентилятори. Контейнери з сорбентом встановлено в теплоізольований корпус, який розділено на два блоки сталевим теплоізольованим каналом, а внутрішній простір блоків по ходу повітря розділено ґратчастими перегородками на три секції, в першу з яких встановлено вентилятор, в другу зволожувач, а в третю засипано сорбент. UA 122446 U (54) ПРИСТРІЙ ДЛЯ КОНДИЦІОНУВАННЯ ПОВІТРЯ UA 122446 U UA 122446 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі енергетики, зокрема до пристроїв, які можуть бути використані для кондиціонування повітря в побутових та складських приміщеннях. Відомий кондиціонер [Пат. 2320931 РФ, МПК (2006.01) F24F 3/06. Кондиционер [Текст] / Кочетов О.С., Кочетова М.О., Львов Г.В., Куличенко А. В. (Российская Федерация); заявитель и патентообладатель Кочетов Олег Савельевич. - №2006136171/06; заявл. 13.10.06; опубл. 27.03.08. - 4 с], що містить секцію прийомних утеплених клапанів, з'єднувальні секції, секцію першого підігріву, що складається з калориферів, клапанів і обвідного каналу, секцію першої рециркуляції, зрошувальну камеру, в якій встановлені форсунки і краплевловлювачі, причому під зрошувальною камерою розташований піддон-фільтр, а після зрошувальної камери встановлені секція другої рециркуляції і секція фільтрів, яка поєднана з секцією другого підігріву, що складається з калориферів і з'єднана з вентиляційним агрегатом. Кондиціонер включає в себе також клапан дистанційного керування в припливних каналах для підведення припливного повітря до комбінованого припливно-витяжного плафону, встановленому в підлозі приміщення, а робоче колесо припливного відцентрового вентилятора через електричні індукційні муфти ковзання пов'язане з електродвигуном, причому робоче колесо витяжного осьового вентилятора також через електричні індукційні муфти ковзання пов'язане з електродвигуном, а калорифери другого підігріву розміщені в байпасних відводах припливних каналів, в яких розміщені також осьові вентилятори підігрівача, причому в припливних каналах розміщені клапани дистанційного керування, а автоматичні двохпозиційні клапани встановлені на лініях подачі теплоносія в калорифери, причому витяжний канал пов'язаний з приточновитяжними плафонами і проходить в приміщенні, в якому встановлено терморегулятор і датчик регулятора тиску, причому витяжний канал пов'язаний з камерою витяжного осьового вентилятора та витяжної шахтою, яка примикає до повітрозабірної шахти, має жалюзийную решітку, а припливні канали розміщені всередині вихлопної шахти, причому на поверхні деталей кондиціонера нанесено шар м'якого вібродемпфіруючого матеріалу, наприклад мастики ВД-17, причому співвідношення між товщиною металу і вібродемпфіруючого покриття знаходиться в оптимальному інтервалі величин: 1:(2,5…4), кожна з форсунок складається з корпусу з впускним отвором, кришки, герметизуючої прокладки між корпусом і кришкою, пружини, розташованої між кришкою і завихрювачем, виконаним у вигляді перевернутого днищем вгору циліндру, встановленого щодо корпусу з кільцевим зазором, причому в завихрювачі виконано, щонайменше, два ряди дросельних отворів, а в кожному ряду виконано, щонайменше, два рівномірно розташованих по кільцевій стінці завихрювача тангенціальних дросельних отвори, а в нижній частині корпусу встановлений у вигляді конічної шайби сопловий вкладиш з каліброваним конічним отвором, співвісним з циліндричною поверхнею завихрювача, і конусністю, зворотній конусності конічної шайби вкладиша. Недоліком даного пристрою є складність конструкції та значне споживання електричної енергії при експлуатації. 6 Відомий пристрій для кондиціонування повітря [Пат. 30409 Україна, МПК В60Н 3/00. Пристрій для кондиціонування повітря в кабіні самохідної машини [Текст] / Однороженко І.Г., Глебов В.В., Куров М.К. (Україна); заявник та патентовласник Інститут технічної теплофізики НАН України. -№ 98031461; заявл. 24.03.98; опубл. 15.11.2000. - 4 с], який містить фільтр, вентилятор подачі повітря в теплообмінник посередково-випарювального охолодження з каналами основного потоку, місткість для води, рекуперативний теплообмінник з каналами для проходу основного потоку в прямому і зворотному напрямках і канали для проходу водяної пари, які під'єднані до впускного колектора двигуна та випарювальних каналів теплообмінника посередково-випарювального охолодження, виконаного як ряд парних блоків пластин з проникної поруватої структури, причому пластини вологонепроникні та ошиновані з боку основного потоку і мають піддони для конденсату, а з боку випарювальних каналів містять роздавачі води у вигляді колекторів та трубок з отворами всередині пластин, під'єднаних до термоелектричного холодильника і місткості з водою. До недоліків даного пристрою слід віднести складність конструкції та значні витрати електричної енергії па експлуатацію. Відомі багатофункціональні абсорбційні системи тепло-холодопостачання на основі багатоступінчатих тепломасообмінних апаратів, які включають осушувальну частину (в складі абсорбер-осушувач десорбер-регенератор) та охолоджувальну частину, в складі випаровувальних охододжувачів газів та рідин прямого (водоохолоджувач-градирня) або непрямого типів [Дорошенко. А.В. Солнечные абсорбционные системы тепло-хладоснабжения на основе многоступенчатых теиломассобменных аппаратов [Текст] / Л.В. Дорошенко, К.В. Людницкий // Холодильна техніка та технологія. - 2014. - № 6 (1 52). - С. 32-42. 1 UA 122446 U 5 10 15 20 25 30 35 40 45 50 55 Недоліками подібних пристроїв с використання великих обсягів абсорбента, складність конструкції та чутливість до сил тяжіння. Найближчим за технічною сутністю і результатом, який досягається, до корисної моделі, що 7 заявляється, с повітряний кондиціонер [Пат. WO2013069063А1, МПК (2006.01) F241 3/00. F24F 5/00, F24J 2/32, F24J 2/42, F25B 17/08. Sorption air conditioner [Text] / Tanaka S. (JP): applicant: Three Eye Co, Ltd (JP).-№ PCT/JP201 1/006 298; заявл. 10.1 1.1 1; опубл. 16.05.13. -30 с] (прототип), який містить сонячну нагріваючу панель, два контейнери з сорбентом, три випромінювальних елементи, два контейнери з сорбатом, які встановлено між сонячними панелями та випромінювальними елементами, два парових трубопроводи, що з'єднують контейнери з сорбатом та сорбентом, теплопоглинаючий елемент, два розсіюючі вентилятори, кімнатний вентилятор, два електроприводи, додатковий теплообмінник. В якості сорбата використовують пару, наприклад, водяну. До недоліків даного пристрою відноситься необхідність додаткового устаткування для його практичної реалізації, складність конструкції, а також істотні витрати електричної енергії при його експлуатації, особливо при паралельному використанні електричного повітряного кондиціонеру. В основу корисної моделі поставлено задачу розробки вдосконаленого пристрою для кондиціонування повітря з простим процесом збірки, розміщення і монтажу шляхом модульного виконання пристрою, що не вимагає додаткових елементів для роботи. Поставлена задача вирішується тим, що у відомому пристрою для кондиціонування повітря, що містить два контейнери з сорбентом та два вентилятори, відповідно до корисної моделі контейнери з сорбентом встановлено в теплоізольований корпус, який розділено на два блоки сталевим теплоізольованим каналом, а внутрішній простір блоків по ходу повітря розділено ґратчастими перегородками на три секції, в першу з яких встановлено вентилятор, в другу зволожувач, а в третю засипано сорбент. Корисна модель пояснюється наступним кресленням: фіг. 1 - загальний вигляд пристрою для кондиціонування повітря з повздовжнім перерізом. Пристрій, який заявляється, включає теплоізольований корпус 1, який розділений на два блоки сталевим теплоізольованим каналом 2. Верхня і нижня частини мають однакову будову. По ходу повітря внутрішній простір блоків розділений ґратчастими перегородками 3 на три секції (секції І, II, III по ходу повітря). Між перегородками послідовно встановлений в секції І вентилятор 4, II - зволожувач 5. До останньої секції (III) засинають теплоакумулюючий матеріал адсорбційно-десорбційного типу 6. Також є патрубки для підживлення зволожувача водою 7, с піддони для видалення десорбуваної води 8, верхня ) і нижня 10 кришки. Пристрій для кондиціонування повітря збирають наступним чином. У корпус 1 встановлюють ґратчасті перегородки 3 в кінці секції III. Потім встановлюють нижній піддон 8, сталевий теплоізольований канал 2, верхній піддон 8, засипають теплоакумулюючий матеріал 6. Встановлюють другу пару ґратчастих перегородок 3, зволожувач 5, заливають воду в зволожувач через патрубок 7. Встановлюють третю пару ґратчастих перегородок 3, встановлюють вентилятор 4. Приєднують кришки 9 і 10 і засувки 11. Пристрій для кондиціонування повітря (Фіг. 1) працює наступним чином: гаряче повітря з навколишнього середовища за допомогою вентилятора 4 подається в зволожувач 5, де досягає вологості 70-80 %. Зволожене повітря подається в акумулюючий матеріал. Після нетривалого прогрівання акумулюючого матеріалу відбувається сорбція води з повітря, який подається в теплоакумулюючий матеріал, з виділенням тепла. Нагріте повітря при закритій кришці 9 і відкритої засувці 11 подається в сталевий теплоізольований канал і викидається в навколишнє середовище (Розрядка акумулятора). Для зарядки акумулятора, яка полягає в висушуванні теплоакумулюючого матеріалу, гаряче повітря з навколишнього середовища за допомогою вентилятора 4, при вимкненому зволожувачі 5, подається в акумулюючий матеріал. Нагріває його, викликаючи десорбції води і охолоджений при відкритій кришці 9 і закритій засувці і 1 подається в охолоджуване приміщення. Десорбована вода стікає в піддон 8 і направляється в зволожувач 5. Причому для безперервного охолодження приміщення верхній і нижній блоки повинні працювати в різних режимах. Використання пристрою, що заявляється, дозволить істотно скоротити витрати електричної енергії при експлуатації в порівнянні з прототипом, модульне виконання сприяє спрощенню процесу збірки, розміщення, монтажу та експлуатації. Пристрій, що заявляється, може бути використаний в системах вентиляції та кондиціонування повітря житлових та складських приміщень. 60 2 UA 122446 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для кондиціонування повітря, що містить два контейнери з сорбентом та два вентилятори, який відрізняється тим, що контейнери з сорбентом встановлено в теплоізольований корпус, який розділено на два блоки сталевим теплоізольованим каналом, а внутрішній простір блоків по ходу повітря розділено ґратчастими перегородками на три секції, в першу з яких встановлено вентилятор, в другу зволожувач, а в третю засипано сорбент. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
