Композиція інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт

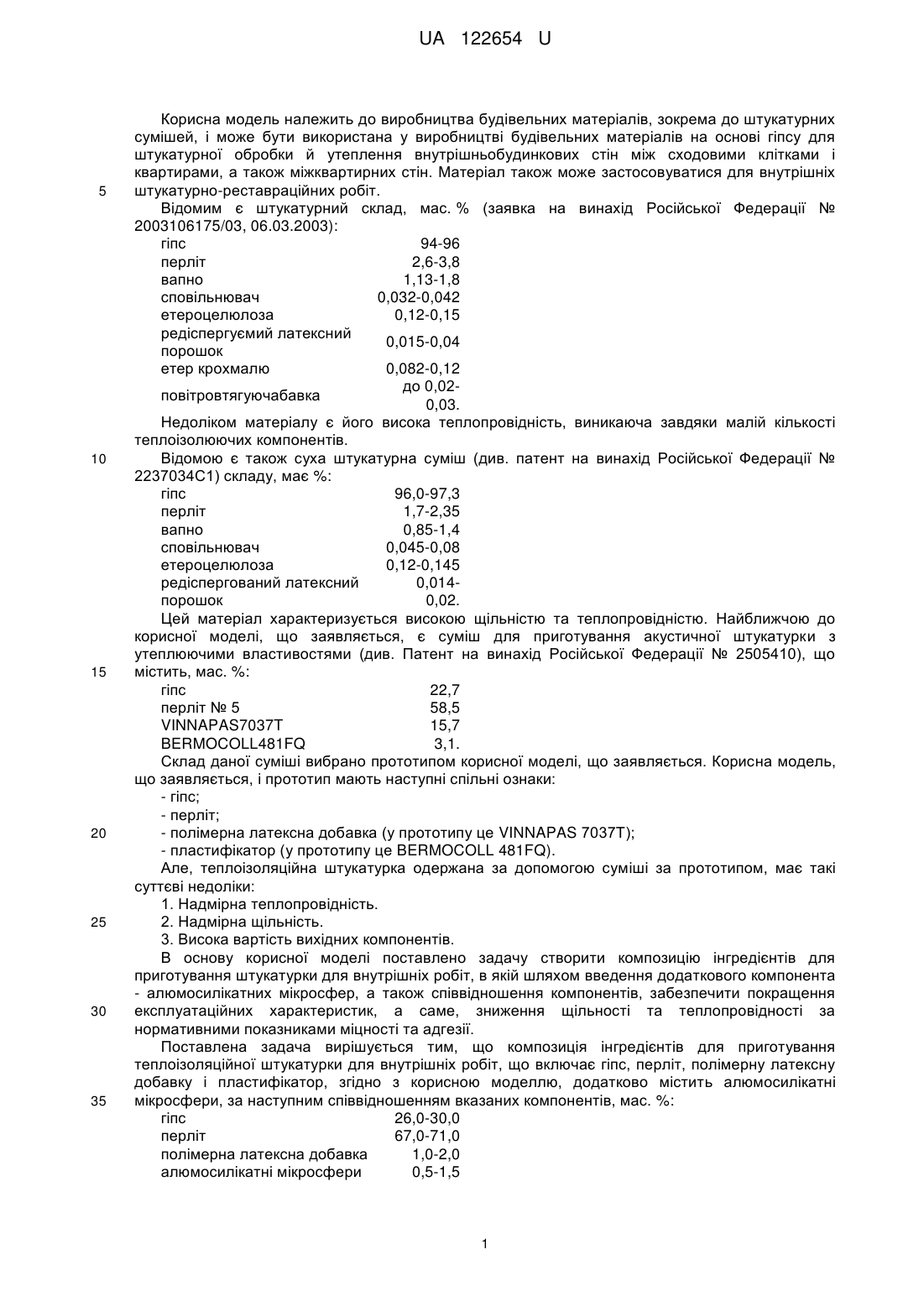

Реферат: Композиція інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт містить гіпс, перліт, полімерну латексну добавку і пластифікатор, алюмосилікатні мікросфери. UA 122654 U (12) UA 122654 U UA 122654 U 5 10 15 20 25 30 35 Корисна модель належить до виробництва будівельних матеріалів, зокрема до штукатурних сумішей, і може бути використана у виробництві будівельних матеріалів на основі гіпсу для штукатурної обробки й утеплення внутрішньобудинкових стін між сходовими клітками і квартирами, а також міжквартирних стін. Матеріал також може застосовуватися для внутрішніх штукатурно-реставраційних робіт. Відомим є штукатурний склад, мас. % (заявка на винахід Російської Федерації № 2003106175/03, 06.03.2003): гіпс 94-96 перліт 2,6-3,8 вапно 1,13-1,8 сповільнювач 0,032-0,042 етероцелюлоза 0,12-0,15 редіспергуємий латексний 0,015-0,04 порошок етер крохмалю 0,082-0,12 до 0,02повітровтягуючабавка 0,03. Недоліком матеріалу є його висока теплопровідність, виникаюча завдяки малій кількості теплоізолюючих компонентів. Відомою є також суха штукатурна суміш (див. патент на винахід Російської Федерації № 2237034С1) складу, має %: гіпс 96,0-97,3 перліт 1,7-2,35 вапно 0,85-1,4 сповільнювач 0,045-0,08 етероцелюлоза 0,12-0,145 редіспергований латексний 0,014порошок 0,02. Цей матеріал характеризується високою щільністю та теплопровідністю. Найближчою до корисної моделі, що заявляється, є суміш для приготування акустичної штукатурки з утеплюючими властивостями (див. Патент на винахід Російської Федерації № 2505410), що містить, мас. %: гіпс 22,7 перліт № 5 58,5 VINNAPAS7037T 15,7 BERMOCOLL481FQ 3,1. Склад даної суміші вибрано прототипом корисної моделі, що заявляється. Корисна модель, що заявляється, і прототип мають наступні спільні ознаки: - гіпс; - перліт; - полімерна латексна добавка (у прототипу це VINNAPAS 7037Т); - пластифікатор (у прототипу це BERMOCOLL 481FQ). Але, теплоізоляційна штукатурка одержана за допомогою суміші за прототипом, має такі суттєві недоліки: 1. Надмірна теплопровідність. 2. Надмірна щільність. 3. Висока вартість вихідних компонентів. В основу корисної моделі поставлено задачу створити композицію інгредієнтів для приготування штукатурки для внутрішніх робіт, в якій шляхом введення додаткового компонента - алюмосилікатних мікросфер, а також співвідношення компонентів, забезпечити покращення експлуатаційних характеристик, а саме, зниження щільності та теплопровідності за нормативними показниками міцності та адгезії. Поставлена задача вирішується тим, що композиція інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт, що включає гіпс, перліт, полімерну латексну добавку і пластифікатор, згідно з корисною моделлю, додатково містить алюмосилікатні мікросфери, за наступним співвідношенням вказаних компонентів, мас. %: гіпс 26,0-30,0 перліт 67,0-71,0 полімерна латексна добавка 1,0-2,0 алюмосилікатні мікросфери 0,5-1,5 1 UA 122654 U 5 10 15 20 25 30 35 40 45 пластифікатор 0,2-0,4. Згідно з корисною моделлю, як полімерну латексну добавку композиція містить стиролакриловий латекс. Згідно з корисною моделлю, як пластифікатор композиція містить Релаксол-Супер ПК. Новим в корисній моделі, що заявляється, є наявність в її складі алюмосилікатних мікросфер, а також кількісне співвідношення компонентів. Алюмосилікатні мікросфери являють собою дрібнодисперсні порошки, що складаються з тонкостінних (0,5-2,0 мкм) часток сферичної форми, які утворюються у складі золи-виносу при спалюванні вугілля на ТЕС. Зольні мікросфери мають сукупність унікальних властивостей: низка щільність і теплопровідність, малі розміри, сферична форма, висока твердість і температура плавлення, хімічна інертність Наявність в суміші алюмосилікатних мікросфер забезпечує збільшення міцності при стиску та вигині завдяки структуроутворюючому ефекту та знижує теплопровідність. Зменшення вмісту алюмосилікатних мікросфер призводить до зниження міцності матеріалу та погіршення теплозахисних властивостей. Перліт - це кисле водовмісне вулканічне скло з характерною концентрично-сферичною окремістю, за якою воно розколюється на кульки, що мають дещо іризуючу поверхню (нагадують перлини). Введення до суміші перліту дозволяє забезпечити покращення експлуатаційних характеристик штукатурної суміші, одержаної з використанням композиції, що заявляється, зокрема зменшити щільність і коефіцієнт теплопровідності. Зменшення вмісту перліту призводить до підвищення щільності, теплопровідності, а підвищений вміст - до зниження міцності штукатурного складу та адгезії. Гіпс - в'яжуче, яке забезпечує необхідну міцність в заявлених межах. Зменшення вмісту гіпсу призводить до значного зниження механічних характеристик та стійкості штукатурного покриття, виготовленого із застосування даної суміші, а збільшення - до підвищення щільності і теплопровідності суміші. Пластифікуюча добавка знижує потребу гіпсової композитної суміші у воді, покращує здатність матеріалу до укладання, збільшує тривалість використання готової штукатурної суміші, зменшує капілярну пористість, підвищує міцність на 30-40 %. Підвищення вмісту пластифікуючої добавки призводить до підвищення щільності матеріалу, до перевитрати в'яжучого, а пониження - зменшує міцність. Співвідношення компонентів суміші підібрано експериментально. Композицію інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт готують у наступному порядку. Відбирають компоненти композиції: гіпс, перліт у вигляді порошку, полімерну латексну добавку, алюмосилікатні мікросфери і пластифікатор, які зважують у рецептурній кількості і ретельно перемішують. Вказані компоненти беруть у наступному співвідношенні, мас. %: гіпс 26,0-30,0 перліт 67,0-71,0 полімерна латексна добавка 1,0-2,0 алюмосилікатні мікросфери 0,5-1,5 пластифікатор 0,2-0,4. Як полімерну латексну добавку композиція містить стиролакриловий латекс. Як пластифікатор композиція містить Релаксол-Супер ПК. Штукатурний розчин з використанням композиції, що заявляється, зручно наносити на вертикальні і горизонтальні будівельні поверхні. Розчин має високу вирівнюючу здатність. Приклади приготування композиції інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт. Приклад 1 Приготували композицію, як наведено вище. Компоненти брали у такому співвідношенні: гіпс 30 % перліт 67 % алюмосилікатні мікросфери 1,5 % пластифікатор Релаксол 0,4 % Супер ПК стиролакриловий латекс 1,1 %. Був виготовлений дослідний зразок теплоізоляційної штукатурки для внутрішніх робіт з використанням даної композиції. Зразок штукатурного матеріалу мав такі технічні 3 характеристики: середня густина 519,3 кг/м , міцність при стиску 1,4 МПа, міцність при згині 0,67 2 UA 122654 U 5 10 15 МПа, теплопровідність 0,15 Вт/(м-К), адгезійна міцність 0,39 МПа, звукопроникність 0,4. Приклад 2. Приготували композицію, як наведено вище. Компоненти брали у такому співвідношенні: гіпс 28 % перліт 69 % алюмосилікатні мікросфери 0,7 % пластифікатор Релаксол 0,3 % Супер ПК стиролакриловий латекс 1,6 %. Був виготовлений дослідний зразок теплоізоляційної штукатурки для внутрішніх робіт з використанням даної композиції. Зразок штукатурного матеріалу мав такі технічні 3 характеристики: середня густина 516,1 кг/м , міцність при стиску 1,1 МПа, міцність при згині 0,57 МПа, теплопровідність 0,15 Вт/(м·К)', адгезійна міцність 0,44 МПа, звукопроникність 0,38. Приклад 3. Приготували композицію, як наведено вище. Компоненти брали у такому співвідношенні: гіпс 26 % перліт 71 % алюмосилікатні мікросфери 0,8 % пластифікатор Релаксол 0,2 % Супер ПК стиролакриловий латекс 2 %. Був виготовлений дослідний зразок теплоізоляційної штукатурки для внутрішніх робіт з використанням даної композиції. Зразок штукатурного матеріалу мав такі технічні 3 характеристики: середня густина 514,1 кг/м , міцність при стиску 1 МПа, міцність при згині 0,49 МПа, теплопровідність 0,14 Вт/(м·К)', адгезійна міцність 0,41 МПа, звукопроникність 0,39. Таким чином, суміш, що заявляється, дозволяє отримувати високонаповнений штукатурній склад з поліпшеними теплозахисними, акустичними і адгезійними властивостями для обробки внутрішніх поверхонь будівель з наступними технічними показниками: 3 середня густина: 514-519 кг/м ; міцність при стиску 1-1,4 МПа міцність при згині 0,67-0,49 МПа теплопровідність 0,14-0,15 Вт/(м·К) адгезійна міцність 0,39-0,44 МПа звукопроникність 0,38-0,4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Композиція інгредієнтів для приготування теплоізоляційної штукатурки для внутрішніх робіт, що містить гіпс, перліт, полімерну латексну добавку і пластифікатор, яка відрізняється тим, що вона додатково містить алюмосилікатні мікросфери, за наступним співвідношенням вказаних компонентів, мас. %: гіпс 26,0-30,0 перліт 67,0-71,0 полімерна латексна добавка 1,0-2,0 алюмосилікатні мікросфери 0,5-1,5 пластифікатор 0,2-0,4. 2. Композиція за п. 1, яка відрізняється тим, що як полімерну латексну добавку вона містить стиролакриловий латекс. 3. Композиція, за п. 1, яка відрізняється тим, що як пластифікатор вона містить РелаксолСупер ПК. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
