Суміш для приготування гіпсобетону

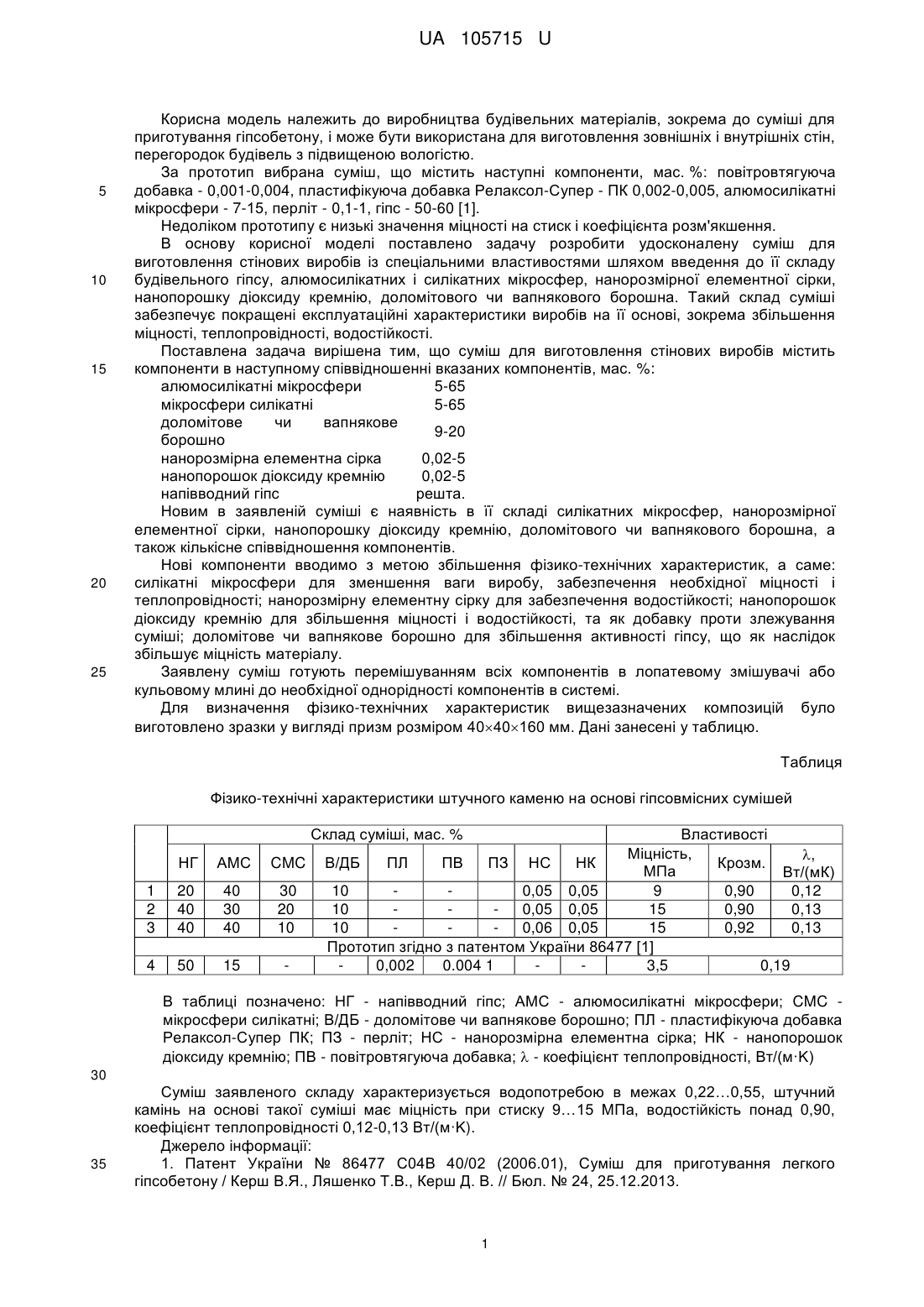

Реферат: Суміш для приготування гіпсобетону містить будівельний гіпс, алюмосилікатні мікросфери, мікросфери силікатні, доломітове чи вапнякове борошно, нанорозмірну елементну сірку, нанопорошок діоксиду кремнію, за наступним співвідношенням компонентів, мас. %: алюмосилікатні мікросфери 5-65 мікросфери силікатні 5-65 доломітове чи вапнякове 9-20 борошно нанорозмірна елементна сірка 0,02-5 нанопорошок діоксиду кремнію 0,02-5 напівводний гіпс решта. UA 105715 U (54) СУМІШ ДЛЯ ПРИГОТУВАННЯ ГІПСОБЕТОНУ UA 105715 U UA 105715 U 5 10 15 20 25 Корисна модель належить до виробництва будівельних матеріалів, зокрема до суміші для приготування гіпсобетону, і може бути використана для виготовлення зовнішніх і внутрішніх стін, перегородок будівель з підвищеною вологістю. За прототип вибрана суміш, що містить наступні компоненти, мас. %: повітровтягуюча добавка - 0,001-0,004, пластифікуюча добавка Релаксол-Супер - ПК 0,002-0,005, алюмосилікатні мікросфери - 7-15, перліт - 0,1-1, гіпс - 50-60 [1]. Недоліком прототипу є низькі значення міцності на стиск і коефіцієнта розм'якшення. В основу корисної моделі поставлено задачу розробити удосконалену суміш для виготовлення стінових виробів із спеціальними властивостями шляхом введення до її складу будівельного гіпсу, алюмосилікатних і силікатних мікросфер, нанорозмірної елементної сірки, нанопорошку діоксиду кремнію, доломітового чи вапнякового борошна. Такий склад суміші забезпечує покращені експлуатаційні характеристики виробів на її основі, зокрема збільшення міцності, теплопровідності, водостійкості. Поставлена задача вирішена тим, що суміш для виготовлення стінових виробів містить компоненти в наступному співвідношенні вказаних компонентів, мас. %: алюмосилікатні мікросфери 5-65 мікросфери силікатні 5-65 доломітове чи вапнякове 9-20 борошно нанорозмірна елементна сірка 0,02-5 нанопорошок діоксиду кремнію 0,02-5 напівводний гіпс решта. Новим в заявленій суміші є наявність в її складі силікатних мікросфер, нанорозмірної елементної сірки, нанопорошку діоксиду кремнію, доломітового чи вапнякового борошна, а також кількісне співвідношення компонентів. Нові компоненти вводимо з метою збільшення фізико-технічних характеристик, а саме: силікатні мікросфери для зменшення ваги виробу, забезпечення необхідної міцності і теплопровідності; нанорозмірну елементну сірку для забезпечення водостійкості; нанопорошок діоксиду кремнію для збільшення міцності і водостійкості, та як добавку проти злежування суміші; доломітове чи вапнякове борошно для збільшення активності гіпсу, що як наслідок збільшує міцність матеріалу. Заявлену суміш готують перемішуванням всіх компонентів в лопатевому змішувачі або кульовому млині до необхідної однорідності компонентів в системі. Для визначення фізико-технічних характеристик вищезазначених композицій було виготовлено зразки у вигляді призм розміром 4040160 мм. Дані занесені у таблицю. Таблиця Фізико-технічні характеристики штучного каменю на основі гіпсовмісних сумішей Склад суміші, мас. % НГ АМС CMC 1 2 3 20 40 40 40 30 40 30 20 10 4 50 15 Властивості Міцність, , В/ДБ ПЛ ПВ ПЗ НС НК Крозм. МПа Вт/(мК) 10 0,05 0,05 9 0,90 0,12 10 0,05 0,05 15 0,90 0,13 10 0,06 0,05 15 0,92 0,13 Прототип згідно з патентом України 86477 [1] 0,002 0.004 1 3,5 0,19 В таблиці позначено: НГ - напівводний гіпс; АМС - алюмосилікатні мікросфери; CMC мікросфери силікатні; В/ДБ - доломітове чи вапнякове борошно; ПЛ - пластифікуюча добавка Релаксол-Супер ПК; ПЗ - перліт; НС - нанорозмірна елементна сірка; НК - нанопорошок діоксиду кремнію; ПВ - повітровтягуюча добавка;  - коефіцієнт теплопровідності, Вт/(м·K) 30 35 Суміш заявленого складу характеризується водопотребою в межах 0,22…0,55, штучний камінь на основі такої суміші має міцність при стиску 9…15 МПа, водостійкість понад 0,90, коефіцієнт теплопровідності 0,12-0,13 Вт/(м·K). Джерело інформації: 1. Патент України № 86477 С04В 40/02 (2006.01), Суміш для приготування легкого гіпсобетону / Керш В.Я., Ляшенко Т.В., Керш Д. В. // Бюл. № 24, 25.12.2013. 1 UA 105715 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Суміш для приготування гіпсобетону, що містить будівельний гіпс і алюмосилікатні мікросфери, яка відрізняється тим, що вона додатково містить мікросфери силікатні, доломітове чи вапнякове борошно, нанорозмірну елементну сірку, нанопорошок діоксиду кремнію, за наступним співвідношенням вказаних компонентів, мас. %: алюмосилікатні мікросфери 5-65 мікросфери силікатні 5-65 доломітове чи вапнякове борошно 9-20 нанорозмірна елементна сірка 0,02-5 нанопорошок діоксиду кремнію 0,02-5 напівводний гіпс решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
