Пристрій для захисту ліфта від аварійних ситуацій

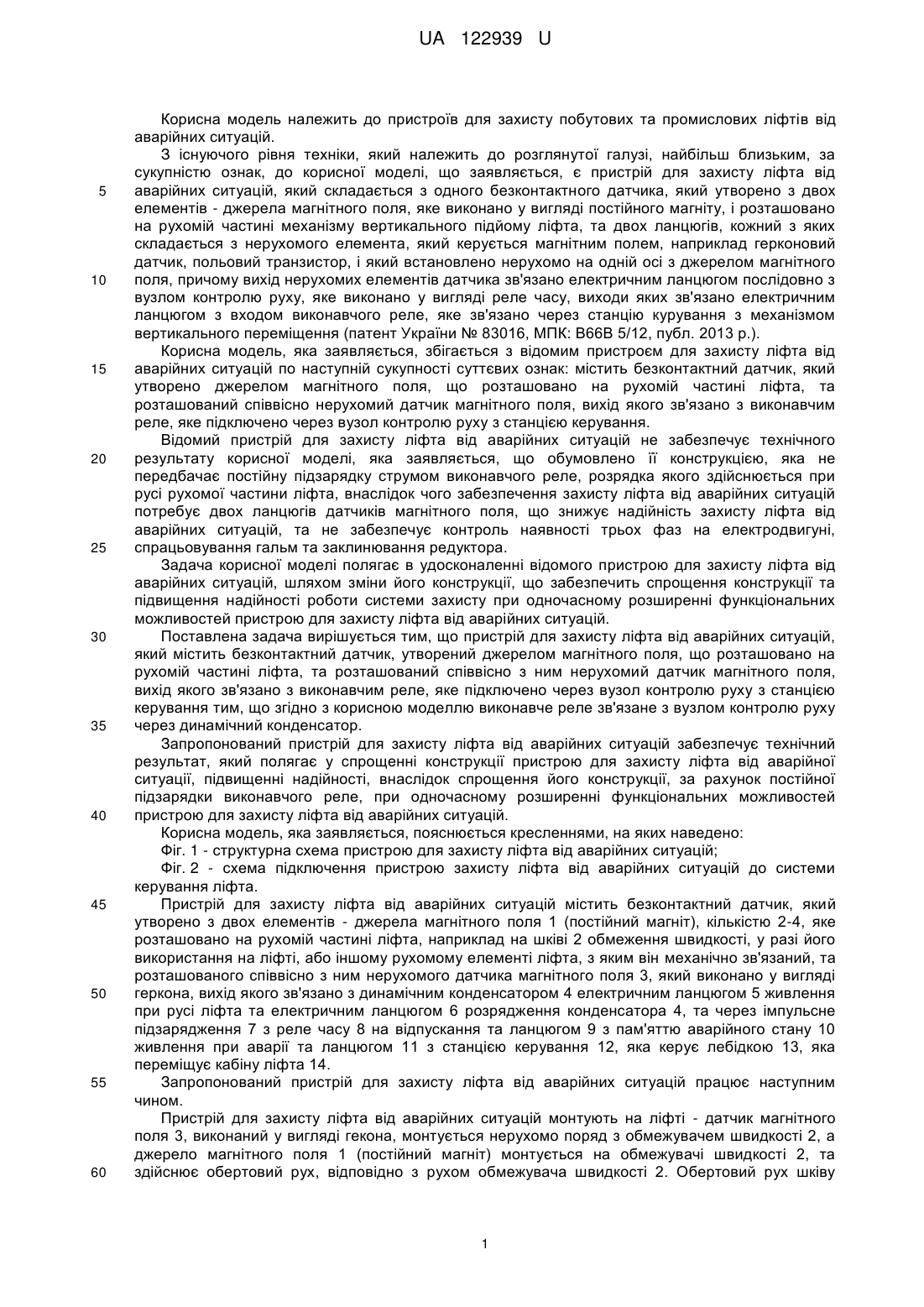

Реферат: Пристрій для захисту ліфта від аварійних ситуацій містить безконтактний датчик, утворений джерелом магнітного поля, що розташовано на рухомої частині ліфта, та розташований співвісно з ним нерухомий датчик магнітного поля, вихід якого зв'язаний з виконавчим реле, яке підключено через вузол контролю руху із станцією керування. Виконавче реле зв'язане з вузлом контролю руху через динамічний конденсатор. UA 122939 U (54) ПРИСТРІЙ ДЛЯ ЗАХИСТУ ЛІФТА ВІД АВАРІЙНИХ СИТУАЦІЙ UA 122939 U UA 122939 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для захисту побутових та промислових ліфтів від аварійних ситуацій. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, за сукупністю ознак, до корисної моделі, що заявляється, є пристрій для захисту ліфта від аварійних ситуацій, який складається з одного безконтактного датчика, який утворено з двох елементів - джерела магнітного поля, яке виконано у вигляді постійного магніту, і розташовано на рухомій частині механізму вертикального підйому ліфта, та двох ланцюгів, кожний з яких складається з нерухомого елемента, який керується магнітним полем, наприклад герконовий датчик, польовий транзистор, і який встановлено нерухомо на одній осі з джерелом магнітного поля, причому вихід нерухомих елементів датчика зв'язано електричним ланцюгом послідовно з вузлом контролю руху, яке виконано у вигляді реле часу, виходи яких зв'язано електричним ланцюгом з входом виконавчого реле, яке зв'язано через станцію курування з механізмом вертикального переміщення (патент України № 83016, МПК: В66В 5/12, публ. 2013 p.). Корисна модель, яка заявляється, збігається з відомим пристроєм для захисту ліфта від аварійних ситуацій по наступній сукупності суттєвих ознак: містить безконтактний датчик, який утворено джерелом магнітного поля, що розташовано на рухомій частині ліфта, та розташований співвісно нерухомий датчик магнітного поля, вихід якого зв'язано з виконавчим реле, яке підключено через вузол контролю руху з станцією керування. Відомий пристрій для захисту ліфта від аварійних ситуацій не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, яка не передбачає постійну підзарядку струмом виконавчого реле, розрядка якого здійснюється при русі рухомої частини ліфта, внаслідок чого забезпечення захисту ліфта від аварійних ситуацій потребує двох ланцюгів датчиків магнітного поля, що знижує надійність захисту ліфта від аварійних ситуацій, та не забезпечує контроль наявності трьох фаз на електродвигуні, спрацьовування гальм та заклинювання редуктора. Задача корисної моделі полягає в удосконаленні відомого пристрою для захисту ліфта від аварійних ситуацій, шляхом зміни його конструкції, що забезпечить спрощення конструкції та підвищення надійності роботи системи захисту при одночасному розширенні функціональних можливостей пристрою для захисту ліфта від аварійних ситуацій. Поставлена задача вирішується тим, що пристрій для захисту ліфта від аварійних ситуацій, який містить безконтактний датчик, утворений джерелом магнітного поля, що розташовано на рухомій частині ліфта, та розташований співвісно з ним нерухомий датчик магнітного поля, вихід якого зв'язано з виконавчим реле, яке підключено через вузол контролю руху з станцією керування тим, що згідно з корисною моделлю виконавче реле зв'язане з вузлом контролю руху через динамічний конденсатор. Запропонований пристрій для захисту ліфта від аварійних ситуацій забезпечує технічний результат, який полягає у спрощенні конструкції пристрою для захисту ліфта від аварійної ситуації, підвищенні надійності, внаслідок спрощення його конструкції, за рахунок постійної підзарядки виконавчого реле, при одночасному розширенні функціональних можливостей пристрою для захисту ліфта від аварійних ситуацій. Корисна модель, яка заявляється, пояснюється кресленнями, на яких наведено: Фіг. 1 - структурна схема пристрою для захисту ліфта від аварійних ситуацій; Фіг. 2 - схема підключення пристрою захисту ліфта від аварійних ситуацій до системи керування ліфта. Пристрій для захисту ліфта від аварійних ситуацій містить безконтактний датчик, який утворено з двох елементів - джерела магнітного поля 1 (постійний магніт), кількістю 2-4, яке розташовано на рухомій частині ліфта, наприклад на шківі 2 обмеження швидкості, у разі його використання на ліфті, або іншому рухомому елементі ліфта, з яким він механічно зв'язаний, та розташованого співвісно зним нерухомого датчика магнітного поля 3, який виконано у вигляді геркона, вихід якого зв'язано з динамічним конденсатором 4 електричним ланцюгом 5 живлення при русі ліфта та електричним ланцюгом 6 розрядження конденсатора 4, та через імпульсне підзарядження 7 з реле часу 8 на відпускання та ланцюгом 9 з пам'яттю аварійного стану 10 живлення при аварії та ланцюгом 11 з станцією керування 12, яка керує лебідкою 13, яка переміщує кабіну ліфта 14. Запропонований пристрій для захисту ліфта від аварійних ситуацій працює наступним чином. Пристрій для захисту ліфта від аварійних ситуацій монтують на ліфті - датчик магнітного поля 3, виконаний у вигляді гекона, монтується нерухомо поряд з обмежувачем швидкості 2, а джерело магнітного поля 1 (постійний магніт) монтується на обмежувачі швидкості 2, та здійснює обертовий рух, відповідно з рухом обмежувача швидкості 2. Обертовий рух шківу 1 UA 122939 U 5 10 15 обмежувача швидкості 2, з розташованим на ньому джерелом магнітного поля 1, послідовно переключає датчик магнітного поля 3 з переключаючим контактом ланцюга 5 та 6, що забезпечує живлення реле часу 8 через послідовно включений конденсатор динамічного розрядження 4. При відсутності обертового руху обмежувача швидкості або послідовно вимкнений динамічний конденсатор 4 здійснює зарядження, струм через нього знизиться до нуля, та реле часу 8 відключаються, або конденсатор динамічного розрядження 4 зашунтовано для розряду та відімкнуто від реле часу 8, яке розрядиться, не отримавши живлення, і реле часу 8 також відімкнеться. Внаслідок цього вмикається реле виконавчого механізму, або фіксація реле станцією керування ліфтом 12, яке відповідальне за відстежуванням руху, у замкнутому стані. Реле часу 8 при цьому розмикає ланцюг безпеки ліфта та переводить систему у режим чекання обслуговуючого персоналу для усунення причини збою. На ліфтах з номінальною швидкістю 0,71 м/с захист спрацьовує у проміжок 25-30 см при русі на великій швидкості та 0,2-0,4 с при відсутності руху. Правильність настройки провіряється видаленням одного з магнітів 1 з обмежувача швидкості 2: на великій швидкості руху захист не спрацьовує, а при переході на малу швидкість ланцюг безпеки розривається. Таким чином, у запропонованому пристрої для захисту ліфта від аварійних ситуацій захист складається з одного реле часу 8, а елементом пам'яті виступає реле станції керування 12, яке відповідає за стеженням руху, або додаткового виконавчого реле. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для захисту ліфта від аварійних ситуацій, що містить безконтактний датчик, утворений джерелом магнітного поля, що розташовано на рухомій частині ліфта, та розташований співвісно з ним нерухомий датчик магнітного поля, вихід якого зв'язаний з виконавчим реле, яке підключено через вузол контролю руху із станцією керування, який відрізняється тим, що виконавче реле зв'язане з вузлом контролю руху через динамічний конденсатор. 2 UA 122939 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
