Вібраційний грохот

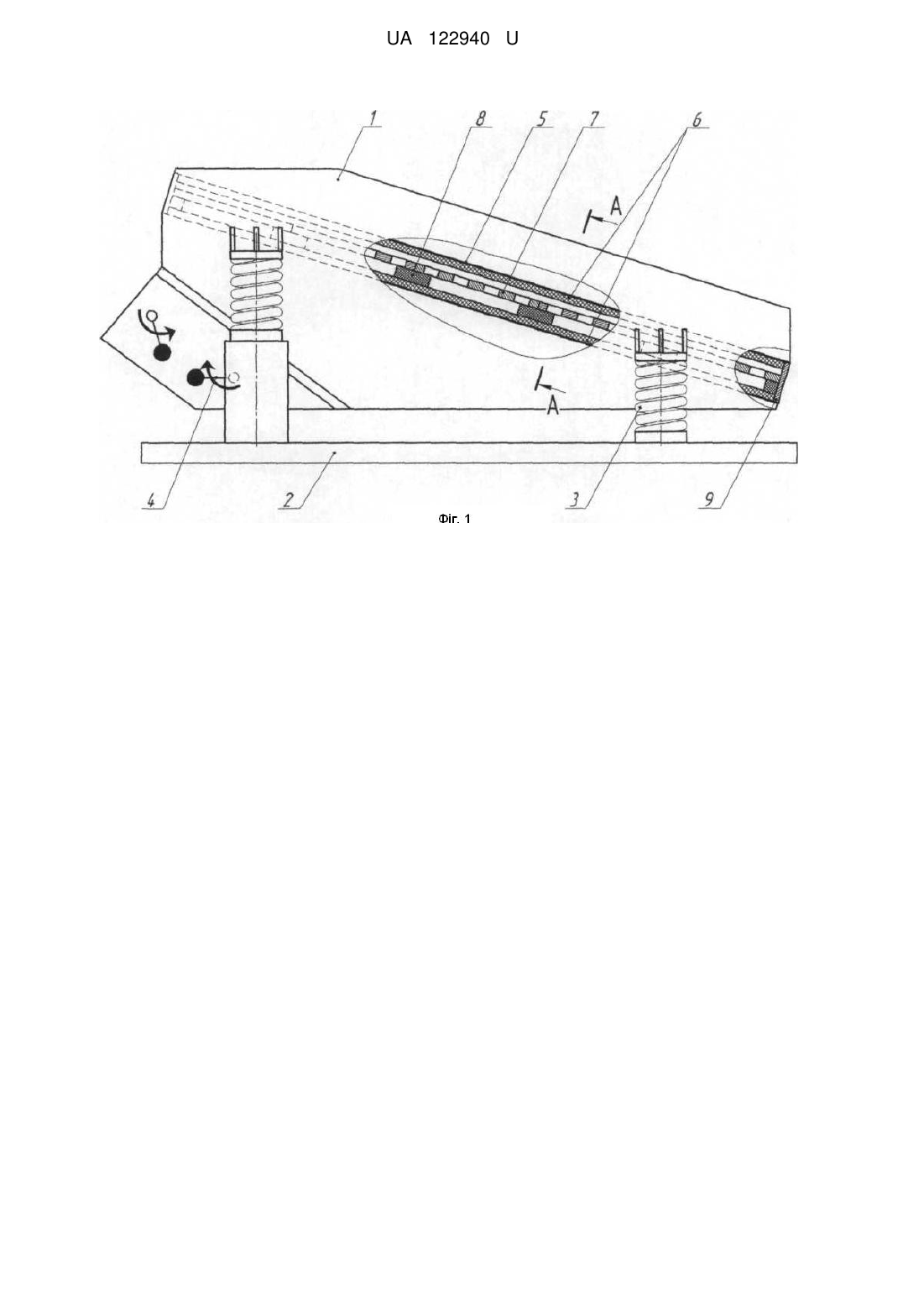

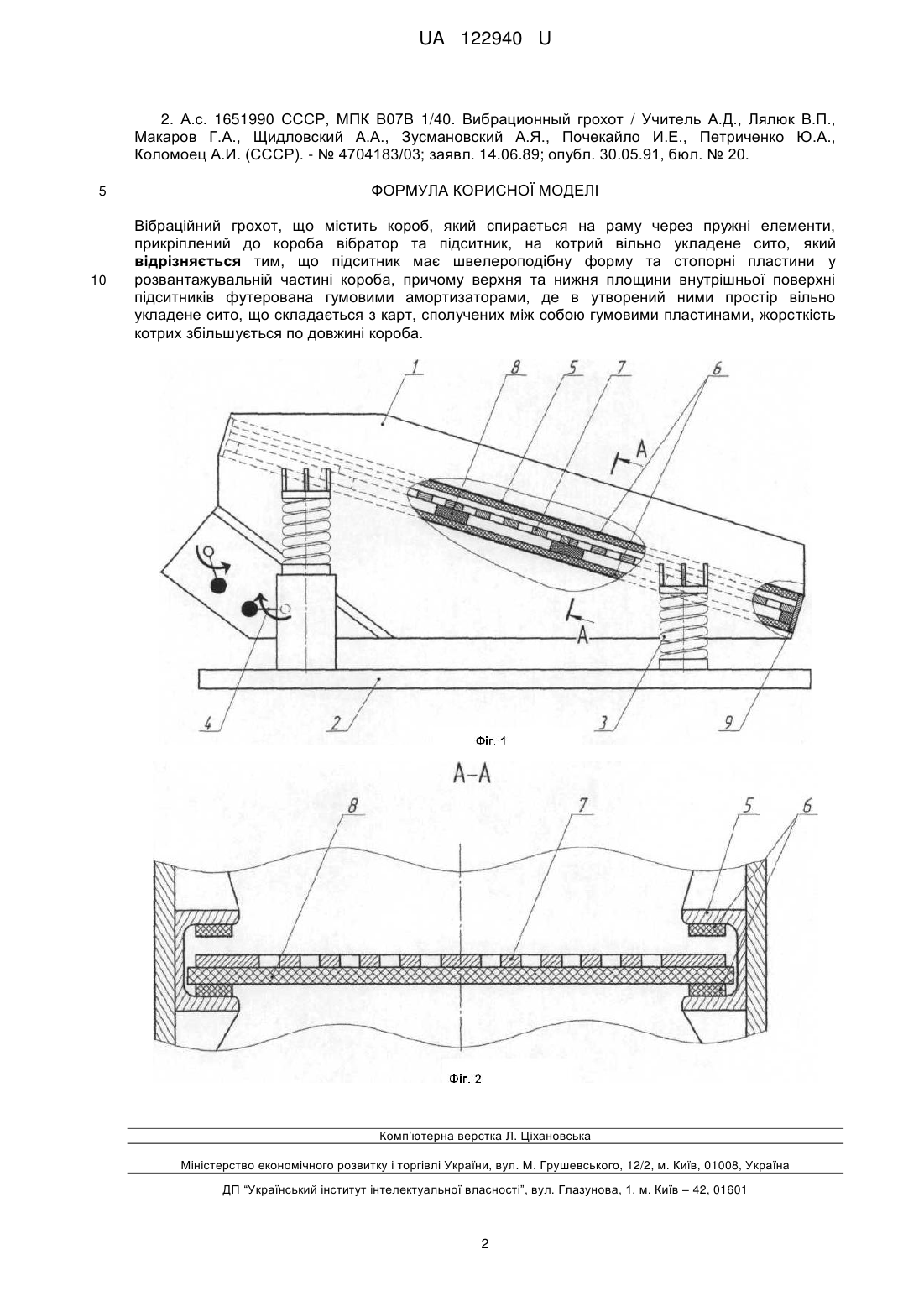

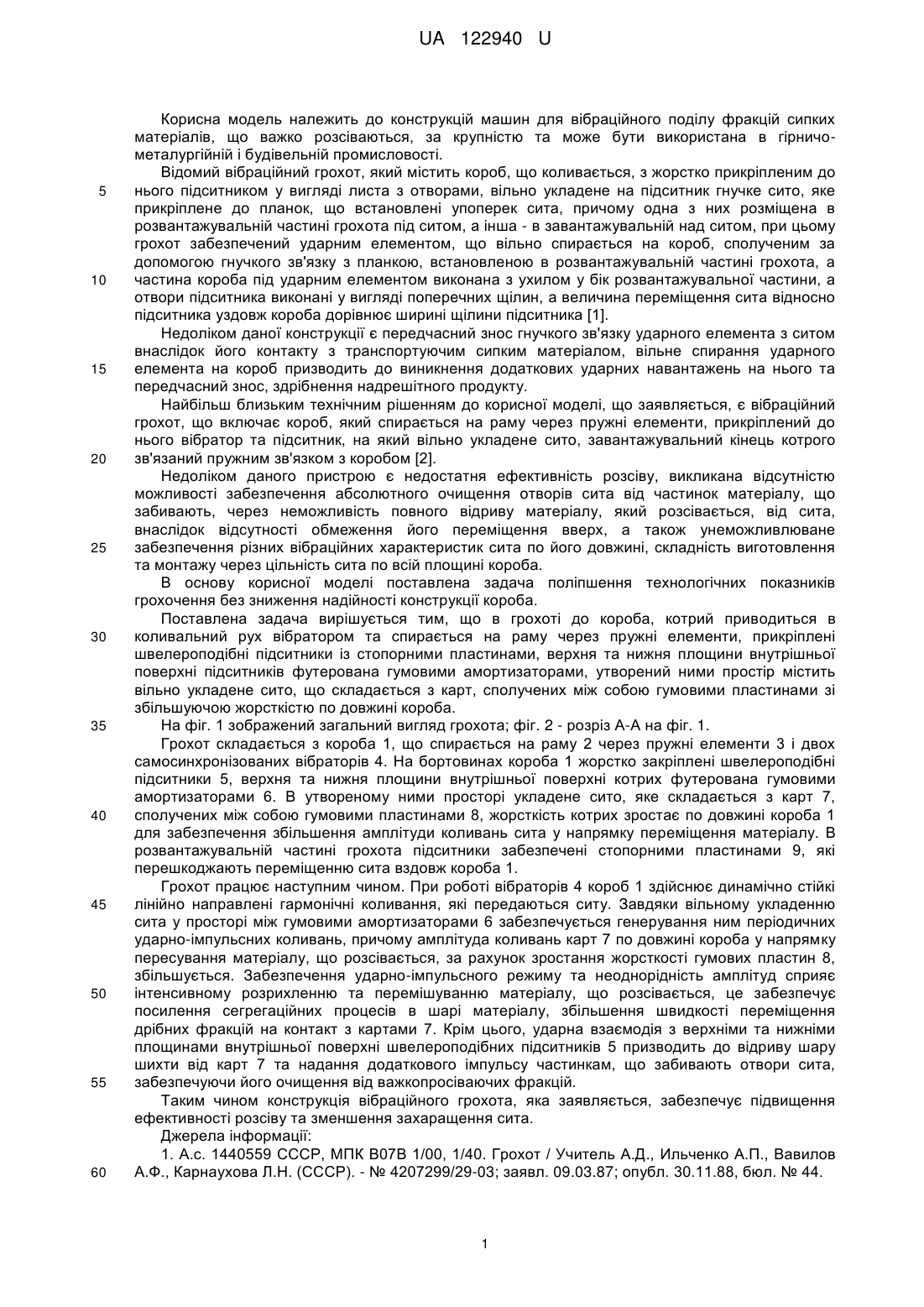

Реферат: Вібраційний грохот містить короб, який спирається на раму через пружні елементи, прикріплений до короба вібратор та підситник, на котрий вільно укладене сито. При цьому підситник має швелероподібну форму та стопорні пластини у розвантажувальній частині короба. Верхня та нижня площини внутрішньої поверхні підситників футерована гумовими амортизаторами, де в утворений ними простір вільно укладене сито, що складається з карт, сполучених між собою гумовими пластинами, жорсткість котрих збільшується по довжині короба. UA 122940 U (12) UA 122940 U UA 122940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій машин для вібраційного поділу фракцій сипких матеріалів, що важко розсіваються, за крупністю та може бути використана в гірничометалургійній і будівельній промисловості. Відомий вібраційний грохот, який містить короб, що коливається, з жорстко прикріпленим до нього підситником у вигляді листа з отворами, вільно укладене на підситник гнучке сито, яке прикріплене до планок, що встановлені упоперек сита, причому одна з них розміщена в розвантажувальній частині грохота під ситом, а інша - в завантажувальній над ситом, при цьому грохот забезпечений ударним елементом, що вільно спирається на короб, сполученим за допомогою гнучкого зв'язку з планкою, встановленою в розвантажувальній частині грохота, а частина короба під ударним елементом виконана з ухилом у бік розвантажувальної частини, а отвори підситника виконані у вигляді поперечних щілин, а величина переміщення сита відносно підситника уздовж короба дорівнює ширині щілини підситника [1]. Недоліком даної конструкції є передчасний знос гнучкого зв'язку ударного елемента з ситом внаслідок його контакту з транспортуючим сипким матеріалом, вільне спирання ударного елемента на короб призводить до виникнення додаткових ударних навантажень на нього та передчасний знос, здрібнення надрешітного продукту. Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є вібраційний грохот, що включає короб, який спирається на раму через пружні елементи, прикріплений до нього вібратор та підситник, на який вільно укладене сито, завантажувальний кінець котрого зв'язаний пружним зв'язком з коробом [2]. Недоліком даного пристрою є недостатня ефективність розсіву, викликана відсутністю можливості забезпечення абсолютного очищення отворів сита від частинок матеріалу, що забивають, через неможливість повного відриву матеріалу, який розсівається, від сита, внаслідок відсутності обмеження його переміщення вверх, а також унеможливлюване забезпечення різних вібраційних характеристик сита по його довжині, складність виготовлення та монтажу через цільність сита по всій площині короба. В основу корисної моделі поставлена задача поліпшення технологічних показників грохочення без зниження надійності конструкції короба. Поставлена задача вирішується тим, що в грохоті до короба, котрий приводиться в коливальний рух вібратором та спирається на раму через пружні елементи, прикріплені швелероподібні підситники із стопорними пластинами, верхня та нижня площини внутрішньої поверхні підситників футерована гумовими амортизаторами, утворений ними простір містить вільно укладене сито, що складається з карт, сполучених між собою гумовими пластинами зі збільшуючою жорсткістю по довжині короба. На фіг. 1 зображений загальний вигляд грохота; фіг. 2 - розріз А-А на фіг. 1. Грохот складається з короба 1, що спирається на раму 2 через пружні елементи 3 і двох самосинхронізованих вібраторів 4. На бортовинах короба 1 жорстко закріплені швелероподібні підситники 5, верхня та нижня площини внутрішньої поверхні котрих футерована гумовими амортизаторами 6. В утвореному ними просторі укладене сито, яке складається з карт 7, сполучених між собою гумовими пластинами 8, жорсткість котрих зростає по довжині короба 1 для забезпечення збільшення амплітуди коливань сита у напрямку переміщення матеріалу. В розвантажувальній частині грохота підситники забезпечені стопорними пластинами 9, які перешкоджають переміщенню сита вздовж короба 1. Грохот працює наступним чином. При роботі вібраторів 4 короб 1 здійснює динамічно стійкі лінійно направлені гармонічні коливання, які передаються ситу. Завдяки вільному укладенню сита у просторі між гумовими амортизаторами 6 забезпечується генерування ним періодичних ударно-імпульсних коливань, причому амплітуда коливань карт 7 по довжині короба у напрямку пересування матеріалу, що розсівається, за рахунок зростання жорсткості гумових пластин 8, збільшується. Забезпечення ударно-імпульсного режиму та неоднорідність амплітуд сприяє інтенсивному розрихленню та перемішуванню матеріалу, що розсівається, це забезпечує посилення сегрегаційних процесів в шарі матеріалу, збільшення швидкості переміщення дрібних фракцій на контакт з картами 7. Крім цього, ударна взаємодія з верхніми та нижніми площинами внутрішньої поверхні швелероподібних підситників 5 призводить до відриву шару шихти від карт 7 та надання додаткового імпульсу частинкам, що забивають отвори сита, забезпечуючи його очищення від важкопросіваючих фракцій. Таким чином конструкція вібраційного грохота, яка заявляється, забезпечує підвищення ефективності розсіву та зменшення захаращення сита. Джерела інформації: 1. А.с. 1440559 СССР, МПК В07В 1/00, 1/40. Грохот / Учитель А.Д., Ильченко А.П., Вавилов А.Ф., Карнаухова Л.Н. (СССР). - № 4207299/29-03; заявл. 09.03.87; опубл. 30.11.88, бюл. № 44. 1 UA 122940 U 2. А.с. 1651990 СССР, МПК В07В 1/40. Вибрационный грохот / Учитель А.Д., Лялюк В.П., Макаров Г.А., Щидловский А.А., Зусмановский А.Я., Почекайло И.Е., Петриченко Ю.А., Коломоец А.И. (СССР). - № 4704183/03; заявл. 14.06.89; опубл. 30.05.91, бюл. № 20. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вібраційний грохот, що містить короб, який спирається на раму через пружні елементи, прикріплений до короба вібратор та підситник, на котрий вільно укладене сито, який відрізняється тим, що підситник має швелероподібну форму та стопорні пластини у розвантажувальній частині короба, причому верхня та нижня площини внутрішньої поверхні підситників футерована гумовими амортизаторами, де в утворений ними простір вільно укладене сито, що складається з карт, сполучених між собою гумовими пластинами, жорсткість котрих збільшується по довжині короба. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
