Пожежний монітор
Номер патенту: 122938
Опубліковано: 25.01.2018
Автори: Саламов Джавід Октай, Тищенко Євген Олександрович, Басманов Олексій Євгенович, Абрамов Юрій Олексійович
Формула / Реферат

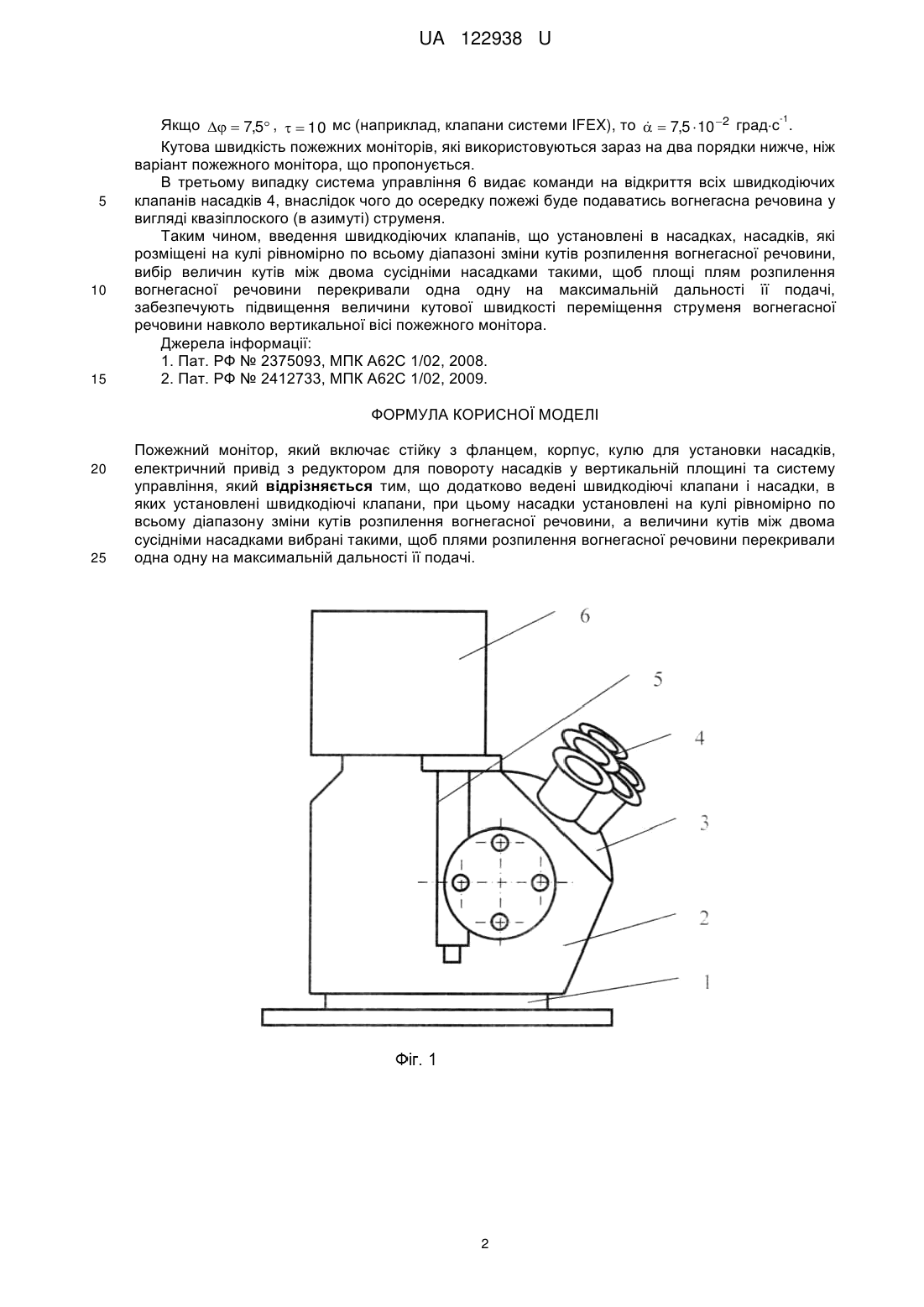

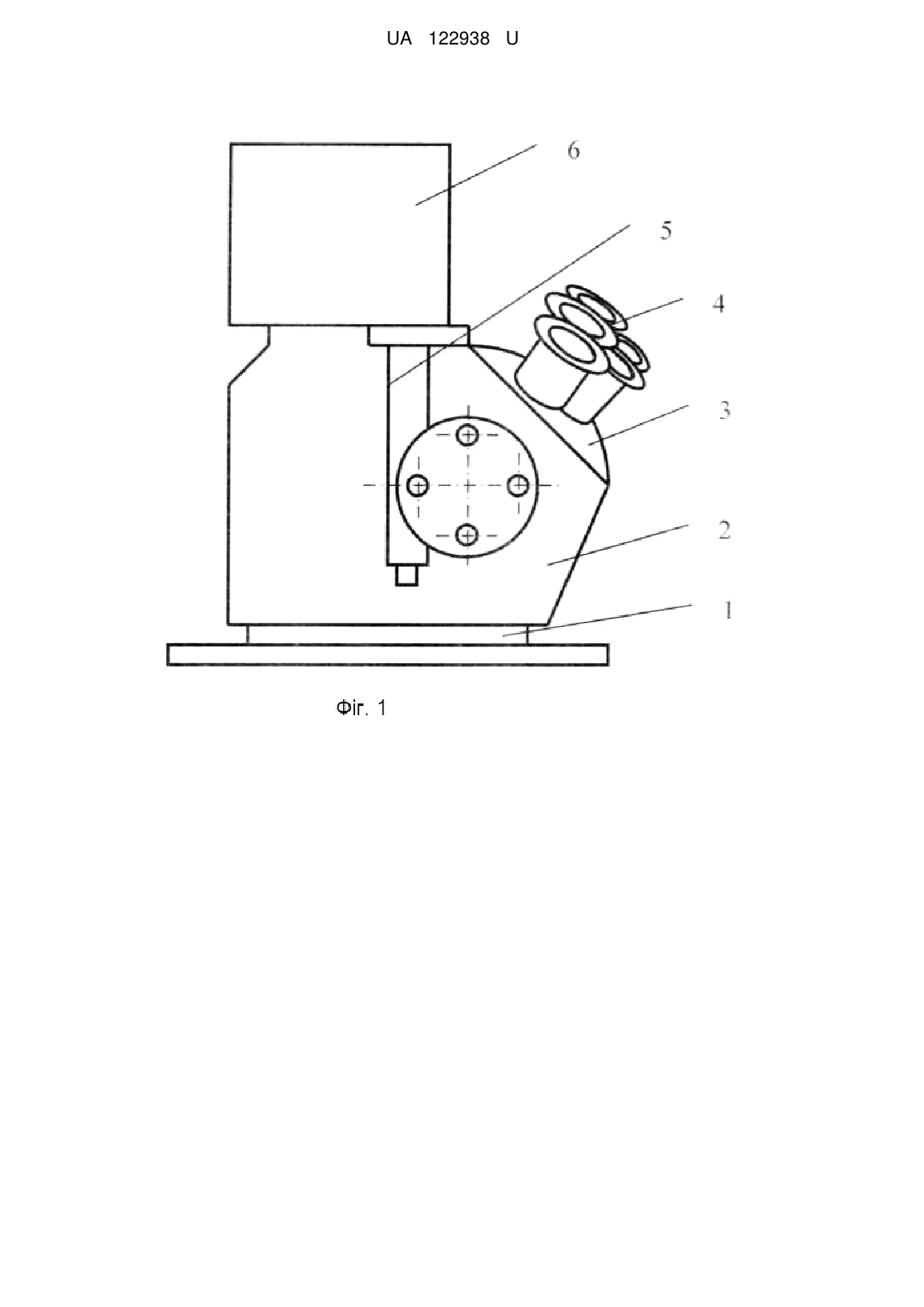

Пожежний монітор, який включає стійку з фланцем, корпус, кулю для установки насадків, електричний привід з редуктором для повороту насадків у вертикальній площині та систему управління, який відрізняється тим, що додатково ведені швидкодіючі клапани і насадки, в яких установлені швидкодіючі клапани, при цьому насадки установлені на кулі рівномірно по всьому діапазону зміни кутів розпилення вогнегасної речовини, а величини кутів між двома сусідніми насадками вибрані такими, щоб плями розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі.
Текст

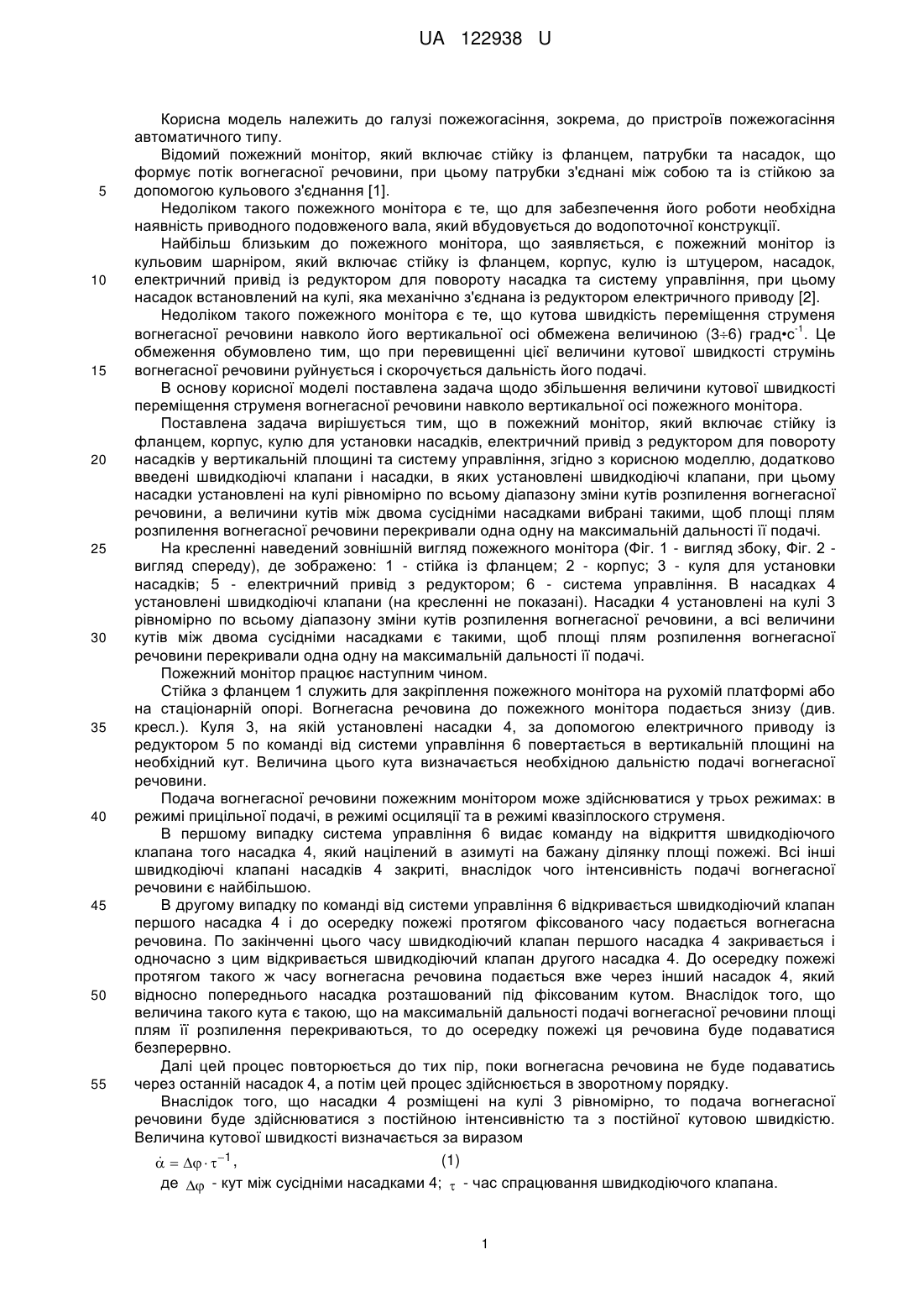

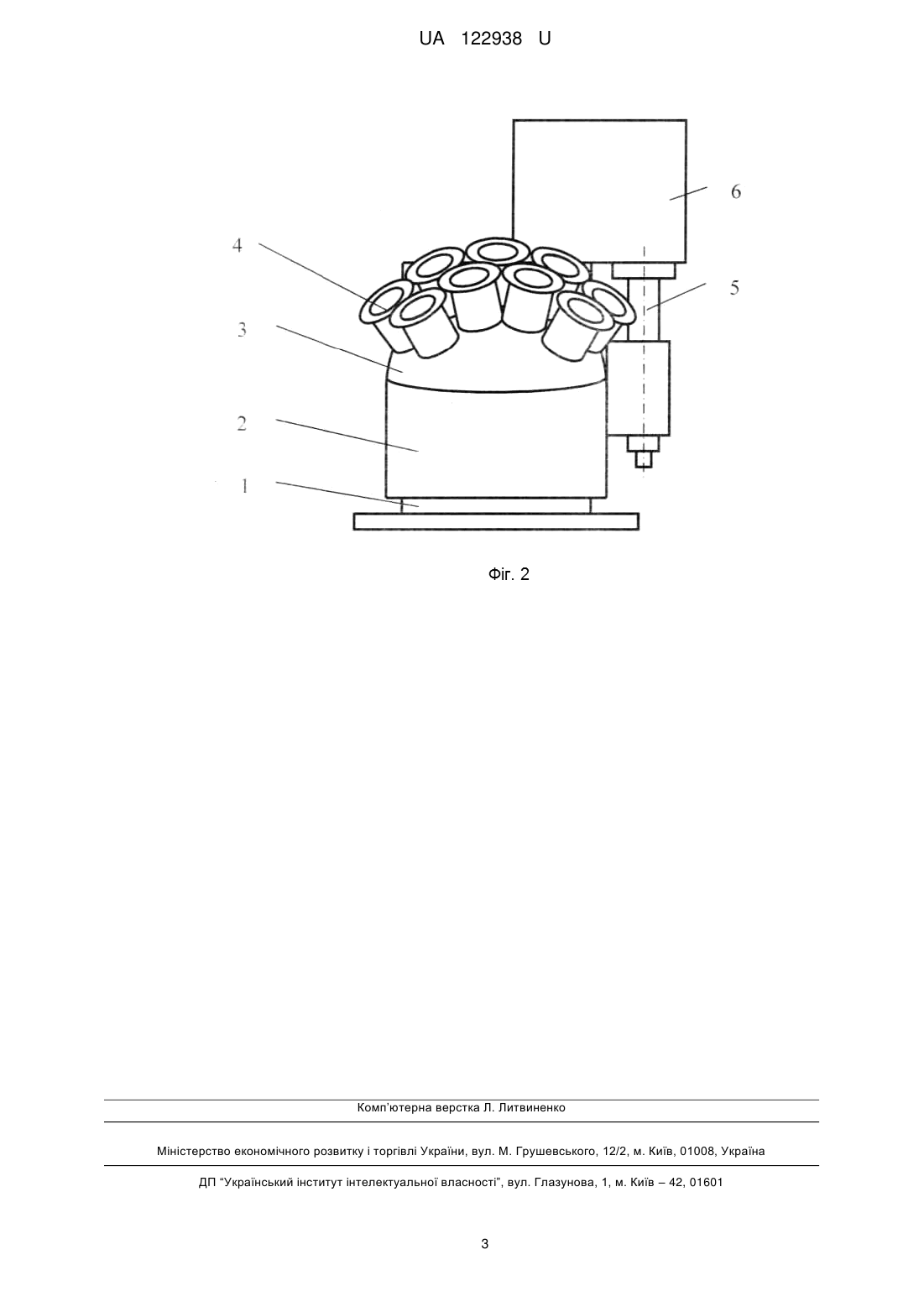

Реферат: Пожежний монітор включає стійку з фланцем, корпус, кулю для установки насадків, електричний привід з редуктором для повороту насадків у вертикальній площині та систему управління. Додатково ведені швидкодіючі клапани і насадки, в яких установлені швидкодіючі клапани. При цьому насадки установлені на кулі рівномірно по всьому діапазону зміни кутів розпилення вогнегасної речовини, а величини кутів між двома сусідніми насадками вибрані такими, щоб плями розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі. UA 122938 U (54) ПОЖЕЖНИЙ МОНІТОР UA 122938 U UA 122938 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі пожежогасіння, зокрема, до пристроїв пожежогасіння автоматичного типу. Відомий пожежний монітор, який включає стійку із фланцем, патрубки та насадок, що формує потік вогнегасної речовини, при цьому патрубки з'єднані між собою та із стійкою за допомогою кульового з'єднання [1]. Недоліком такого пожежного монітора є те, що для забезпечення його роботи необхідна наявність приводного подовженого вала, який вбудовується до водопоточної конструкції. Найбільш близьким до пожежного монітора, що заявляється, є пожежний монітор із кульовим шарніром, який включає стійку із фланцем, корпус, кулю із штуцером, насадок, електричний привід із редуктором для повороту насадка та систему управління, при цьому насадок встановлений на кулі, яка механічно з'єднана із редуктором електричного приводу [2]. Недоліком такого пожежного монітора є те, що кутова швидкість переміщення струменя -1 вогнегасної речовини навколо його вертикальної осі обмежена величиною (36) град•с . Це обмеження обумовлено тим, що при перевищенні цієї величини кутової швидкості струмінь вогнегасної речовини руйнується і скорочується дальність його подачі. В основу корисної моделі поставлена задача щодо збільшення величини кутової швидкості переміщення струменя вогнегасної речовини навколо вертикальної осі пожежного монітора. Поставлена задача вирішується тим, що в пожежний монітор, який включає стійку із фланцем, корпус, кулю для установки насадків, електричний привід з редуктором для повороту насадків у вертикальній площині та систему управління, згідно з корисною моделлю, додатково введені швидкодіючі клапани і насадки, в яких установлені швидкодіючі клапани, при цьому насадки установлені на кулі рівномірно по всьому діапазону зміни кутів розпилення вогнегасної речовини, а величини кутів між двома сусідніми насадками вибрані такими, щоб площі плям розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі. На кресленні наведений зовнішній вигляд пожежного монітора (Фіг. 1 - вигляд збоку, Фіг. 2 вигляд спереду), де зображено: 1 - стійка із фланцем; 2 - корпус; 3 - куля для установки насадків; 5 - електричний привід з редуктором; 6 - система управління. В насадках 4 установлені швидкодіючі клапани (на кресленні не показані). Насадки 4 установлені на кулі 3 рівномірно по всьому діапазону зміни кутів розпилення вогнегасної речовини, а всі величини кутів між двома сусідніми насадками є такими, щоб площі плям розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі. Пожежний монітор працює наступним чином. Стійка з фланцем 1 служить для закріплення пожежного монітора на рухомій платформі або на стаціонарній опорі. Вогнегасна речовина до пожежного монітора подається знизу (див. кресл.). Куля 3, на якій установлені насадки 4, за допомогою електричного приводу із редуктором 5 по команді від системи управління 6 повертається в вертикальній площині на необхідний кут. Величина цього кута визначається необхідною дальністю подачі вогнегасної речовини. Подача вогнегасної речовини пожежним монітором може здійснюватися у трьох режимах: в режимі прицільної подачі, в режимі осциляції та в режимі квазіплоского струменя. В першому випадку система управління 6 видає команду на відкриття швидкодіючого клапана того насадка 4, який націлений в азимуті на бажану ділянку площі пожежі. Всі інші швидкодіючі клапані насадків 4 закриті, внаслідок чого інтенсивність подачі вогнегасної речовини є найбільшою. В другому випадку по команді від системи управління 6 відкривається швидкодіючий клапан першого насадка 4 і до осередку пожежі протягом фіксованого часу подається вогнегасна речовина. По закінченні цього часу швидкодіючий клапан першого насадка 4 закривається і одночасно з цим відкривається швидкодіючий клапан другого насадка 4. До осередку пожежі протягом такого ж часу вогнегасна речовина подається вже через інший насадок 4, який відносно попереднього насадка розташований під фіксованим кутом. Внаслідок того, що величина такого кута є такою, що на максимальній дальності подачі вогнегасної речовини площі плям її розпилення перекриваються, то до осередку пожежі ця речовина буде подаватися безперервно. Далі цей процес повторюється до тих пір, поки вогнегасна речовина не буде подаватись через останній насадок 4, а потім цей процес здійснюється в зворотному порядку. Внаслідок того, що насадки 4 розміщені на кулі 3 рівномірно, то подача вогнегасної речовини буде здійснюватися з постійною інтенсивністю та з постійної кутовою швидкістю. Величина кутової швидкості визначається за виразом (1) 1 , де - кут між сусідніми насадками 4; - час спрацювання швидкодіючого клапана. 1 UA 122938 U Якщо 7,5 , 10 мс (наприклад, клапани системи IFEX), то 7,5 10 2 градс . Кутова швидкість пожежних моніторів, які використовуються зараз на два порядки нижче, ніж варіант пожежного монітора, що пропонується. В третьому випадку система управління 6 видає команди на відкриття всіх швидкодіючих клапанів насадків 4, внаслідок чого до осередку пожежі буде подаватись вогнегасна речовина у вигляді квазіплоского (в азимуті) струменя. Таким чином, введення швидкодіючих клапанів, що установлені в насадках, насадків, які розміщені на кулі рівномірно по всьому діапазоні зміни кутів розпилення вогнегасної речовини, вибір величин кутів між двома сусідніми насадками такими, щоб площі плям розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі, забезпечують підвищення величини кутової швидкості переміщення струменя вогнегасної речовини навколо вертикальної вісі пожежного монітора. Джерела інформації: 1. Пат. РФ № 2375093, МПК А62С 1/02, 2008. 2. Пат. РФ № 2412733, МПК А62С 1/02, 2009. -1 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пожежний монітор, який включає стійку з фланцем, корпус, кулю для установки насадків, електричний привід з редуктором для повороту насадків у вертикальній площині та систему управління, який відрізняється тим, що додатково ведені швидкодіючі клапани і насадки, в яких установлені швидкодіючі клапани, при цьому насадки установлені на кулі рівномірно по всьому діапазону зміни кутів розпилення вогнегасної речовини, а величини кутів між двома сусідніми насадками вибрані такими, щоб плями розпилення вогнегасної речовини перекривали одна одну на максимальній дальності її подачі. 2 UA 122938 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A62C 31/00, A62C 2/00
