Верміферма для розмноження черв’яка та отримання біогумусу

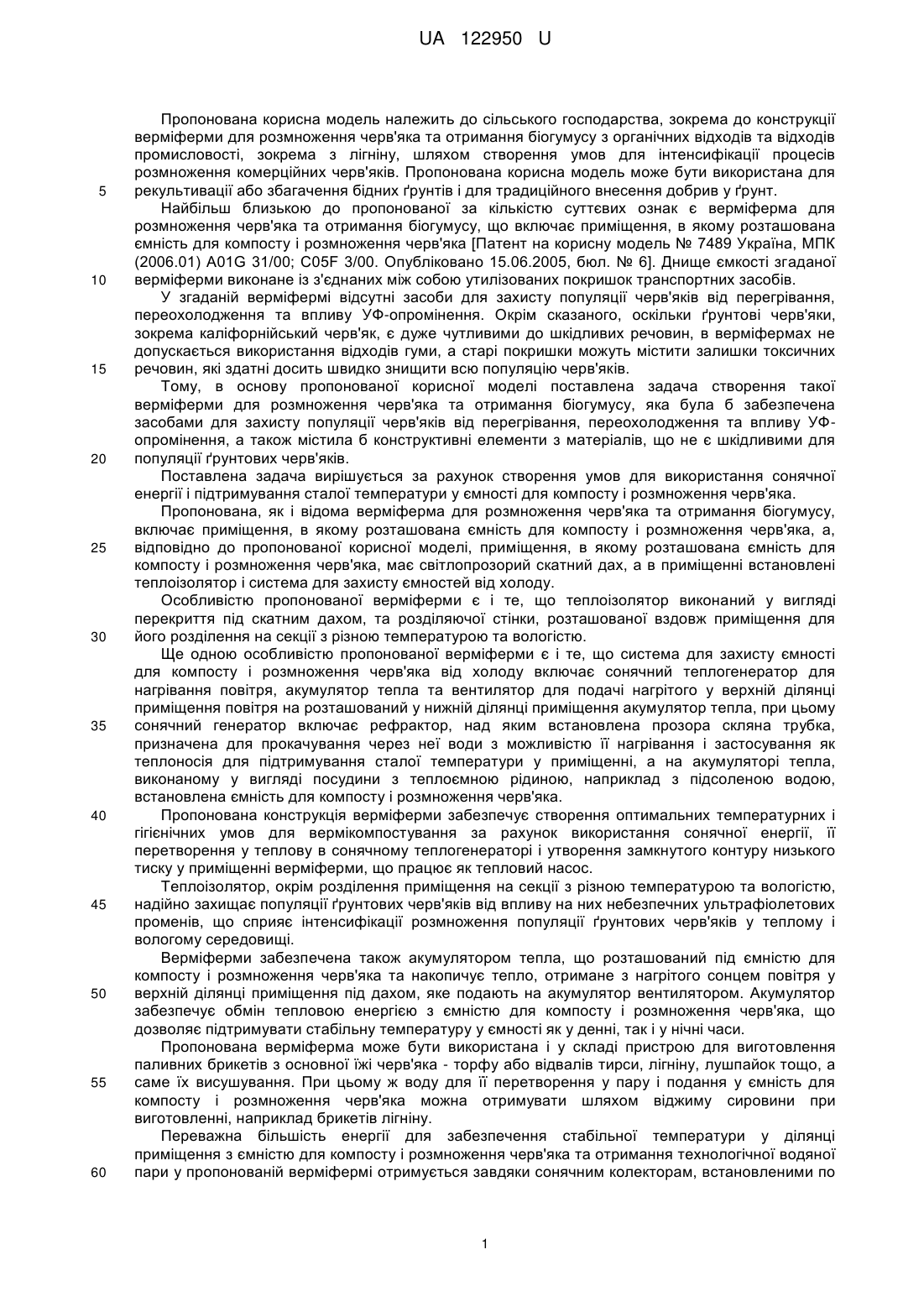

Реферат: Верміферма для розмноження черв'яка та отримання біогумусу включає приміщення, в якому розташована ємність для компосту і розмноження черв'яка. Приміщення, в якому розташована ємність для компосту і розмноження черв'яка, має світлопрозорий скатний дах, а в приміщенні встановлені теплоізолятор і система для захисту ємності від холоду. UA 122950 U (12) UA 122950 U UA 122950 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до сільського господарства, зокрема до конструкції верміферми для розмноження черв'яка та отримання біогумусу з органічних відходів та відходів промисловості, зокрема з лігніну, шляхом створення умов для інтенсифікації процесів розмноження комерційних черв'яків. Пропонована корисна модель може бути використана для рекультивації або збагачення бідних ґрунтів і для традиційного внесення добрив у ґрунт. Найбільш близькою до пропонованої за кількістю суттєвих ознак є верміферма для розмноження черв'яка та отримання біогумусу, що включає приміщення, в якому розташована ємність для компосту і розмноження черв'яка [Патент на корисну модель № 7489 Україна, МПК (2006.01) A01G 31/00; C05F 3/00. Опубліковано 15.06.2005, бюл. № 6]. Днище ємкості згаданої верміферми виконане із з'єднаних між собою утилізованих покришок транспортних засобів. У згаданій верміфермі відсутні засоби для захисту популяції черв'яків від перегрівання, переохолодження та впливу УФ-опромінення. Окрім сказаного, оскільки ґрунтові черв'яки, зокрема каліфорнійський черв'як, є дуже чутливими до шкідливих речовин, в верміфермах не допускається використання відходів гуми, а старі покришки можуть містити залишки токсичних речовин, які здатні досить швидко знищити всю популяцію черв'яків. Тому, в основу пропонованої корисної моделі поставлена задача створення такої верміферми для розмноження черв'яка та отримання біогумусу, яка була б забезпечена засобами для захисту популяції черв'яків від перегрівання, переохолодження та впливу УФопромінення, а також містила б конструктивні елементи з матеріалів, що не є шкідливими для популяції ґрунтових черв'яків. Поставлена задача вирішується за рахунок створення умов для використання сонячної енергії і підтримування сталої температури у ємності для компосту і розмноження черв'яка. Пропонована, як і відома верміферма для розмноження черв'яка та отримання біогумусу, включає приміщення, в якому розташована ємність для компосту і розмноження черв'яка, а, відповідно до пропонованої корисної моделі, приміщення, в якому розташована ємність для компосту і розмноження черв'яка, має світлопрозорий скатний дах, а в приміщенні встановлені теплоізолятор і система для захисту ємностей від холоду. Особливістю пропонованої верміферми є і те, що теплоізолятор виконаний у вигляді перекриття під скатним дахом, та розділяючої стінки, розташованої вздовж приміщення для його розділення на секції з різною температурою та вологістю. Ще одною особливістю пропонованої верміферми є і те, що система для захисту ємності для компосту і розмноження черв'яка від холоду включає сонячний теплогенератор для нагрівання повітря, акумулятор тепла та вентилятор для подачі нагрітого у верхній ділянці приміщення повітря на розташований у нижній ділянці приміщення акумулятор тепла, при цьому сонячний генератор включає рефрактор, над яким встановлена прозора скляна трубка, призначена для прокачування через неї води з можливістю її нагрівання і застосування як теплоносія для підтримування сталої температури у приміщенні, а на акумуляторі тепла, виконаному у вигляді посудини з теплоємною рідиною, наприклад з підсоленою водою, встановлена ємність для компосту і розмноження черв'яка. Пропонована конструкція верміферми забезпечує створення оптимальних температурних і гігієнічних умов для вермікомпостування за рахунок використання сонячної енергії, її перетворення у теплову в сонячному теплогенераторі і утворення замкнутого контуру низького тиску у приміщенні верміферми, що працює як тепловий насос. Теплоізолятор, окрім розділення приміщення на секції з різною температурою та вологістю, надійно захищає популяції ґрунтових черв'яків від впливу на них небезпечних ультрафіолетових променів, що сприяє інтенсифікації розмноження популяції ґрунтових черв'яків у теплому і вологому середовищі. Верміферми забезпечена також акумулятором тепла, що розташований під ємністю для компосту і розмноження черв'яка та накопичує тепло, отримане з нагрітого сонцем повітря у верхній ділянці приміщення під дахом, яке подають на акумулятор вентилятором. Акумулятор забезпечує обмін тепловою енергією з ємністю для компосту і розмноження черв'яка, що дозволяє підтримувати стабільну температуру у ємності як у денні, так і у нічні часи. Пропонована верміферма може бути використана і у складі пристрою для виготовлення паливних брикетів з основної їжі черв'яка - торфу або відвалів тирси, лігніну, лушпайок тощо, а саме їх висушування. При цьому ж воду для її перетворення у пару і подання у ємність для компосту і розмноження черв'яка можна отримувати шляхом віджиму сировини при виготовленні, наприклад брикетів лігніну. Переважна більшість енергії для забезпечення стабільної температури у ділянці приміщення з ємністю для компосту і розмноження черв'яка та отримання технологічної водяної пари у пропонованій верміфермі отримується завдяки сонячним колекторам, встановленими по 1 UA 122950 U 5 10 15 20 25 30 35 40 45 50 всій поверхні приміщення верміферми, яке, по суті, є об'ємним акумулятором сонячної енергії у вигляді замкнутого контуру низького тиску, що працює, як тепловий насос. Суть пропонованої корисної моделі пояснюється схематичним кресленням. Пропонована верміферма для розмноження черв'яка та отримання біогумусу включає приміщення 1, побудоване у вигляді металевого каркаса /не показано/ з полікарбонтаним світлопрозорим односкатним дахом 2, теплоізолюючою боковою стінкою 3 і стелею 4. Ємність 5 для компосту і розмноження черв'яка використовується для виготовлення компосту в правій частині верміферми і для розмноження черв'яка в правій. У приміщенні 1 встановлені теплоізолятор і система для захисту ємності 5 від холоду. Теплоізолятор виконаний у вигляді перекриття 6 під односкатним дахом 2, та розділяючої стінки 7, розташованої вздовж приміщення 1. Розділяюча стінка 7 ділить приміщення 1 на секції з різною температурою та вологістю. Система для захисту ємності 5 від холоду включає сонячний теплогенератор для нагрівання повітря, акумулятор тепла 8 та вентилятори 9. Вентилятори 9 призначені для подання нагрітого у верхній ділянці приміщення 1 повітря на розташований у нижній ділянці приміщення 1 акумулятор тепла 8. Сонячний генератор включає рефрактор 10 з фольгованої мінеральної вати, над яким встановлена прозора скляна трубка 11, призначена для прокачування через неї за допомогою насоса /не показано/ води з можливістю її застосування як теплоносій для підтримування сталої температури у ділянці з ємністю 5 у приміщенні 1. На акумуляторі тепла 8, виконаному у вигляді посудини з теплоємною рідиною, наприклад з підсоленою водою, встановлена ємність 5 для компосту і розмноження черв'яка. При цьому матеріали, з яких виготовлені конструктивні елементи верміферми не є шкідливими для популяції ґрунтових черв'яків. Пропонована верміферма для розмноження черв'яка та отримання біогумусу працює так. У секції приміщення 1 між перекриттям 6 та розділяючою стінкою 7 повітря нагрівається під дією сонячних променів і вентилятором 9 подається у секцію з акумулятором тепла 8. Акумулятор тепла 8 віддає тепло ємності 5, заповненій органічними відходами, заселеними популяцією ґрунтових черв'яків. Сонячний генератор нагріває воду у скляній трубці 11, яка є теплоносієм для підтримування сталої температури у приміщенні 1. Вода у скляній трубці 11 під дією тепла перетворюється у пару, яка подається у ємність 5, де через гігроскопічність органічних відходів останні всмоктують воду, а розділяюча стінка 7 захищає ємність 5 від попадання на неї ультрафіолетових променів, створюючи у ємності 5 оптимальні умови щодо температури і вологості для інтенсивного розмноження популяції ґрунтових черв'яків у теплому і вологому середовищі і переробці органічних відходів у біогумус. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Верміферма для розмноження черв'яка та отримання біогумусу, що включає приміщення, в якому розташована ємність для компосту і розмноження черв'яка, яка відрізняється тим, що приміщення, в якому розташована ємність для компосту і розмноження черв'яка, має світлопрозорий скатний дах, а в приміщенні встановлені теплоізолятор і система для захисту ємності від холоду. 2. Верміферма за п. 1, яка відрізняється тим, що теплоізолятор виконаний у вигляді перекриття під скатним дахом та розділяючої стінки, розташованої вздовж приміщення для його розділення на секції з різною температурою та вологістю. 3. Верміферма за п. 1, яка відрізняється тим, що система для захисту ємності для компосту і розмноження черв'яка від холоду включає сонячний теплогенератор для нагрівання повітря, акумулятор тепла та вентилятор для подачі нагрітого у верхній секції приміщення повітря на розташованій у нижній секції приміщення акумулятор тепла, при цьому сонячний генератор включає рефрактор, над яким встановлена прозора скляна трубка, призначена для прокачування через неї води з можливістю її нагрівання і застосування як теплоносія для підтримування сталої температури у приміщенні, а на акумуляторі тепла, виконаному у вигляді посудини з теплоємною рідиною, наприклад з підсоленою водою, встановлена ємність для компосту і розмноження черв'яка. 2 UA 122950 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
