Оптоелектронний таймер
Номер патенту: 12520
Опубліковано: 15.02.2006
Автори: Кожем'яко Володимир Прокопович, Васильченко Владислав Георгійович, Мороз Ірина Віталіївна, Ходяков Євгеній Олександрович
Формула / Реферат
Оптоелектронний таймер, що містить генератор імпульсів, перший і другий логічні елементи І, перший і другий інвертори, три лічильники, який відрізняється тим, що в нього введені третій елемент І та третій інвертор, тригер, сім фотоприймачів, три регістри, при цьому вихід генератора опорної частоти з'єднаний з першим входом першого елемента І, вихід якого з'єднаний з першими входами другого і третього елементів І, вхід встановлення тригера є входом таймера, а вхід скидання з'єднаний з шиною "Скидання", другий вхід першого елемента І з'єднаний з прямим виходом тригера, виходи першого, другого і третього елементів І з'єднані відповідно з лічильними входами першого, другого і третього кільцевих лічильників, причому лічильники виконані кільцевими з оптичними входами, оптичні входи першого, другого і третього фотоприймачів відповідно з'єднані з першими оптичними виходами кільцевих лічильників, електричний вихід першого фотоприймача з'єднаний з електричним входом другого фотоприймача, електричний вихід якого з'єднаний з електричним входом третього фотоприймача, вихід якого є виходом таймера, оптичні входи четвертого і шостого фотоприймачів з'єднані відповідно з другими оптичними виходами першого і другого кільцевих лічильників, а оптичні входи п'ятого і сьомого фотоприймачів з'єднані з третіми оптичними виходами першого і другого кільцевих лічильників, електричний вихід четвертого фотоприймача з'єднаний з електричним виходом п'ятого фотоприймача і з другими входами другого і третього елементів І, електричний вихід шостого фотоприймача з'єднаний з електричним виходом сьомого фотоприймача і з третіми входами другого і третього елементів І, інформаційні виходи першого, другого і третього регістрів з'єднані з інформаційними входами відповідно першого, другого і третього кільцевих лічильників, вхід першого інвертора з'єднаний з входом скидання тригера, а вихід з'єднаний з електричними входами першого, четвертого, п'ятого, шостого і сьомого фотоприймачів, з входами скидання кільцевих лічильників і з першими входами регістрів, вхід другого інвертора з'єднаний з електричним виходом третього фотоприймача, а вихід з'єднаний з третім входом першого елемента І, вхід третього інвертора з'єднаний з шиною "Запис", а вихід з'єднаний з другими входами регістрів.
Текст

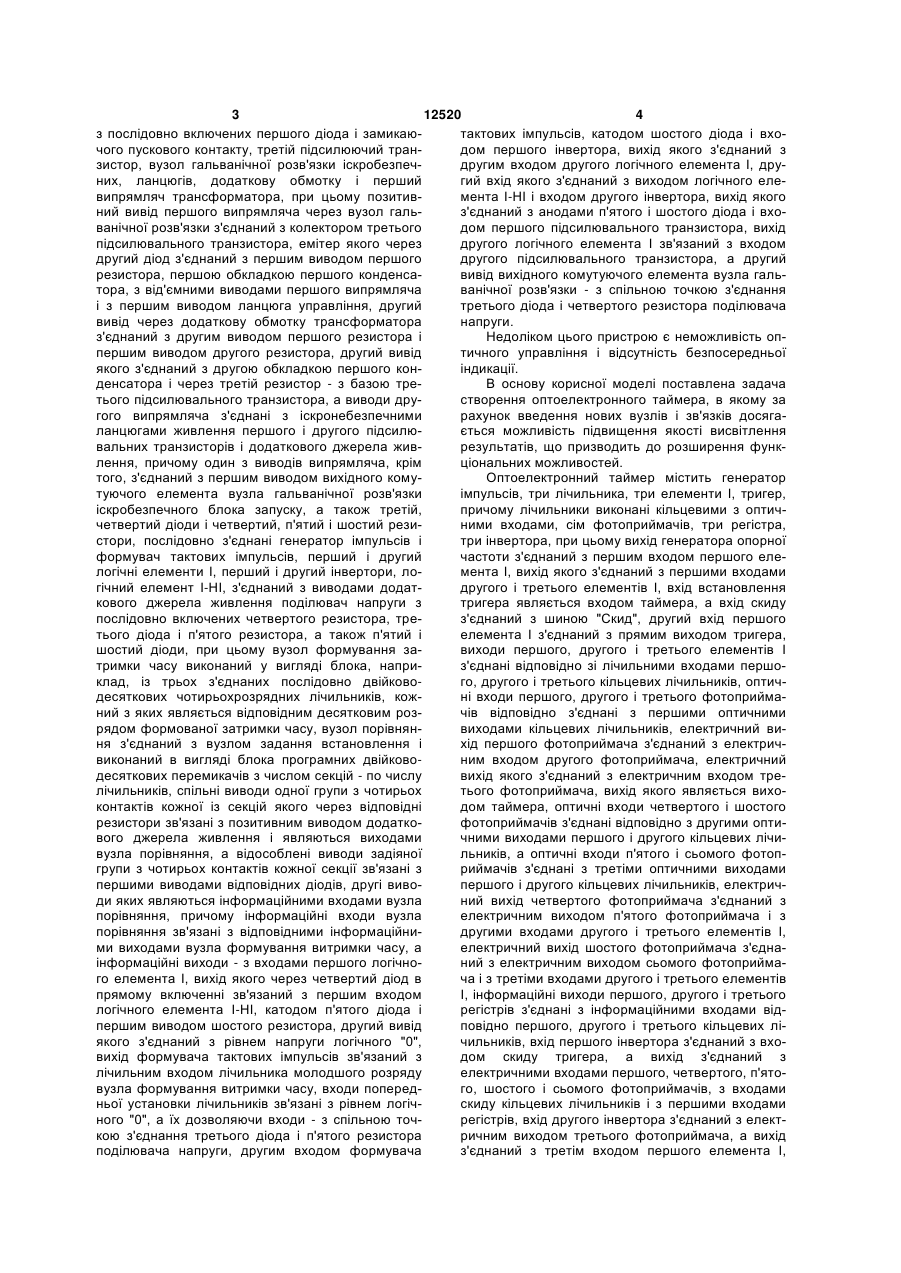

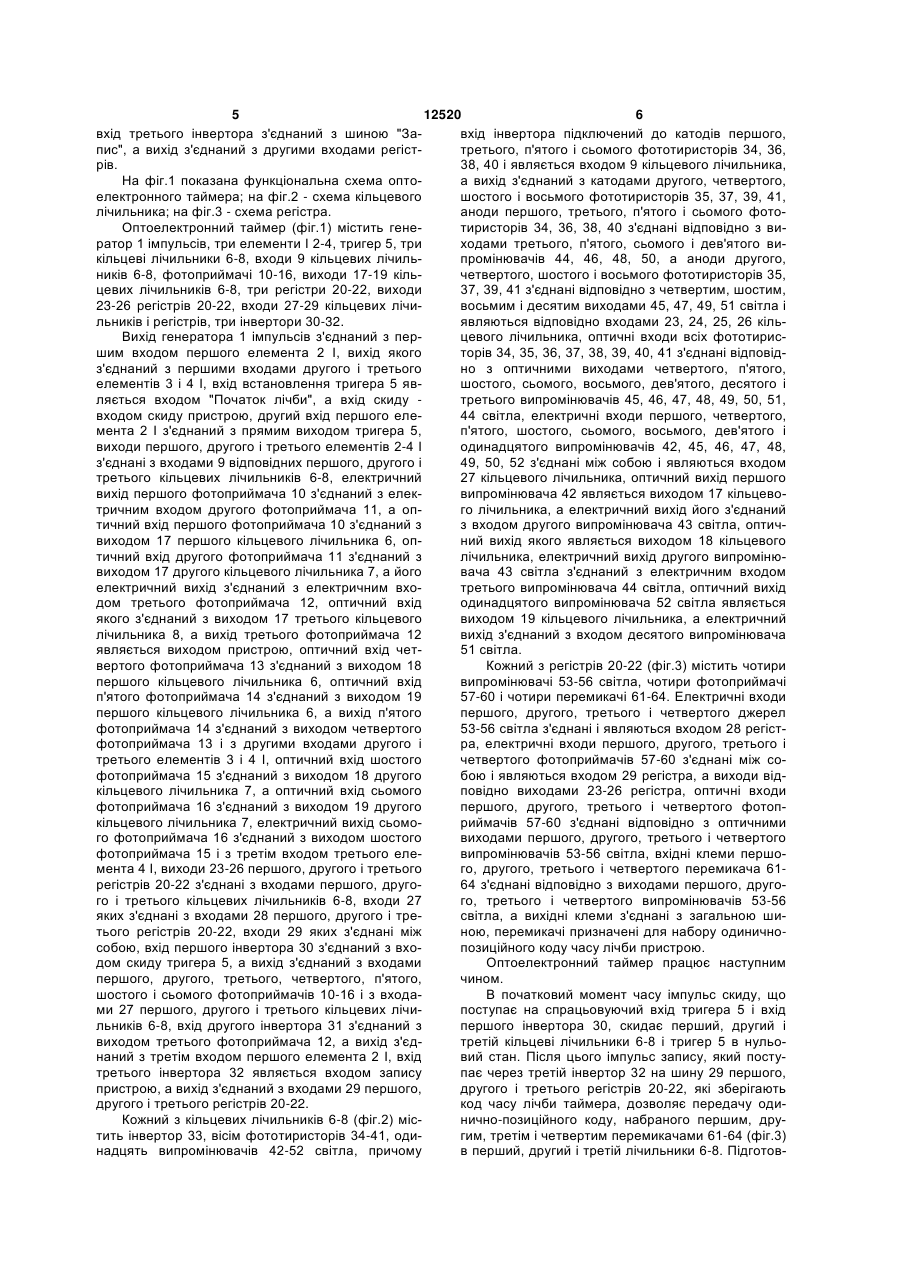

Оптоелектронний таймер, що містить генератор імпульсів, перший і другий логічні елементи І, перший і другий інвертори, три лічильники, який відрізняється тим, що в нього введені третій елемент І та третій інвертор, тригер, сім фотоприймачів, три регістри, при цьому вихід генератора опорної частоти з'єднаний з першим входом першого елемента І, вихід якого з'єднаний з першими входами другого і третього елементів І, вхід встановлення тригера є входом таймера, а вхід скидання з'єднаний з шиною "Скидання", другий вхід першого елемента І з'єднаний з прямим виходом тригера, виходи першого, другого і третього елементів І з'єднані відповідно з лічильними входами першого, другого і третього кільцевих лічильників, причому лічильники виконані кільцевими з оптичними входами, оптичні входи першого, другого і третього фотоприймачів відповідно з'єднані з першими оптичними виходами кільцевих лічильників, електричний вихід першого фотоприймача з'єдна U 2 12520 1 3 12520 4 з послідовно включених першого діода і замикаютактових імпульсів, катодом шостого діода і вхочого пускового контакту, третій підсилюючий трандом першого інвертора, вихід якого з'єднаний з зистор, вузол гальванічної розв'язки іскробезпечдругим входом другого логічного елемента І, друних, ланцюгів, додаткову обмотку і перший гий вхід якого з'єднаний з виходом логічного елевипрямляч трансформатора, при цьому позитивмента І-НІ і входом другого інвертора, вихід якого ний вивід першого випрямляча через вузол гальз'єднаний з анодами п'ятого і шостого діода і вхованічної розв'язки з'єднаний з колектором третього дом першого підсилювального транзистора, вихід підсилювального транзистора, емітер якого через другого логічного елемента І зв'язаний з входом другий діод з'єднаний з першим виводом першого другого підсилювального транзистора, а другий резистора, першою обкладкою першого конденсавивід вихідного комутуючого елемента вузла гальтора, з від'ємними виводами першого випрямляча ванічної розв'язки - з спільною точкою з'єднання і з першим виводом ланцюга управління, другий третього діода і четвертого резистора поділювача вивід через додаткову обмотку трансформатора напруги. з'єднаний з другим виводом першого резистора і Недоліком цього пристрою є неможливість оппершим виводом другого резистора, другий вивід тичного управління і відсутність безпосередньої якого з'єднаний з другою обкладкою першого коніндикації. денсатора і через третій резистор - з базою треВ основу корисної моделі поставлена задача тього підсилювального транзистора, а виводи друстворення оптоелектронного таймера, в якому за гого випрямляча з'єднані з іскронебезпечними рахунок введення нових вузлів і зв'язків досягаланцюгами живлення першого і другого підсилюється можливість підвищення якості висвітлення вальних транзисторів і додаткового джерела живрезультатів, що призводить до розширення функлення, причому один з виводів випрямляча, крім ціональних можливостей. того, з'єднаний з першим виводом вихідного комуОптоелектронний таймер містить генератор туючого елемента вузла гальванічної розв'язки імпульсів, три лічильника, три елементи І, тригер, іскробезпечного блока запуску, а також третій, причому лічильники виконані кільцевими з оптиччетвертий діоди і четвертий, п'ятий і шостий резиними входами, сім фотоприймачів, три регістра, стори, послідовно з'єднані генератор імпульсів і три інвертора, при цьому вихід генератора опорної формувач тактових імпульсів, перший і другий частоти з'єднаний з першим входом першого елелогічні елементи І, перший і другий інвертори, ломента І, вихід якого з'єднаний з першими входами гічний елемент І-НІ, з'єднаний з виводами додатдругого і третього елементів І, вхід встановлення кового джерела живлення поділювач напруги з тригера являється входом таймера, а вхід скиду послідовно включених четвертого резистора, трез'єднаний з шиною "Скид", другий вхід першого тього діода і п'ятого резистора, а також п'ятий і елемента І з'єднаний з прямим виходом тригера, шостий діоди, при цьому вузол формування завиходи першого, другого і третього елементів І тримки часу виконаний у вигляді блока, наприз'єднані відповідно зі лічильними входами першоклад, із трьох з'єднаних послідовно двійкового, другого і третього кільцевих лічильників, оптичдесяткових чотирьохрозрядних лічильників, кожні входи першого, другого і третього фотоприйманий з яких являється відповідним десятковим розчів відповідно з'єднані з першими оптичними рядом формованої затримки часу, вузол порівнянвиходами кільцевих лічильників, електричний виня з'єднаний з вузлом задання встановлення і хід першого фотоприймача з'єднаний з електричвиконаний в вигляді блока програмних двійковоним входом другого фотоприймача, електричний десяткових перемикачів з числом секцій - по числу вихід якого з'єднаний з електричним входом трелічильників, спільні виводи одної групи з чотирьох тього фотоприймача, вихід якого являється вихоконтактів кожної із секцій якого через відповідні дом таймера, оптичні входи четвертого і шостого резистори зв'язані з позитивним виводом додаткофотоприймачів з'єднані відповідно з другими оптивого джерела живлення і являються виходами чними виходами першого і другого кільцевих лічивузла порівняння, а відособлені виводи задіяної льників, а оптичні входи п'ятого і сьомого фотопгрупи з чотирьох контактів кожної секції зв'язані з риймачів з'єднані з третіми оптичними виходами першими виводами відповідних діодів, другі вивопершого і другого кільцевих лічильників, електричди яких являються інформаційними входами вузла ний вихід четвертого фотоприймача з'єднаний з порівняння, причому інформаційні входи вузла електричним виходом п'ятого фотоприймача і з порівняння зв'язані з відповідними інформаційнидругими входами другого і третього елементів І, ми виходами вузла формування витримки часу, а електричний вихід шостого фотоприймача з'єднаінформаційні виходи - з входами першого логічноний з електричним виходом сьомого фотоприймаго елемента І, вихід якого через четвертий діод в ча і з третіми входами другого і третього елементів прямому включенні зв'язаний з першим входом І, інформаційні виходи першого, другого і третього логічного елемента І-НІ, катодом п'ятого діода і регістрів з'єднані з інформаційними входами відпершим виводом шостого резистора, другий вивід повідно першого, другого і третього кільцевих ліякого з'єднаний з рівнем напруги логічного "0", чильників, вхід першого інвертора з'єднаний з вховихід формувача тактових імпульсів зв'язаний з дом скиду тригера, а вихід з'єднаний з лічильним входом лічильника молодшого розряду електричними входами першого, четвертого, п'ятовузла формування витримки часу, входи попередго, шостого і сьомого фотоприймачів, з входами ньої установки лічильників зв'язані з рівнем логічскиду кільцевих лічильників і з першими входами ного "0", а їх дозволяючи входи - з спільною точрегістрів, вхід другого інвертора з'єднаний з електкою з'єднання третього діода і п'ятого резистора ричним виходом третього фотоприймача, а вихід поділювача напруги, другим входом формувача з'єднаний з третім входом першого елемента І, 5 12520 6 вхід третього інвертора з'єднаний з шиною "Завхід інвертора підключений до катодів першого, пис", а вихід з'єднаний з другими входами регісттретього, п'ятого і сьомого фототиристорів 34, 36, рів. 38, 40 і являється входом 9 кільцевого лічильника, На фіг.1 показана функціональна схема оптоа вихід з'єднаний з катодами другого, четвертого, електронного таймера; на фіг.2 - схема кільцевого шостого і восьмого фототиристорів 35, 37, 39, 41, лічильника; на фіг.3 - схема регістра. аноди першого, третього, п'ятого і сьомого фотоОптоелектронний таймер (фіг.1) містить генетиристорів 34, 36, 38, 40 з'єднані відповідно з виратор 1 імпульсів, три елементи І 2-4, тригер 5, три ходами третього, п'ятого, сьомого і дев'ятого викільцеві лічильники 6-8, входи 9 кільцевих лічильпромінювачів 44, 46, 48, 50, а аноди другого, ників 6-8, фотоприймачі 10-16, виходи 17-19 кільчетвертого, шостого і восьмого фототиристорів 35, цевих лічильників 6-8, три регістри 20-22, виходи 37, 39, 41 з'єднані відповідно з четвертим, шостим, 23-26 регістрів 20-22, входи 27-29 кільцевих лічивосьмим і десятим виходами 45, 47, 49, 51 світла і льників і регістрів, три інвертори 30-32. являються відповідно входами 23, 24, 25, 26 кільВихід генератора 1 імпульсів з'єднаний з перцевого лічильника, оптичні входи всіх фототирисшим входом першого елемента 2 І, вихід якого торів 34, 35, 36, 37, 38, 39, 40, 41 з'єднані відповідз'єднаний з першими входами другого і третього но з оптичними виходами четвертого, п'ятого, елементів 3 і 4 І, вхід встановлення тригера 5 явшостого, сьомого, восьмого, дев'ятого, десятого і ляється входом "Початок лічби", а вхід скиду третього випромінювачів 45, 46, 47, 48, 49, 50, 51, входом скиду пристрою, другий вхід першого еле44 світла, електричні входи першого, четвертого, мента 2 І з'єднаний з прямим виходом тригера 5, п'ятого, шостого, сьомого, восьмого, дев'ятого і виходи першого, другого і третього елементів 2-4 І одинадцятого випромінювачів 42, 45, 46, 47, 48, з'єднані з входами 9 відповідних першого, другого і 49, 50, 52 з'єднані між собою і являються входом третього кільцевих лічильників 6-8, електричний 27 кільцевого лічильника, оптичний вихід першого вихід першого фотоприймача 10 з'єднаний з елеквипромінювача 42 являється виходом 17 кільцевотричним входом другого фотоприймача 11, а опго лічильника, а електричний вихід його з'єднаний тичний вхід першого фотоприймача 10 з'єднаний з з входом другого випромінювача 43 світла, оптичвиходом 17 першого кільцевого лічильника 6, опний вихід якого являється виходом 18 кільцевого тичний вхід другого фотоприймача 11 з'єднаний з лічильника, електричний вихід другого випромінювиходом 17 другого кільцевого лічильника 7, а його вача 43 світла з'єднаний з електричним входом електричний вихід з'єднаний з електричним вхотретього випромінювача 44 світла, оптичний вихід дом третього фотоприймача 12, оптичний вхід одинадцятого випромінювача 52 світла являється якого з'єднаний з виходом 17 третього кільцевого виходом 19 кільцевого лічильника, а електричний лічильника 8, а вихід третього фотоприймача 12 вихід з'єднаний з входом десятого випромінювача являється виходом пристрою, оптичний вхід чет51 світла. вертого фотоприймача 13 з'єднаний з виходом 18 Кожний з регістрів 20-22 (фіг.3) містить чотири першого кільцевого лічильника 6, оптичний вхід випромінювачі 53-56 світла, чотири фотоприймачі п'ятого фотоприймача 14 з'єднаний з виходом 19 57-60 і чотири перемикачі 61-64. Електричні входи першого кільцевого лічильника 6, а вихід п'ятого першого, другого, третього і четвертого джерел фотоприймача 14 з'єднаний з виходом четвертого 53-56 світла з'єднані і являються входом 28 регістфотоприймача 13 і з другими входами другого і ра, електричні входи першого, другого, третього і третього елементів 3 і 4 І, оптичний вхід шостого четвертого фотоприймачів 57-60 з'єднані між софотоприймача 15 з'єднаний з виходом 18 другого бою і являються входом 29 регістра, а виходи відкільцевого лічильника 7, а оптичний вхід сьомого повідно виходами 23-26 регістра, оптичні входи фотоприймача 16 з'єднаний з виходом 19 другого першого, другого, третього і четвертого фотопкільцевого лічильника 7, електричний вихід сьомориймачів 57-60 з'єднані відповідно з оптичними го фотоприймача 16 з'єднаний з виходом шостого виходами першого, другого, третього і четвертого фотоприймача 15 і з третім входом третього елевипромінювачів 53-56 світла, вхідні клеми першомента 4 І, виходи 23-26 першого, другого і третього го, другого, третього і четвертого перемикача 61регістрів 20-22 з'єднані з входами першого, друго64 з'єднані відповідно з виходами першого, другого і третього кільцевих лічильників 6-8, входи 27 го, третього і четвертого випромінювачів 53-56 яких з'єднані з входами 28 першого, другого і тресвітла, а вихідні клеми з'єднані з загальною шитього регістрів 20-22, входи 29 яких з'єднані між ною, перемикачі призначені для набору одиничнособою, вхід першого інвертора 30 з'єднаний з вхопозиційного коду часу лічби пристрою. дом скиду тригера 5, а вихід з'єднаний з входами Оптоелектронний таймер працює наступним першого, другого, третього, четвертого, п'ятого, чином. шостого і сьомого фотоприймачів 10-16 і з входаВ початковий момент часу імпульс скиду, що ми 27 першого, другого і третього кільцевих лічипоступає на спрацьовуючий вхід тригера 5 і вхід льників 6-8, вхід другого інвертора 31 з'єднаний з першого інвертора 30, скидає перший, другий і виходом третього фотоприймача 12, а вихід з'єдтретій кільцеві лічильники 6-8 і тригер 5 в нульонаний з третім входом першого елемента 2 І, вхід вий стан. Після цього імпульс запису, який постутретього інвертора 32 являється входом запису пає через третій інвертор 32 на шину 29 першого, пристрою, а вихід з'єднаний з входами 29 першого, другого і третього регістрів 20-22, які зберігають другого і третього регістрів 20-22. код часу лічби таймера, дозволяє передачу одиКожний з кільцевих лічильників 6-8 (фіг.2) міснично-позиційного коду, набраного першим, друтить інвертор 33, вісім фототиристорів 34-41, одигим, третім і четвертим перемикачами 61-64 (фіг.3) надцять випромінювачів 42-52 світла, причому в перший, другий і третій лічильники 6-8. Підготов 7 12520 8 ка пристрою завершена. сьомий фототиристор 40 і гаситься восьмий фотоПочаток лічби визначає імпульс, що поступає тиристор 41 першого лічильника 6. В цей же мона вхід встановлення тригера 5, після встановленмент відбувається зсув вліво на одну комірку (кожня якого через перший елемент 2 І з генератора 1 на комірка складається з двох фототиристорів і імпульсів імпульси лічби поступають на вхід 9 двох випромінювачів світла, наприклад фототирипершого кільцевого лічильника 6. З приходом постори 38, 39 і випромінювачі 48, 49 світла складазитивного імпульсу на вхід 9 першого кільцевого ють одну комірку) коду в другому лічильнику 7. лічильника 6 на виході інвертора 33 (фіг.2) з'являКоли перші тиристори 34 першого, другого і ється від'ємний потенціал і один із фототиристорів третього лічильників 6-8 збуджені, перший, другий 35, 37, 39 збуджується, запам'ятовуючи одиничноі третій фотоприймачі 10-12, що освітлені першипозиційний код з одного із попередніх фототирисми випромінювачами 42 першого, другого і третьоторів за допомогою оптичного зв'язку між випроміго лічильників 6-8, пропускають струм. На виході нювачами світла, включеними послідовно з фото(вихід третього фотоприймача 12) пристрою з'явтиристорами 36, 38, 40. ляється позитивний потенціал, що свідчить про те, Один із фототиристорів 36, 38, 40, який був що цикл лічби завершений. На виході другого інзбуджений, гаситься, так як на вході 9 першого вертора 31 з'являється від'ємний потенціал, що кільцевого лічильника 6 є позитивний потенціал. забороняє проходження імпульсів лічби з генераПо закінченню позитивного імпульсу на вході 9 тора 1 імпульсів на перший, другий і третій кільцезбуджується один із фототиристорів 34, 36, 38, а ві лічильники 6-8. один із попередніх фототиристорів 35, 37, 39, який Використання мінімальної кількості активних був збуджений, гаситься. Таким чином, зсув одиелементів в пристрої, наприклад транзисторів, нично-позиційного коду відбувається до збудження призводить до підвищення завадозахищеності першого фототиристора 34. четвертий фотоприйпристрою, а використання однотипних елементів мач 13, який освітлений другим випромінювачем до підвищення технологічної однорідності. 43 світла першого лічильника 6, пропускає струм Всі випромінювачі світла можуть виробляти на вхід другого елемента І 3, дозволяючи тим сазовнішню індикацію, що призводить до візуалізації мим проходження імпульсів з генератора 1 імпульпроцесу роботи пристрою, і підвищенню надійності сів на вхід 9 другого кільцевого лічильника 7. При при діагностуванні безпомилкової роботи припояві позитивного імпульсу на вході 9 першого строю. лічильника 6 збуджується восьмий фототиристор Оскільки після закінчення запрограмованого 41 і гаситься перший фототиристор 34 першого часу на виході пристрою з'являється сигнал, прилічильника 6, а по закінченню позитивного імпульстрій працює в режимі таймера. су на вході 9 першого лічильника 6 збуджується 9 Комп’ютерна верстка Г. Паяльніков 12520 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic timer
Автори англійськоюKozhemyako Volodymyr Prokopovych, Moroz Iryna Vitaliivna, Vasylchenko Vladyslav Heorhiiovych, Khodiakov Yevhenii Oleksandrovych
Назва патенту російськоюОптоэлектронный таймер
Автори російськоюКожемяко Владимир Прокофьевич, Мороз Ирина Витальевна, Васильченко Владислав Георгиевич, Ходяков Евгений Александрович
МПК / Мітки
МПК: H01H 47/00, H03K 17/28
Мітки: таймер, оптоелектронний
