Пристрій для очищення води

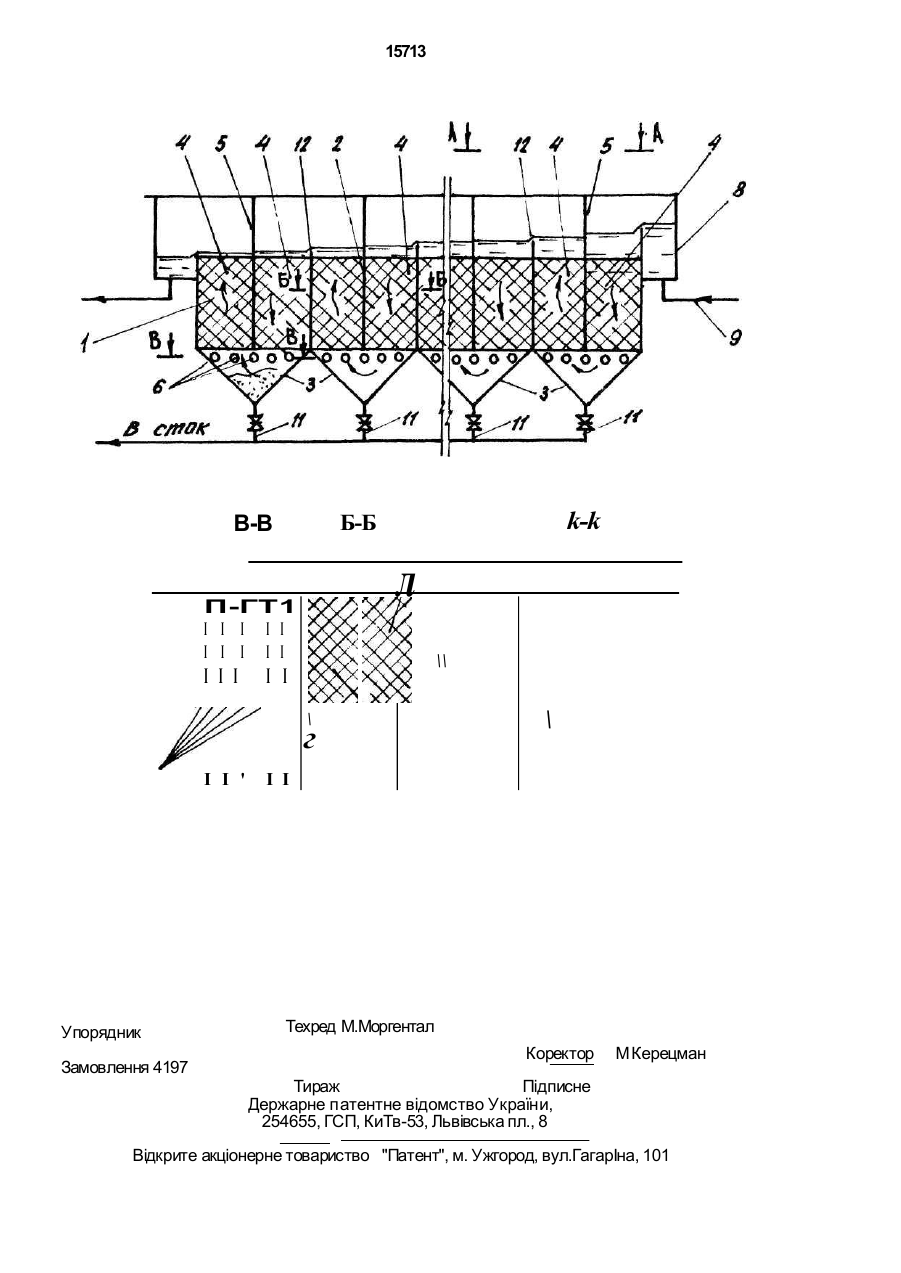

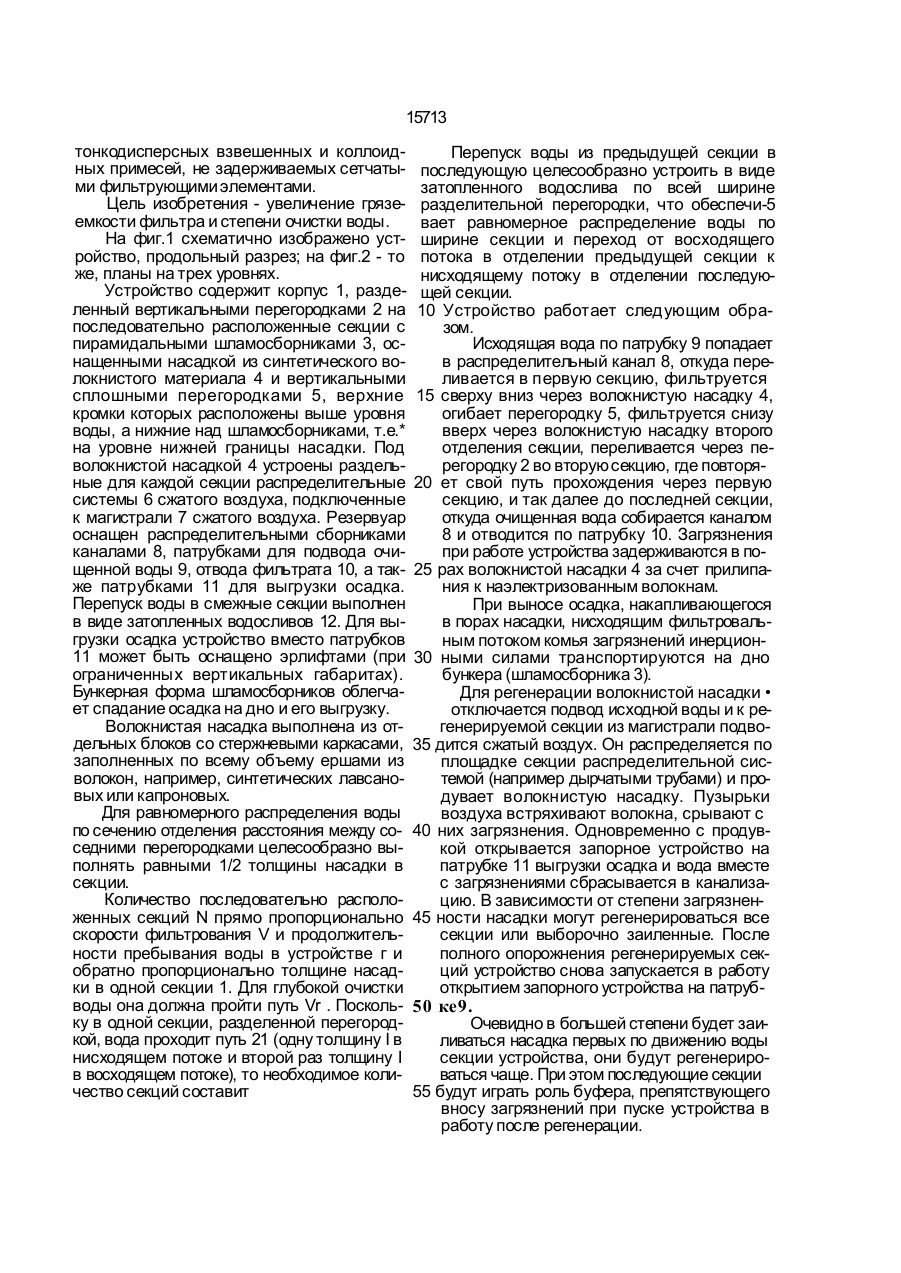

Устройство для очистки воды, содержа щее корпус, разделенный- вертикальными перегородками на последовательно расположенные секции, присоединенные к их нижним частям шламосборники с отводящими патрубками, фильтрующие элементы, размещенные в секциях, и подсоединенные к противоположным стенкам корпуса подводящий и отводящий патрубки, отличающ е е с я тем, что каждая секция снабжена разделяющей ее на две части вертикальной перегородкой, нижняя кромка которой расположена над шламосборником, а верхняя выше уровня воды при фильтровании, фильтрующий элемент выполнен в виде насадки из синтетических волокон, а перегородки, разделяющие корпус на секции, выполнены с затопленными водосливами. Изобретение относится к устройствам для очистки воды, в частности для удаления из воды взвешенных и коллоидных примесей, и может быть использовано для частичного и глубокого осветления природных вод на водопроводах, а также для очистки промышленных и доочистки хозяйственно-бытовых стоков. Устройство целесообразно применять при ограниченных вертикальных габаритах пространства для размещения очистных сооружений, например под прокатными станами, в подземных выработках. барита корпуса, что сокращает длительность фильтроцикла. Известно также устройство для очистки воды с горизонтальным корпусом, разде ленным вертикальными перегородками на секции, оснащенные фильтрующими эле ментами, подводящими и отводящими пат рубками, подсоединенными к противоположным стенкам корпуса и дни щем в виде бункеров, шламосборников, ос нащенных патрубками для выгрузки осадка. Такое устройство лишено недостатков устройства [1] - позволяет неограниченно развивать длину конструкции, секции регенерируются независимо, но его недостатками являются низкая грязеемкость фильтрующих элементов в виде перфорированных перегородок, быстро забивающихся загрязнениями и требующих частой очистки, а также малая степень очистки воды от Известен фильтр с фильтрующей насадкой, содержащий вертикальный корпус и патрубки для ввода и вывода очищаемой воды. Недостатки такого устройства состоят в ограничении толщины фильтрующего слоя из-за лимитированности вертикального га С > ел со їм t *> о 15713 тонкодисперсных взвешенных и коллоидных примесей, не задерживаемых сетчатыми фильтрующими элементами. Цель изобретения - увеличение грязеемкости фильтра и степени очистки воды. На фиг.1 схематично изображено устройство, продольный разрез; на фиг.2 - то же, планы на трех уровнях. Устройство содержит корпус 1, разделенный вертикальными перегородками 2 на последовательно расположенные секции с пирамидальными шламосборниками 3, оснащенными насадкой из синтетического волокнистого материала 4 и вертикальными сплошными перегородками 5, верхние кромки которых расположены выше уровня воды, а нижние над шламосборниками, т.е.* на уровне нижней границы насадки. Под волокнистой насадкой 4 устроены раздельные для каждой секции распределительные системы 6 сжатого воздуха, подключенные к магистрали 7 сжатого воздуха. Резервуар оснащен распределительными сборниками каналами 8, патрубками для подвода очищенной воды 9, отвода фильтрата 10, а также патрубками 11 для выгрузки осадка. Перепуск воды в смежные секции выполнен в виде затопленных водосливов 12. Для выгрузки осадка устройство вместо патрубков 11 может быть оснащено эрлифтами (при ограниченных вертикальных габаритах). Бункерная форма шламосборников облегчает спадание осадка на дно и его выгрузку. Волокнистая насадка выполнена из отдельных блоков со стержневыми каркасами, заполненных по всему объему ершами из волокон, например, синтетических лавсановых или капроновых. Для равномерного распределения воды по сечению отделения расстояния между соседними перегородками целесообразно выполнять равными 1/2 толщины насадки в секции. Количество последовательно расположенных секций N прямо пропорционально скорости фильтрования V и продолжительности пребывания воды в устройстве г и обратно пропорционально толщине насадки в одной секции 1. Для глубокой очистки воды она должна пройти путь Vr . Поскольку в одной секции, разделенной перегородкой, вода проходит путь 21 (одну толщину І в нисходящем потоке и второй раз толщину I в восходящем потоке), то необходимое количество секций составит Перепуск воды из предыдущей секции в последующую целесообразно устроить в виде затопленного водослива по всей ширине разделительной перегородки, что обеспечи-5 вает равномерное распределение воды по ширине секции и переход от восходящего потока в отделении предыдущей секции к нисходящему потоку в отделении последующей секции. 10 Устройство работает следующим образом. Исходящая вода по патрубку 9 попадает в распределительный канал 8, откуда переливается в первую секцию, фильтруется 15 сверху вниз через волокнистую насадку 4, огибает перегородку 5, фильтруется снизу вверх через волокнистую насадку второго отделения секции, переливается через перегородку 2 во вторую секцию, где повторя20 ет свой путь прохождения через первую секцию, и так далее до последней секции, откуда очищенная вода собирается каналом 8 и отводится по патрубку 10. Загрязнения при работе устройства задерживаются в по25 pax волокнистой насадки 4 за счет прилипания к наэлектризованным волокнам. При выносе осадка, накапливающегося в порах насадки, нисходящим фильтровальным потоком комья загрязнений инерцион30 ными силами транспортируются на дно бункера (шламосборника 3). Для регенерации волокнистой насадки • отключается подвод исходной воды и к регенерируемой секции из магистрали подво35 дится сжатый воздух. Он распределяется по площадке секции распределительной системой (например дырчатыми трубами) и продувает волокнистую насадку. Пузырьки воздуха встряхивают волокна, срывают с 40 них загрязнения. Одновременно с продувкой открывается запорное устройство на патрубке 11 выгрузки осадка и вода вместе с загрязнениями сбрасывается в канализацию. В зависимости от степени загрязнен45 ности насадки могут регенерироваться все секции или выборочно заиленные. После полного опорожнения регенерируемых секций устройство снова запускается в работу открытием запорного устройства на патруб 50 ке9. Очевидно в большей степени будет заиливаться насадка первых по движению воды секции устройства, они будут регенерироваться чаще. При этом последующие секции 55 будут играть роль буфера, препятствующего вносу загрязнений при пуске устройства в работу после регенерации. 15713 л П-ГТ1 I I I I I I I I I I I I I k-k Б-Б B-B \\ I I \ г I I ' Упорядник Замовлення 4197 \ I I Техред М.Моргентал Коректор М Керецман Тираж Підписне Держарне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 J
