Пристрій для правки кругів

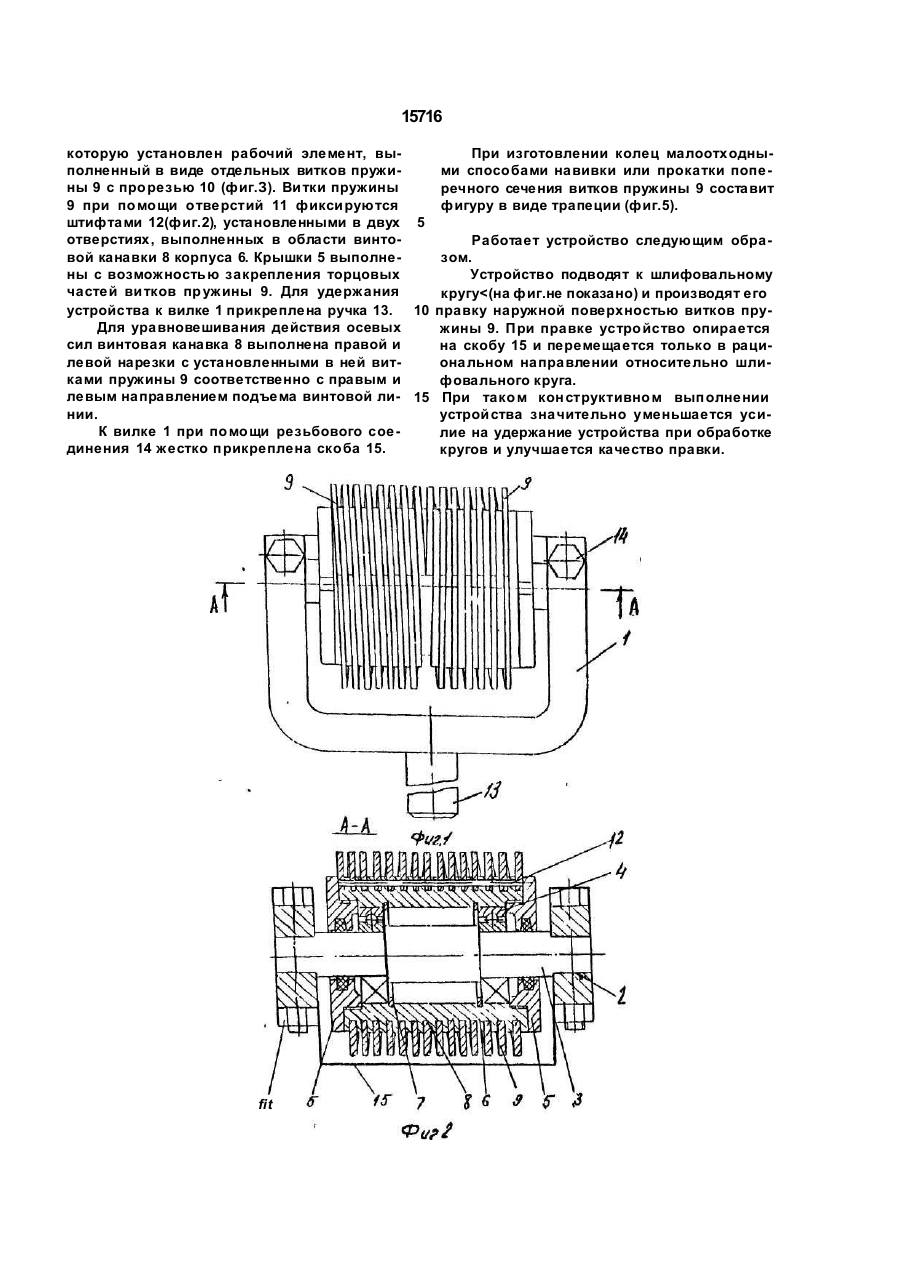

1. Устройство для правки кругов, содер жащее установленный на оси цилиндриче ск ий корпус с винтовой ка навк ой на е го боковой поверхности, расположенный в ка навке рабочий элемент, крышки для фикса ции корпуса на оси и державку, отличаю щ е е с я тем, что державка выполнена в виде вилки, упомянутая ось закреплена в ее зубцах, рабочий элемент выполнен в виде отдельных витков пру>ины, в корпусе и у концов каждого витка выполнены соосные параллельные упомянутой оси отверстия, а устройство снабжено расположенными в указанных отверстиях с возможностью взаимодействия с крышками штифтами и жестк о свя з а нной с з убца ми вилк и и установленной параллельно упомянутой оси скобой. Изобретение относится к механической обра ботке ма териа лов шлиф ование м, а именно к устройствам для правки шлифовальных кругов алмазозаменителями. Известно устройство для правки кругов, содержащее установленный на оси цилиндрический корпус с винтовой канавкой на его боковой поверхности, расположенный в канавке рабочий элемент, крышки для фиксации корпуса на оси и державку [1]. К недостатку указанной конструкции относится низкая эффективность правки. Целью настоящего изобретения является повышение эффективности правки. Поставленная цель достигается тем, что державка выполнена в виде вилки, ось закреплена в ее зубцах, рабочий элемент выполнен в виде отдельных витков пружины, в корпусе и у концов каждого витка выполне ны соосные параллельно оси отверстия, а державка снабжена расположенными в указанных отверстиях с возможностью взаимодействия с крышками штифтами и жестко связанной с зубцами вилки и установленный параллельно оси скобой. На фиг.1 изображено устройство для правки кругов, вид спереди; на фиг.2 - сечение А-А на фиг.1; на фиг.З - винтовое кольцо с прорезью, вид спереди; на фиг.4 - то же, вид сбоку; на фиг.5 - сечение Б-Б на фиг.З. Устройство содержит вилку 1 с установленной в ее зубцах 2 (фиг.2) осью 3. На наружном диаметре оси 3 установлены подшипники 4 и закреплены при помощи крышек 5 в цилиндрическом корпусе 6. В корпусе б подшипники 4 фиксируются кольцами 7. По всей длине наружной поверхности 6 проточе на винтова я к ана вка 8, в 2. Устройство п о п . 1 , о т л и ч а ю ще е с я тем, что канавка выполнена лево- и пра восторонней с разных концов корпуса. 3, Устройство по пп. 1 и2, отлича юще-' е с я тем, что поперечные сечения витков выполнены в виде трапеции. с > ел ot О 15716 которую установлен рабочий элемент, выПри изготовлении колец малоотходныполненный в виде отдельных витков пружими способами навивки или прокатки попены 9 с прорезью 10 (фиг.З). Витки пружины речного сечения витков пружины 9 составит 9 при помощи отверстий 11 фиксируются фигуру в виде трапеции (фиг.5). штифтами 12(фиг.2), установленными в двух 5 отверстиях, выполненных в области винтоРаботает устройство следующим обравой канавки 8 корпуса 6. Крышки 5 выполнезом. ны с возможностью закрепления торцовых Устройство подводят к шлифовальному частей витков пружины 9. Для удержания кругу
