Плаваючий засіб

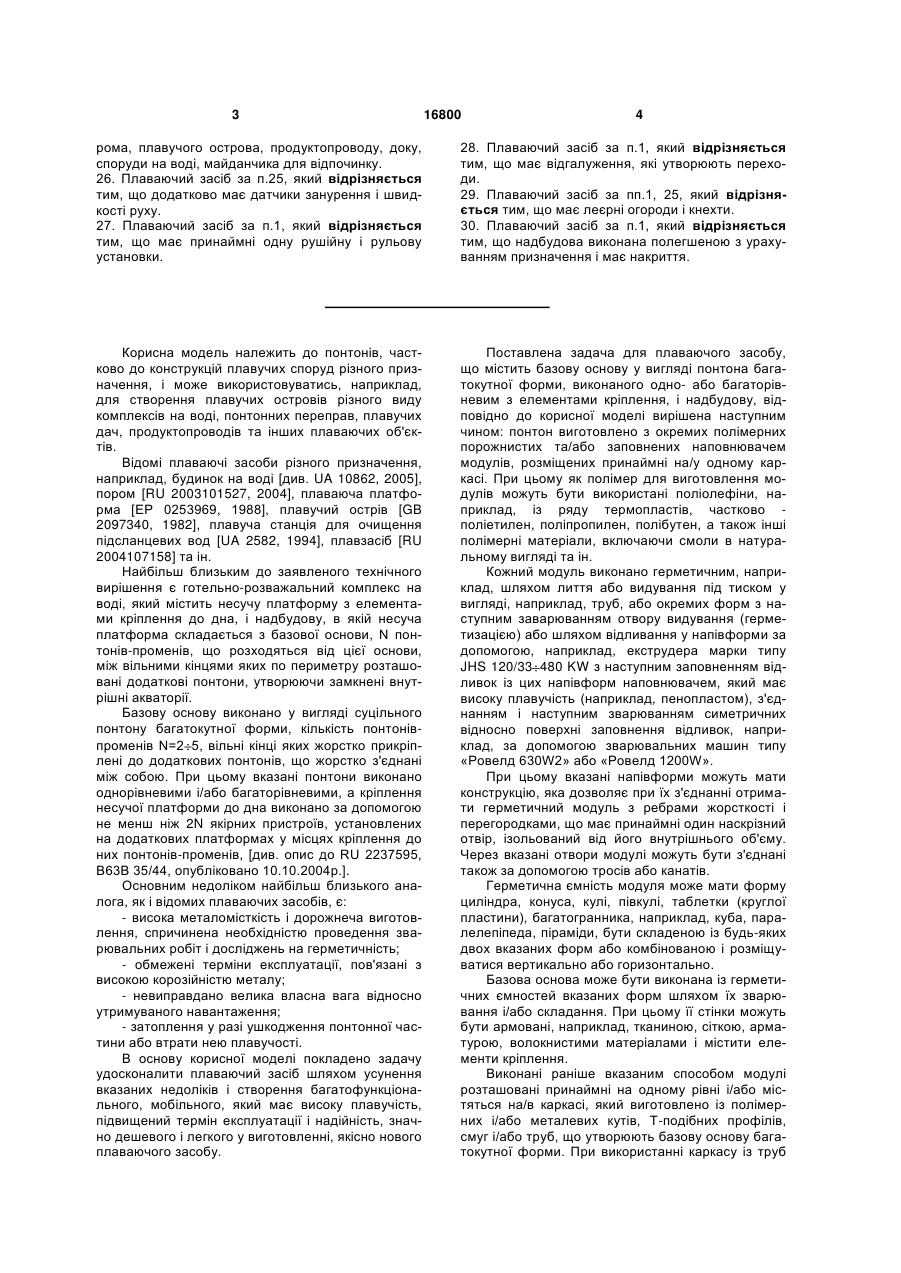

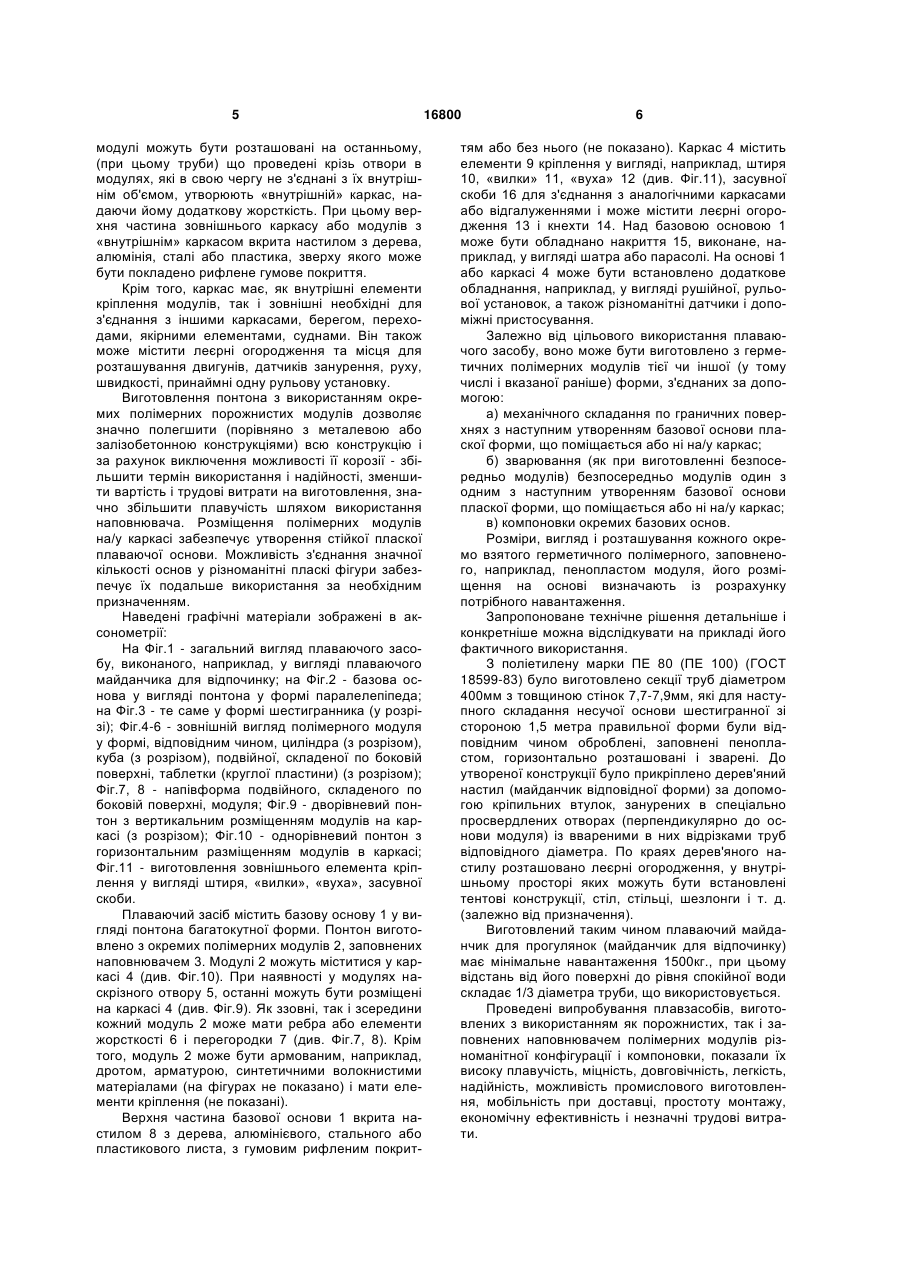

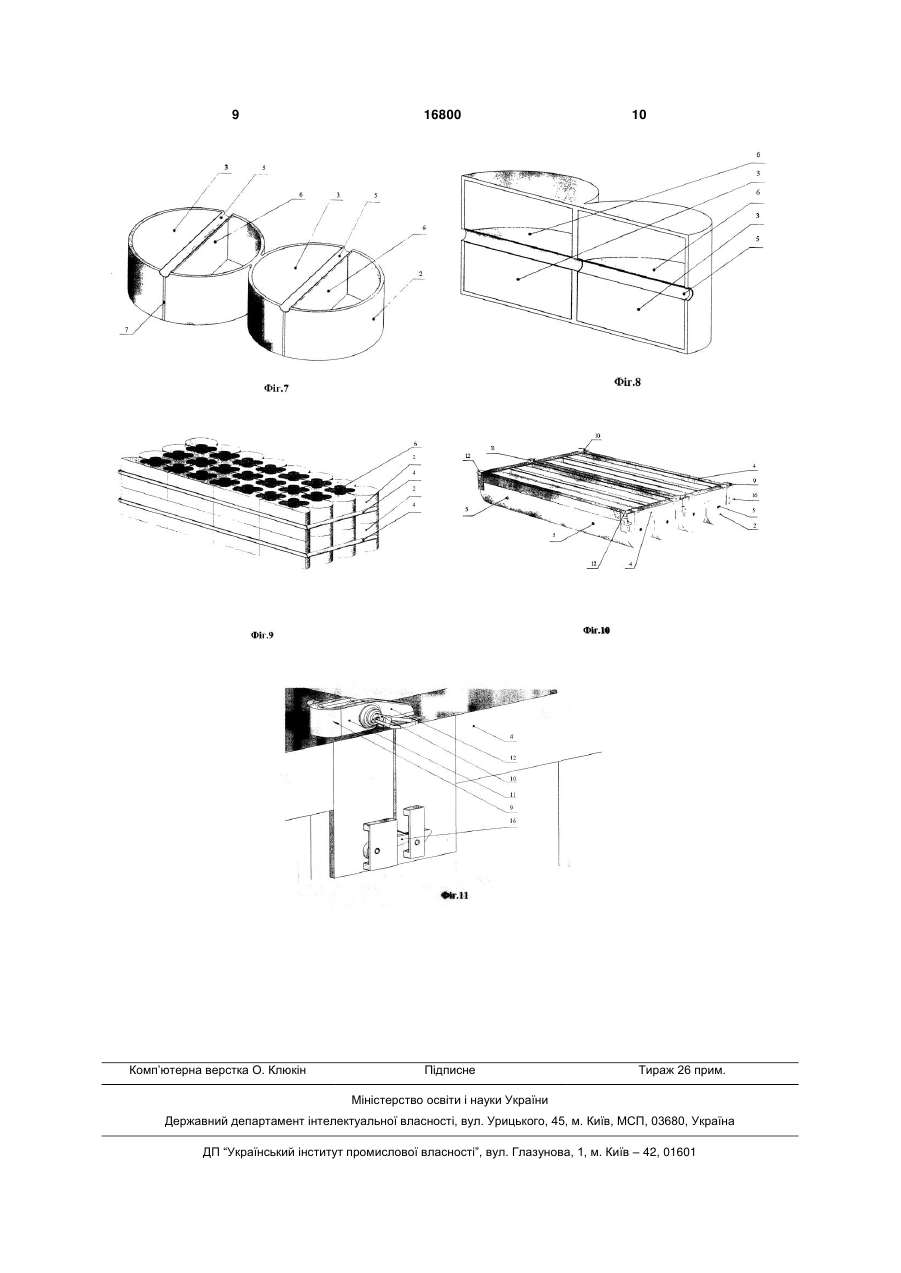

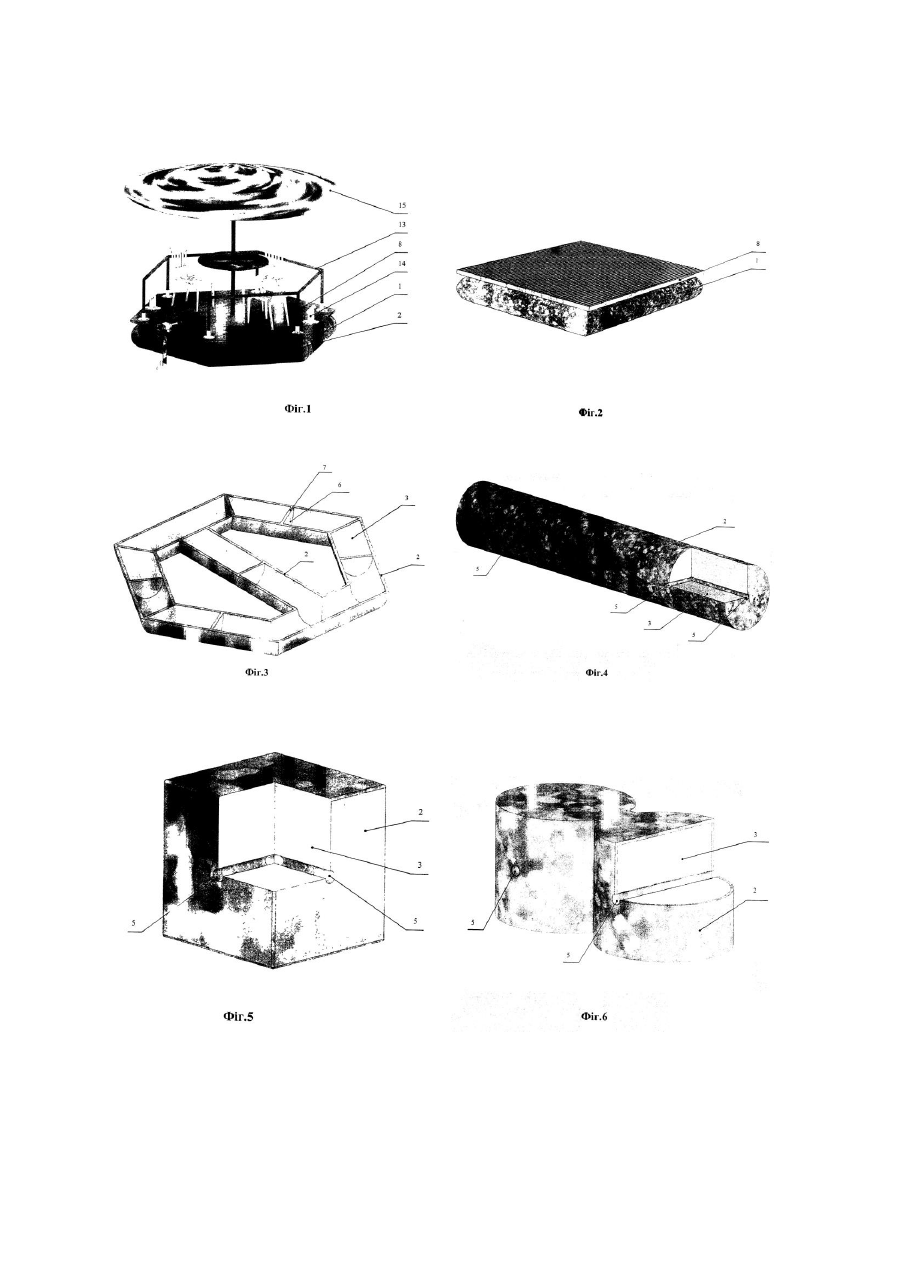

1. Плаваючий засіб, що містить базову основу у вигляді понтона багатокутної форми, виконаного одно- або багаторівневим з елементами кріплення, і надбудову, який відрізняється тим, що понтон виготовлено з окремих полімерних порожнистих і/або заповнених наповнювачем модулів і/або розміщених принаймні на/у одному каркасі. 2. Плаваючий засіб за п.1, який відрізняється тим, що як полімер використані поліолефіни, переважно групи термопластів. 3. Плаваючий засіб за пп.1, 2, який відрізняється тим, що кожний модуль виконаний герметичним, має ребра або елементи жорсткості і перегородки. 4. Плаваючий засіб за п.3, який відрізняється тим, що кожний модуль має принаймні один наскрізний отвір, ізольований від його внутрішнього об'єму. 5. Плаваючий засіб за пп.1-4, який відрізняється тим, що як наповнювач використано матеріал, що має високу плавучість. 6. Плаваючий засіб за пп.1-5, який відрізняється тим, що як наповнювач використано пенопласт і/або пінополіуретан. 7. Плаваючий засіб за п.1, який відрізняється тим, що модуль виконано у вигляді принаймні однієї герметичної ємності. 8. Плаваючий засіб за п.7, який відрізняється тим, що герметична ємність має форму циліндра, конуса, кулі, півкулі, таблетки (круглої пластини), багатогранника, наприклад куба, паралелепіпеда, піраміди, подвійної фігури, складеної по частині бокової поверхні. 9. Плаваючий засіб за пп.1-8, який відрізняється тим, що базову основу виконано з герметичних ємностей за п.8 шляхом зварювання і/або складання. 2 (19) 1 3 16800 4 рома, плавучого острова, продуктопроводу, доку, споруди на воді, майданчика для відпочинку. 26. Плаваючий засіб за п.25, який відрізняється тим, що додатково має датчики занурення і швидкості руху. 27. Плаваючий засіб за п.1, який відрізняється тим, що має принаймні одну рушійну і рульову установки. 28. Плаваючий засіб за п.1, який відрізняється тим, що має відгалуження, які утворюють переходи. 29. Плаваючий засіб за пп.1, 25, який відрізняється тим, що має леєрні огороди і кнехти. 30. Плаваючий засіб за п.1, який відрізняється тим, що надбудова виконана полегшеною з урахуванням призначення і має накриття. Корисна модель належить до понтонів, частково до конструкцій плавучих споруд різного призначення, і може використовуватись, наприклад, для створення плавучих островів різного виду комплексів на воді, понтонних переправ, плавучих дач, продуктопроводів та інших плаваючих об'єктів. Відомі плаваючі засоби різного призначення, наприклад, будинок на воді [див. UA 10862, 2005], пором [RU 2003101527, 2004], плаваюча платформа [ЕР 0253969, 1988], плавучий острів [GB 2097340, 1982], плавуча станція для очищення підсланцевих вод [UA 2582, 1994], плавзасіб [RU 2004107158] та ін. Найбільш близьким до заявленого технічного вирішення є готельно-розважальний комплекс на воді, який містить несучу платформу з елементами кріплення до дна, і надбудову, в якій несуча платформа складається з базової основи, N понтонів-променів, що розходяться від цієї основи, між вільними кінцями яких по периметру розташовані додаткові понтони, утворюючи замкнені внутрішні акваторії. Базову основу виконано у вигляді суцільного понтону багатокутної форми, кількість понтонівпроменів N=2 5, вільні кінці яких жорстко прикріплені до додаткових понтонів, що жорстко з'єднані між собою. При цьому вказані понтони виконано однорівневими і/або багаторівневими, а кріплення несучої платформи до дна виконано за допомогою не менш ніж 2N якірних пристроїв, установлених на додаткових платформах у місцях кріплення до них понтонів-променів, [див. опис до RU 2237595, В63В 35/44, опубліковано 10.10.2004р.]. Основним недоліком найбільш близького аналога, як і відомих плаваючих засобів, є: - висока металомісткість і дорожнеча виготовлення, спричинена необхідністю проведення зварювальних робіт і досліджень на герметичність; - обмежені терміни експлуатації, пов'язані з високою корозійністю металу; - невиправдано велика власна вага відносно утримуваного навантаження; - затоплення у разі ушкодження понтонної частини або втрати нею плавучості. В основу корисної моделі покладено задачу удосконалити плаваючий засіб шляхом усунення вказаних недоліків і створення багатофункціонального, мобільного, який має високу плавучість, підвищений термін експлуатації і надійність, значно дешевого і легкого у виготовленні, якісно нового плаваючого засобу. Поставлена задача для плаваючого засобу, що містить базову основу у вигляді понтона багатокутної форми, виконаного одно- або багаторівневим з елементами кріплення, і надбудову, відповідно до корисної моделі вирішена наступним чином: понтон виготовлено з окремих полімерних порожнистих та/або заповнених наповнювачем модулів, розміщених принаймні на/у одному каркасі. При цьому як полімер для виготовлення модулів можуть бути використані поліолефіни, наприклад, із ряду термопластів, частково поліетилен, поліпропилен, полібутен, а також інші полімерні матеріали, включаючи смоли в натуральному вигляді та ін. Кожний модуль виконано герметичним, наприклад, шляхом лиття або видування під тиском у вигляді, наприклад, труб, або окремих форм з наступним заварюванням отвору видування (герметизацією) або шляхом відливання у напівформи за допомогою, наприклад, екструдера марки типу JHS 120/33 480 KW з наступним заповненням відливок із цих напівформ наповнювачем, який має високу плавучість (наприклад, пенопластом), з'єднанням і наступним зварюванням симетричних відносно поверхні заповнення відливок, наприклад, за допомогою зварювальних машин типу «Ровелд 630W2» або «Ровелд 1200W». При цьому вказані напівформи можуть мати конструкцію, яка дозволяє при їх з'єднанні отримати герметичний модуль з ребрами жорсткості і перегородками, що має принаймні один наскрізний отвір, ізольований від його внутрішнього об'єму. Через вказані отвори модулі можуть бути з'єднані також за допомогою тросів або канатів. Герметична ємність модуля може мати форму циліндра, конуса, кулі, півкулі, таблетки (круглої пластини), багатогранника, наприклад, куба, паралелепіпеда, піраміди, бути складеною із будь-яких двох вказаних форм або комбінованою і розміщуватися вертикально або горизонтально. Базова основа може бути виконана із герметичних ємностей вказаних форм шляхом їх зварювання і/або складання. При цьому її стінки можуть бути армовані, наприклад, тканиною, сіткою, арматурою, волокнистими матеріалами і містити елементи кріплення. Виконані раніше вказаним способом модулі розташовані принаймні на одному рівні і/або містяться на/в каркасі, який виготовлено із полімерних і/або металевих кутів, Т-подібних профілів, смуг і/або труб, що утворюють базову основу багатокутної форми. При використанні каркасу із труб 5 модулі можуть бути розташовані на останньому, (при цьому труби) що проведені крізь отвори в модулях, які в свою чергу не з'єднані з їх внутрішнім об'ємом, утворюють «внутрішній» каркас, надаючи йому додаткову жорсткість. При цьому верхня частина зовнішнього каркасу або модулів з «внутрішнім» каркасом вкрита настилом з дерева, алюмінія, сталі або пластика, зверху якого може бути покладено рифлене гумове покриття. Крім того, каркас має, як внутрішні елементи кріплення модулів, так і зовнішні необхідні для з'єднання з іншими каркасами, берегом, переходами, якірними елементами, суднами. Він також може містити леєрні огородження та місця для розташування двигунів, датчиків занурення, руху, швидкості, принаймні одну рульову установку. Виготовлення понтона з використанням окремих полімерних порожнистих модулів дозволяє значно полегшити (порівняно з металевою або залізобетонною конструкціями) всю конструкцію і за рахунок виключення можливості її корозії - збільшити термін використання і надійності, зменшити вартість і трудові витрати на виготовлення, значно збільшити плавучість шляхом використання наповнювача. Розміщення полімерних модулів на/у каркасі забезпечує утворення стійкої пласкої плаваючої основи. Можливість з'єднання значної кількості основ у різноманітні пласкі фігури забезпечує їх подальше використання за необхідним призначенням. Наведені графічні матеріали зображені в аксонометрії: На Фіг.1 - загальний вигляд плаваючого засобу, виконаного, наприклад, у вигляді плаваючого майданчика для відпочинку; на Фіг.2 - базова основа у вигляді понтона у формі паралелепіпеда; на Фіг.3 - те саме у формі шестигранника (у розрізі); Фіг.4-6 - зовнішній вигляд полімерного модуля у формі, відповідним чином, циліндра (з розрізом), куба (з розрізом), подвійної, складеної по боковій поверхні, таблетки (круглої пластини) (з розрізом); Фіг.7, 8 - напівформа подвійного, складеного по боковій поверхні, модуля; Фіг.9 - дворівневий понтон з вертикальним розміщенням модулів на каркасі (з розрізом); Фіг.10 - однорівневий понтон з горизонтальним разміщенням модулів в каркасі; Фіг.11 - виготовлення зовнішнього елемента кріплення у вигляді штиря, «вилки», «вуха», засувної скоби. Плаваючий засіб містить базову основу 1 у вигляді понтона багатокутної форми. Понтон виготовлено з окремих полімерних модулів 2, заповнених наповнювачем 3. Модулі 2 можуть міститися у каркасі 4 (див. Фіг.10). При наявності у модулях наскрізного отвору 5, останні можуть бути розміщені на каркасі 4 (див. Фіг.9). Як ззовні, так і зсередини кожний модуль 2 може мати ребра або елементи жорсткості 6 і перегородки 7 (див. Фіг.7, 8). Крім того, модуль 2 може бути армованим, наприклад, дротом, арматурою, синтетичними волокнистими матеріалами (на фігурах не показано) і мати елементи кріплення (не показані). Верхня частина базової основи 1 вкрита настилом 8 з дерева, алюмінієвого, стального або пластикового листа, з гумовим рифленим покрит 16800 6 тям або без нього (не показано). Каркас 4 містить елементи 9 кріплення у вигляді, наприклад, штиря 10, «вилки» 11, «вуха» 12 (див. Фіг.11), засувної скоби 16 для з'єднання з аналогічними каркасами або відгалуженнями і може містити леєрні огородження 13 і кнехти 14. Над базовою основою 1 може бути обладнано накриття 15, виконане, наприклад, у вигляді шатра або парасолі. На основі 1 або каркасі 4 може бути встановлено додаткове обладнання, наприклад, у вигляді рушійної, рульової установок, а також різноманітні датчики і допоміжні пристосування. Залежно від цільового використання плаваючого засобу, воно може бути виготовлено з герметичних полімерних модулів тієї чи іншої (у тому числі і вказаної раніше) форми, з'єднаних за допомогою: а) механічного складання по граничних поверхнях з наступним утворенням базової основи пласкої форми, що поміщається або ні на/у каркас; б) зварювання (як при виготовленні безпосередньо модулів) безпосередньо модулів один з одним з наступним утворенням базової основи пласкої форми, що поміщається або ні на/у каркас; в) компоновки окремих базових основ. Розміри, вигляд і розташування кожного окремо взятого герметичного полімерного, заповненого, наприклад, пенопластом модуля, його розміщення на основі визначають із розрахунку потрібного навантаження. Запропоноване технічне рішення детальніше і конкретніше можна відслідкувати на прикладі його фактичного використання. З поліетилену марки ПЕ 80 (ПЕ 100) (ГОСТ 18599-83) було виготовлено секції труб діаметром 400мм з товщиною стінок 7,7-7,9мм, які для наступного складання несучої основи шестигранної зі стороною 1,5 метра правильної форми були відповідним чином оброблені, заповнені пенопластом, горизонтально розташовані і зварені. До утвореної конструкції було прикріплено дерев'яний настил (майданчик відповідної форми) за допомогою кріпильних втулок, занурених в спеціально просвердлених отворах (перпендикулярно до основи модуля) із ввареними в них відрізками труб відповідного діаметра. По краях дерев'яного настилу розташовано леєрні огородження, у внутрішньому просторі яких можуть бути встановлені тентові конструкції, стіл, стільці, шезлонги і т. д. (залежно від призначення). Виготовлений таким чином плаваючий майданчик для прогулянок (майданчик для відпочинку) має мінімальне навантаження 1500кг., при цьому відстань від його поверхні до рівня спокійної води складає 1/3 діаметра труби, що використовується. Проведені випробування плавзасобів, виготовлених з використанням як порожнистих, так і заповнених наповнювачем полімерних модулів різноманітної конфігурації і компоновки, показали їх високу плавучість, міцність, довговічність, легкість, надійність, можливість промислового виготовлення, мобільність при доставці, простоту монтажу, економічну ефективність і незначні трудові витрати. 9 Комп’ютерна верстка О. Клюкін 16800 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
