Опорний засіб для екрануючого пристрою
Номер патенту: 67808
Опубліковано: 15.07.2004
Формула / Реферат

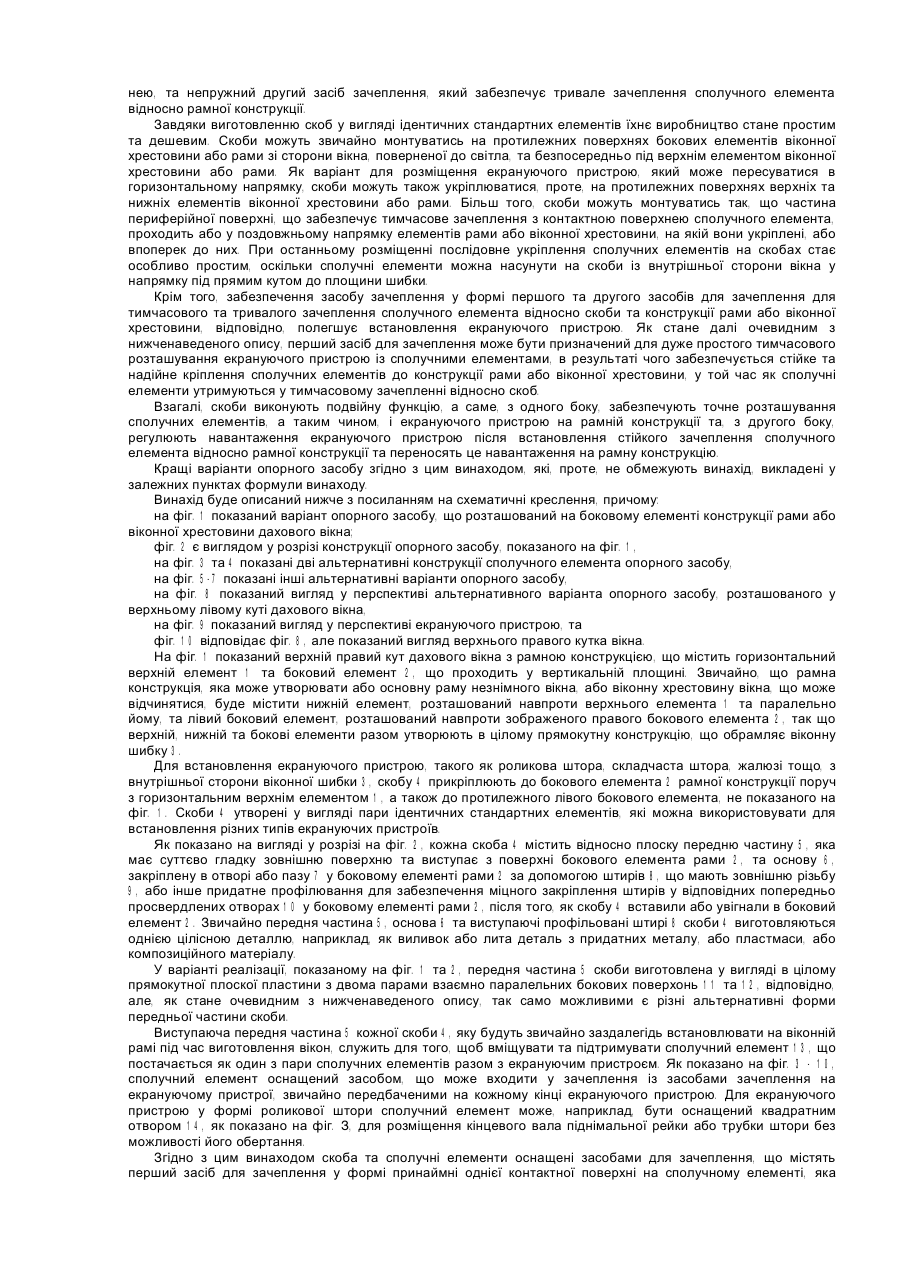

1. Опорний засіб для екрануючого пристрою в рамній конструкції з елементів рами, що складається з верхнього та нижнього елементів (1; 32; 61), а також бокових елементів (2; 33; 45; 62а; 62b) та обрамляє отвір у будинку, зокрема двері або вікно, причому вказаний засіб містить першу пару скоб (4; 64) для встановлення на кожній з пари протилежних паралельних рамних поверхонь (2; 33; 45; 62а; 62b) вказаної рамної конструкції та другу пару сполучних елементів (13; 24; 41; 73; 83), кожний з яких оснащений засобами (14; 74; 84), які можуть входити у зачеплення з засобами зачеплення на вказаному екрануючому пристрої, причому кожна зі скоб та кожен зі сполучних елементів (4, 13; 24; 41; 64, 73, 83), крім того, містять засоби зачеплення для зачеплення сполучного елемента зі скобою, який відрізняється тим, що скоби (4; 64) вказаної першої пари є ідентичними стандартними елементами для встановлення на вказаних протилежних поверхнях рами (2; 33; 45; 62а; 62b), причому кожний з них містить відносно плоску передню частину (5; 28; 40; 49; 65), яка виступає з вказаної поверхні рами (2; 33; 45; 62а; 62b) у змонтованому положенні вказаної скоби, та має суттєво гладку зовнішню поверхню, та тим, що вказаний засіб зачеплення містить перший засіб зачеплення у вигляді принаймні однієї контактної поверхні (16, 17, 21; 22, 23, 25; 34, 35; 42, 43; 46) на сполучному елементі (13; 24; 41; 73, 83), який контактує з частиною периферійної поверхні (11, 12; 29; 44; 48; 71) скоби, щоб забезпечити тимчасове зчеплення з нею, та непружний другий засіб зачеплення (19, 20; 27; 80, 90), який забезпечує тривале зачеплення сполучного елемента (13; 24; 41; 73, 83) відносно рамної конструкції.
2. Опорний засіб згідно з пунктом 1, який відрізняється тим, що передня частина (5, 28) кожної скоби (4) є суттєво багатокутною, та тим, що кожна з вищевказаних контактних поверхонь (16, 17, 21; 22, 23, 25; 34, 35) сполучного елемента та вищевказана частина периферійної поверхні (11, 12) скоби (4) містять принаймні два відрізки для зачеплення, які утворюють кут один з одним, забезпечуючи вищевказане тимчасове зчеплення.
3. Опорний засіб згідно з пунктом 2, який відрізняється тим, що передня частина (5) вищевказаної скоби (4) є суттєво прямокутною, та тим, що вищевказаний сполучний елемент (13, 24) утворює відкритий паз (18), що відповідає цій передній частині (5) та обмежений контактними поверхнями, що входять у зачеплення з прилеглими сторонами скоби.

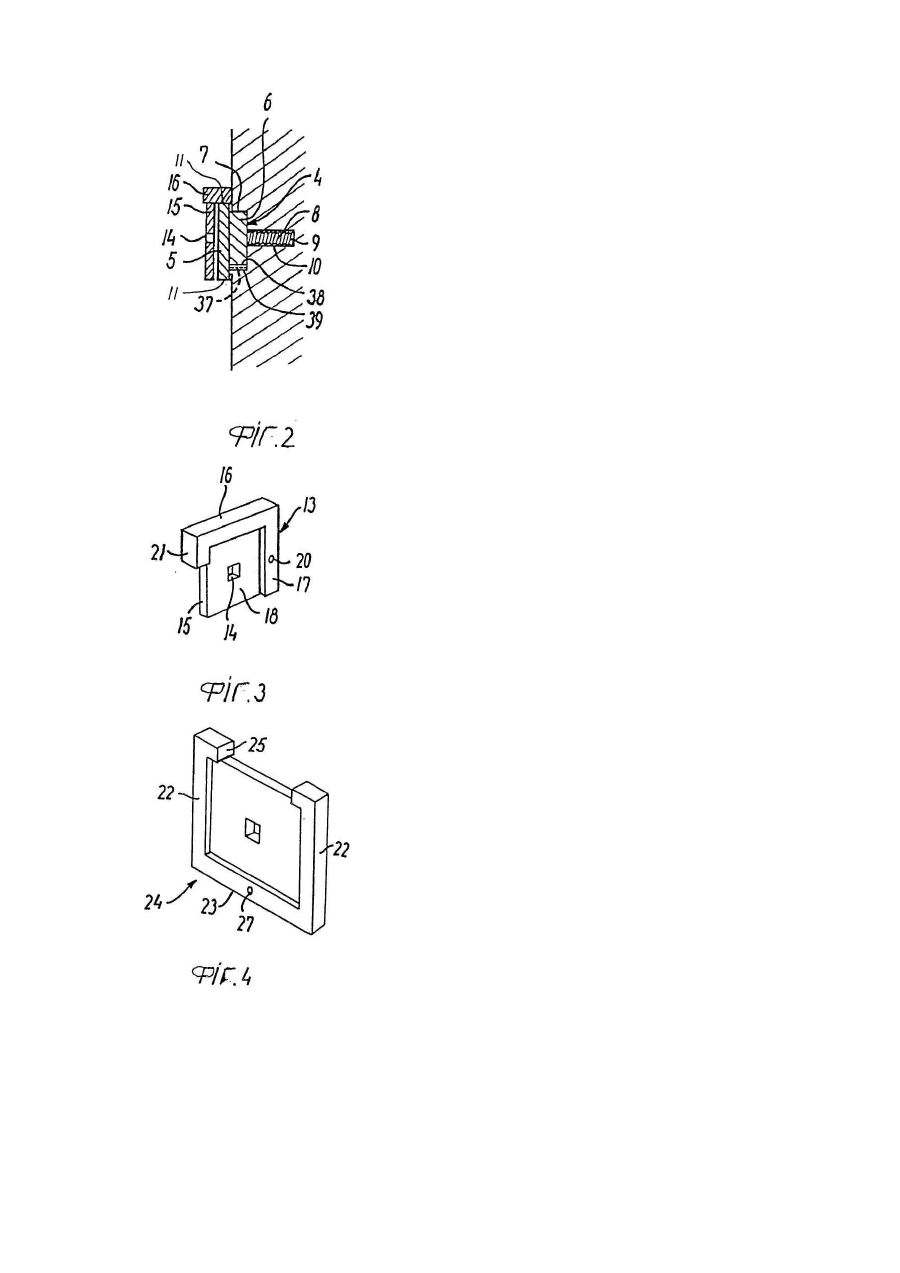

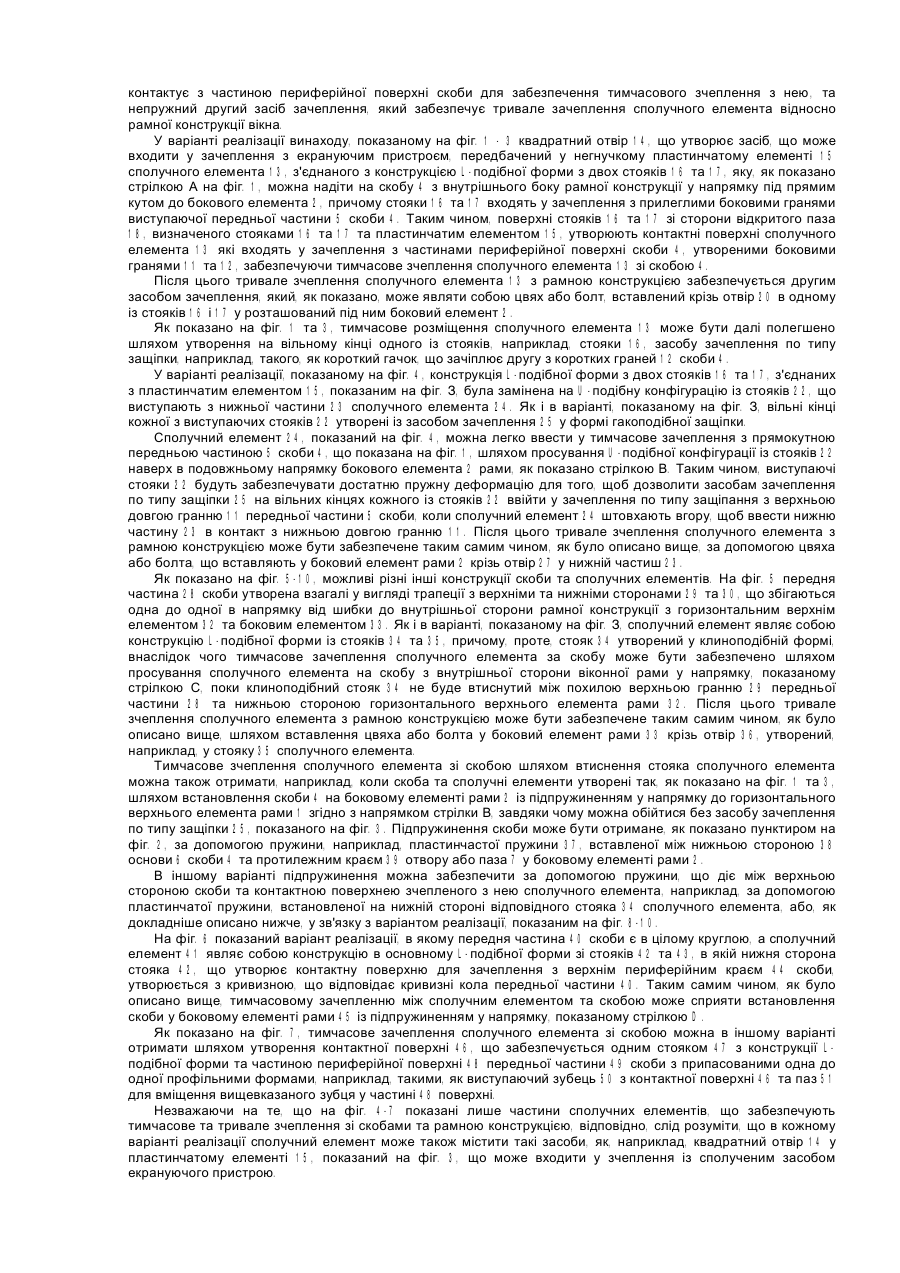

4. Опорний засіб згідно з пунктом 3, який відрізняється тим, що сполучний елемент (13) являє собою конструкцію в основному L-подібної форми з двох стояків (16, 17), розташованих суттєво під прямим кутом одна до одної, причому вищевказані стояки утворюють вищевказані контактні поверхні.
5. Опорний засіб згідно з пунктом 3, який відрізняється тим, що вищевказаний сполучний елемент (24) являє собою конструкцію суттєво U-подібної форми зі стояків (22, 23), що входить у зачеплення з протилежними сторонами (12) передньої частини (5) скоби (4).
6. Опорний засіб згідно з пунктом 4 або 5, який відрізняється тим, що вільний кінець принаймні одного зі стояків (22, 23) сполучного елемента утворений із засобом зачеплення по типу защіпки (21, 25), що входить у зачеплення зі стороною (12, 11) передньої частини (5) скоби (4), що прилягає до сторони (11, 12), зачепленої вищевказаним одним стояком (16, 22).
7. Опорний засіб згідно з пунктом 4 або 5, який відрізняється тим, що вищевказана скоба (4) пристосована для встановлення на боковому елементі (2, 33) вищевказаної рамної конструкції, що проходить в суттєво вертикальній площині біля прилеглого горизонтального елемента рами (1, 32), та тим, що стояк (16, 34) сполучного елемента (13) забезпечує вищевказане тимчасове зачеплення, коли її втискують між передньою частиною (5, 28) скоби (4) та вищевказаним прилеглим горизонтальним елементом рами (1, 32).

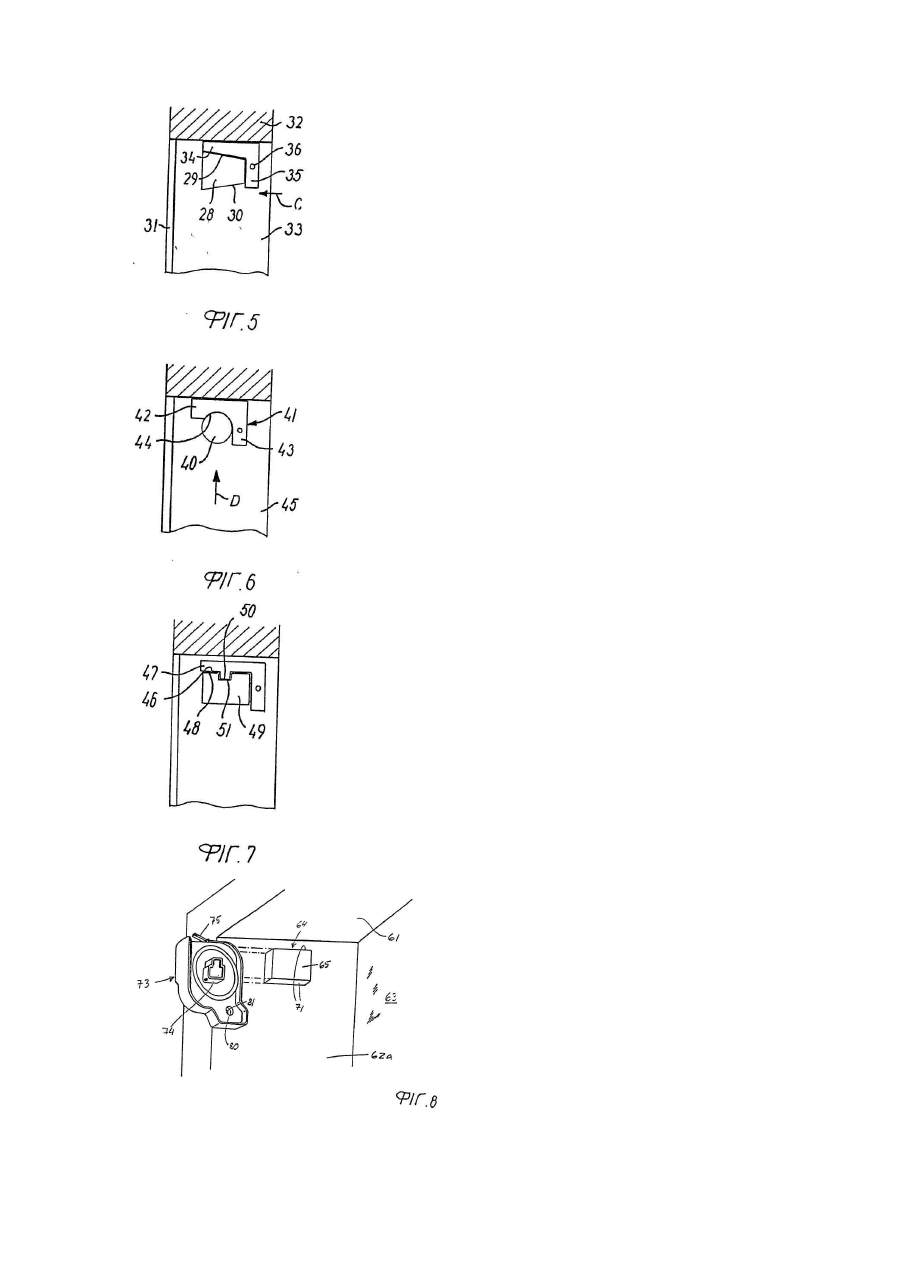

8. Опорний засіб згідно з пунктом 7, який відрізняється тим, що вищевказана стійка (34) сполучного елемента є в основному клиноподібною та входить у зачеплення зі стороною (29) передньої частини (28) скоби зі сторони вищевказаного горизонтального елемента рами (32).
9. Опорний засіб згідно з пунктом 7, який відрізняється тим, що для впливу на скобу (4) та/або сполучний елемент (13) забезпечується підпружинення проти вищевказаного горизонтального елемента рами (1).
10. Опорний засіб згідно з пунктом 9, який відрізняється тим, що вищевказане підпружинення забезпечують за допомогою пластинчастої пружини (37), вставленої між нижньою стороною (38) основи (6) скоби (4) та протилежним краєм (39) отвору або паза (7) у боковому елементі рами (2).
11. Опорний засіб згідно з пунктом 1, який відрізняється тим, що вищевказана скоба (4) пристосована для встановлення на боковому елементі (62а, 62b) вищевказаної рамної конструкції, що проходить в суттєво вертикальній площині біля прилеглого горизонтального елемента рами (61), та тим, що кожний сполучний елемент (73, 83) на своїй верхній стороні містить засіб для втиснення вищевказаного сполучного елемента між передньою частиною (65) скоби (64) та вищевказаним прилеглим горизонтальним елементом рами (61).
12. Опорний засіб згідно з пунктом 11, який відрізняється тим, що вищевказаний засіб для втиснення являє собою клиноподібний виступ.
13. Опорний засіб згідно з пунктом 11, який відрізняється тим, що вищевказаний засіб для втиснення являє собою принаймні одну заслінку (75, 85), що виступає під кутом з верхньої сторони кожного сполучного елемента (73, 83).
14. Опорний засіб згідно з пунктом 1, який відрізняється тим, що вищевказана контактна поверхня (42) сполучного елемента (41) та вищевказана частина периферійної поверхні (44) передньої частини (40) скоби вигнуті, причому вигини мають однакову кривизну.
15. Опорний засіб згідно з пунктом 1, який відрізняється тим, що вищевказана контактна поверхня (46) сполучного елемента та вищевказана частина периферійної поверхні (48) передньої частини (49) скоби утворені з припасованими одна до одної профільними формами (50, 51).
16. Опорний засіб згідно з будь-яким з попередніх пунктів, який відрізняється тим, що вищевказаний другий засіб для зачеплення являє собою отвір або просвердлений отвір (20; 27; 36; 80, 90) у сполучному елементі (13; 24; 73, 83) для вміщення кріпильного елемента (19) для закріплення сполучного елемента на вищевказаній рамній конструкції.
17. Опорний засіб згідно з пунктом 16, який відрізняється тим, що кожний з вищевказаних отворів (80, 90) оснащений периферійним приливком (81, 91) для тимчасового утримання вищевказаного кріпильного елемента.

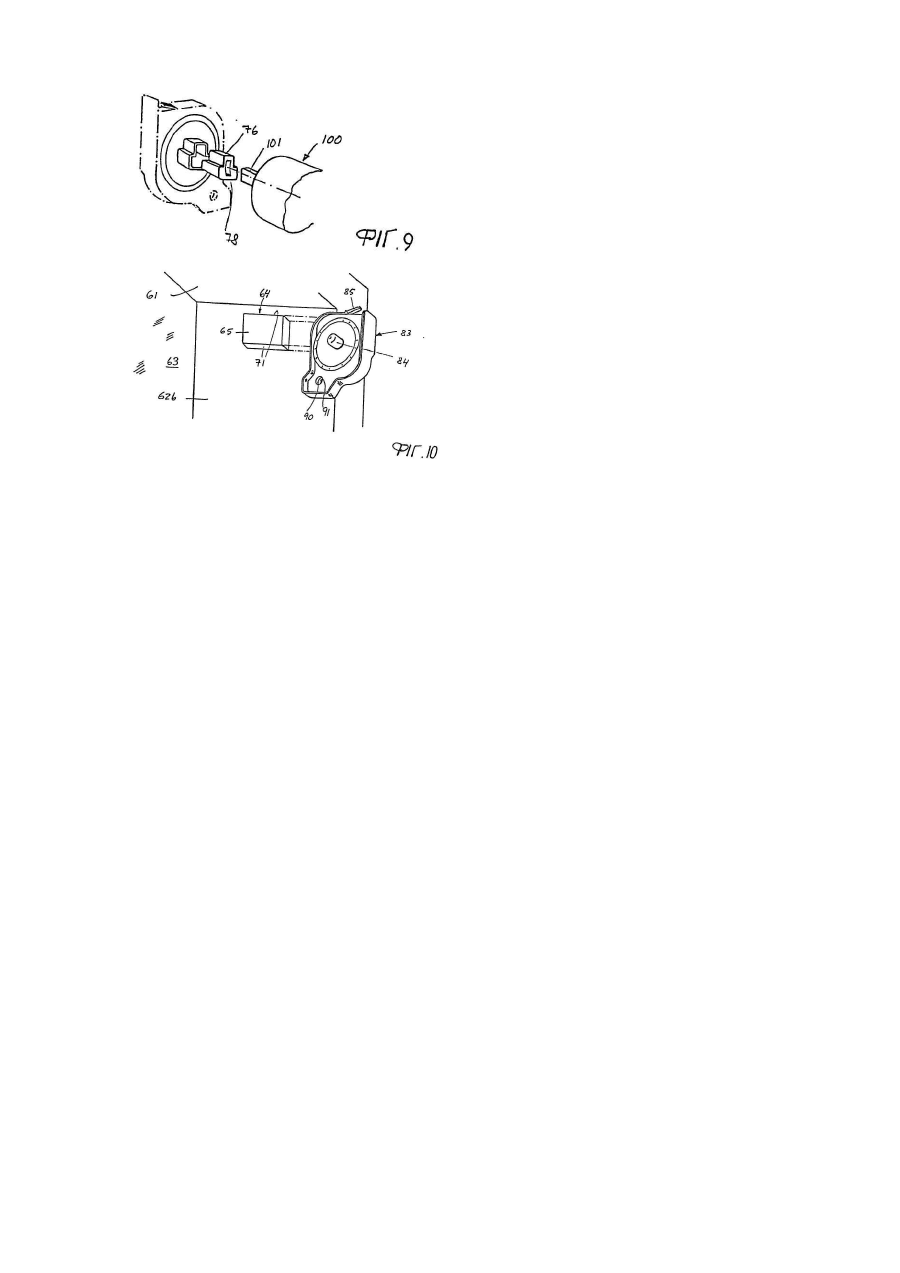

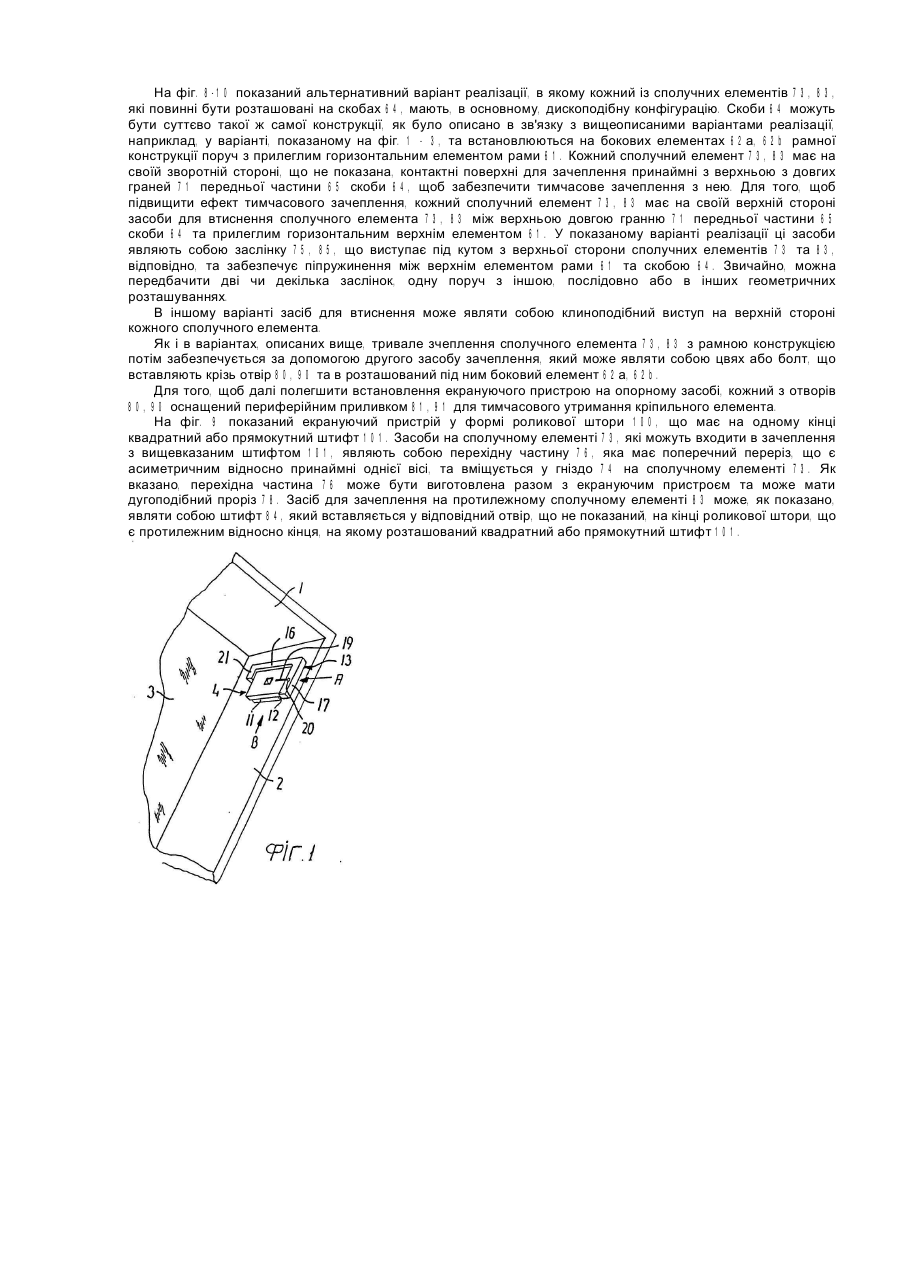

18. Опорний засіб згідно з будь-яким з попередніх пунктів, у якому вищевказаний екрануючий пристрій є роликовою шторою, яка має на одному кінці квадратний або прямокутний штифт, який відрізняється тим, що відповідні засоби (74), що можуть входити в зачеплення з вищевказаним штифтом, являють собою перехідну частину (76), яка має поперечний переріз, що є асиметричним відносно принаймні однієї осі, та вставляється в гніздо (77) на вищевказаному сполучному елементі (73).
Додаткова інформація
Назва патенту англійськоюSupporting means for a screening device
Назва патенту російськоюОпорное средство для экранирующего устройства
МПК / Мітки
МПК: E06B 9/17
Мітки: екрануючого, опорний, пристрою, засіб
