Пляшка з нагвинчуваним ковпачком або ковпачками для фанатів “ріг достатку”

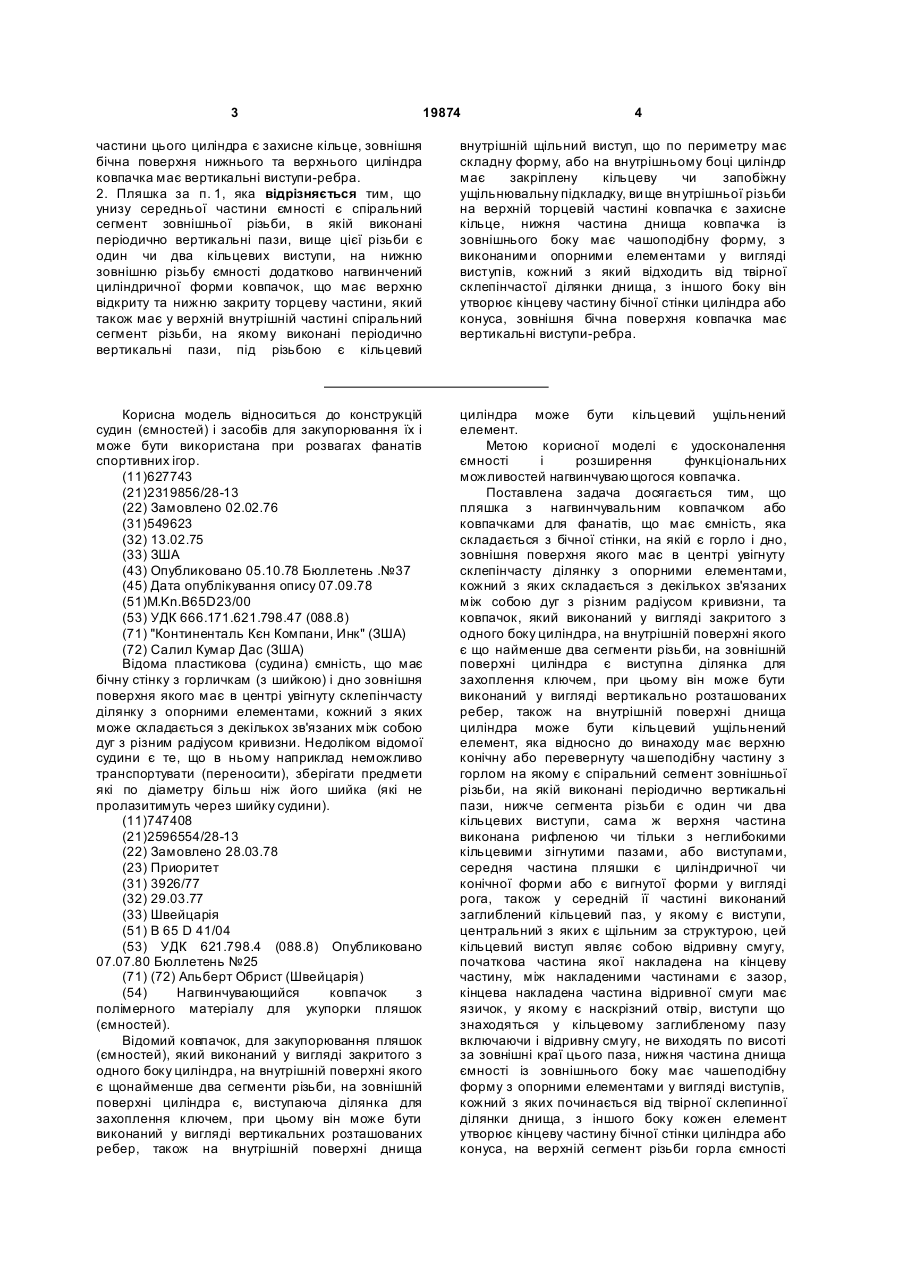

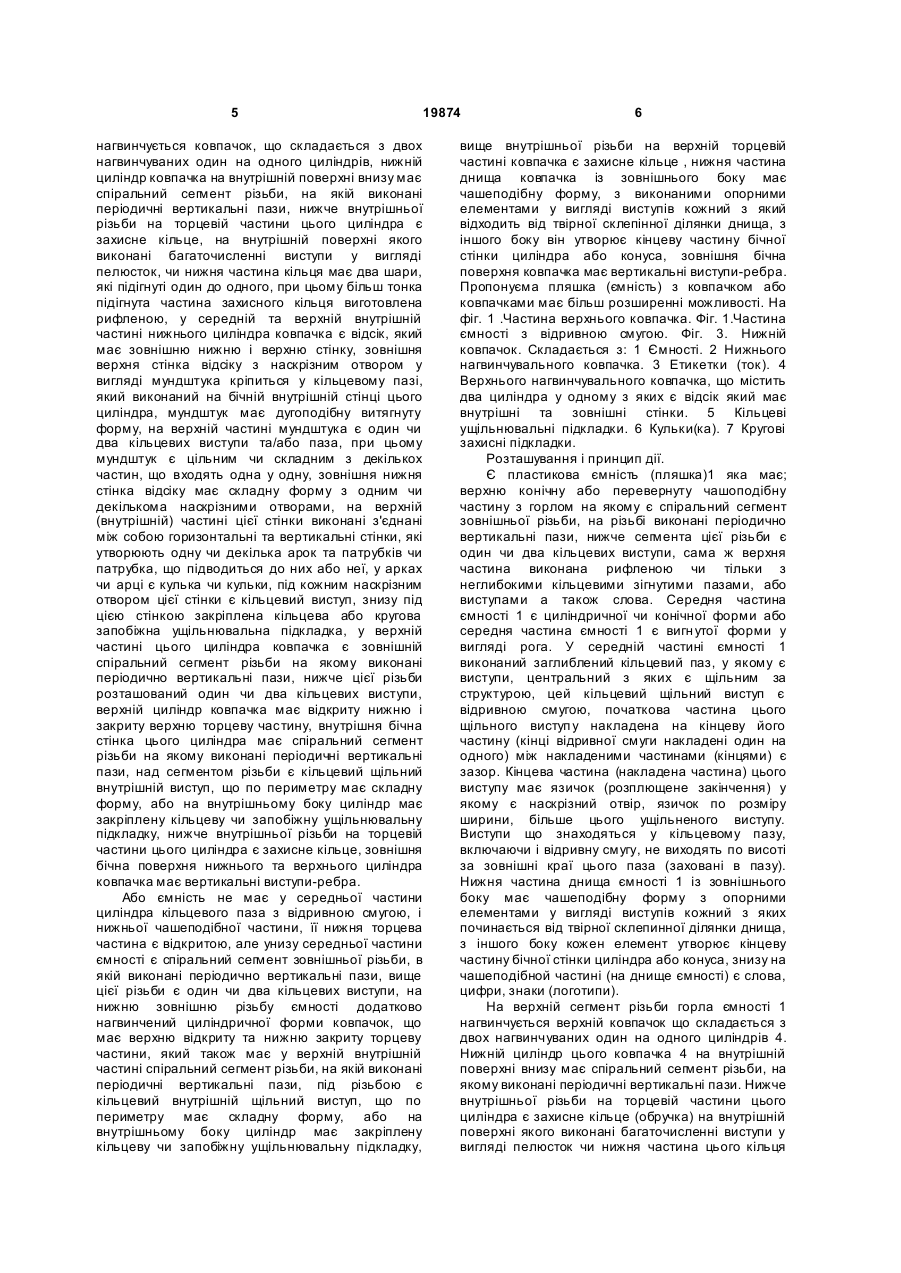

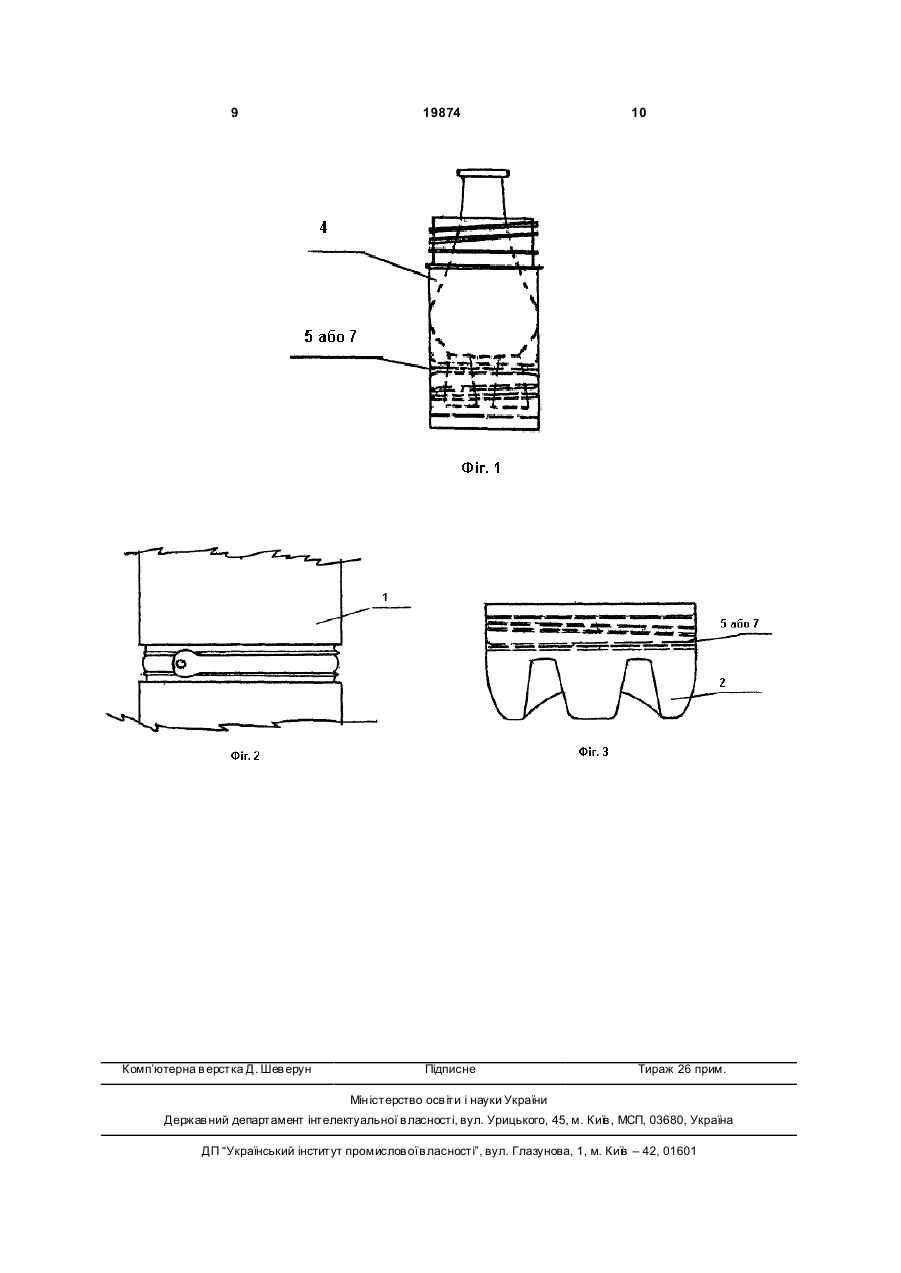

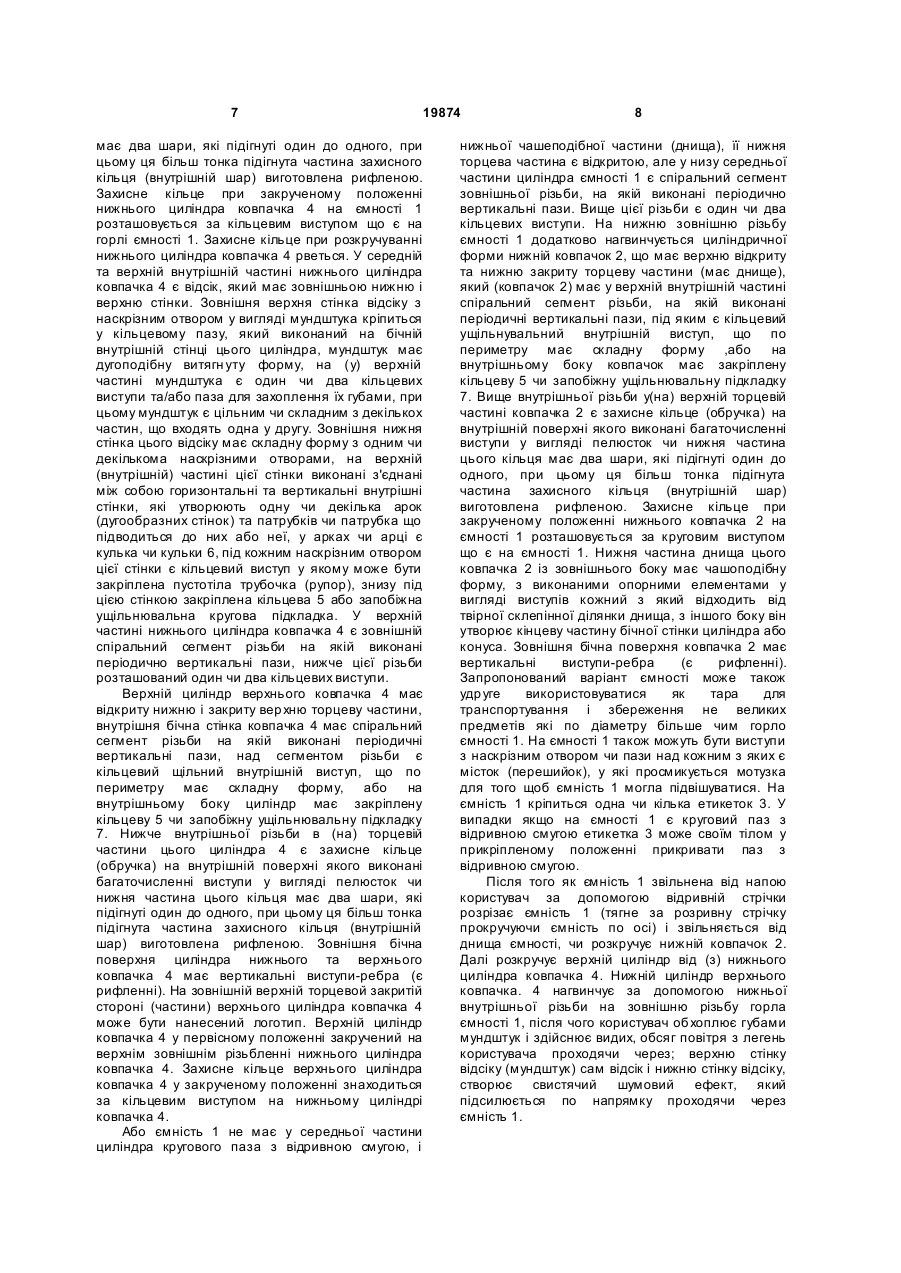

1. Пляшка з нагвинчуваним ковпачком або ковпачками для фанатів, що має ємність, яка складається з бічної стінки, на якій є горло і дно, зовнішня поверхня якого має в центрі увігнуту склепінчасту ділянку з опорними елементами, кожний з яких складається з декількох зв'язаних між собою дуг з різним радіусом кривизни, та ковпачок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьби, на зовнішній поверхні циліндра є виступна ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикально розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнювальний елемент, яка відрізняється тим, що ємність має верхню конічну або перевернуту чашоподібну частину з горлом на якому є спіральний сегмент зовнішньої різьби, на якій виконані періодично вертикальні пази, нижче сегмента різьби є один чи два кільцевих виступи, сама ж верхня частина виконана рифленою чи тільки з неглибокими кільцевими зігнутими пазами або виступами, середня частина пляшки є циліндричної чи конічної форми або є вигнутої форми у вигляді рога, також у середній її частині виконаний заглиблений кільцевий паз, у якому є виступи, центральний з яких є щільним за структурою, цей кільцевий виступ являє собою відривну смугу, початкова частина якої накладена на кінцеву частину, між накладеними частинами є зазор, кінцева накладена частина відривної смуги має язичок, у якому є наскрізний отвір, виступи, що знаходяться у кільцевому заглибленому пазу, включаючи і відривну смугу, не виходять по висоті за зовнішні краї цього паза, нижня частина днища ємності із зовнішнього боку має чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких починається від твірної склепінчастої ділянки днища, з іншого боку кожен 2 (19) 1 3 19874 4 частини цього циліндра є захисне кільце, зовнішня бічна поверхня нижнього та верхнього циліндра ковпачка має вертикальні виступи-ребра. 2. Пляшка за п. 1, яка відрізняється тим, що унизу середньої частини ємності є спіральний сегмент зовнішньої різьби, в якій виконані періодично вертикальні пази, вище цієї різьби є один чи два кільцевих виступи, на нижню зовнішню різьбу ємності додатково нагвинчений циліндричної форми ковпачок, що має верхню відкриту та нижню закриту торцеву частини, який також має у верхній внутрішній частині спіральний сегмент різьби, на якому виконані періодично вертикальні пази, під різьбою є кільцевий внутрішній щільний виступ, що по периметру має складну форму, або на внутрішньому боці циліндр має закріплену кільцеву чи запобіжну ущільнювальну підкладку, ви ще вн утрішньої різьби на верхній торцевій частині ковпачка є захисне кільце, нижня частина днища ковпачка із зовнішнього боку має чашоподібну форму, з виконаними опорними елементами у вигляді виступів, кожний з який відходить від твірної склепінчастої ділянки днища, з іншого боку він утворює кінцеву частину бічної стінки циліндра або конуса, зовнішня бічна поверхня ковпачка має вертикальні виступи-ребра. Корисна модель відноситься до конструкцій судин (ємностей) і засобів для закупорювання їх і може бути використана при розвагах фанатів спортивних ігор. (11)627743 (21)2319856/28-13 (22) Замовлено 02.02.76 (31)549623 (32) 13.02.75 (33) ЗША (43) Опубликовано 05.10.78 Бюллетень .№37 (45) Дата опублікування опису 07.09.78 (51)M.Kn.B65D23/00 (53) УДК 666.171.621.798.47 (088.8) (71) "Континенталь Кєн Компани, Инк" (ЗША) (72) Салил Кумар Дас (ЗША) Відома пластикова (судина) ємність, що має бічну стінку з горличкам (з шийкою) і дно зовнішня поверхня якого має в центрі увігнуту склепінчасту ділянку з опорними елементами, кожний з яких може складається з декількох зв'язаних між собою дуг з різним радіусом кривизни. Недоліком відомої судини є те, що в ньому наприклад неможливо транспортувати (переносити), зберігати предмети які по діаметру більш ніж його шийка (які не пролазитимуть через шийку судини). (11)747408 (21)2596554/28-13 (22) Замовлено 28.03.78 (23) Приоритет (31) 3926/77 (32) 29.03.77 (33) Швейцарія (51) В 65 D 41/04 (53) УДК 621.798.4 (088.8) Опубликовано 07.07.80 Бюллетень №25 (71) (72) Альберт Обрист (Швейцарія) (54) Нагвинчувающийся ковпачок з полімерного матеріалу для укупорки пляшок (ємностей). Відомий ковпачок, для закупорювання пляшок (ємностей), який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьби, на зовнішній поверхні циліндра є, виступаюча ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикальних розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент. Метою корисної моделі є удосконалення ємності і розширення функціональних можливостей нагвинчувающогося ковпачка. Поставлена задача досягається тим, що пляшка з нагвинчувальним ковпачком або ковпачками для фанатів, що має ємність, яка складається з бічної стінки, на якій є горло і дно, зовнішня поверхня якого має в центрі увігнуту склепінчасту ділянку з опорними елементами, кожний з яких складається з декількох зв'язаних між собою дуг з різним радіусом кривизни, та ковпачок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є що найменше два сегменти різьби, на зовнішній поверхні циліндра є виступна ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикально розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент, яка відносно до винаходу має верхню конічну або перевернуту ча шеподібну частину з горлом на якому є спіральний сегмент зовнішньої різьби, на якій виконані періодично вертикальні пази, нижче сегмента різьби є один чи два кільцевих виступи, сама ж верхня частина виконана рифленою чи тільки з неглибокими кільцевими зігнутими пазами, або виступами, середня частина пляшки є циліндричної чи конічної форми або є вигнутої форми у вигляді рога, також у середній її частині виконаний заглиблений кільцевий паз, у якому є виступи, центральний з яких є щільним за структурою, цей кільцевий виступ являє собою відривну смугу, початкова частина якої накладена на кінцеву частину, між накладеними частинами є зазор, кінцева накладена частина відривної смуги має язичок, у якому є наскрізний отвір, виступи що знаходяться у кільцевому заглибленому пазу включаючи і відривну смугу, не виходять по висоті за зовнішні краї цього паза, нижня частина днища ємності із зовнішнього боку має чашеподібну форму з опорними елементами у вигляді виступів, кожний з яких починається від твірної склепинної ділянки днища, з іншого боку кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса, на верхній сегмент різьби горла ємності 5 19874 нагвинчується ковпачок, що складається з двох нагвинчуваних один на одного циліндрів, нижній циліндр ковпачка на внутрішній поверхні внизу має спіральний сегмент різьби, на якій виконані періодичні вертикальні пази, нижче внутрішньої різьби на торцевій частини цього циліндра є захисне кільце, на внутрішній поверхні якого виконані багаточисленні виступи у вигляді пелюсток, чи нижня частина кільця має два шари, які підігнуті один до одного, при цьому більш тонка підігнута частина захисного кільця виготовлена рифленою, у середній та верхній внутрішній частині нижнього циліндра ковпачка є відсік, який має зовнішню нижню і верхню стінку, зовнішня верхня стінка відсіку з наскрізним отвором у вигляді мундштука кріпиться у кільцевому пазі, який виконаний на бічній внутрішній стінці цього циліндра, мундштук має дугоподібну витягнуту форму, на верхній частині мундштука є один чи два кільцевих виступи та/або паза, при цьому мундштук є цільним чи складним з декількох частин, що входять одна у одну, зовнішня нижня стінка відсіку має складну форму з одним чи декількома наскрізними отворами, на верхній (внутрішній) частині цієї стінки виконані з'єднані між собою горизонтальні та вертикальні стінки, які утворюють одну чи декілька арок та патрубків чи патрубка, що підводиться до них або неї, у арках чи арці є кулька чи кульки, під кожним наскрізним отвором цієї стінки є кільцевий виступ, знизу під цією стінкою закріплена кільцева або кругова запобіжна ущільнювальна підкладка, у верхній частині цього циліндра ковпачка є зовнішній спіральний сегмент різьби на якому виконані періодично вертикальні пази, нижче цієї різьби розташований один чи два кільцевих виступи, верхній циліндр ковпачка має відкриту нижню і закриту верхню торцеву частину, внутрішня бічна стінка цього циліндра має спіральний сегмент різьби на якому виконані періодичні вертикальні пази, над сегментом різьби є кільцевий щільний внутрішній виступ, що по периметру має складну форму, або на внутрішньому боку циліндр має закріплену кільцеву чи запобіжну ущільнювальну підкладку, нижче внутрішньої різьби на торцевій частини цього циліндра є захисне кільце, зовнішня бічна поверхня нижнього та верхнього циліндра ковпачка має вертикальні виступи-ребра. Або ємність не має у середньої частини циліндра кільцевого паза з відривною смугою, і нижньої чашеподібної частини, її нижня торцева частина є відкритою, але унизу середньої частини ємності є спіральний сегмент зовнішньої різьби, в якій виконані періодично вертикальні пази, вище цієї різьби є один чи два кільцевих виступи, на нижню зовнішню різьбу ємності додатково нагвинчений циліндричної форми ковпачок, що має верхню відкриту та нижню закриту торцеву частини, який також має у верхній внутрішній частині спіральний сегмент різьби, на якій виконані періодичні вертикальні пази, під різьбою є кільцевий внутрішній щільний виступ, що по периметру має складну форму, або на внутрішньому боку циліндр має закріплену кільцеву чи запобіжну ущільнювальну підкладку, 6 вище внутрішньої різьби на верхній торцевій частині ковпачка є захисне кільце , нижня частина днища ковпачка із зовнішнього боку має чашеподібну форму, з виконаними опорними елементами у вигляді виступів кожний з який відходить від твірної склепінної ділянки днища, з іншого боку він утворює кінцеву частину бічної стінки циліндра або конуса, зовнішня бічна поверхня ковпачка має вертикальні виступи-ребра. Пропонуєма пляшка (ємність) з ковпачком або ковпачками має більш розширенні можливості. На фіг. 1 .Частина верхнього ковпачка. Фіг. 1.Частина ємності з відривною смугою. Фіг. 3. Нижній ковпачок. Складається з: 1 Ємності. 2 Нижнього нагвинчувального ковпачка. 3 Етикетки (ток). 4 Верхнього нагвинчувального ковпачка, що містить два циліндра у одному з яких є відсік який має внутрішні та зовнішні стінки. 5 Кільцеві ущільнювальні підкладки. 6 Кульки(ка). 7 Кругові захисні підкладки. Розташування і принцип дії. Є пластикова ємність (пляшка)1 яка має; верхню конічну або перевернуту чашоподібну частину з горлом на якому є спіральний сегмент зовнішньої різьби, на різьбі виконані періодично вертикальні пази, нижче сегмента цієї різьби є один чи два кільцевих виступи, сама ж верхня частина виконана рифленою чи тільки з неглибокими кільцевими зігнутими пазами, або виступами а також слова. Середня частина ємності 1 є циліндричної чи конічної форми або середня частина ємності 1 є вигн утої форми у вигляді рога. У середній частині ємності 1 виконаний заглиблений кільцевий паз, у якому є виступи, центральний з яких є щільним за структурою, цей кільцевий щільний виступ є відривною смугою, початкова частина цього щільного виступ у накладена на кінцеву його частину (кінці відривної смуги накладені один на одного) між накладеними частинами (кінцями) є зазор. Кінцева частина (накладена частина) цього виступу має язичок (розплющене закінчення) у якому є наскрізний отвір, язичок по розміру ширини, більше цього ущільненого виступу. Виступи що знаходяться у кільцевому пазу, включаючи і відривну смугу, не виходять по висоті за зовнішні краї цього паза (заховані в пазу). Нижня частина днища ємності 1 із зовнішнього боку має чашеподібну форму з опорними елементами у вигляді виступів кожний з яких починається від твірної склепинної ділянки днища, з іншого боку кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса, знизу на чашеподібной частині (на днище ємності) є слова, цифри, знаки (логотипи). На верхній сегмент різьби горла ємності 1 нагвинчується верхній ковпачок що складається з двох нагвинчуваних один на одного циліндрів 4. Нижній циліндр цього ковпачка 4 на внутрішній поверхні внизу має спіральний сегмент різьби, на якому виконані періодичні вертикальні пази. Нижче внутрішньої різьби на торцевій частини цього циліндра є захисне кільце (обручка) на внутрішній поверхні якого виконані багаточисленні виступи у вигляді пелюсток чи нижня частина цього кільця 7 19874 має два шари, які підігнуті один до одного, при цьому ця більш тонка підігнута частина захисного кільця (внутрішній шар) виготовлена рифленою. Захисне кільце при закрученому положенні нижнього циліндра ковпачка 4 на ємності 1 розташовується за кільцевим виступом що є на горлі ємності 1. Захисне кільце при розкручуванні нижнього циліндра ковпачка 4 рветься. У середній та верхній внутрішній частині нижнього циліндра ковпачка 4 є відсік, який має зовнішньою нижню і верхню стінки. Зовнішня верхня стінка відсіку з наскрізним отвором у вигляді мундштука кріпиться у кільцевому пазу, який виконаний на бічній внутрішній стінці цього циліндра, мундштук має дугоподібну витягн уту форму, на (у) верхній частині мундштука є один чи два кільцевих виступи та/або паза для захоплення їх губами, при цьому мундштук є цільним чи складним з декількох частин, що входять одна у другу. Зовнішня нижня стінка цього відсіку має складну форму з одним чи декількома наскрізними отворами, на верхній (внутрішній) частині цієї стінки виконані з'єднані між собою горизонтальні та вертикальні внутрішні стінки, які утворюють одну чи декілька арок (дугообразних стінок) та патрубків чи патрубка що підводиться до них або неї, у арках чи арці є кулька чи кульки 6, під кожним наскрізним отвором цієї стінки є кільцевий виступ у якому може бути закріплена пустотіла трубочка (рупор), знизу під цією стінкою закріплена кільцева 5 або запобіжна ущільнювальна кругова підкладка. У верхній частині нижнього циліндра ковпачка 4 є зовнішній спіральний сегмент різьби на якій виконані періодично вертикальні пази, нижче цієї різьби розташований один чи два кільцевих виступи. Верхній циліндр верхнього ковпачка 4 має відкриту нижню і закриту вер хню торцеву частини, внутрішня бічна стінка ковпачка 4 має спіральний сегмент різьби на якій виконані періодичні вертикальні пази, над сегментом різьби є кільцевий щільний внутрішній виступ, що по периметру має складну форму, або на внутрішньому боку циліндр має закріплену кільцеву 5 чи запобіжну ущільнювальну підкладку 7. Нижче внутрішньої різьби в (на) торцевій частини цього циліндра 4 є захисне кільце (обручка) на внутрішній поверхні якого виконані багаточисленні виступи у вигляді пелюсток чи нижня частина цього кільця має два шари, які підігнуті один до одного, при цьому ця більш тонка підігнута частина захисного кільця (внутрішній шар) виготовлена рифленою. Зовнішня бічна поверхня циліндра нижнього та верхнього ковпачка 4 має вертикальні виступи-ребра (є рифленні). На зовнішній верхній торцевой закритій стороні (частини) верхнього циліндра ковпачка 4 може бути нанесений логотип. Верхній циліндр ковпачка 4 у первісному положенні закручений на верхнім зовнішнім різьбленні нижнього циліндра ковпачка 4. Захисне кільце верхнього циліндра ковпачка 4 у закрученому положенні знаходиться за кільцевим виступом на нижньому циліндрі ковпачка 4. Або ємність 1 не має у середньої частини циліндра кругового паза з відривною смугою, і 8 нижньої чашеподібної частини (днища), її нижня торцева частина є відкритою, але у низу середньої частини циліндра ємності 1 є спіральний сегмент зовнішньої різьби, на якій виконані періодично вертикальні пази. Вище цієї різьби є один чи два кільцевих виступи. На нижню зовнішню різьбу ємності 1 додатково нагвинчується циліндричної форми нижній ковпачок 2, що має верхню відкриту та нижню закриту торцеву частини (має днище), який (ковпачок 2) має у верхній внутрішній частині спіральний сегмент різьби, на якій виконані періодичні вертикальні пази, під яким є кільцевий ущільнувальний внутрішній виступ, що по периметру має складну форму ,або на внутрішньому боку ковпачок має закріплену кільцеву 5 чи запобіжну ущільнювальну підкладку 7. Вище внутрішньої різьби у(на) верхній торцевій частині ковпачка 2 є захисне кільце (обручка) на внутрішній поверхні якого виконані багаточисленні виступи у вигляді пелюсток чи нижня частина цього кільця має два шари, які підігнуті один до одного, при цьому ця більш тонка підігнута частина захисного кільця (внутрішній шар) виготовлена рифленою. Захисне кільце при закрученому положенні нижнього ковпачка 2 на ємності 1 розташовується за круговим виступом що є на ємності 1. Нижня частина днища цього ковпачка 2 із зовнішнього боку має чашоподібну форму, з виконаними опорними елементами у вигляді виступів кожний з який відходить від твірної склепінної ділянки днища, з іншого боку він утворює кінцеву частину бічної стінки циліндра або конуса. Зовнішня бічна поверхня ковпачка 2 має вертикальні виступи-ребра (є рифленні). Запропонований варіант ємності може також удр уге використовуватися як тара для транспортування і збереження не великих предметів які по діаметру більше чим горло ємності 1. На ємності 1 також можуть бути виступи з наскрізним отвором чи пази над кожним з яких є місток (перешийок), у які просмикується мотузка для того щоб ємність 1 могла підвішуватися. На ємність 1 кріпиться одна чи кілька етикеток 3. У випадки якщо на ємності 1 є круговий паз з відривною смугою етикетка 3 може своїм тілом у прикріпленому положенні прикривати паз з відривною смугою. Після того як ємність 1 звільнена від напою користувач за допомогою відривній стрічки розрізає ємність 1 (тягне за розривну стрічку прокручуючи ємність по осі) і звільняється від днища ємності, чи розкручує нижній ковпачок 2. Далі розкручує верхній циліндр від (з) нижнього циліндра ковпачка4. Нижній циліндр верхнього ковпачка. 4 нагвинчує за допомогою нижньої внутрішньої різьби на зовнішню різьбу горла ємності 1, після чого користувач обхоплює губами мундштук і здійснює видих, обсяг повітря з легень користувача проходячи через; верхню стінку відсіку (мундштук) сам відсік і нижню стінку відсіку, створює свистячий шумовий ефект, який підсилюється по напрямку проходячи через ємність 1. 9 Комп’ютерна в ерстка Д. Шев ерун 19874 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
