Конструкція фальшпідлоги із стійкою

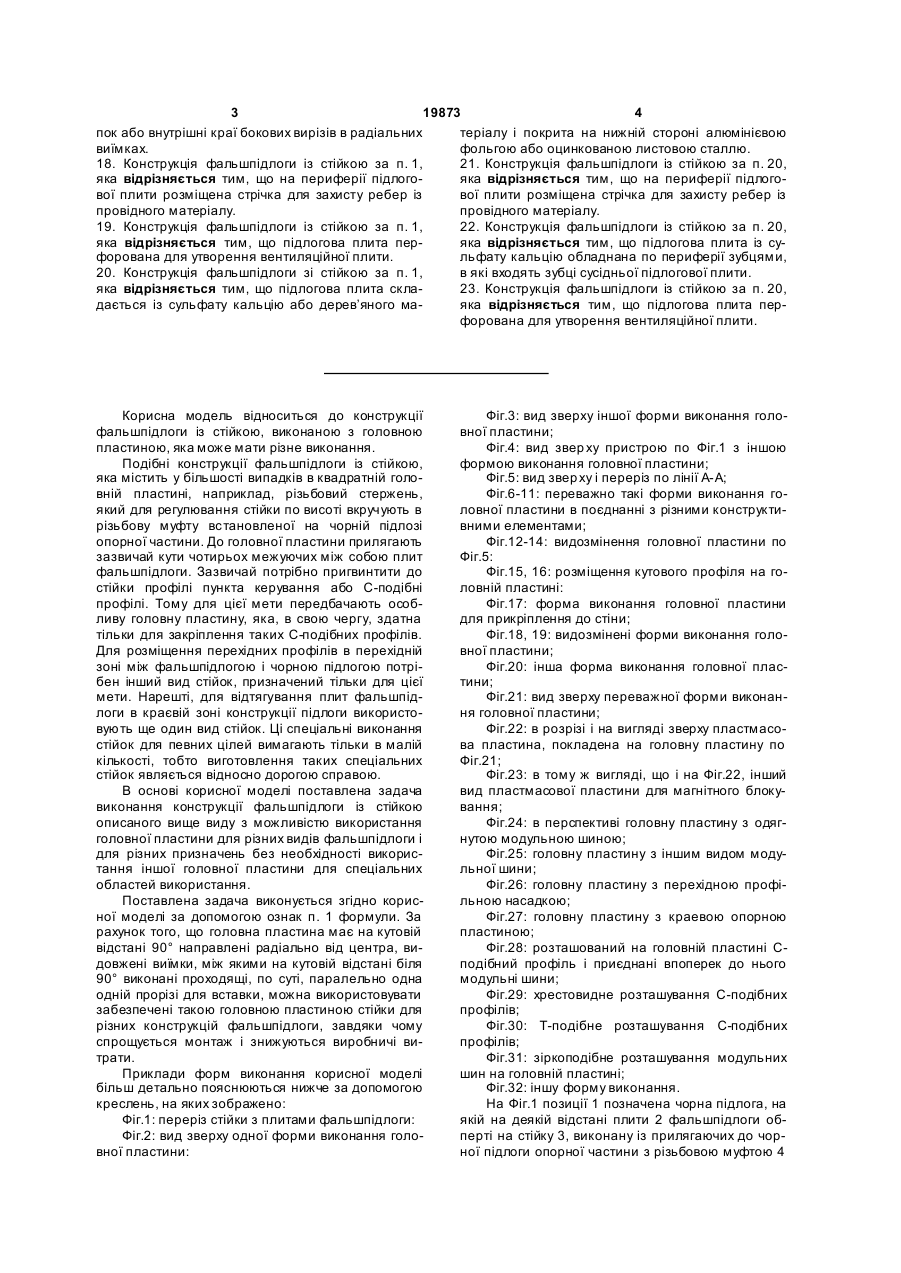

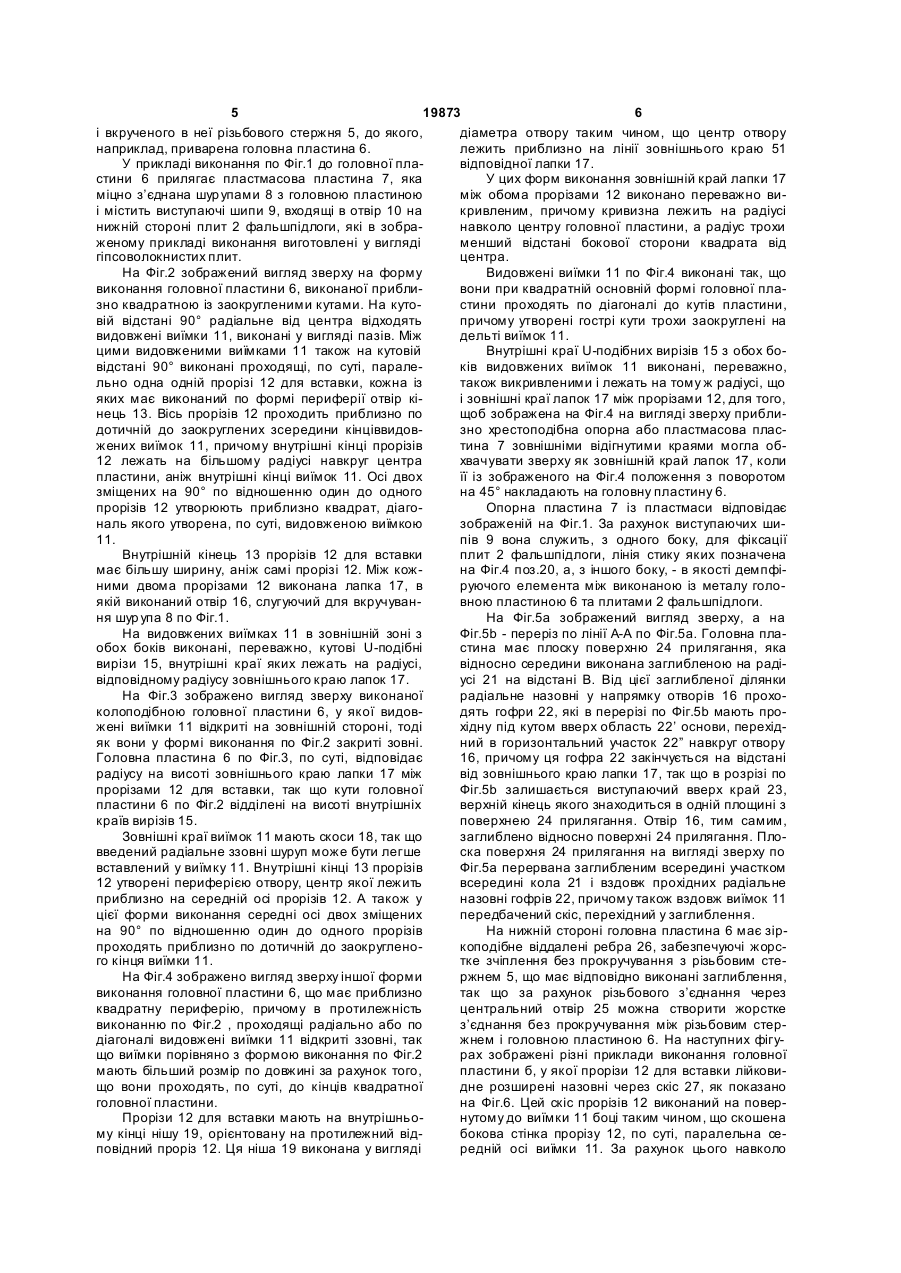

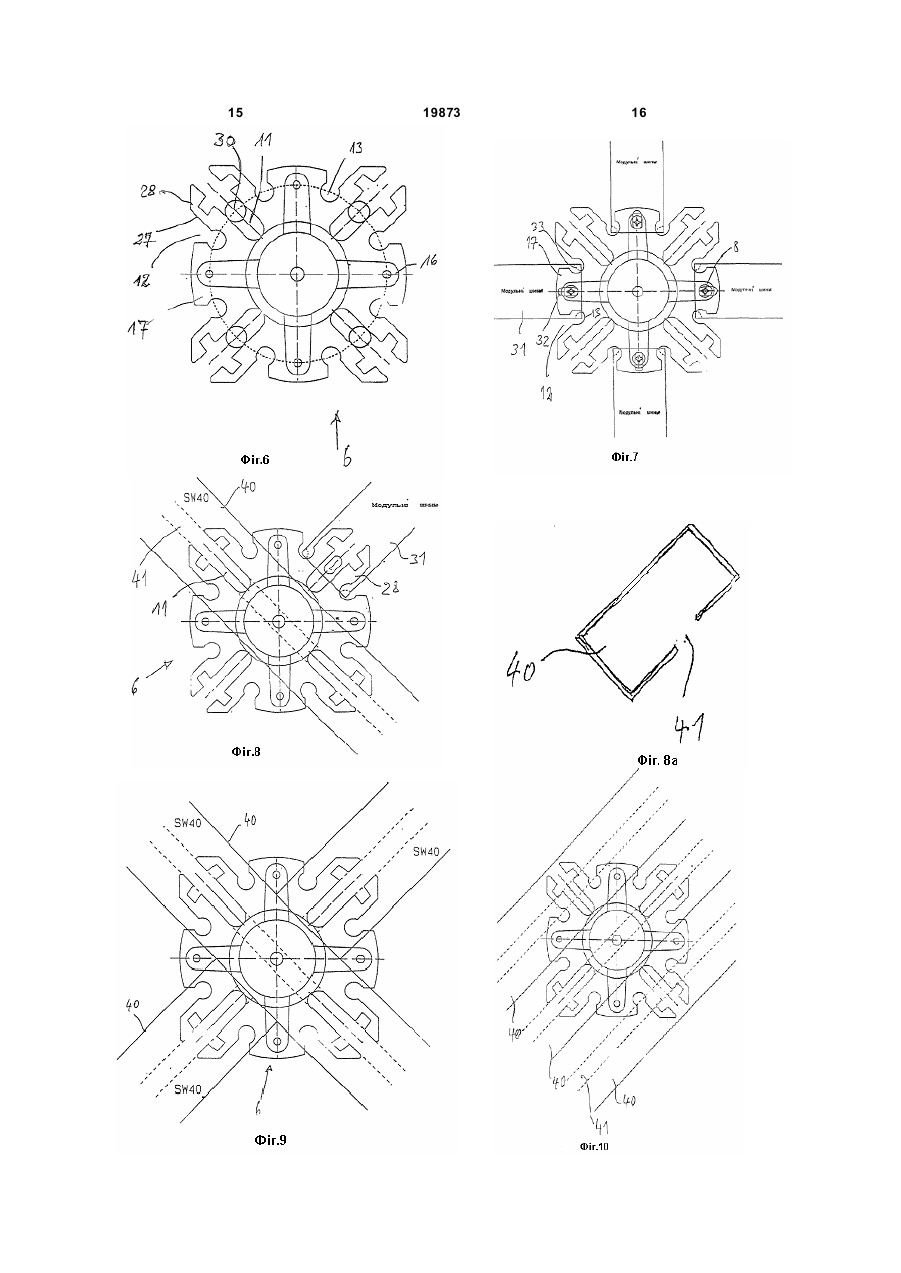

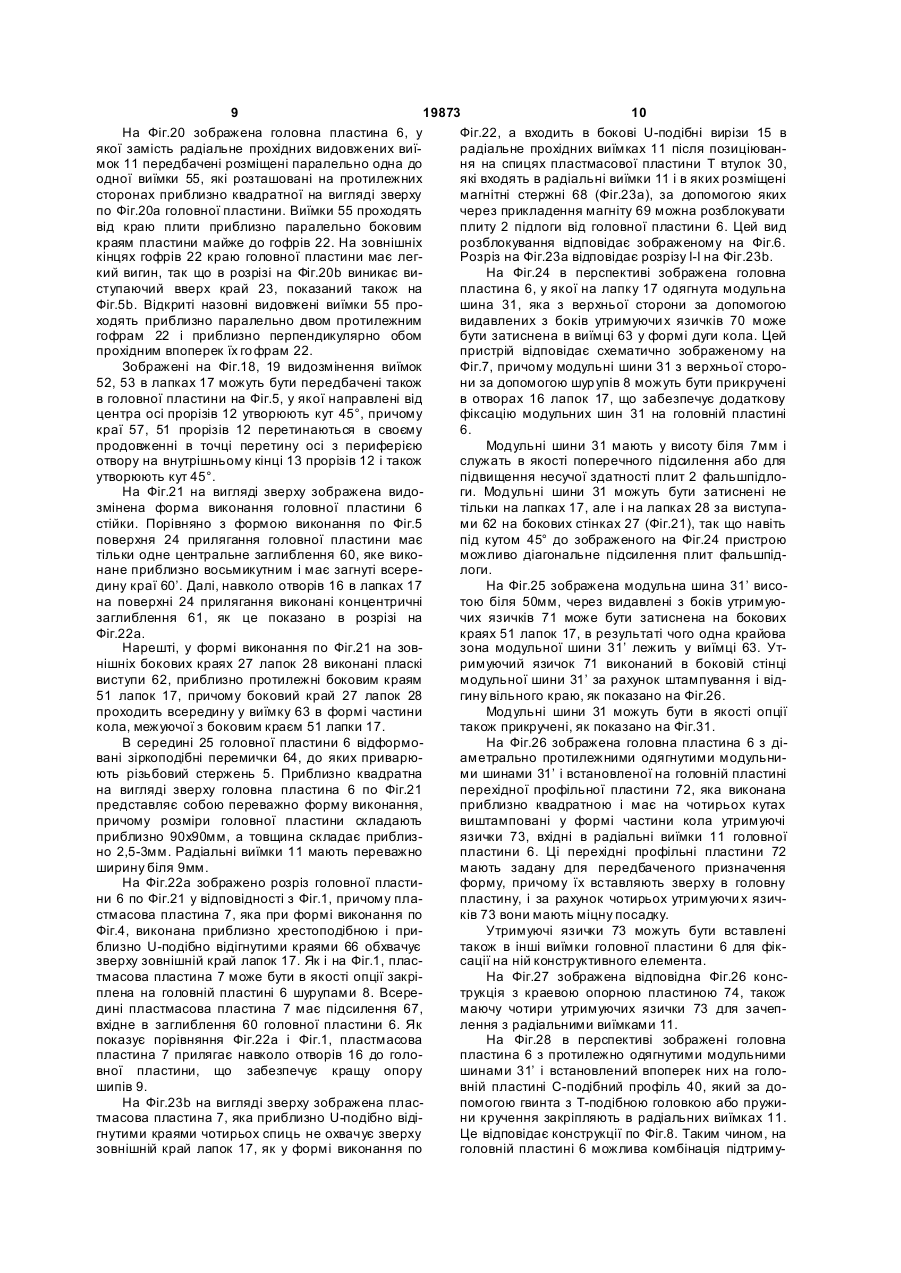

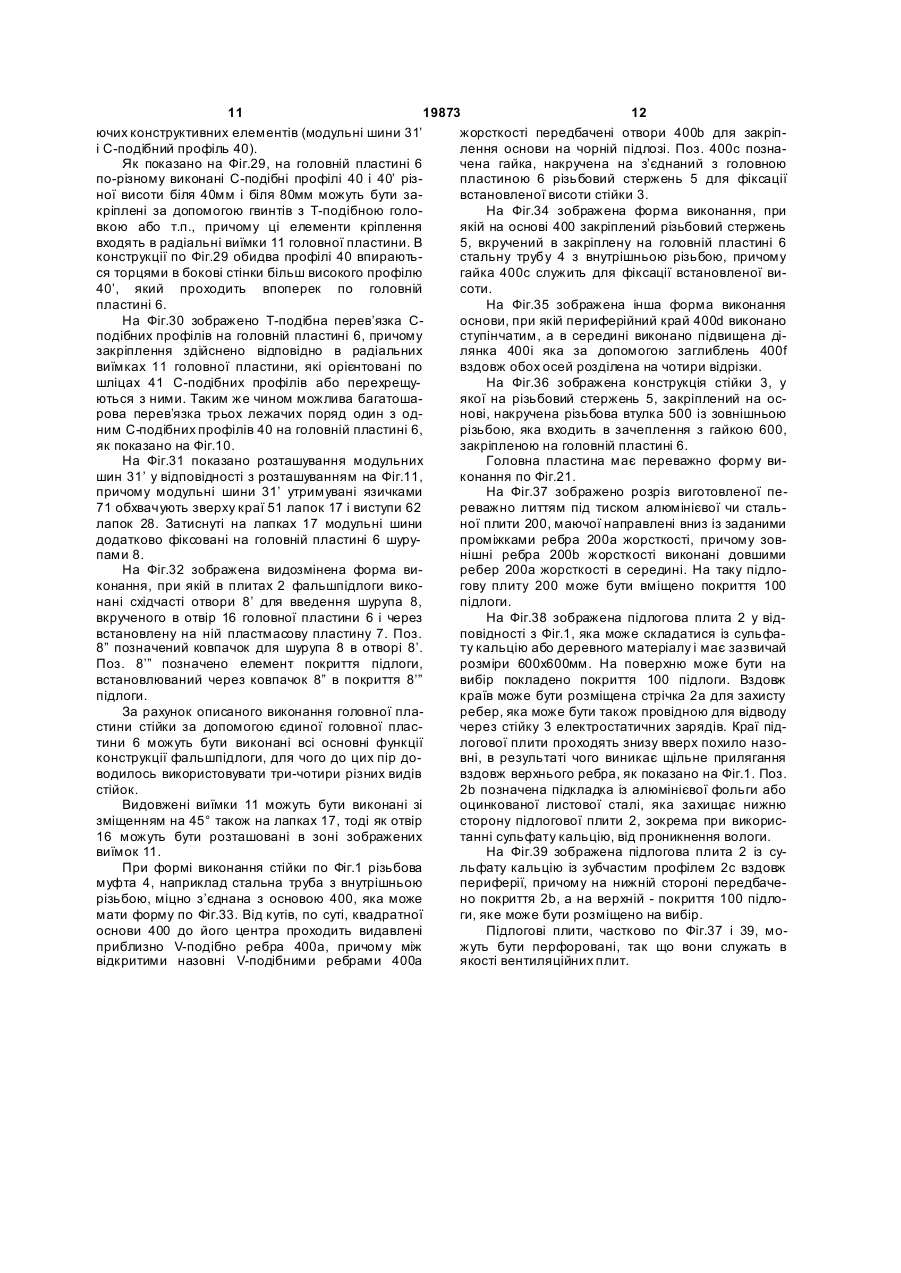

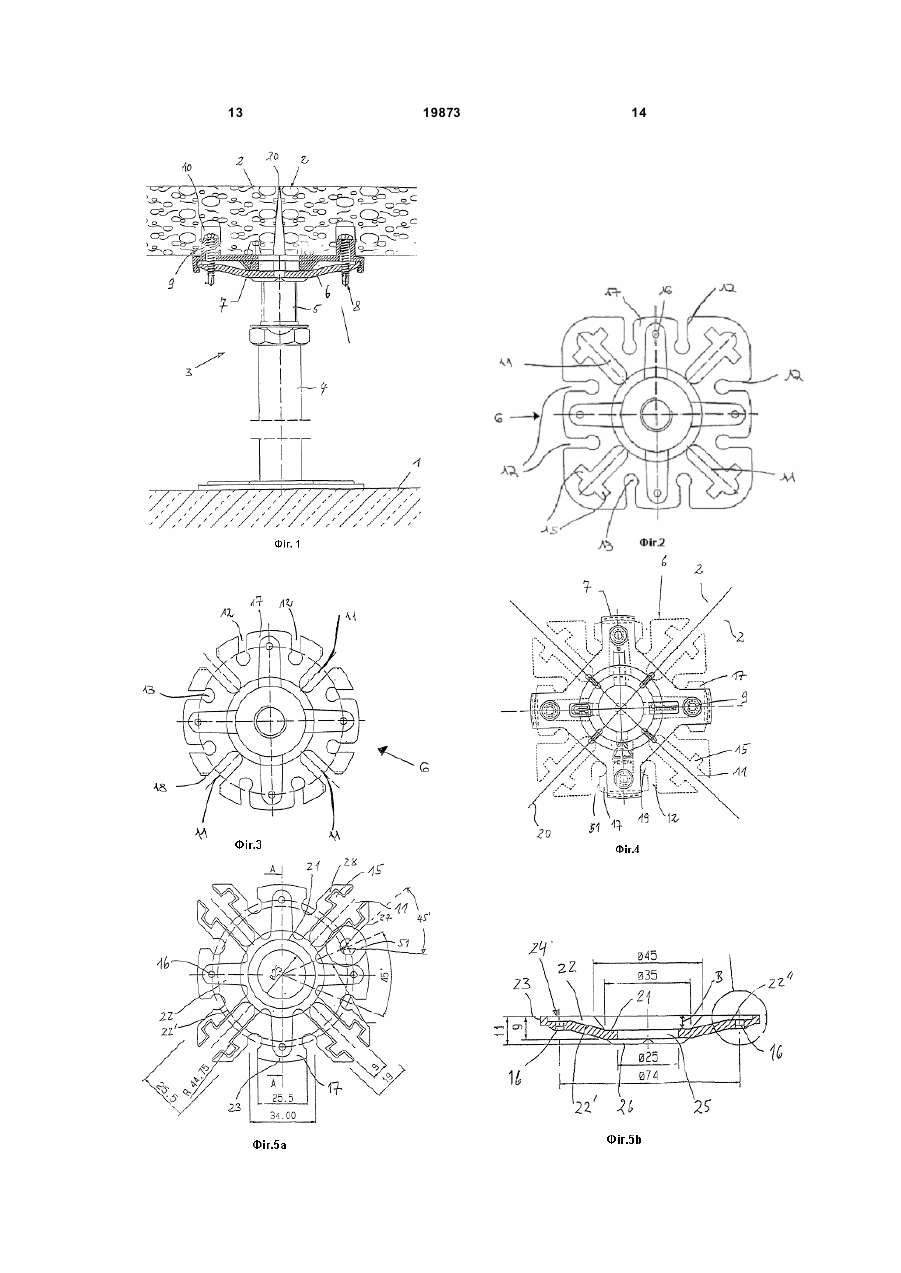

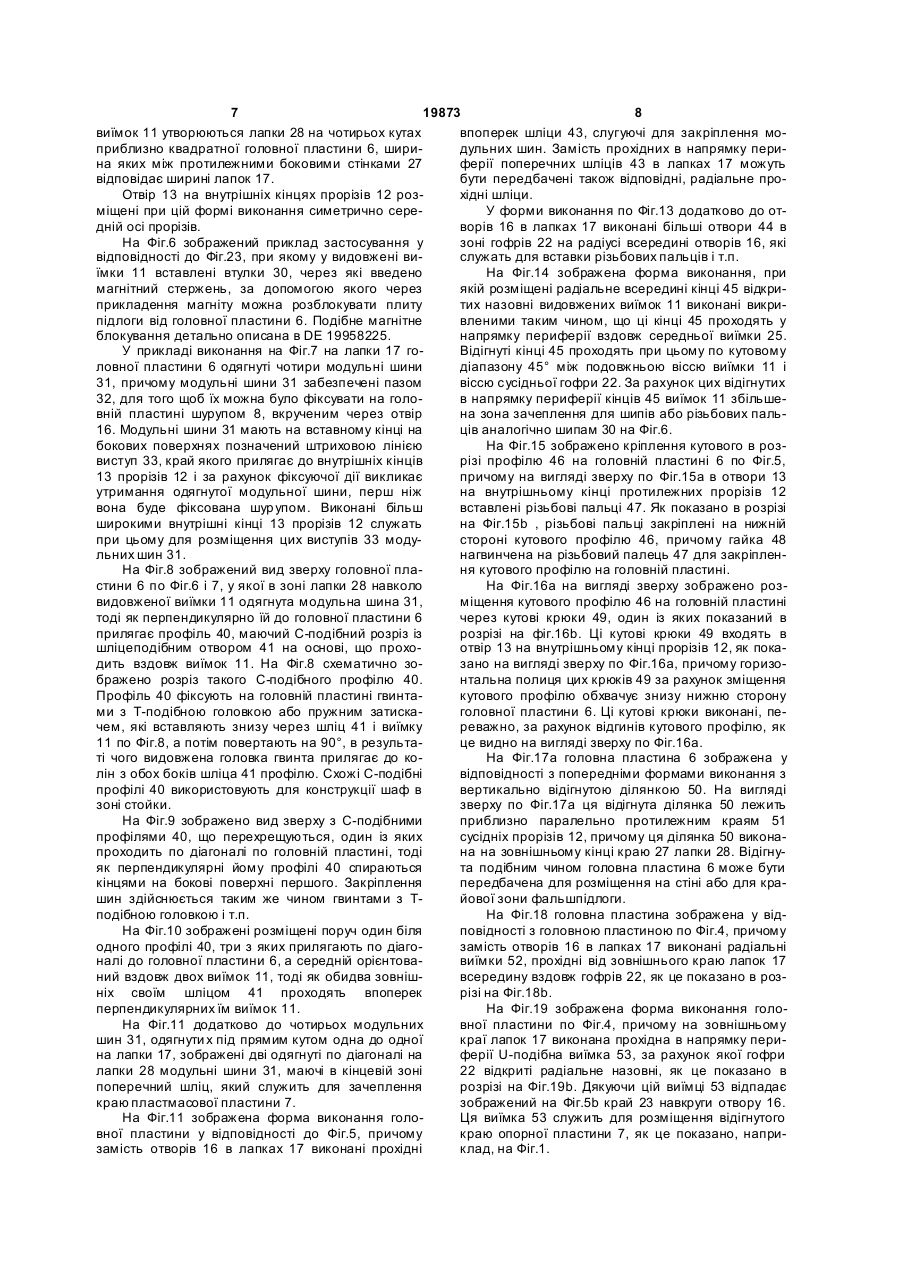

1. Конструкція фальшпідлоги із стійкою, що містить підлогову плиту із алюмінію або сталі, забезпечену на нижній частині ребрами жорсткості, підтримувану стійкою, що виконана з опорної частини і головної пластини, з’єднаної з опорною частиною через з’єднувальний елемент з можливістю переміщення для підтримання конструкції фальшпідлоги, причому в головній пластині стійки на кутовій відстані 90° виконані направлені радіально від центра видовжені виїмки і розміщені між виїмками на кутовій відстані 90° прорізі для вставки, обмежуючі між собою лапки. 2. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що вн утрішні кінці прорізей для вставки стійки щонайменше з одного боку виконані розширеними. 3. Конструкція фальшпідлоги із стійкою за п. 1 або 2, яка відрізняється тим, що в утворених між прорізями для вставки лапками стійки виконано отвір, переважно різьбовий отвір. 4. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що в зовнішній зоні стійки впоперек виїмок в їх внутрішніх краях виконані протилежні один одному вирізи. 5. Конструкція фальшпідлоги із стійкою за п. 4, яка відрізняє ться тим, що внутрішні краї вирізів стійки лежать на радіусі, що відповідає зовнішньому краю лапок. 6. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що головна пластина стійки виконана приблизно квадратною, а видовжені виїмки проходять по діагоналі від кутів. 7. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що навколо видовжених виїмок стійки виконані лапки, ширина яких відповідає ширині лапок. 8. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що головна пластина стійки має всередині заглиблену ділянку. 9. Конструкція фальшпідлоги із стійкою за п. 1, яка відрізняє ться тим, що видовжені виїмки стійки відкриті ззовні. 2 (19) 1 3 19873 4 пок або внутрішні краї бокових вирізів в радіальних теріалу і покрита на нижній стороні алюмінієвою виїмках. фольгою або оцинкованою листовою сталлю. 18. Конструкція фальшпідлоги із стійкою за п. 1, 21. Конструкція фальшпідлоги із стійкою за п. 20, яка відрізняється тим, що на периферії підлогояка відрізняється тим, що на периферії підлогової плити розміщена стрічка для захисту ребер із вої плити розміщена стрічка для захисту ребер із провідного матеріалу. провідного матеріалу. 19. Конструкція фальшпідлоги із стійкою за п. 1, 22. Конструкція фальшпідлоги із стійкою за п. 20, яка відрізняється тим, що підлогова плита перяка відрізняється тим, що підлогова плита із суфорована для утворення вентиляційної плити. льфату кальцію обладнана по периферії зубцями, 20. Конструкція фальшпідлоги зі стійкою за п. 1, в які входять зубці сусідньої підлогової плити. яка відрізняється тим, що підлогова плита скла23. Конструкція фальшпідлоги із стійкою за п. 20, дається із сульфату кальцію або дерев’яного маяка відрізняється тим, що підлогова плита перфорована для утворення вентиляційної плити. Корисна модель відноситься до конструкції фальшпідлоги із стійкою, виконаною з головною пластиною, яка може мати різне виконання. Подібні конструкції фальшпідлоги із стійкою, яка містить у більшості випадків в квадратній головній пластині, наприклад, різьбовий стержень, який для регулювання стійки по висоті вкручують в різьбову муфту встановленої на чорній підлозі опорної частини. До головної пластини прилягають зазвичай кути чотирьох межуючих між собою плит фальшпідлоги. Зазвичай потрібно пригвинтити до стійки профілі пункта керування або С-подібні профілі. Тому для цієї мети передбачають особливу головну пластину, яка, в свою чергу, здатна тільки для закріплення таких С-подібних профілів. Для розміщення перехідних профілів в перехідній зоні між фальшпідлогою і чорною підлогою потрібен інший вид стійок, призначений тільки для цієї мети. Нарешті, для відтягування плит фальшпідлоги в краєвій зоні конструкції підлоги використовують ще один вид стійок. Ці спеціальні виконання стійок для певних цілей вимагають тільки в малій кількості, тобто виготовлення таких спеціальних стійок являється відносно дорогою справою. В основі корисної моделі поставлена задача виконання конструкції фальшпідлоги із стійкою описаного вище виду з можливістю використання головної пластини для різних видів фальшпідлоги і для різних призначень без необхідності використання іншої головної пластини для спеціальних областей використання. Поставлена задача виконується згідно корисної моделі за допомогою ознак п. 1 формули. За рахунок того, що головна пластина має на кутовій відстані 90° направлені радіально від центра, видовжені виїмки, між якими на кутовій відстані біля 90° виконані проходящі, по суті, паралельно одна одній прорізі для вставки, можна використовувати забезпечені такою головною пластиною стійки для різних конструкцій фальшпідлоги, завдяки чому спрощується монтаж і знижуються виробничі витрати. Приклади форм виконання корисної моделі більш детально пояснюються нижче за допомогою креслень, на яких зображено: Фіг.1: переріз стійки з плитами фальшпідлоги: Фіг.2: вид зверху одної форми виконання головної пластини: Фіг.3: вид зверху іншої форми виконання головної пластини; Фіг.4: вид звер ху пристрою по Фіг.1 з іншою формою виконання головної пластини; Фіг.5: вид звер ху і переріз по лінії А-А; Фіг.6-11: переважно такі форми виконання головної пластини в поєднанні з різними конструктивними елементами; Фіг.12-14: видозмінення головної пластини по Фіг.5: Фіг.15, 16: розміщення кутового профіля на головній пластині: Фіг.17: форма виконання головної пластини для прикріплення до стіни; Фіг.18, 19: видозмінені форми виконання головної пластини; Фіг.20: інша форма виконання головної пластини; Фіг.21: вид зверху переважної форми виконання головної пластини; Фіг.22: в розрізі і на вигляді зверху пластмасова пластина, покладена на головну пластину по Фіг.21; Фіг.23: в тому ж вигляді, що і на Фіг.22, інший вид пластмасової пластини для магнітного блокування; Фіг.24: в перспективі головну пластину з одягнутою модульною шиною; Фіг.25: головну пластину з іншим видом модульної шини; Фіг.26: головну пластину з перехідною профільною насадкою; Фіг.27: головну пластину з краевою опорною пластиною; Фіг.28: розташований на головній пластині Сподібний профіль і приєднані впоперек до нього модульні шини; Фіг.29: хрестовидне розташування С-подібних профілів; Фіг.30: Т-подібне розташування С-подібних профілів; Фіг.31: зіркоподібне розташування модульних шин на головній пластині; Фіг.32: іншу форму виконання. На Фіг.1 позиції 1 позначена чорна підлога, на якій на деякій відстані плити 2 фальшпідлоги обперті на стійку 3, виконану із прилягаючих до чорної підлоги опорної частини з різьбовою муфтою 4 5 19873 6 і вкрученого в неї різьбового стержня 5, до якого, діаметра отвору таким чином, що центр отвору наприклад, приварена головна пластина 6. лежить приблизно на лінії зовнішнього краю 51 У прикладі виконання по Фіг.1 до головної плавідповідної лапки 17. стини 6 прилягає пластмасова пластина 7, яка У цих форм виконання зовнішній край лапки 17 міцно з’єднана шур упами 8 з головною пластиною між обома прорізами 12 виконано переважно виі містить виступаючі шипи 9, входящі в отвір 10 на кривленим, причому кривизна лежить на радіусі нижній стороні плит 2 фальшпідлоги, які в зобранавколо центру головної пластини, а радіус трохи женому прикладі виконання виготовлені у вигляді менший відстані бокової сторони квадрата від гіпсоволокнистих плит. центра. На Фіг.2 зображений вигляд зверху на форму Видовжені виїмки 11 по Фіг.4 виконані так, що виконання головної пластини 6, виконаної прибливони при квадратній основній формі головної плазно квадратною із заокругленими кутами. На кутостини проходять по діагоналі до кутів пластини, вій відстані 90° радіальне від центра відходять причому утворені гострі кути трохи заокруглені на видовжені виїмки 11, виконані у вигляді пазів. Між дельті виїмок 11. цими видовженими виїмками 11 також на кутовій Внутрішні краї U-подібних вирізів 15 з обох бовідстані 90° виконані проходящі, по суті, паралеків видовжених виїмок 11 виконані, переважно, льно одна одній прорізі 12 для вставки, кожна із також викривленими і лежать на тому ж радіусі, що яких має виконаний по формі периферії отвір кіі зовнішні краї лапок 17 між прорізами 12, для того, нець 13. Вісь прорізів 12 проходить приблизно по щоб зображена на Фіг.4 на вигляді зверху приблидотичній до заокруглених зсередини кінціввидовзно хрестоподібна опорна або пластмасова пласжених виїмок 11, причому внутрішні кінці прорізів тина 7 зовнішніми відігнутими краями могла об12 лежать на більшому радіусі навкруг центра хвачувати зверху як зовнішній край лапок 17, коли пластини, аніж внутрішні кінці виїмок 11. Осі двох її із зображеного на Фіг.4 положення з поворотом зміщених на 90° по відношенню один до одного на 45° накладають на головну пластину 6. прорізів 12 утворюють приблизно квадрат, діагоОпорна пластина 7 із пластмаси відповідає наль якого утворена, по суті, видовженою виїмкою зображеній на Фіг.1. За рахунок виступаючих ши11. пів 9 вона служить, з одного боку, для фіксації Внутрішній кінець 13 прорізів 12 для вставки плит 2 фальшпідлоги, лінія стику яких позначена має більшу ширину, аніж самі прорізі 12. Між кожна Фіг.4 поз.20, а, з іншого боку, - в якості демпфіними двома прорізами 12 виконана лапка 17, в руючого елемента між виконаною із металу голоякій виконаний отвір 16, слугуючий для вкручуванвною пластиною 6 та плитами 2 фальшпідлоги. ня шур упа 8 по Фіг.1. На Фіг.5а зображений вигляд зверху, а на На видовжених виїмках 11 в зовнішній зоні з Фіг.5b - переріз по лінії А-А по Фіг.5а. Головна плаобох боків виконані, переважно, кутові U-подібні стина має плоску поверхню 24 прилягання, яка вирізи 15, внутрішні краї яких лежать на радіусі, відносно середини виконана заглибленою на радівідповідному радіусу зовнішнього краю лапок 17. усі 21 на відстані В. Від цієї заглибленої ділянки На Фіг.3 зображено вигляд зверху виконаної радіальне назовні у напрямку отворів 16 прохоколоподібною головної пластини 6, у якої видовдять гофри 22, які в перерізі по Фіг.5b мають прожені виїмки 11 відкриті на зовнішній стороні, тоді хідну під кутом вверх область 22’ основи, перехідяк вони у формі виконання по Фіг.2 закриті зовні. ний в горизонтальний участок 22” навкруг отвору Головна пластина 6 по Фіг.3, по суті, відповідає 16, причому ця гофра 22 закінчується на відстані радіусу на висоті зовнішнього краю лапки 17 між від зовнішнього краю лапки 17, так що в розрізі по прорізами 12 для вставки, так що кути головної Фіг.5b залишається виступаючий вверх край 23, пластини 6 по Фіг.2 відділені на висоті внутрішніх верхній кінець якого знаходиться в одній площині з країв вирізів 15. поверхнею 24 прилягання. Отвір 16, тим самим, Зовнішні краї виїмок 11 мають скоси 18, так що заглиблено відносно поверхні 24 прилягання. Пловведений радіальне ззовні шуруп може бути легше ска поверхня 24 прилягання на вигляді зверху по вставлений у виїмку 11. Внутрішні кінці 13 прорізів Фіг.5а перервана заглибленим всередині участком 12 утворені периферією отвору, центр якої лежить всередині кола 21 і вздовж прохідних радіальне приблизно на середній осі прорізів 12. А також у назовні гофрів 22, причому також вздовж виїмок 11 цієї форми виконання середні осі двох зміщених передбачений скіс, перехідний у заглиблення. на 90° по відношенню один до одного прорізів На нижній стороні головна пластина 6 має зірпроходять приблизно по дотичній до заокругленокоподібне віддалені ребра 26, забезпечуючі жорсго кінця виїмки 11. тке зчіплення без прокручування з різьбовим стеНа Фіг.4 зображено вигляд зверху іншої форми ржнем 5, що має відповідно виконані заглиблення, виконання головної пластини 6, що має приблизно так що за рахунок різьбового з’єднання через квадратну периферію, причому в протилежність центральний отвір 25 можна створити жорстке виконанню по Фіг.2 , проходящі радіально або по з’єднання без прокручування між різьбовим стердіагоналі видовжені виїмки 11 відкриті ззовні, так жнем і головною пластиною 6. На наступних фігущо виїмки порівняно з формою виконання по Фіг.2 рах зображені різні приклади виконання головної мають більший розмір по довжині за рахунок того, пластини б, у якої прорізи 12 для вставки лійковищо вони проходять, по суті, до кінців квадратної дне розширені назовні через скіс 27, як показано головної пластини. на Фіг.6. Цей скіс прорізів 12 виконаний на поверПрорізи 12 для вставки мають на внутрішньонутому до виїмки 11 боці таким чином, що скошена му кінці нішу 19, орієнтовану на протилежний відбокова стінка прорізу 12, по суті, паралельна сеповідний проріз 12. Ця ніша 19 виконана у вигляді редній осі виїмки 11. За рахунок цього навколо 7 19873 8 виїмок 11 утворюються лапки 28 на чотирьох кутах впоперек шліци 43, слугуючі для закріплення моприблизно квадратної головної пластини 6, ширидульних шин. Замість прохідних в напрямку перина яких між протилежними боковими стінками 27 ферії поперечних шліців 43 в лапках 17 можуть відповідає ширині лапок 17. бути передбачені також відповідні, радіальне проОтвір 13 на внутрішніх кінцях прорізів 12 розхідні шліци. міщені при цій формі виконання симетрично сереУ форми виконання по Фіг.13 додатково до отдній осі прорізів. ворів 16 в лапках 17 виконані більші отвори 44 в На Фіг.6 зображений приклад застосування у зоні гофрів 22 на радіусі всередині отворів 16, які відповідності до Фіг.23, при якому у видовжені вислужать для вставки різьбових пальців і т.п. їмки 11 вставлені втулки 30, через які введено На Фіг.14 зображена форма виконання, при магнітний стержень, за допомогою якого через якій розміщені радіальне всередині кінці 45 відкриприкладення магніту можна розблокувати плиту тих назовні видовжених виїмок 11 виконані викрипідлоги від головної пластини 6. Подібне магнітне вленими таким чином, що ці кінці 45 проходять у блокування детально описана в DE 19958225. напрямку периферії вздовж середньої виїмки 25. У прикладі виконання на Фіг.7 на лапки 17 гоВідігнуті кінці 45 проходять при цьому по кутовому ловної пластини 6 одягнуті чотири модульні шини діапазону 45° між подовжньою віссю виїмки 11 і 31, причому модульні шини 31 забезпечені пазом віссю сусідньої гофри 22. За рахунок цих відігнутих 32, для того щоб їх можна було фіксувати на голов напрямку периферії кінців 45 виїмок 11 збільшевній пластині шурупом 8, вкрученим через отвір на зона зачеплення для шипів або різьбових паль16. Модульні шини 31 мають на вставному кінці на ців аналогічно шипам 30 на Фіг.6. бокових поверхнях позначений штриховою лінією На Фіг.15 зображено кріплення кутового в розвиступ 33, край якого прилягає до внутрішніх кінців різі профілю 46 на головній пластині 6 по Фіг.5, 13 прорізів 12 і за рахунок фіксуючої дії викликає причому на вигляді зверху по Фіг.15а в отвори 13 утримання одягнутої модульної шини, перш ніж на внутрішньому кінці протилежних прорізів 12 вона буде фіксована шур упом. Виконані більш вставлені різьбові пальці 47. Як показано в розрізі широкими внутрішні кінці 13 прорізів 12 служать на Фіг.15b , різьбові пальці закріплені на нижній при цьому для розміщення цих виступів 33 модустороні кутового профілю 46, причому гайка 48 льних шин 31. нагвинчена на різьбовий палець 47 для закріпленНа Фіг.8 зображений вид зверху головної планя кутового профілю на головній пластині. стини 6 по Фіг.6 і 7, у якої в зоні лапки 28 навколо На Фіг.16а на вигляді зверху зображено розвидовженої виїмки 11 одягнута модульна шина 31, міщення кутового профілю 46 на головній пластині тоді як перпендикулярно їй до головної пластини 6 через кутові крюки 49, один із яких показаний в прилягає профіль 40, маючий С-подібний розріз із розрізі на фіг.16b. Ці кутові крюки 49 входять в шліцеподібним отвором 41 на основі, що прохоотвір 13 на внутрішньому кінці прорізів 12, як покадить вздовж виїмок 11. На Фіг.8 схематично зозано на вигляді зверху по Фіг.16а, причому горизображено розріз такого С-подібного профілю 40. нтальна полиця цих крюків 49 за рахунок зміщення Профіль 40 фіксують на головній пластині гвинтакутового профілю обхвачує знизу нижню сторону ми з Т-подібною головкою або пружним затискаголовної пластини 6. Ці кутові крюки виконані, печем, які вставляють знизу через шліц 41 і виїмку реважно, за рахунок відгинів кутового профілю, як 11 по Фіг.8, а потім повертають на 90°, в результаце видно на вигляді зверху по Фіг.16а. ті чого видовжена головка гвинта прилягає до коНа Фіг.17а головна пластина 6 зображена у лін з обох боків шліца 41 профілю. Схожі С-подібні відповідності з попередніми формами виконання з профілі 40 використовують для конструкції шаф в вертикально відігнутою ділянкою 50. На вигляді зоні стойки. зверху по Фіг.17а ця відігнута ділянка 50 лежить На Фіг.9 зображено вид зверху з С-подібними приблизно паралельно протилежним краям 51 профілями 40, що перехрещуються, один із яких сусідніх прорізів 12, причому ця ділянка 50 виконапроходить по діагоналі по головній пластині, тоді на на зовнішньому кінці краю 27 лапки 28. Відігнуяк перпендикулярні йому профілі 40 спираються та подібним чином головна пластина 6 може бути кінцями на бокові поверхні першого. Закріплення передбачена для розміщення на стіні або для крашин здійснюється таким же чином гвинтами з Тйової зони фальшпідлоги. подібною головкою і т.п. На Фіг.18 головна пластина зображена у відНа Фіг.10 зображені розміщені поруч один біля повідності з головною пластиною по Фіг.4, причому одного профілі 40, три з яких прилягають по діагозамість отворів 16 в лапках 17 виконані радіальні налі до головної пластини 6, а середній орієнтовавиїмки 52, прохідні від зовнішнього краю лапок 17 ний вздовж двох виїмок 11, тоді як обидва зовнішвсередину вздовж гофрів 22, як це показано в розніх своїм шліцом 41 проходять впоперек різі на Фіг.18b. перпендикулярних їм виїмок 11. На Фіг.19 зображена форма виконання голоНа Фіг.11 додатково до чотирьох модульних вної пластини по Фіг.4, причому на зовнішньому шин 31, одягнути х під прямим кутом одна до одної краї лапок 17 виконана прохідна в напрямку перина лапки 17, зображені дві одягнуті по діагоналі на ферії U-подібна виїмка 53, за рахунок якої гофри лапки 28 модульні шини 31, маючі в кінцевій зоні 22 відкриті радіальне назовні, як це показано в поперечний шліц, який служить для зачеплення розрізі на Фіг.19b. Дякуючи цій виїмці53 відпадає краю пластмасової пластини 7. зображений на Фіг.5b край 23 навкруги отвору 16. На Фіг.11 зображена форма виконання голоЦя виїмка 53 служить для розміщення відігнутого вної пластини у відповідності до Фіг.5, причому краю опорної пластини 7, як це показано, напризамість отворів 16 в лапках 17 виконані прохідні клад, на Фіг.1. 9 19873 10 На Фіг.20 зображена головна пластина 6, у Фіг.22, а входить в бокові U-подібні вирізи 15 в якої замість радіальне прохідних видовжених виїрадіальне прохідних виїмках 11 після позиціюванмок 11 передбачені розміщені паралельно одна до ня на спицях пластмасової пластини Т втулок 30, одної виїмки 55, які розташовані на протилежних які входять в радіальні виїмки 11 і в яких розміщені сторонах приблизно квадратної на вигляді зверху магнітні стержні 68 (Фіг.23а), за допомогою яких по Фіг.20а головної пластини. Виїмки 55 проходять через прикладення магніту 69 можна розблокувати від краю плити приблизно паралельно боковим плиту 2 підлоги від головної пластини 6. Цей вид краям пластини майже до гофрів 22. На зовнішніх розблокування відповідає зображеному на Фіг.6. кінцях гофрів 22 краю головної пластини має легРозріз на Фіг.23а відповідає розрізу І-І на Фіг.23b. кий вигин, так що в розрізі на Фіг.20b виникає виНа Фіг.24 в перспективі зображена головна ступаючий вверх край 23, показаний також на пластина 6, у якої на лапку 17 одягнута модульна Фіг.5b. Відкриті назовні видовжені виїмки 55 прошина 31, яка з верхньої сторони за допомогою ходять приблизно паралельно двом протилежним видавлених з боків утримуючи х язичків 70 може гофрам 22 і приблизно перпендикулярно обом бути затиснена в виїмці 63 у формі дуги кола. Цей прохідним впоперек їх го фрам 22. пристрій відповідає схематично зображеному на Зображені на Фіг.18, 19 видозмінення виїмок Фіг.7, причому модульні шини 31 з верхньої сторо52, 53 в лапках 17 можуть бути передбачені також ни за допомогою шур упів 8 можуть бути прикручені в головної пластини на Фіг.5, у якої направлені від в отворах 16 лапок 17, що забезпечує додаткову центра осі прорізів 12 утворюють кут 45°, причому фіксацію модульних шин 31 на головній пластині краї 57, 51 прорізів 12 перетинаються в своєму 6. продовженні в точці перетину осі з периферією Модульні шини 31 мають у висоту біля 7мм і отвору на внутрішньому кінці 13 прорізів 12 і також служать в якості поперечного підсилення або для утворюють кут 45°. підвищення несучої здатності плит 2 фальшпідлоНа Фіг.21 на вигляді зверху зображена видоги. Модульні шини 31 можуть бути затиснені не змінена форма виконання головної пластини 6 тільки на лапках 17, але і на лапках 28 за виступастійки. Порівняно з формою виконання по Фіг.5 ми 62 на бокових стінках 27 (Фіг.21), так що навіть поверхня 24 прилягання головної пластини має під кутом 45° до зображеного на Фіг.24 пристрою тільки одне центральне заглиблення 60, яке викоможливо діагональне підсилення плит фальшпіднане приблизно восьмикутним і має загнуті всерелоги. дину краї 60’. Далі, навколо отворів 16 в лапках 17 На Фіг.25 зображена модульна шина 31’ висона поверхні 24 прилягання виконані концентричні тою біля 50мм, через видавлені з боків утримуюзаглиблення 61, як це показано в розрізі на чих язичків 71 може бути затиснена на бокових Фіг.22а. краях 51 лапок 17, в результаті чого одна крайова Нарешті, у формі виконання по Фіг.21 на зовзона модульної шини 31’ лежить у виїмці 63. Утнішніх бокових краях 27 лапок 28 виконані пласкі римуючий язичок 71 виконаний в боковій стінці виступи 62, приблизно протилежні боковим краям модульної шини 31’ за рахунок штампування і від51 лапок 17, причому боковий край 27 лапок 28 гину вільного краю, як показано на Фіг.26. проходить всередину у виїмку 63 в формі частини Модульні шини 31 можуть бути в якості опції кола, межуючої з боковим краєм 51 лапки 17. також прикручені, як показано на Фіг.31. В середині 25 головної пластини 6 відформоНа Фіг.26 зображена головна пластина 6 з дівані зіркоподібні перемички 64, до яких приварюаметрально протилежними одягнутими модульниють різьбовий стержень 5. Приблизно квадратна ми шинами 31’ і встановленої на головній пластині на вигляді зверху головна пластина 6 по Фіг.21 перехідної профільної пластини 72, яка виконана представляє собою переважно форму виконання, приблизно квадратною і має на чотирьох кутах причому розміри головної пластини складають виштамповані у формі частини кола утримуючі приблизно 90х90мм, а товщина складає приблизязички 73, вхідні в радіальні виїмки 11 головної но 2,5-3мм. Радіальні виїмки 11 мають переважно пластини 6. Ці перехідні профільні пластини 72 ширину біля 9мм. мають задану для передбаченого призначення На Фіг.22а зображено розріз головної пластиформу, причому їх вставляють зверху в головну ни 6 по Фіг.21 у відповідності з Фіг.1, причому плапластину, і за рахунок чотирьох утримуючи х язичстмасова пластина 7, яка при формі виконання по ків 73 вони мають міцну посадку. Фіг.4, виконана приблизно хрестоподібною і приУтримуючі язички 73 можуть бути вставлені близно U-подібно відігнутими краями 66 обхвачує також в інші виїмки головної пластини 6 для фікзверху зовнішній край лапок 17. Як і на Фіг.1, плассації на ній конструктивного елемента. тмасова пластина 7 може бути в якості опції закріНа Фіг.27 зображена відповідна Фіг.26 консплена на головній пластині 6 шурупами 8. Всеретрукція з краевою опорною пластиною 74, також дині пластмасова пластина 7 має підсилення 67, маючу чотири утримуючих язички 73 для зачепвхідне в заглиблення 60 головної пластини 6. Як лення з радіальними виїмками 11. показує порівняння Фіг.22а і Фіг.1, пластмасова На Фіг.28 в перспективі зображені головна пластина 7 прилягає навколо отворів 16 до голопластина 6 з протилежно одягнутими модульними вної пластини, що забезпечує кращу опору шинами 31’ і встановлений впоперек них на голошипів 9. вній пластині С-подібний профіль 40, який за доНа Фіг.23b на вигляді зверху зображена пласпомогою гвинта з Т-подібною головкою або пружитмасова пластина 7, яка приблизно U-подібно відіни кручення закріпляють в радіальних виїмках 11. гнутими краями чотирьох спиць не охвачує зверху Це відповідає конструкції по Фіг.8. Таким чином, на зовнішній край лапок 17, як у формі виконання по головній пластині 6 можлива комбінація підтриму 11 19873 12 ючих конструктивних елементів (модульні шини 31’ жорсткості передбачені отвори 400b для закріпі С-подібний профіль 40). лення основи на чорній підлозі. Поз. 400с познаЯк показано на Фіг.29, на головній пластині 6 чена гайка, накручена на з’єднаний з головною по-різному виконані С-подібні профілі 40 і 40’ різпластиною 6 різьбовий стержень 5 для фіксації ної висоти біля 40мм і біля 80мм можуть бути завстановленої висоти стійки 3. кріплені за допомогою гвинтів з Т-подібною голоНа Фіг.34 зображена форма виконання, при вкою або т.п., причому ці елементи кріплення якій на основі 400 закріплений різьбовий стержень входять в радіальні виїмки 11 головної пластини. В 5, вкручений в закріплену на головній пластині 6 конструкції по Фіг.29 обидва профілі 40 впираютьстальну трубу 4 з внутрішньою різьбою, причому ся торцями в бокові стінки більш високого профілю гайка 400с служить для фіксації встановленої ви40’, який проходить впоперек по головній соти. пластині 6. На Фіг.35 зображена інша форма виконання На Фіг.30 зображено Т-подібна перев’язка Соснови, при якій периферійний край 400d виконано подібних профілів на головній пластині 6, причому ступінчатим, а в середині виконано підвищена дізакріплення здійснено відповідно в радіальних лянка 400і яка за допомогою заглиблень 400f виїмках 11 головної пластини, які орієнтовані по вздовж обох осей розділена на чотири відрізки. шліцах 41 С-подібних профілів або перехрещуНа Фіг.36 зображена конструкція стійки 3, у ються з ними. Таким же чином можлива багатошаякої на різьбовий стержень 5, закріплений на осрова перев’язка трьох лежачих поряд один з однові, накручена різьбова втулка 500 із зовнішньою ним С-подібних профілів 40 на головній пластині 6, різьбою, яка входить в зачеплення з гайкою 600, як показано на Фіг.10. закріпленою на головній пластині 6. На Фіг.31 показано розташування модульних Головна пластина має переважно форму вишин 31’ у відповідності з розташуванням на Фіг.11, конання по Фіг.21. причому модульні шини 31’ утримувані язичками На Фіг.37 зображено розріз виготовленої пе71 обхвачують зверху краї 51 лапок 17 і виступи 62 реважно литтям під тиском алюмінієвої чи стальлапок 28. Затиснуті на лапках 17 модульні шини ної плити 200, маючої направлені вниз із заданими додатково фіксовані на головній пластині 6 шурупроміжками ребра 200а жорсткості, причому зовпами 8. нішні ребра 200b жорсткості виконані довшими На Фіг.32 зображена видозмінена форма виребер 200а жорсткості в середині. На таку підлоконання, при якій в плитах 2 фальшпідлоги викогову плиту 200 може бути вміщено покриття 100 нані східчасті отвори 8’ для введення шурупа 8, підлоги. вкрученого в отвір 16 головної пластини 6 і через На Фіг.38 зображена підлогова плита 2 у відвстановлену на ній пластмасову пластину 7. Поз. повідності з Фіг.1, яка може складатися із сульфа8” позначений ковпачок для шурупа 8 в отворі 8’. ту кальцію або деревного матеріалу і має зазвичай Поз. 8’” позначено елемент покриття підлоги, розміри 600х600мм. На поверхню може бути на встановлюваний через ковпачок 8” в покриття 8’” вибір покладено покриття 100 підлоги. Вздовж підлоги. країв може бути розміщена стрічка 2а для захисту За рахунок описаного виконання головної пларебер, яка може бути також провідною для відводу стини стійки за допомогою єдиної головної пласчерез стійку 3 електростатичних зарядів. Краї підтини 6 можуть бути виконані всі основні функції логової плити проходять знизу вверх похило назоконструкції фальшпідлоги, для чого до цих пір довні, в результаті чого виникає щільне прилягання водилось використовувати три-чотири різних видів вздовж верхнього ребра, як показано на Фіг.1. Поз. стійок. 2b позначена підкладка із алюмінієвої фольги або Видовжені виїмки 11 можуть бути виконані зі оцинкованої листової сталі, яка захищає нижню зміщенням на 45° також на лапках 17, тоді як отвір сторону підлогової плити 2, зокрема при викорис16 можуть бути розташовані в зоні зображених танні сульфату кальцію, від проникнення вологи. виїмок 11. На Фіг.39 зображена підлогова плита 2 із суПри формі виконання стійки по Фіг.1 різьбова льфату кальцію із зубчастим профілем 2с вздовж муфта 4, наприклад стальна труба з внутрішньою периферії, причому на нижній стороні передбачерізьбою, міцно з’єднана з основою 400, яка може но покриття 2b, а на верхній - покриття 100 підломати форму по Фіг.33. Від кутів, по суті, квадратної ги, яке може бути розміщено на вибір. основи 400 до його центра проходить видавлені Підлогові плити, частково по Фіг.37 і 39, моприблизно V-подібно ребра 400а, причому між жуть бути перфоровані, так що вони служать в відкритими назовні V-подібними ребрами 400а якості вентиляційних плит. 13 19873 14 15 19873 16 17 19873 18 19 19873 20 21 19873 22 23 19873 24 25 19873 26 27 19873 28 29 Комп’ютерна в ерстка Г. Паяльніков 19873 Підписне 30 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
