Комплекс для заряджання свердловин емульсійною вибуховою речовиною

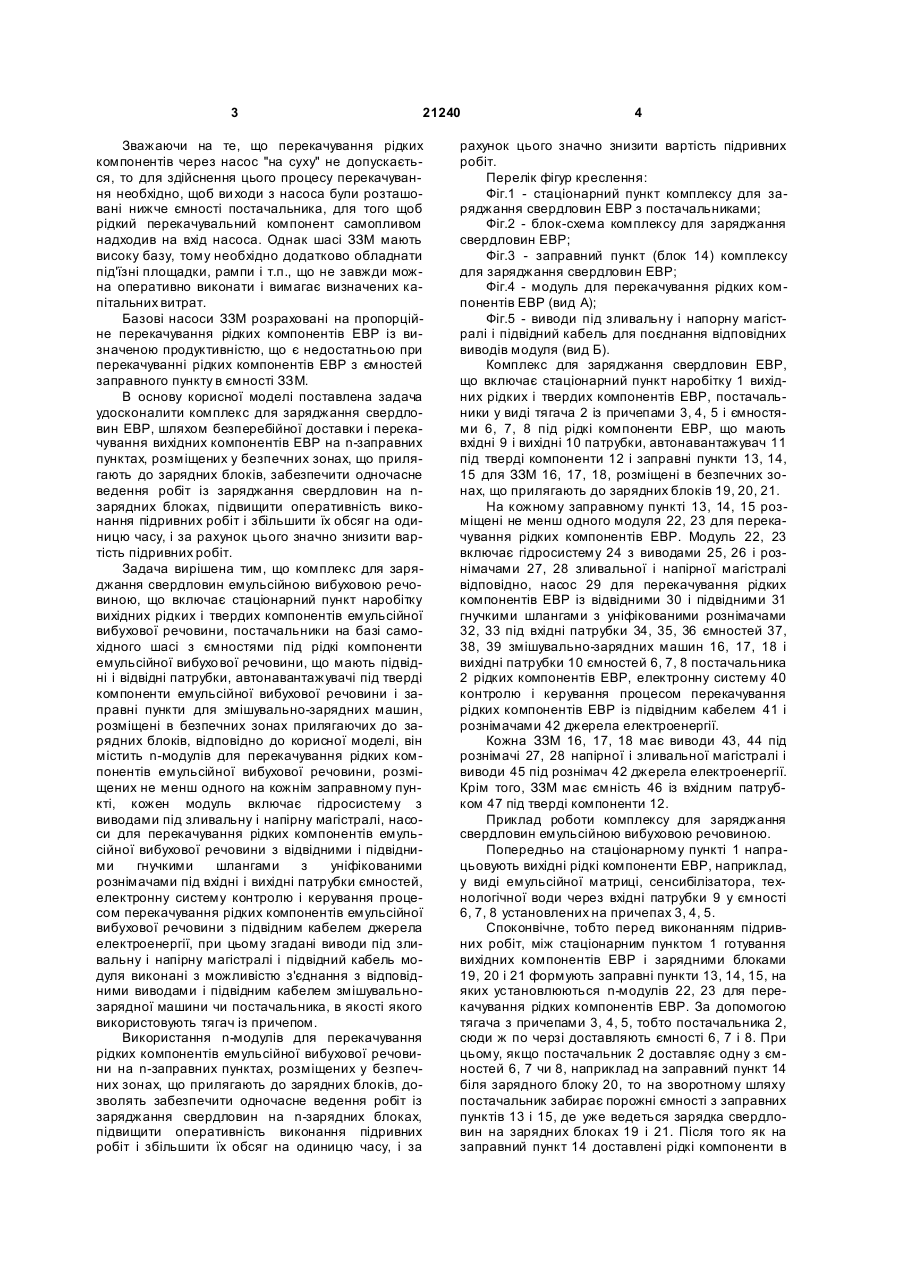

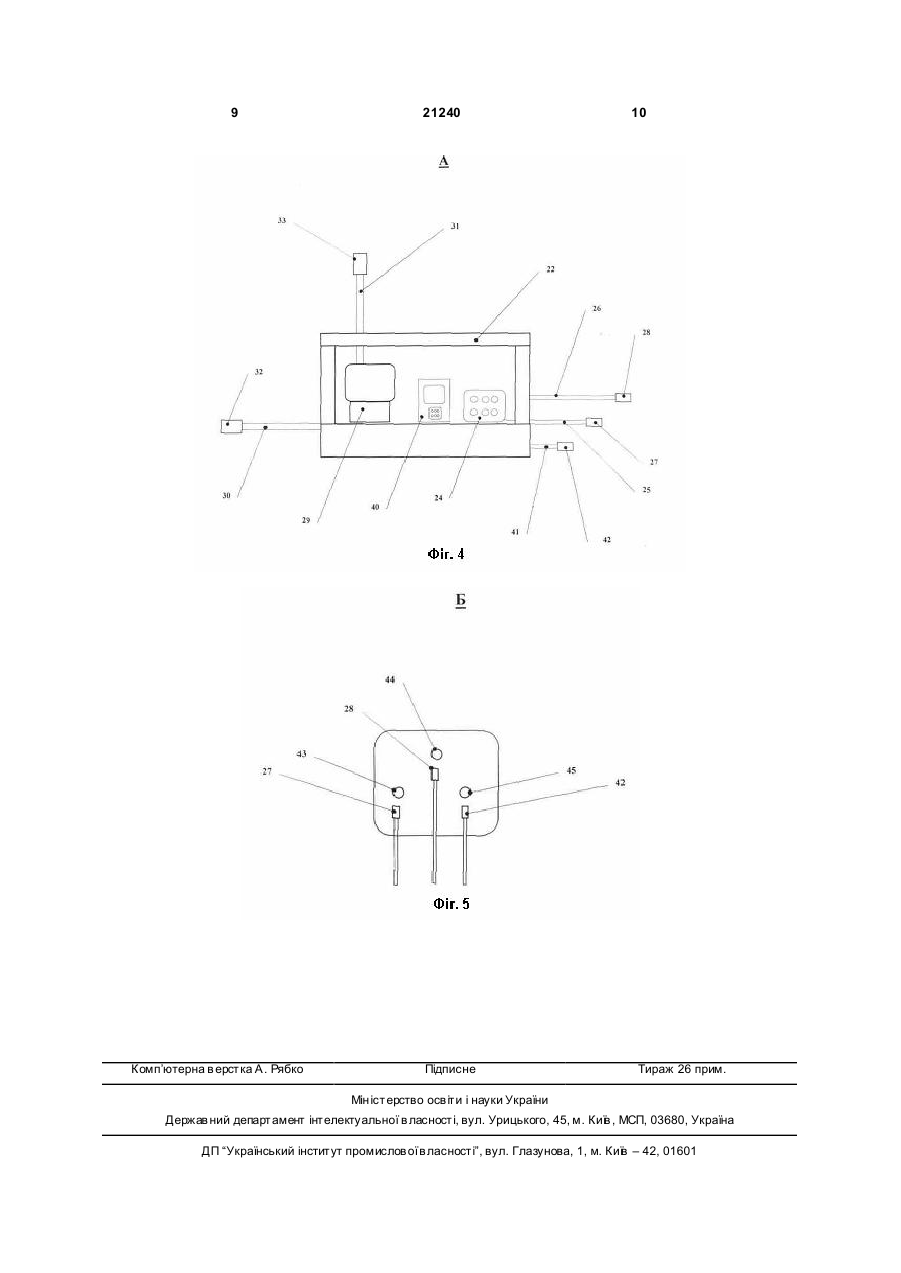

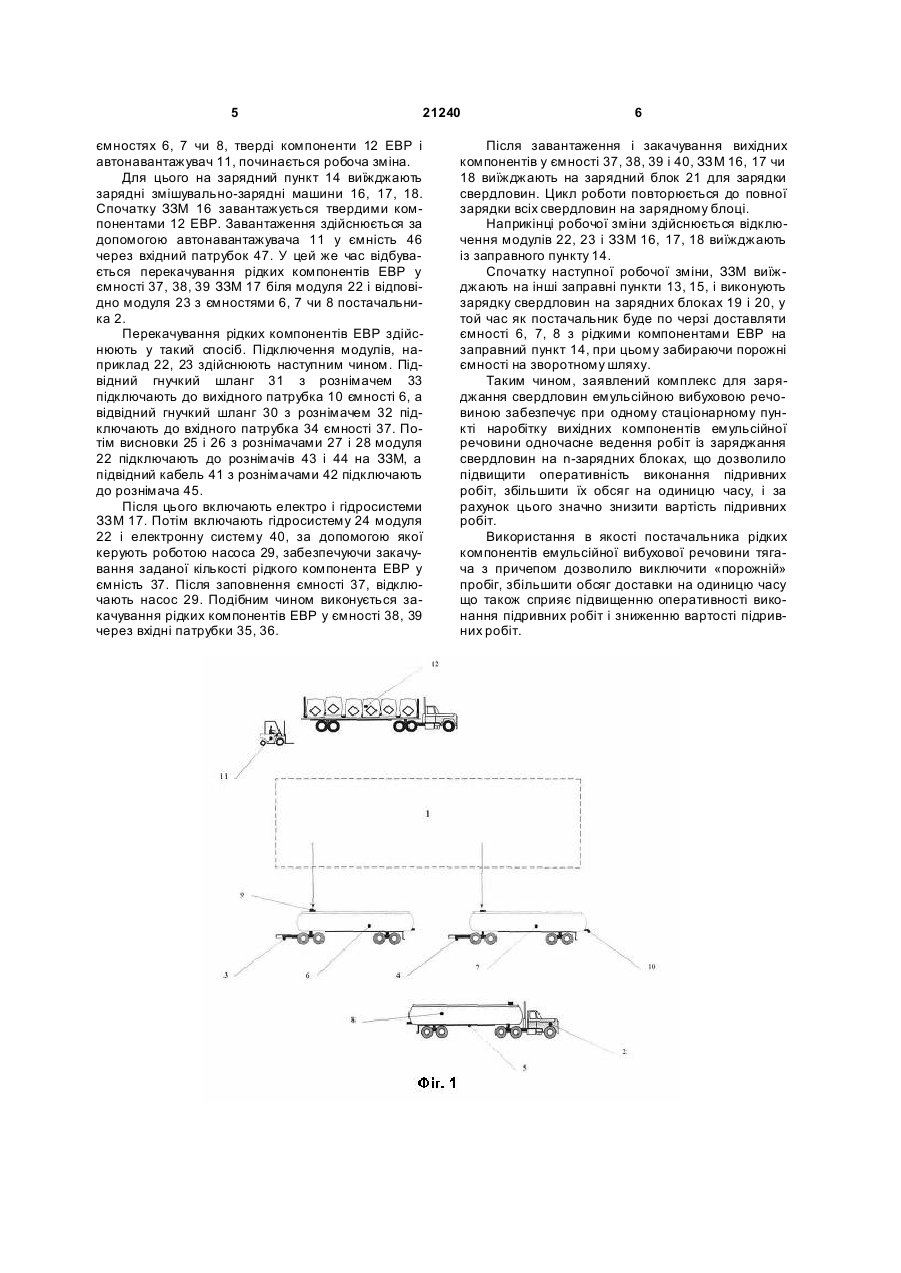

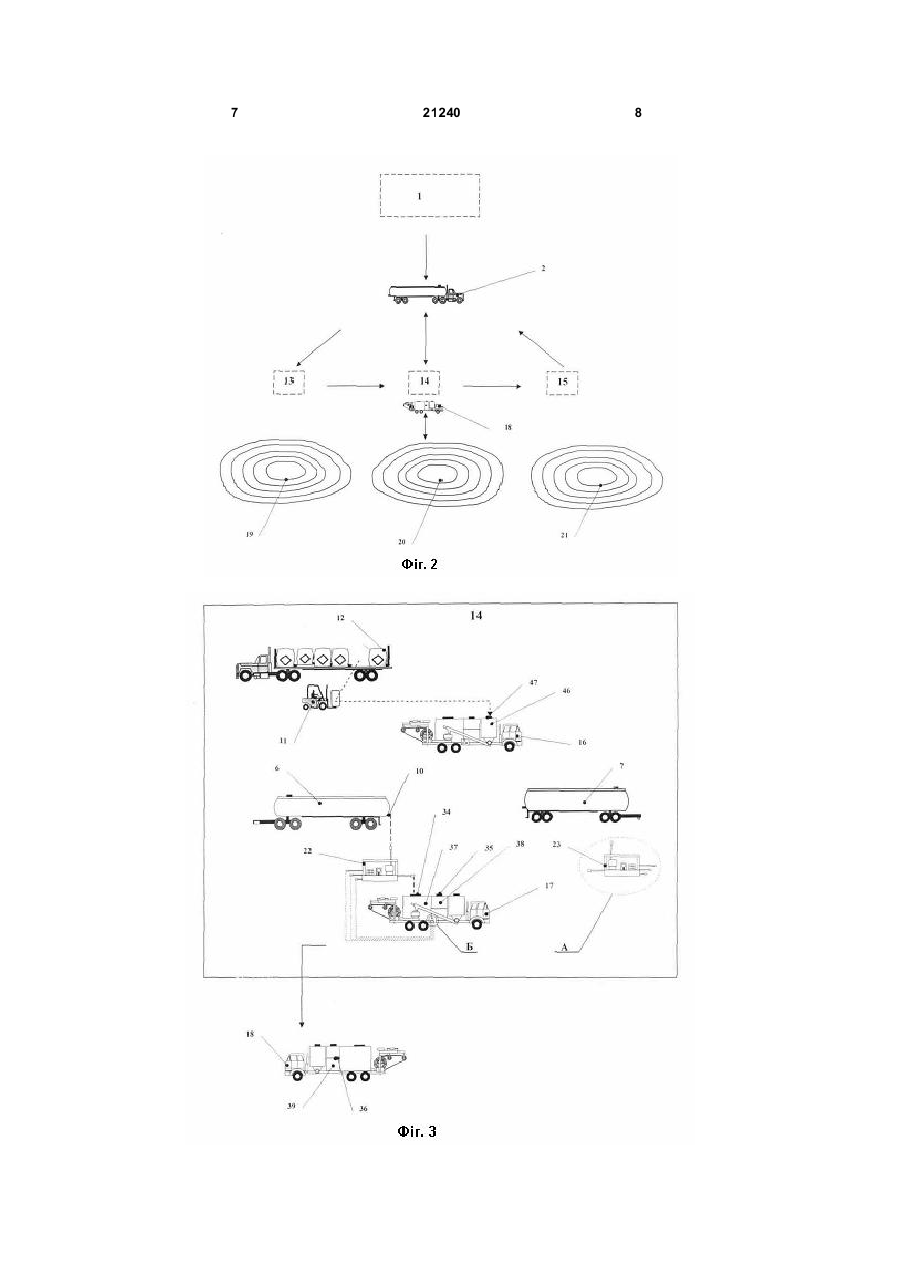

Комплекс для заряджання свердловин емульсійною вибуховою речовиною включає стаціонарний пункт наробітку вихідних рідких і твердих компонентів емульсійної вибухово ї речовини, механізми постачання на базі самохідного шасі з ємностями під рідкі компоненти емульсійної вибухової речовини, що мають вхідні і вихідні патрубки, автонавантажувачі під тверді компоненти емульсійної вибухової речовини і заправні пункти для змішувально-зарядних машин, розміщених у безпечних зонах, прилягаючих до зарядних блоків, 3 21240 Зважаючи на те, що перекачування рідких компонентів через насос "на суху" не допускається, то для здійснення цього процесу перекачування необхідно, щоб ви ходи з насоса були розташовані нижче ємності постачальника, для того щоб рідкий перекачувальний компонент самопливом надходив на вхід насоса. Однак шасі ЗЗМ мають високу базу, тому необхідно додатково обладнати під'їзні площадки, рампи і т.п., що не завжди можна оперативно виконати і вимагає визначених капітальних витрат. Базові насоси ЗЗМ розраховані на пропорційне перекачування рідких компонентів ЕВР із визначеною продуктивністю, що є недостатньою при перекачуванні рідких компонентів ЕВР з ємностей заправного пункту в ємності ЗЗМ. В основу корисної моделі поставлена задача удосконалити комплекс для заряджання свердловин ЕВР, шляхом безперебійної доставки і перекачування вихідних компонентів ЕВР на n-заправних пунктах, розміщених у безпечних зонах, що прилягають до зарядних блоків, забезпечити одночасне ведення робіт із заряджання свердловин на nзарядних блоках, підвищити оперативність виконання підривних робіт і збільшити їх обсяг на одиницю часу, і за рахунок цього значно знизити вартість підривних робіт. Задача вирішена тим, що комплекс для заряджання свердловин емульсійною вибуховою речовиною, що включає стаціонарний пункт наробітку вихідних рідких і твердих компонентів емульсійної вибухової речовини, постачальники на базі самохідного шасі з ємностями під рідкі компоненти емульсійної вибухо вої речовини, що мають підвідні і відвідні патрубки, автонавантажувачі під тверді компоненти емульсійної вибухової речовини і заправні пункти для змішувально-зарядних машин, розміщені в безпечних зонах прилягаючих до зарядних блоків, відповідно до корисної моделі, він містить n-модулів для перекачування рідких компонентів емульсійної вибухової речовини, розміщених не менш одного на кожнім заправному пункті, кожен модуль включає гідросистему з виводами під зливальну і напірну магістралі, насоси для перекачування рідких компонентів емульсійної вибухової речовини з відвідними і підвідними гнучкими шлангами з уніфікованими рознімачами під вхідні і вихідні патрубки ємностей, електронну систему контролю і керування процесом перекачування рідких компонентів емульсійної вибухової речовини з підвідним кабелем джерела електроенергії, при цьому згадані виводи під зливальну і напірну магістралі і підвідний кабель модуля виконані з можливістю з'єднання з відповідними виводами і підвідним кабелем змішувальнозарядної машини чи постачальника, в якості якого використовують тягач із причепом. Використання n-модулів для перекачування рідких компонентів емульсійної вибухової речовини на n-заправних пунктах, розміщених у безпечних зонах, що прилягають до зарядних блоків, дозволять забезпечити одночасне ведення робіт із заряджання свердловин на n-зарядних блоках, підвищити оперативність виконання підривних робіт і збільшити їх обсяг на одиницю часу, і за 4 рахунок цього значно знизити вартість підривних робіт. Перелік фігур креслення: Фіг.1 - стаціонарний пункт комплексу для заряджання свердловин ЕВР з постачальниками; Фіг.2 - блок-схема комплексу для заряджання свердловин ЕВР; Фіг.3 - заправний пункт (блок 14) комплексу для заряджання свердловин ЕВР; Фіг.4 - модуль для перекачування рідких компонентів ЕВР (вид А); Фіг.5 - виводи під зливальну і напорну магістралі і підвідний кабель для поєднання відповідних виводів модуля (вид Б). Комплекс для заряджання свердловин ЕВР, що включає стаціонарний пункт наробітку 1 вихідних рідких і твердих компонентів ЕВР, постачальники у виді тягача 2 із причепами 3, 4, 5 і ємностями 6, 7, 8 під рідкі компоненти ЕВР, що мають вхідні 9 і вихідні 10 патрубки, автонавантажувач 11 під тверді компоненти 12 і заправні пункти 13, 14, 15 для ЗЗМ 16, 17, 18, розміщені в безпечних зонах, що прилягають до зарядних блоків 19, 20, 21. На кожному заправному пункті 13, 14, 15 розміщені не менш одного модуля 22, 23 для перекачування рідких компонентів ЕВР. Модуль 22, 23 включає гідросистему 24 з виводами 25, 26 і рознімачами 27, 28 зливальної і напірної магістралі відповідно, насос 29 для перекачування рідких компонентів ЕВР із відвідними 30 і підвідними 31 гнучкими шлангами з уніфікованими рознімачами 32, 33 під вхідні патрубки 34, 35, 36 ємностей 37, 38, 39 змішувально-зарядних машин 16, 17, 18 і вихідні патрубки 10 ємностей 6, 7, 8 постачальника 2 рідких компонентів ЕВР, електронну систему 40 контролю і керування процесом перекачування рідких компонентів ЕВР із підвідним кабелем 41 і рознімачами 42 джерела електроенергії. Кожна ЗЗМ 16, 17, 18 має виводи 43, 44 під рознімачі 27, 28 напірної і зливальної магістралі і виводи 45 під рознімач 42 джерела електроенергії. Крім того, ЗЗМ має ємність 46 із вхідним патрубком 47 під тверді компоненти 12. Приклад роботи комплексу для заряджання свердловин емульсійною вибуховою речовиною. Попередньо на стаціонарному пункті 1 напрацьовують вихідні рідкі компоненти ЕВР, наприклад, у виді емульсійної матриці, сенсибілізатора, технологічної води через вхідні патрубки 9 у ємності 6, 7, 8 установлених на причепах 3, 4, 5. Споконвічне, тобто перед виконанням підривних робіт, між стаціонарним пунктом 1 готування вихідних компонентів ЕВР і зарядними блоками 19, 20 і 21 формують заправні пункти 13, 14, 15, на яких установлюються n-модулів 22, 23 для перекачування рідких компонентів ЕВР. За допомогою тягача з причепами 3, 4, 5, тобто постачальника 2, сюди ж по черзі доставляють ємності 6, 7 і 8. При цьому, якщо постачальник 2 доставляє одну з ємностей 6, 7 чи 8, наприклад на заправний пункт 14 біля зарядного блоку 20, то на зворотному шляху постачальник забирає порожні ємності з заправних пунктів 13 і 15, де уже ведеться зарядка свердловин на зарядних блоках 19 і 21. Після того як на заправний пункт 14 доставлені рідкі компоненти в 5 21240 ємностях 6, 7 чи 8, тверді компоненти 12 ЕВР і автонавантажувач 11, починається робоча зміна. Для цього на зарядний пункт 14 виїжджають зарядні змішувально-зарядні машини 16, 17, 18. Спочатку ЗЗМ 16 завантажується твердими компонентами 12 ЕВР. Завантаження здійснюється за допомогою автонавантажувача 11 у ємність 46 через вхідний патрубок 47. У цей же час відбувається перекачування рідких компонентів ЕВР у ємності 37, 38, 39 ЗЗМ 17 біля модуля 22 і відповідно модуля 23 з ємностями 6, 7 чи 8 постачальника 2. Перекачування рідких компонентів ЕВР здійснюють у такий спосіб. Підключення модулів, наприклад 22, 23 здійснюють наступним чином. Підвідний гнучкий шланг 31 з рознімачем 33 підключають до вихідного патрубка 10 ємності 6, а відвідний гнучкий шланг 30 з рознімачем 32 підключають до вхідного патрубка 34 ємності 37. Потім висновки 25 і 26 з рознімачами 27 і 28 модуля 22 підключають до рознімачів 43 і 44 на ЗЗМ, а підвідний кабель 41 з рознімачами 42 підключають до рознімача 45. Після цього включають електро і гідросистеми ЗЗМ 17. Потім включають гідросистему 24 модуля 22 і електронну систему 40, за допомогою якої керують роботою насоса 29, забезпечуючи закачування заданої кількості рідкого компонента ЕВР у ємність 37. Після заповнення ємності 37, відключають насос 29. Подібним чином виконується закачування рідких компонентів ЕВР у ємності 38, 39 через вхідні патрубки 35, 36. 6 Після завантаження і закачування вихідних компонентів у ємності 37, 38, 39 і 40, ЗЗМ 16, 17 чи 18 виїжджають на зарядний блок 21 для зарядки свердловин. Цикл роботи повторюється до повної зарядки всіх свердловин на зарядному блоці. Наприкінці робочої зміни здійснюється відключення модулів 22, 23 і ЗЗМ 16, 17, 18 виїжджають із заправного пункту 14. Спочатку наступної робочої зміни, ЗЗМ виїжджають на інші заправні пункти 13, 15, і виконують зарядку свердловин на зарядних блоках 19 і 20, у той час як постачальник буде по черзі доставляти ємності 6, 7, 8 з рідкими компонентами ЕВР на заправний пункт 14, при цьому забираючи порожні ємності на зворотному шляху. Таким чином, заявлений комплекс для заряджання свердловин емульсійною вибуховою речовиною забезпечує при одному стаціонарному пункті наробітку вихідних компонентів емульсійної речовини одночасне ведення робіт із заряджання свердловин на n-зарядних блоках, що дозволило підвищити оперативність виконання підривних робіт, збільшити їх обсяг на одиницю часу, і за рахунок цього значно знизити вартість підривних робіт. Використання в якості постачальника рідких компонентів емульсійної вибухової речовини тягача з причепом дозволило виключити «порожній» пробіг, збільшити обсяг доставки на одиницю часу що також сприяє підвищенню оперативності виконання підривних робіт і зниженню вартості підривних робіт. 7 21240 8 9 Комп’ютерна в ерстка А. Рябко 21240 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
