Спосіб вдавлювання паль або інших подібних будівельних елементів

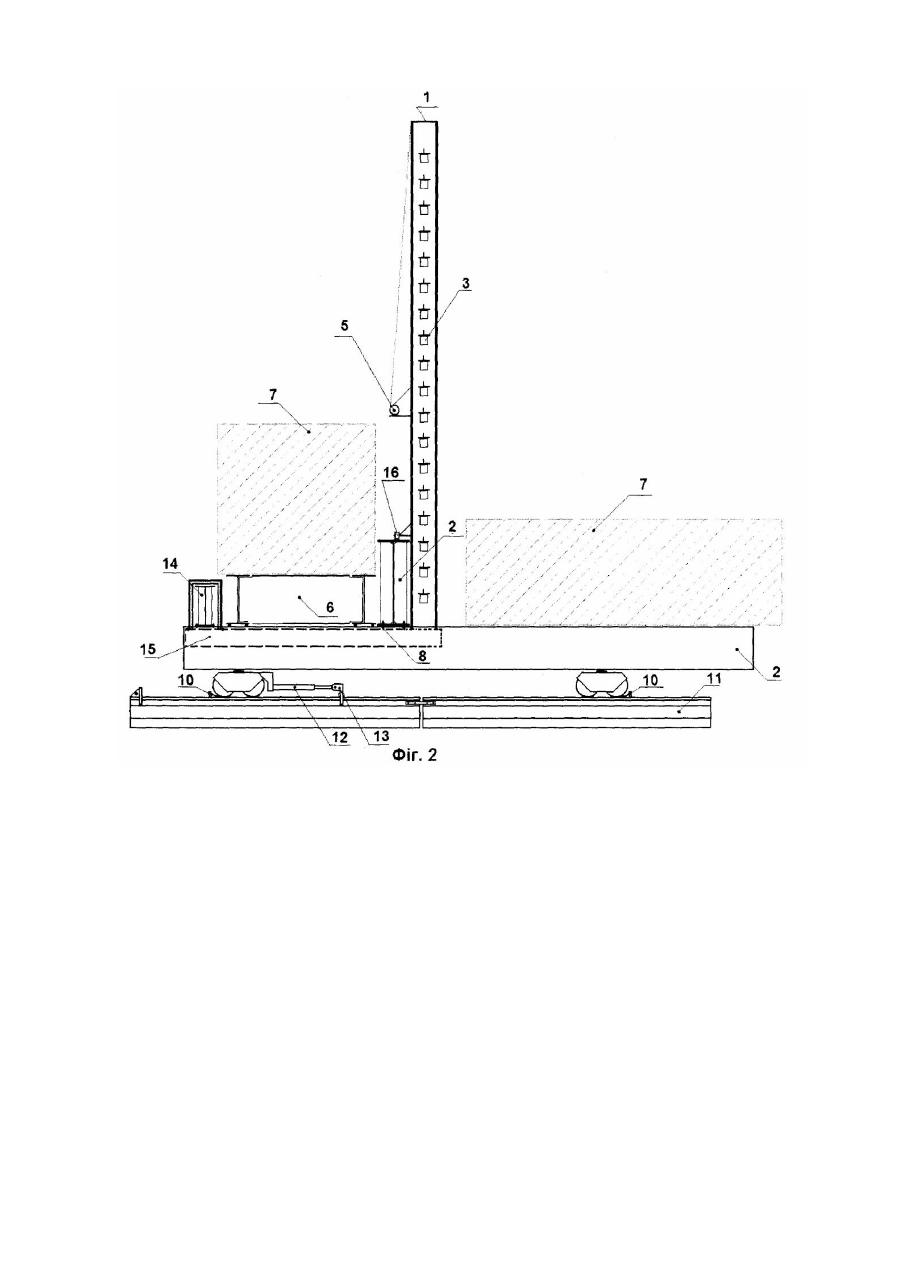

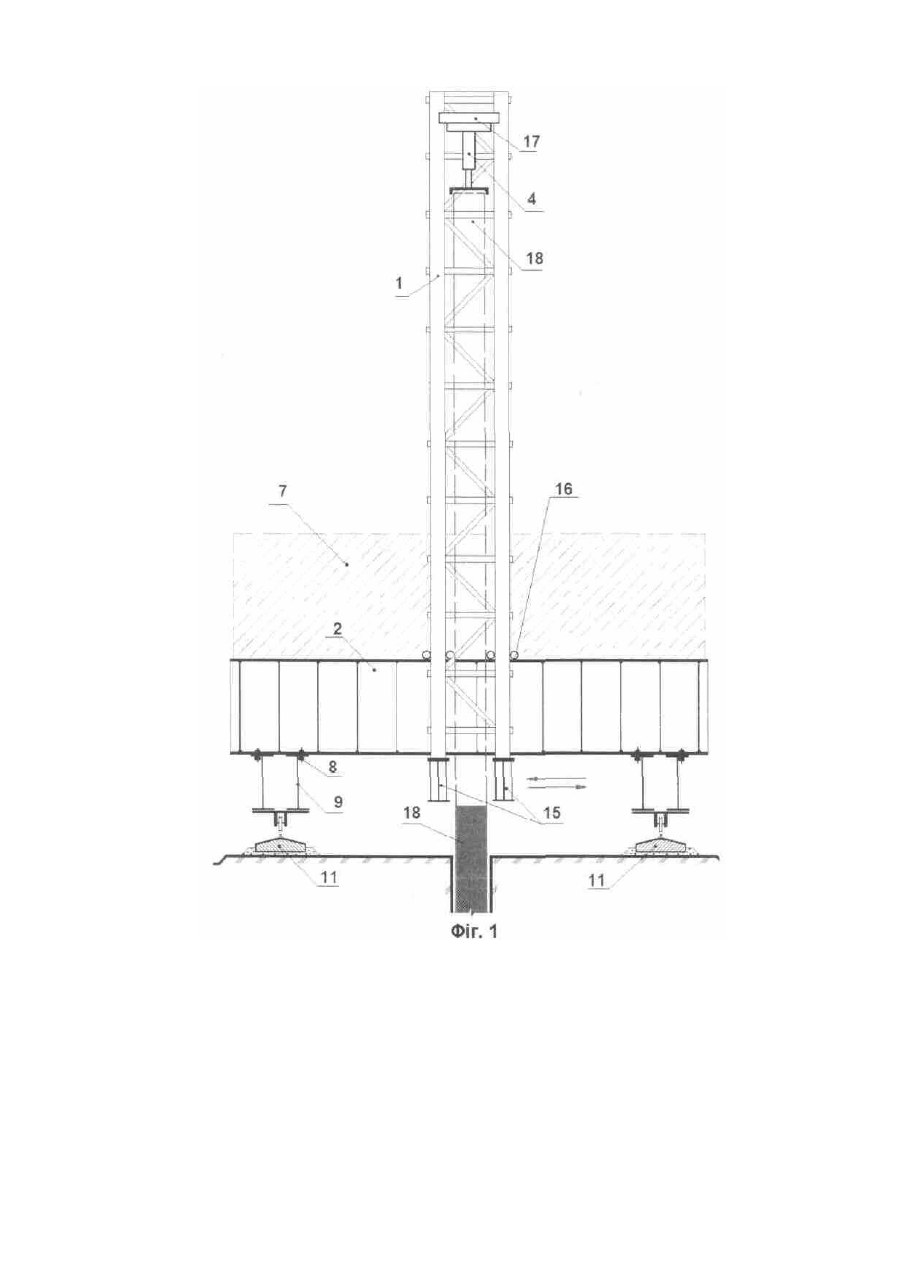

Корисна модель належить до галузі будівництва і може бути використаним при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомо спосіб заглиблення паль, який полягає в підйомі паль за допомогою будівельного крану на задану висоту та прицільне (з використанням виска) скидання паль [деклараційний патент № 33450, E02D 11/00, 1999]. Даний спосіб не має точності попадання палі в задану точку, крім того, він є небезпечним. Найближчим до корисної моделі є спосіб вдавлювання паль і/або інших будівельних конструкцій, що включає встановлення у зоні вдавлювання пристрою для вдавлювання шляхом укладання щонайменше двох поздовжніх елементів з упорами, виконаними з можливістю заведення в них елементів з'єднання, та розміщення на них опор, фіксацію опор за допомогою елементів з'єднання, поєднання опор між собою елементом, переважно балкової конструкції, який несе силовий конструктив механізму вдавлювання, анкерування, підняття та встановлення вдавлюваної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлюваної конструкції шляхом переміщення силового конструктива по балковому елементу і/або переміщення опор по поздовжніх елементах та вдавлювання [патент України на винахід № 27634, E02D 7/20, 1997]. Зазначений спосіб не завжди дає можливість зробити наїзд на палю. У даному способі складний монтаж та система пересування. Роботи по встановленню балки на опори потребує великих зусиль і їх необхідно проводити на великій висоті, що створює небезпечність. Спосіб має невелику продуктивність праці через те, що конструкція не дозволяє одночасно поставити багато паль, а треба ставити їх по одній. Крім того, великі витрати палива. Не має також контролю процесу занурення паль. В основу корисної моделі поставлено задачу створення способу вдавлювання паль або інших подібних будівельних елементів, який би підвищив продуктивність праці та безпеку його здійснення, спростив би процес створення фундаментів з паль, контролював би процес занурення паль з фіксацією навантаження. Поставлену задачу вирішують тим, що у способі вдавлювання паль або інших подібних будівельних елементів, що передбачає встановлення у зоні вдавлювання пристрою для вдавлювання паль, буріння свердловини, підняття та встановлення вдавлювальної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлювальної конструкції та вдавлювання, згідно з корисною моделлю, спочатку на підкранову рейкову колію встановлюють дві балки-візки з їх фіксацією рейковими башмаками, на балки-візки жорстко монтують за допомогою з'єднувальних гвинтови х елементів головну балку з платформою для контрвантажів, після чого монтують вертикальний рухомий стояк на головну балку з механізмом пересування його вздовж неї, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з механізмом 17 покрокового переміщення у верхнє положення і після буріння свердловини та встановлення палі за допомогою гідроциліндра руху здійснюють наїзд на палю так, щоб вона стала під гідроциліндр тиску, встановлюючи для фіксації пристрою рейкові башмаки, до головної балки фіксують за допомогою з'єднувальних елементів вертикальний рухомий стояк, гідроциліндр тиску з'єднують за допомогою шлангів з маслостанцією, яку включають, внаслідок чого шток гідроциліндра тиску опускається на палю та починає тиснути, після повного виходу штока гідроциліндра тиску та занурення палі на величину штока за допомогою механізму підйому/опускання приводять у дію механізм покрокового переміщення гідроциліндра тиску, який фіксують у вікнах вертикального рухомого стояка, причому цикл повторюють декілька разів до повного занурення палі. У способі пристрій для вдавлювання паль пересувають по підкрановій рейковій колії за допомогою гідроциліндра руху з використанням захоплювачів. Як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використано лебідку. Запропонований спосіб дозволяє спростити процес створення фундаментів із паль, скоротити терміни роботи, витрати праці та палива, тому що немає необхідності у монтажі великогабаритних просторових конструкцій, а також контролювати процес занурення паль з фіксацією навантаження в момент вдавлювання, підвищити продуктивність праці, підвищити ступень безпеки робіт через зниження центру ваги пристрою. Корисная моедель пояснюється кресленнями. На Фіг.1 зображено пристрій для вдавлювання паль або інших подібних будівельних елементів; на Фіг.2 - вигляд пристрою збоку; на Фіг. 3 - вигляд пристрою зверху. Пристрій містить вертикальний рухомий стояк 1, прикріплений до головної 2 балки з можливістю переміщення по ній. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр тиску 4, встановлений всередині вертикального рухомого стояка 1 з встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення у поперечній площині вздовж вертикального рухомого стояка 1. Як механізм підйому/опускання гідроциліндра тиску разом з механізмом покрокового переміщення може бути використана, наприклад, лебідка 5. Головну 2 балку з платформами 6 для контрвантажів 7 жорстко змонтовано за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Пристрій виконано з можливістю переміщення по підкрановій рейковій колії 11 за допомогою гідроциліндра руху 12 з використанням захоплювачів 13. Пристрій містить допоміжну 14 балку для запобігання перекидання вертикального рухомого стояка 1, а також другорядні 15 балки, до яких закріплено вертикальний рухомий стояк 1. Пристрій містить механізм 16 переміщення вертикального рухомого стояка 1 і механізм 17 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Пристрій вдавлювання паль або інших подібних будівельних елементів працює наступним чином. На підготованій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією рейковими башмаками 10. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 головну 2 балку з платформою для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 на головну 2 балку з механізмом 16 переміщення вертикального рухомого стояка 1 вздовж неї. Лебідкою 5 (за допомогою троса) піднімають гідроциліндр тиску 4 разом з механізмом 17 покрокового переміщення у верхнє положення. Після цього бурять свердловину та встановлюють палю 18. Пристрій за допомогою гідроциліндра руху 12 здійснює наїзд на палю 18 так, щоб вона стала під гідроциліндр тиску 4. Потім встановлюють рейкові башмаки 10. Гідроциліндр тиску 4 за допомогою шлангів (не показано) з'єднують з маслостанцією (не показано). Після цього включають маслостанцію, і шток гідроциліндра тиску 4 опускають на палю 18 та починають тиснути. В пристрою, який заявляється, контрвантажі 7 розташовано на платформі 6, опертих на балки-візки 9, а не на опори вертикального рухомого стояка 1, що знижує вагу цієї опори та, як наслідок, динамічні навантаження на гідроциліндр тиску 4 при його переміщеннях уздовж опори вертикального рухомого стояка 1, а також витрати енергії на ці переміщення. Сила реакції палі 18 передається через вертикальний рухомий стояк 1 на головну 2 балку і допоміжні 15 балки. Головна балка 2 передає силу реакції через гвинтові з'єднувальні елементи 8 на балки-візки 9, на яких знаходяться платформи 6 з контрвантажами 7. При цьому сили реакції палі 18, які виникають при вдавлюванні зрівноважуються контрвантажами 7, та перекидний момент, що діє на вертикальний рухомий стояк 1, зрівноважується завдяки з'єднанню вертикального рухомого стояка 1 з другорядними балками 15, які, в свою чергу, з'єднані з допоміжною балкою 14, розташованою на балках-візках 9. Після повного виходу штока гідроциліндра тиску 4 та занурення палі 18 на величину штока приводять у дію за допомогою лебідки 5 механізм 17 покрокового переміщення гідроциліндра тиску 4, що знаходиться у вертикальному рухомому стояку 1. Механізм 17 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах 3 вертикального рухомого стояка 1. Цикл може повторюватися декілька разів до повного занурення палі 18 або іншого подібного будівельного елемента.
