Спосіб вдавлювання паль або інших подібних будівельних елементів

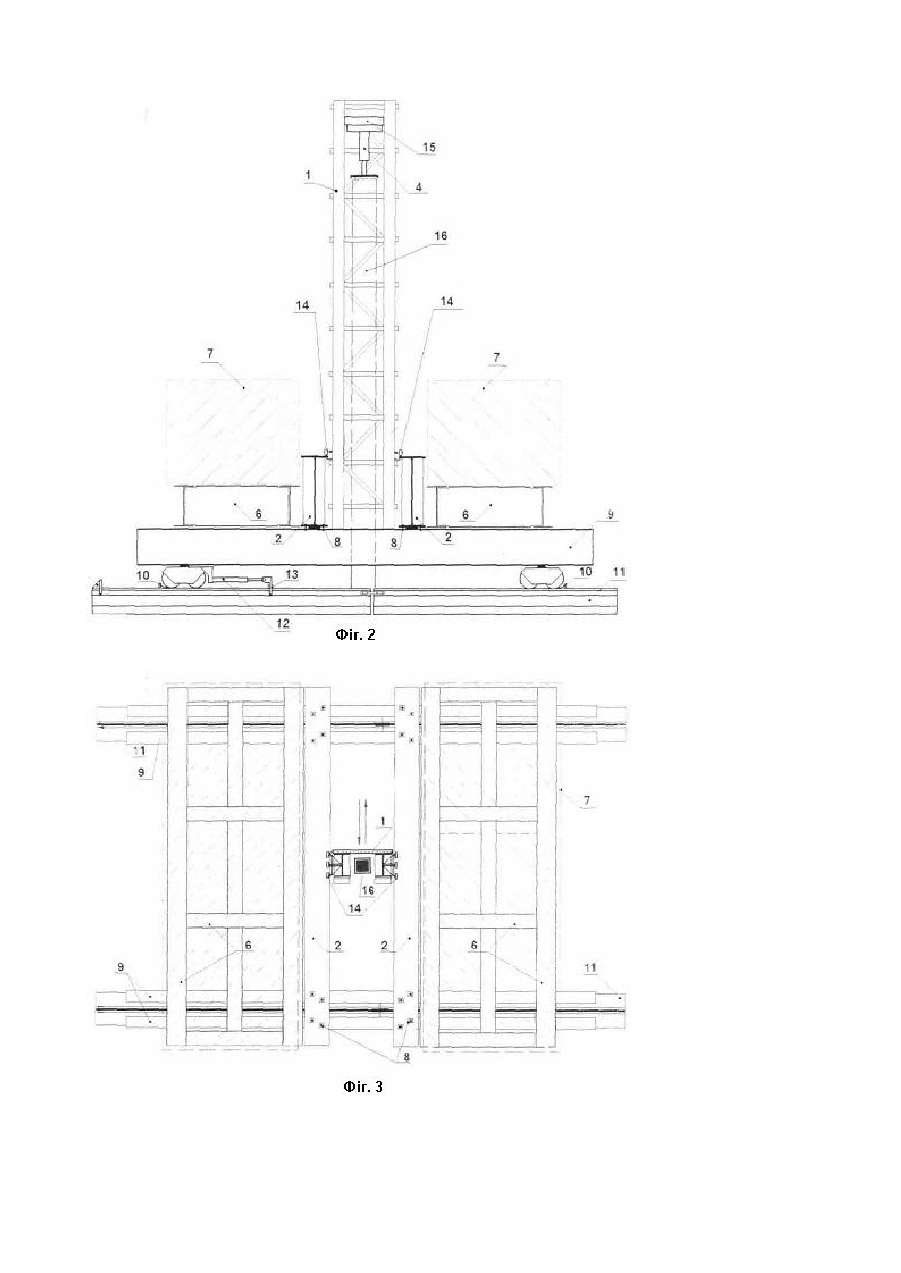

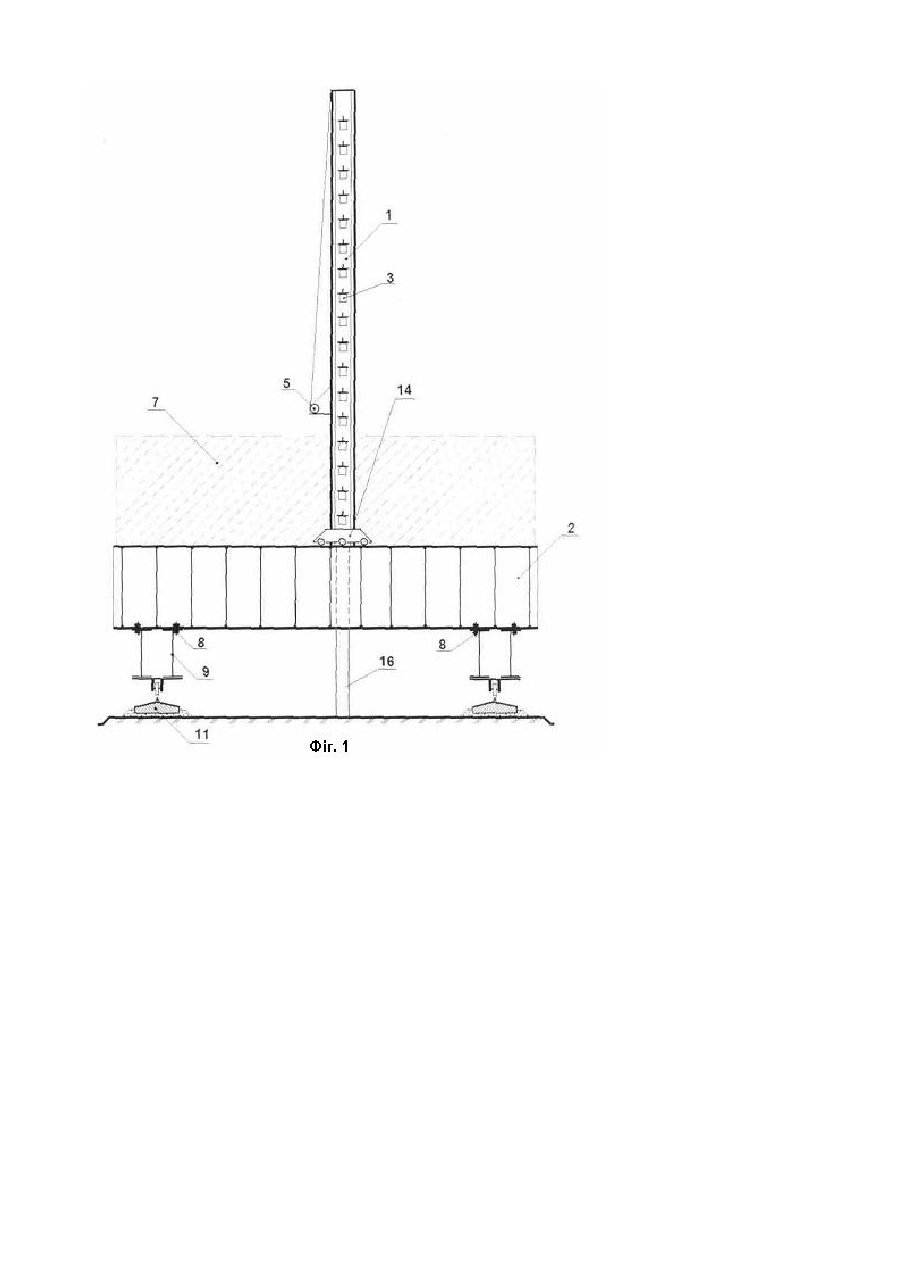

Корисна модель належить до галузі будівництва і може бути використаним при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомо спосіб заглиблення паль, який полягає в підйомі паль за допомогою будівельного крану на задану висоту та прицільне (з використанням виска) скидання паль [деклараційний патент №33450, E02D11/00, 1999]. Даний спосіб не має точності попадання палі в задану точку, крім того, він є небезпечним. Найближчим до корисної моделі є спосіб вдавлювання паль і/або інших будівельних конструкцій, що включає встановлення у зоні вдавлювання пристрою для вдавлювання шляхом укладання щонайменше двох поздовжніх елементів з упорами, виконаними з можливістю заведення в них елементів з'єднання, та розміщення на них опор, фіксацію опор за допомогою елементів з'єднання, поєднання опор між собою елементом, переважно балкової конструкції, який несе силовий конструктив механізму вдавлювання, анкерування, підняття та встановлення вдавлюваної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлюваної конструкції шляхом переміщення силового конструктива по балковому елементу і/або переміщення опор по поздовжніх елементах та вдавлювання [патент України на винахід №27634, E02D7/20, 1997]. Зазначений спосіб не завжди дає можливість зробити наїзд на палю. У даному способі складний монтаж та система пересування. Роботи по встановленню балки на опори потребує великих зусиль і їх необхідно проводити на великій висоті, що створює небезпечність. Спосіб має невелику продуктивність праці через те, що конструкція не дозволяє одночасно поставити багато паль, а треба ставити їх по одній. Крім того, великі витрати палива. В основу корисної моделі поставлено задачу створення способу вдавлювання паль або інших подібних будівельних елементів, який би підвищив продуктивність праці та безпеку його здійснення, спростив би процес створення фундаментів з паль, контролював би процес занурення паль з фіксацією навантаження. Поставлену задачу вирішують тим, що у способі вдавлювання паль або інших подібних будівельних елементів, що передбачає встановлення у зоні вдавлювання пристрою для вдавлювання паль, буріння свердловини, підняття та встановлення вдавлювальної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлювальної конструкції та вдавлювання, згідно з корисною моделлю, спочатку на підкранову рейкову колію встановлюють дві балки-візки з їх фіксацією рейковими башмаками, на балки-візки жорстко монтують за допомогою з'єднувальних гвинтових елементів дві головних балки з платформами для контрвантажів, після чого монтують вертикальний рухомий стояк на дві головні балки з механізмом пересування його вздовж них, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з жорстко з'єднаним з ним механізмом покрокового переміщення у вер хнє положення, і після буріння свердловини пристрій за допомогою гідроциліндра руху встановлюють у таке положення, щоб проміжок між головними балками знаходився над свердловиною, встановлюючи для фіксації пристрою рейкові башмаки, після встановлення у свердловину за допомогою підйомного крану палі до неї за допомогою механізму переміщення вертикального рухомого стояка підводять вертикальний рухомий стояк таким чином, щоб паля опинилася всередині нього під гідроциліндром тиску, який за допомогою шлангів з'єднують з маслостанцією, потім, відпускаючи поволі трос механізму підйому/опускання, гідроциліндр тиску разом з механізмом покрокового переміщення опускають на палю так, щоб початок штоку містився на головці палі, включають маслостанцію і починають тягнути, після повного виходу штока гідроциліндра тиску та вдавлювання палі на величину штока гідроциліндр тиску повертають у попереднє положення, одночасно з відпусканням тросу механізму підйому/опускання під дією власної ваги переміщується механізм покрокового переміщення, який жорстко з'єднаний з гідроциліндром тиску, що міститься у вертикальному рухомому стояку, механізм покрокового переміщення гідроциліндра тиску фіксується у вікнах вертикального рухомого стояка в такому положенні, щоб початок штоку гідроциліндра тиску знаходився на головці палі, та починає тиснути на палю, причому цикл може повторюватися декілька разів до повного занурення палі або іншого будівельного елементу. Пристрій для вдавлювання паль пересувають по підкрановій рейковій колії за допомогою гідроциліндра руху з використанням захоплювачів. Як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використано лебідку. Запропонований спосіб дозволяє спростити процес створення фундаментів із паль, скоротити терміни роботи, витрати праці та палива, тому що немає необхідності у монтажі великогабаритних просторових конструкцій, а також контролювати процес занурення паль з фіксацією навантаження в момент вдавлювання, підвищити продуктивність праці, підвищити ступень безпеки робіт через зниження центру ваги пристрою. Корисна модель пояснюється кресленнями. На Фіг.1 зображено пристрій для вдавлювання паль або інших подібних будівельних елементів; на Фіг.2 - вигляд пристрою збоку; на Фіг.3 - вигляд пристрою зверху. Пристрій містить вертикальний рухомий стояк 1, прикріплений до двох головних 2 балок з можливістю переміщення по них. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр тиску 4, встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення у поперечній площині вздовж вертикального рухомого стояка 1. як механізм підйому/опускання гідро циліндра тиску використано лебідку 6. Головні 2 балки з платформами 6 для контрвантажів 7 жорстко змонтовані за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Пристрій виконано з можливістю переміщення по підкрановій рейковій колії 11 за допомогою гідроциліндра руху 12 з використанням захоплювачів 13. Пристрій містить механізм 14 переміщення вертикального рухомого стояка 1 і механізм 15 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Спосіб вдавлювання паль або інших подібних будівельних елементів здійснюють наступним чином . На підготовленій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією рейковими башмаками 10. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 дві головні 2 балки з платформами 6 для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 на дві головні 2 балки з механізмом 14 переміщення вертикального рухомого стояка 1 вздовж них. Лебідкою 5 (за допомогою троса) піднімають гідроциліндр тиску 4 разом з жорстко з'єднаним з ним механізмом 15 покрокового переміщення у верхнє положення. Далі пристрій переміщують за допомогою гідроциліндра руху 12 у таке положення, щоб проміжок між головними 2 балками знаходився над свердловиною, яку пробурюють заздалегідь згідно з проектом розміщення паль 16 на пальовому полі. Потім встановлюють рейкові башмаки 10. Далі за допомогою підйомного крану встановлюють у свердловину палю 16, після чого до палі 16 за допомогою механізму 14 переміщення вертикального рухомого стояка 1 підводять вертикальний рухомий стояк 1 таким чином, щоб паля 16 опинилася всередині нього під гідроциліндром тиску 4. Гідроциліндр тиску 4 за допомогою шлангів (не показано) з'єднують з маслостанцією (не показано). Після цього, відпускаючи поволі трос лебідки 5, гідроциліндр тиску 4 разом з механізмом 15 покрокового переміщення опускають на палю 16 так, щоб початок штоку містився на головці палі 16, та включають маслостанцію (не показано) і починають тиснути. Після повного виходу штока гідроциліндра тиску 4 та вдавлювання палі 16 на величину штока гідроциліндр тиску 4 збирають, тобто повертають у попереднє положення. Одночасно з відпусканням тросу лебідки 5 під дією власної ваги переміщується механізм 15 покрокового переміщення, який жорстко з'єднаний з гідроциліндром тиску 4, що міститься у вертикальному рухомому стояку 1. Ме ханізм 15 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах З вертикального рухомого стояка 1 в такому положенні, щоб початок штоку гідроциліндра тиску 4 знаходився на головці палі 16, та починає тиснути на палю 16. Цикл може повторюватися декілька разів до повного занурення палі 16 або іншого будівельного елементу. У деяких випадках можна уникнути буріння свердловини для встановлення палі 16. Тоді після переміщення пристрою за допомогою гідроциліндра руху 12 в таке положення, щоб проміжок між головними 2 балками знаходився над точкою занурення палі 16, і фіксації установки в цьому положенні рейковими башмаками 10 за допомогою крана подають палю 16 таким чином, щоб один її кінець став на точку занурення палі 16, а другий встановлюють під шток гідроциліндра тиску 4 шляхом переміщення вертикального рухомого стояка 1 механізмом 14 переміщення вертикального рухомого стояка 1 в таке положення, щоб він опинився під гідроциліндром тиску 4. Після цього гідроциліндр тиску 4 опускають на палю 16 та починають тиснути. Подальші операції для вдавлювання палі 16 повторюють, як і у випадку вдавлювання палі при наявності свердловини.
